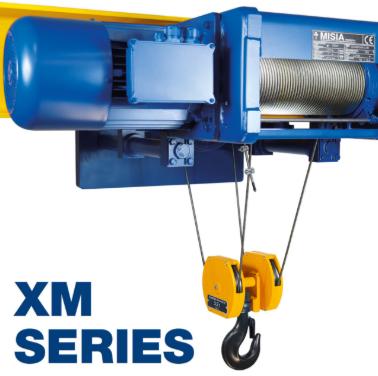

Hộp giảm tốc MISIA – Gearbox pa lăng cáp điện XM Series

Hộp giảm tốc MISIA là cụm truyền động quan trọng trên pa lăng cáp điện MISIA XM Series, đảm nhiệm việc tiếp nhận chuyển động từ motor nâng, giảm tốc độ quay và truyền mô-men tới tang cuốn cáp. Đây là bộ phận làm việc liên tục mỗi khi pa lăng nâng hoặc hạ tải, vì vậy độ chính xác của bánh răng, trục, ổ đỡ và hệ thống làm kín có ảnh hưởng trực tiếp đến khả năng vận hành của toàn bộ pa lăng.

MISIA sử dụng planetary gearbox – hộp giảm tốc hành tinh trong cơ cấu nâng của XM Series. Danh mục phụ tùng chính hãng cho thấy gearbox được thiết kế thành nhiều cấu hình theo kích thước pa lăng, trong đó có phiên bản đặt bên ngoài thân pa lăng và phiên bản nằm bên trong cụm tang.

Hộp giảm tốc MISIA giữ vai trò trung tâm trong hệ truyền động nâng

Motor của pa lăng tạo ra tốc độ quay tương đối cao nhưng tang cuốn cáp cần quay với tốc độ thấp hơn và mô-men lớn hơn để nâng tải. Hộp giảm tốc MISIA nằm giữa hai nhiệm vụ này, tiếp nhận công suất từ motor và biến đổi thành đặc tính tốc độ – mô-men phù hợp với cơ cấu nâng. Sau khi đi qua gearbox, chuyển động được truyền đến tang cáp để cuốn hoặc nhả dây cáp thép.

Sự phối hợp giữa motor, coupling, gearbox và tang cáp phải được duy trì chính xác. Nếu một trong các cụm này xuất hiện độ rơ, lệch tâm hoặc mài mòn quá mức, tải trọng tác động lên những bộ phận còn lại có thể tăng lên đáng kể. Vì vậy khi pa lăng xuất hiện tiếng kêu hoặc rung bất thường, gearbox cần được kiểm tra cùng với coupling và motor thay vì đánh giá riêng từng bộ phận.

Planetary Gearbox MISIA được thiết kế cho pa lăng XM Series

Cơ cấu bánh răng hành tinh cho phép truyền mô-men lớn trong kích thước tương đối gọn, phù hợp với yêu cầu bố trí của pa lăng điện công nghiệp. Trong danh mục phụ tùng XM, MISIA gọi trực tiếp cụm này là Planetary Gearbox và cung cấp cả complete lifting gearbox cùng những chi tiết phục vụ bảo dưỡng, thay thế.

Thiết kế gearbox được phát triển đồng bộ với từng kích thước pa lăng XM chứ không phải một hộp giảm tốc công nghiệp tiêu chuẩn lắp ghép bên ngoài. Tỷ số truyền, trục vào, trục ra, coupling và vị trí lắp đều liên quan đến tốc độ nâng cũng như tải trọng thiết kế của pa lăng. Đây là lý do Hộp giảm tốc MISIA cần được xác định theo thông tin của pa lăng ban đầu khi cần thay mới.

MISIA sử dụng cả gearbox đặt ngoài và gearbox đặt trong thân pa lăng

Trên các kích thước XM nhỏ và trung bình, MISIA sử dụng external gearbox, nghĩa là hộp giảm tốc được bố trí ở phía ngoài thân pa lăng. Cấu hình này giúp việc tiếp cận cụm gearbox thuận tiện hơn trong quá trình tháo lắp, kiểm tra hoặc bảo trì. Danh mục phụ tùng chính hãng thể hiện rõ complete lifting gearbox ở vị trí phía ngoài thân đối với nhóm cấu hình này.

Với những dòng XM tải lớn hơn, MISIA chuyển sang internal gearbox, trong đó hộp giảm tốc được bố trí bên trong thân và khu vực tang cáp. Manual của hãng lưu ý việc tháo gearbox nằm trong tang của các kích thước lớn phức tạp hơn và khuyến nghị đưa thiết bị về nhà sản xuất để xử lý.

Trục nhanh và trục chậm là những vị trí quan trọng của gearbox MISIA

Một Hộp giảm tốc MISIA phải xử lý hai vùng tốc độ khác nhau trong cùng hệ truyền động. Phía nhận chuyển động từ motor là khu vực tốc độ cao, trong khi phía truyền mô-men đến tang là khu vực tốc độ thấp hơn nhưng chịu mô-men lớn hơn. Các trục và bộ bánh răng bên trong được thiết kế để chuyển đổi đặc tính này theo tỷ số truyền đã định sẵn.

Catalog phụ tùng MISIA cho thấy gearbox ngoài có các thành phần như fast shaft, fast shaft seal ring và slow shaft seal ring. Những chi tiết này không chỉ tham gia vào quá trình truyền động mà còn ảnh hưởng đến khả năng làm kín và giữ chất bôi trơn bên trong hộp giảm tốc.

Phớt làm kín giúp bảo vệ hệ bánh răng bên trong

Phớt trục là chi tiết nhỏ nhưng có vai trò đáng kể đối với tuổi thọ của Gearbox MISIA. Khi phớt ở đầu trục nhanh hoặc trục chậm bị mòn, dầu có thể bắt đầu rò ra bên ngoài và bụi bẩn cũng có nguy cơ xâm nhập vào khu vực truyền động. Nếu tình trạng này kéo dài, khả năng bôi trơn của bánh răng và ổ đỡ có thể suy giảm.

MISIA đưa riêng fast shaft seal ring và slow shaft seal ring vào catalog phụ tùng gearbox XM. Điều đó cho phép bảo trì những bộ phận làm kín mà không nhất thiết phải thay nguyên cụm hộp giảm tốc khi các bánh răng và trục bên trong vẫn còn trong tình trạng sử dụng được.

Nút dầu và van thông hơi trên Hộp giảm tốc MISIA

Đối với gearbox đặt ngoài, tài liệu spare parts của MISIA thể hiện oil cork và vent valve như các thành phần riêng của cụm hộp giảm tốc. Nút dầu liên quan đến việc kiểm soát chất bôi trơn bên trong gearbox, trong khi van thông hơi hỗ trợ cân bằng áp suất phát sinh khi nhiệt độ hộp giảm tốc thay đổi trong quá trình vận hành.

Nếu vent valve bị tắc hoặc khu vực làm kín có vấn đề, áp suất bên trong gearbox có thể tác động thêm lên các phớt. Vì vậy khi kiểm tra dấu hiệu rò dầu của Hộp giảm tốc pa lăng MISIA, không nên chỉ thay phớt ngay mà cần đánh giá đồng thời tình trạng thông hơi và các vị trí làm kín khác.

Gearbox MISIA làm việc cùng coupling và trục trung gian

Motor nâng không đơn giản truyền lực vào gearbox bằng một kết nối cứng. Manual MISIA cho thấy giữa motor và hộp giảm tốc có hệ thống half-coupling và intermediate shaft, cho phép truyền mô-men trong khi duy trì liên kết đúng giữa các cụm cơ khí.

Khi tháo motor hoặc Hộp giảm tốc MISIA, hãng yêu cầu kiểm tra tình trạng các half-coupling, bao gồm rãnh bên trong và phần răng bên ngoài. Việc coupling bị mòn có thể gây độ rơ, rung hoặc tiếng va đập trong quá trình khởi động và dừng tải, những biểu hiện đôi khi dễ bị nhầm thành hư hỏng của chính gearbox.

Dấu hiệu Hộp giảm tốc MISIA cần được kiểm tra

Tiếng hú tăng dần khi nâng tải, tiếng va đập theo chu kỳ hoặc độ rung truyền qua thân pa lăng là những biểu hiện nên kiểm tra hệ truyền động. Nếu âm thanh thay đổi rõ rệt theo chiều nâng và hạ, kỹ thuật viên cần đánh giá tình trạng gearbox, coupling, ổ đỡ và tang cáp để tìm đúng nguồn phát sinh.

Rò dầu quanh trục hoặc vỏ gearbox cũng là dấu hiệu đáng chú ý. Với Hộp giảm tốc MISIA, catalog cho thấy cả trục nhanh và trục chậm đều sử dụng seal ring riêng, do đó vị trí dầu xuất hiện có thể hỗ trợ xác định khu vực cần kiểm tra.

Pa lăng nâng yếu chưa chắc do motor

Khi tốc độ nâng chậm hoặc pa lăng hoạt động nặng hơn bình thường, motor thường là bộ phận đầu tiên được nghi ngờ. Tuy nhiên gearbox bị kẹt, bánh răng hoặc ổ đỡ có ma sát bất thường và coupling bị lệch cũng có thể làm tăng tải lên motor. Nếu chỉ thay motor mà không xử lý nguyên nhân cơ khí, motor mới vẫn có nguy cơ nóng và quá tải.

Ngược lại, motor hoặc phanh gặp vấn đề cũng có thể tạo tải bất thường lên Hộp giảm tốc MISIA. Vì toàn bộ hệ truyền động hoạt động liên tục như một chuỗi liên kết, việc chẩn đoán nên bắt đầu từ motor, coupling, gearbox đến tang cáp thay vì thay từng phụ tùng dựa trên biểu hiện bên ngoài.

Tháo lắp gearbox MISIA cần đúng vị trí và trình tự

Tài liệu bảo trì XM Series có riêng phần hướng dẫn Lifting Hoist Gearbox. Đối với nhóm pa lăng có gearbox ngoài, MISIA yêu cầu cố định tang trước khi tháo, nới các vít giữ gearbox và sử dụng dây nâng để giữ cân bằng cụm hộp giảm tốc trong quá trình đưa ra khỏi thân pa lăng.

Khi lắp lại, hãng đặc biệt cảnh báo không sử dụng các vít cố định để ép gearbox vào sát thân pa lăng. Cách làm này có thể gây hỏng coupling và các vòng chặn; gearbox phải được đưa đúng vào vị trí trước, sau đó vít cố định mới được siết. MISIA cũng khuyến nghị thực hiện tháo lắp khi pa lăng được đặt ở vị trí phù hợp nhằm thuận tiện và an toàn hơn cho quá trình thao tác.

Gearbox pa lăng tải lớn cần quy trình xử lý khác

Ở các phiên bản pa lăng XM lớn, gearbox được bố trí sâu hơn bên trong cụm tang. Điều này giúp thiết kế tổng thể của pa lăng đáp ứng được yêu cầu tải lớn nhưng đồng thời khiến quy trình tháo gearbox trở nên phức tạp hơn so với loại external gearbox.

Manual MISIA nêu rõ với nhóm gearbox nằm bên trong tang, hãng khuyến nghị gửi pa lăng về nhà sản xuất khi cần tháo cụm hộp giảm tốc. Đây là điểm quan trọng khi bảo trì Hộp giảm tốc MISIA tải lớn vì việc tháo không đúng trình tự có thể ảnh hưởng đến tang, coupling và các chi tiết liên quan.

Không nên thay Gearbox MISIA bằng hộp giảm tốc có tỷ số gần giống

Tỷ số truyền là một trong những thông số quan trọng nhưng không phải yếu tố duy nhất quyết định khả năng thay thế. Kích thước trục, kiểu coupling, vị trí lắp, tải mô-men, tốc độ nâng và kết cấu pa lăng đều cần được xem xét khi lựa chọn Hộp giảm tốc MISIA mới.

Một gearbox công nghiệp có tỷ số truyền tương đương chưa chắc tương thích với pa lăng XM. Việc thay đổi cụm truyền động có thể làm thay đổi tốc độ tang, tải motor hoặc khả năng giữ đúng đặc tính nâng mà hệ thống được thiết kế ban đầu.

Serial Number giúp xác định đúng Hộp giảm tốc MISIA

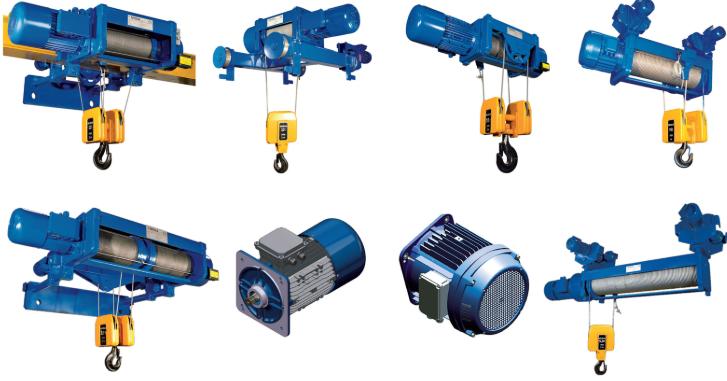

Khi tìm gearbox thay thế, nên bắt đầu bằng nameplate của pa lăng thay vì chỉ đọc thông tin trên hộp giảm tốc cũ. XM Series có nhiều kích thước và cấu hình khác nhau, đồng thời MISIA cung cấp pa lăng dạng cố định, trolley dầm đơn tiêu chuẩn, low headroom và trolley dầm đôi.

Serial Number hỗ trợ đối chiếu cấu hình xuất xưởng, trong khi hình ảnh gearbox cũ giúp xác nhận loại external hay internal. Nếu còn đọc được thông tin trên motor và cụm truyền động, các dữ liệu này cũng nên được cung cấp để việc xác định Hộp giảm tốc MISIA thay thế được chính xác hơn.

Hộp giảm tốc MISIA là phụ tùng quan trọng trong bảo trì XM Series

MISIA không chỉ cung cấp pa lăng hoàn chỉnh mà còn duy trì danh mục Spare Parts XM dành cho bảo trì hệ thống. Trong đó, planetary gearbox được phân tách thành nhóm phụ tùng riêng cùng những thành phần như shaft, seal ring, oil cork, vent valve và geared coupling.

Điều này đặc biệt hữu ích đối với những pa lăng đã vận hành lâu năm vì không phải mọi trường hợp đều cần thay nguyên bộ gearbox. Sau khi đánh giá tình trạng bánh răng, trục, phớt và coupling, có thể xác định chính xác cụm nào cần xử lý để duy trì khả năng hoạt động ổn định của pa lăng.

Hộp giảm tốc MISIA cho hệ thống nâng hạ công nghiệp

Hộp giảm tốc MISIA đóng vai trò biến đổi tốc độ motor thành mô-men phù hợp để dẫn động tang cáp, tạo nên chuyển động nâng và hạ của pa lăng XM Series. Thiết kế planetary gearbox, kết hợp cùng motor, coupling và tang cáp, tạo thành hệ truyền động được MISIA phát triển đồng bộ theo từng cấu hình pa lăng.

Khi cần sửa chữa hoặc thay Gearbox pa lăng MISIA, nên kiểm tra Serial Number, cấu hình pa lăng, vị trí gearbox và tình trạng coupling trước khi lựa chọn thiết bị. Việc đối chiếu đúng thông tin ban đầu giúp giữ nguyên tốc độ nâng, đặc tính truyền động và khả năng làm việc của hệ thống sau khi hoàn tất bảo trì.
