Việc lựa chọn Phụ tùng pa lăng MISIA Rope Guide cần căn cứ vào đúng size pa lăng, đường kính tang, hướng quấn cáp và cấu hình thực tế. Không nên lựa chọn chỉ bằng kích thước gần tương đương, vì sai vòng dẫn hướng có thể khiến cáp không nằm đúng rãnh khi vận hành.

Động cơ nâng MISIA quyết định trực tiếp khả năng nâng tải

Motor nâng là một trong những cụm quan trọng nhất khi cần tìm Phụ tùng pa lăng MISIA. Catalog phụ tùng XM Series của hãng phân biệt rõ Conical Lifting Motor và Cylindrical Lifting Motor, tương ứng với các thiết kế động cơ nâng khác nhau được sử dụng trên từng phiên bản pa lăng.

Theo tài liệu kỹ thuật MISIA, motor dạng côn là động cơ không đồng bộ ba pha một hoặc hai tốc độ với phanh côn tích hợp. Trong khi đó, motor dạng hình trụ sử dụng rotor cylindrical kết hợp phanh DC và một số cấu hình có thể vận hành thông qua biến tần để tạo tốc độ thấp, cũng như các khoảng tăng tốc và giảm tốc phù hợp.

Khi cần thay động cơ pa lăng MISIA, ngoài công suất motor còn phải đối chiếu tốc độ nâng, điện áp, kiểu phanh, kết cấu lắp, dòng XM và cấu hình của pa lăng. Một motor có công suất gần giống chưa chắc có thể thay thế trực tiếp nếu trục, coupling, tốc độ hoặc cơ cấu phanh khác nhau.

Hộp giảm tốc MISIA truyền mô-men đến tang cuốn cáp

Trong pa lăng XM, hộp giảm tốc có nhiệm vụ giảm tốc độ quay của động cơ xuống mức phù hợp để dẫn động tang cáp. MISIA sử dụng planetary gearbox, trong đó các cấp bánh răng hành tinh đảm nhiệm việc truyền mô-men từ động cơ đến cụm nâng. Hãng cho biết các bánh răng trong gearbox được chế tạo từ thép chất lượng cao đã qua xử lý nhiệt.

Hộp giảm tốc MISIA thường được quan tâm khi thiết bị xuất hiện tiếng kêu bất thường, rung, rò rỉ dầu, độ rơ lớn hoặc khả năng truyền động suy giảm. Tùy dòng XM, vị trí gearbox cũng có sự khác biệt; trên một số size lớn như 740, 750, 950, 963, 980, 1100 và 1125, MISIA bố trí gearbox bên trong tang cáp.

Khi thay gearbox hoặc phụ tùng bên trong, việc xác định chính xác cấu hình ban đầu của pa lăng rất quan trọng. Tỷ số truyền không phù hợp có thể làm thay đổi tốc độ nâng, ảnh hưởng đến motor, tang cáp và khả năng vận hành đồng bộ của toàn bộ hệ thống.

Coupling và trục trung gian MISIA trong hệ truyền động

Giữa động cơ và gearbox của pa lăng tồn tại cụm truyền mô-men gồm coupling và các chi tiết liên quan. Theo mô tả kỹ thuật của MISIA, mô-men từ motor được truyền sang trục hộp giảm tốc thông qua toothed coupling, tạo liên kết giữa cụm động lực và gearbox.

Catalog Phụ tùng pa lăng MISIA XM Series dành riêng một nhóm cho “Coupling & Intermediate Shaft”. Điều này rất hữu ích khi bảo trì vì người vận hành có thể thay riêng cụm truyền động thay vì phải thay nguyên bộ motor hoặc hộp giảm tốc khi chỉ một số chi tiết trung gian bị mòn.

Khi coupling xuất hiện khe hở hoặc mòn răng, pa lăng có thể phát sinh rung hoặc tiếng động cơ khí bất thường khi khởi động và dừng tải. Việc kiểm tra cụm coupling cùng tình trạng motor và gearbox giúp xác định chính xác nguồn gây rung trước khi quyết định thay thế.

Công tắc hành trình MISIA kiểm soát giới hạn nâng và hạ

End lifting switch MISIA cũng được MISIA đưa vào danh mục phụ tùng chính thức của XM Series. Bộ phận này liên quan đến việc kiểm soát giới hạn hành trình của móc nâng và giúp ngắt chuyển động khi cơ cấu đạt đến vị trí giới hạn được cài đặt.

Trong manual XM hiện hành, MISIA lưu ý limit switch lắp trên thiết bị có chức năng dừng trong trường hợp giới hạn khẩn cấp; nếu cần sử dụng như điểm dừng vận hành thông thường thì phải có thêm limit switch phù hợp. Hãng cũng yêu cầu điều chỉnh đúng vị trí stopper để công tắc hoạt động khi móc đạt chiều cao mong muốn.

Vì limit switch liên quan trực tiếp đến hành trình nâng, việc thay thế không nên chỉ tập trung vào thiết bị điện. Cần kiểm tra đồng thời thanh điều khiển, stopper, hướng quấn cáp và vị trí rope guide để bảo đảm cơ cấu giới hạn hoạt động đúng sau khi lắp phụ tùng mới.

Bộ giới hạn tải MISIA hỗ trợ bảo vệ hệ thống nâng

Pa lăng XM Series sử dụng overload limiter để giám sát tải trọng và tác động đến mạch điều khiển khi tải vượt giới hạn cho phép. MISIA cho biết các pa lăng XM với cấu hình 2 và 4 nhánh cáp được trang bị bộ giới hạn tải, có nhiệm vụ nhận biết tải danh định và dừng chuyển động nâng trong trường hợp quá tải.

Tùy phiên bản, hãng mô tả cả kiểu điện tử sử dụng dynamometric pin và kiểu điện cơ sử dụng lò xo đã được hiệu chuẩn. Vì liên quan trực tiếp đến bảo vệ tải và thiết bị, Phụ tùng pa lăng MISIA Overload Limiter cần đúng chủng loại cũng như được cài đặt phù hợp với tải trọng danh định của pa lăng.

Sau khi thay bộ giới hạn tải, cần tiến hành kiểm tra và hiệu chỉnh theo hướng dẫn kỹ thuật thay vì vận hành ngay ở tải lớn. Việc cài đặt sai ngưỡng có thể khiến pa lăng ngắt sớm hoặc không phản ứng đúng khi tải vượt phạm vi thiết kế.

Hook Block MISIA cho cấu hình 2 và 4 nhánh cáp

Cụm móc tải chịu trực tiếp tải trọng trong quá trình nâng nên là một trong những bộ phận phải được kiểm tra kỹ khi bảo dưỡng pa lăng. Catalog MISIA phân chia Hook Block Two Rope Falls – S2 và Hook Block Four Rope Falls – S4, phù hợp với hai kiểu reeving phổ biến của dòng XM.

Cấu tạo block giúp phân bố lực kéo từ dây cáp qua các pulley trước khi truyền tải xuống móc. MISIA thiết kế lớp bảo vệ bên ngoài pulley có khả năng chịu va đập nhằm bảo vệ các chi tiết nằm trong cụm móc trong quá trình sử dụng.

Khi cần thay móc pa lăng MISIA hoặc toàn bộ hook block, cần nhận diện chính xác số nhánh cáp và tải trọng thiết kế. Sử dụng hook block không tương thích có thể làm thay đổi tải trên từng nhánh cáp cũng như ảnh hưởng đến chiều cao nâng và khả năng làm việc của pa lăng.

Phụ tùng trolley MISIA cho dầm đơn và cầu trục dầm đôi

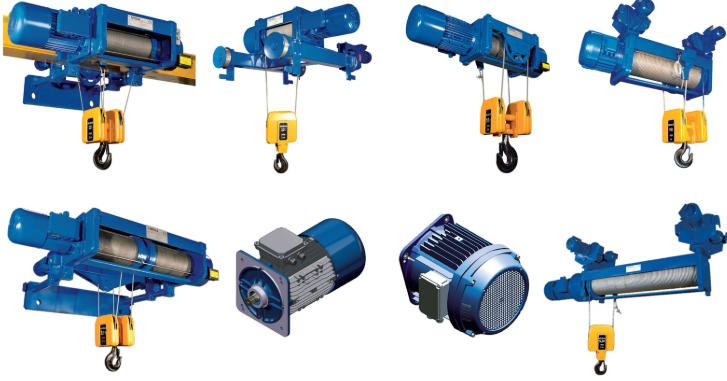

Ngoài các bộ phận của cụm nâng, MISIA còn cung cấp phụ tùng liên quan đến trolley di chuyển. Danh mục chính hãng phân biệt Monorail Trolley Standard Headroom Type 3, Monorail Trolley Low Headroom Type 83 và Bi-rail Trolley Type 53.

Các cụm trolley có thể liên quan đến motor di chuyển, hộp giảm tốc, bánh xe, trục và các bộ phận truyền động khác. Khi trolley chạy giật, lệch, tạo tiếng kêu lớn hoặc di chuyển không đồng đều, cần đánh giá toàn bộ cơ cấu thay vì chỉ thay motor.

Đối với Phụ tùng pa lăng MISIA dùng trên trolley, thông số kích thước dầm và cấu hình chạy ray cũng rất quan trọng. Cùng một tải trọng nâng nhưng một pa lăng low headroom và một pa lăng standard headroom có thể sử dụng các bộ phận trolley khác nhau.

Nhận diện đúng phụ tùng MISIA bằng Serial Number

Một trong những thông tin quan trọng nhất khi đặt phụ tùng là Serial Number của pa lăng. Ngay trong catalog spare parts chính thức, MISIA ghi rõ mọi yêu cầu phụ tùng phải chỉ ra S/N của hoist.

Serial Number giúp đối chiếu phiên bản sản xuất, size pa lăng, kiểu motor và cấu hình kỹ thuật ban đầu. Điều này đặc biệt cần thiết đối với những pa lăng đã hoạt động nhiều năm vì hình dáng bên ngoài của phụ tùng tương tự chưa đủ để xác nhận khả năng thay thế.

Khi gửi yêu cầu Phụ tùng pa lăng MISIA, nên chụp rõ nameplate của pa lăng và nameplate của chính bộ phận cần thay nếu còn đọc được. Hình ảnh vị trí lắp đặt và kích thước thực tế cũng giúp giảm nguy cơ chọn nhầm phụ tùng đối với các thiết bị đã từng được sửa chữa hoặc thay đổi cấu hình.

Phụ tùng chính xác giúp duy trì tuổi thọ của pa lăng MISIA

Thay phụ tùng pa lăng không đơn thuần là tìm một linh kiện có hình dáng tương tự. Motor, gearbox, rope guide, coupling, hook block, limit switch và overload limiter đều có quan hệ trực tiếp với nhau trong quá trình nâng tải, vì vậy sai khác về kích thước hoặc thông số có thể ảnh hưởng đến toàn bộ cơ cấu.

MISIA hiện duy trì trang Spare Parts XM riêng trên website chính thức, đồng thời cung cấp manual, catalog và tutorial liên quan đến bảo trì pa lăng. Trang hướng dẫn của hãng còn có nội dung về điều chỉnh phanh motor, tháo lắp lifting motor và lắp rope/rope guide, hỗ trợ việc bảo dưỡng thiết bị XM Series theo đúng kết cấu của nhà sản xuất.

Với hệ thống pa lăng đang hoạt động lâu năm, việc lưu lại Serial Number, tải trọng, chiều cao nâng và hồ sơ những lần thay phụ tùng trước đó sẽ giúp công tác bảo trì thuận lợi hơn. Đây cũng là cơ sở để xác định nhanh Phụ tùng pa lăng MISIA phù hợp khi hệ thống cần sửa chữa khẩn cấp hoặc thực hiện bảo dưỡng định kỳ.

Phụ tùng pa lăng MISIA cho bảo trì lâu dài hệ thống XM Series

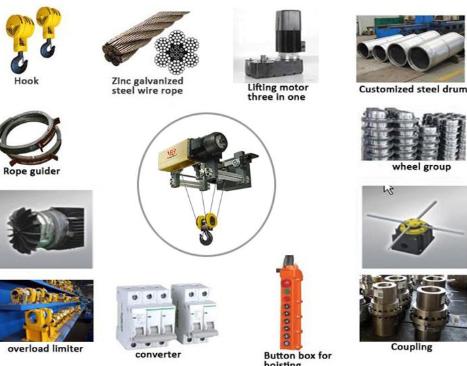

Danh mục Phụ tùng pa lăng MISIA bao phủ gần như toàn bộ những cụm quan trọng của pa lăng cáp điện XM, từ planetary gearbox, rope guide, coupling, motor nâng đến hook block, overload limiter và trolley. MISIA cũng là nhà sản xuất chuyên về pa lăng và thành phần cầu trục, với dải pa lăng cáp điện được hãng công bố từ 500 kg đến 50.000 kg.

Khi cần thay thế linh kiện, thông tin S/N và cấu hình thiết bị nên được ưu tiên trước khi xác nhận mã phụ tùng. Cách lựa chọn này đặc biệt quan trọng đối với pa lăng công nghiệp vì mỗi thay đổi nhỏ ở motor, gearbox, số nhánh cáp hoặc trolley đều có thể dẫn đến khác biệt trong danh mục Phụ tùng pa lăng MISIA XM Series.
