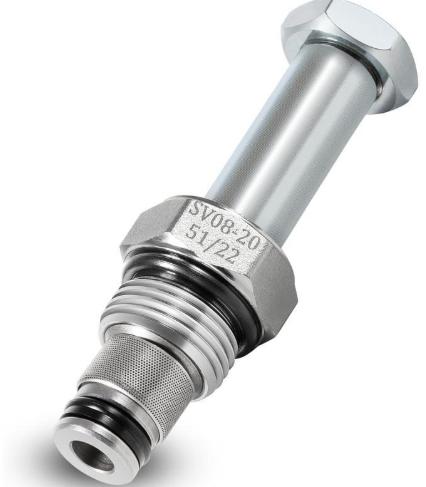

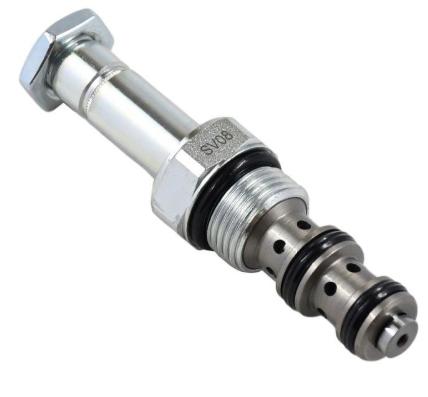

Van Thủy Lực HydraForce SV08-20 – Van Điện Từ Cartridge 2 Cửa Chính Hãng

Van thủy lực HydraForce SV08-20 là dòng van điện từ dạng cartridge (Solenoid Cartridge Valve), được thiết kế để kiểm soát dòng dầu và hỗ trợ giữ tải trong hệ thống thủy lực. Sản phẩm thuộc thương hiệu HydraForce, chuyên cung cấp các giải pháp van thủy lực lắp ren, van điều khiển áp suất, lưu lượng và cụm van manifold.

HydraForce SV08-20 có cấu trúc van 2 cửa, dạng poppet, thường đóng (Normally Closed), phù hợp với những mạch thủy lực cần ngăn dòng dầu chảy ngược và điều khiển trạng thái mở van bằng tín hiệu điện.

Với kết cấu nhỏ gọn và khả năng lắp trực tiếp vào khoang van, van thủy lực HydraForce SV08-20 được sử dụng trong nhiều thiết bị có hệ thống truyền động bằng dầu, đặc biệt tại những vị trí cần kiểm soát chuyển động của cơ cấu chấp hành.

HydraForce SV08-20 – Dòng van điều khiển thủy lực dạng lắp ren

Điểm đặc trưng của HydraForce SV08-20 nằm ở thiết kế cartridge dạng ren, cho phép lắp van trực tiếp vào khoang gia công sẵn trên manifold. Thay vì sử dụng một thân van lớn với nhiều đường ống kết nối bên ngoài, dòng SV08-20 có thể được tích hợp cùng những van điều khiển khác trên một khối thủy lực.

Thiết kế này thường xuất hiện trong các hệ thống cần kết hợp nhiều chức năng như đóng mở dòng dầu, giữ tải, điều khiển hướng và kiểm soát áp suất. Khi cần bảo trì, kỹ thuật viên có thể tháo riêng van SV08-20 để kiểm tra hoặc thay thế theo đúng mã đặt hàng.

Một đặc điểm quan trọng của van thủy lực HydraForce SV08-20 là cơ cấu poppet với bề mặt làm kín được gia cứng, giúp hạn chế rò rỉ bên trong. Đây là yếu tố đáng quan tâm khi lựa chọn van cho các mạch thủy lực có chức năng chặn dòng hoặc giữ tải.

Van thủy lực HydraForce SV08-20 hoạt động như thế nào?

HydraForce SV08-20 sử dụng nguyên lý đóng mở bằng lực điện từ kết hợp cơ cấu van poppet. Trạng thái điều khiển quyết định chiều dòng dầu được phép đi qua van.

Khi chưa cấp điện, SV08-20 hoạt động tương tự van một chiều, cho phép dầu chảy từ cửa 1 sang cửa 2 và ngăn dòng dầu đi theo chiều ngược lại từ cửa 2 về cửa 1. Khi cuộn coil được cấp điện, cơ cấu poppet dịch chuyển để mở đường dầu từ cửa 2 sang cửa 1. Trong trạng thái này, dòng dầu theo chiều từ cửa 1 sang cửa 2 bị hạn chế đáng kể.

Đặc tính điều khiển theo chiều dòng dầu giúp van điện từ HydraForce SV08-20 phù hợp với các mạch có yêu cầu chặn dòng và giữ tải lưu lượng thấp. Tuy nhiên, đây không phải van đóng mở hai chiều tự do, vì vậy việc xác định đúng sơ đồ thủy lực là điều cần thiết trước khi lắp đặt.

Thông số kỹ thuật van HydraForce SV08-20

Lưu lượng cho phép cần tra theo đường đặc tuyến áp suất – lưu lượng của hãng, không nên chỉ xác định từ kích thước van. Nhiệt độ làm việc cũng phụ thuộc vào vật liệu gioăng được lựa chọn.

Các phiên bản van HydraForce SV08-20 và mã đặt hàng

Khi tìm mua van thủy lực HydraForce SV08-20, khách hàng có thể gặp các mã có hậu tố khác nhau. Những hậu tố này giúp xác định chính xác cấu hình thay vì chỉ nhận diện dòng sản phẩm.

HydraForce SV08-20 là mã series cơ bản, thể hiện loại van điện từ cartridge 2 cửa. Trong khi đó, các mã đặt hàng hoàn chỉnh có thể bổ sung thông tin về tùy chọn vận hành bằng tay, thân van, vật liệu gioăng và cuộn coil.

Các tùy chọn đáng chú ý gồm:

• SV08-20 tiêu chuẩn: Không có cơ cấu thao tác bằng tay bổ sung.

• SV08-20J: Phiên bản thao tác kéo tạm thời với cơ cấu ren dành cho liên kết điều khiển.

• SV08-20M: Phiên bản thao tác bằng tay 2 vị trí, sử dụng núm điều khiển.

• SV08-20Y: Phiên bản thao tác kéo tạm thời với núm đỏ.

Đối với những yêu cầu thay thế van cũ, kỹ thuật viên cần kiểm tra toàn bộ chuỗi ký tự trên sản phẩm. Chỉ xác định được SV08-20 chưa đủ để kết luận van thay thế có đúng điện áp coil, vật liệu làm kín hoặc kiểu thao tác với hệ thống hiện tại.

Khi nào cần tìm mua van thủy lực HydraForce SV08-20?

Trong quá trình vận hành, các cụm manifold sử dụng van cartridge có thể cần kiểm tra khi hệ thống xuất hiện hiện tượng giữ tải không ổn định, dầu đi qua van không đúng trạng thái điều khiển hoặc cơ cấu chấp hành không phản hồi theo tín hiệu điện.

Đối với những thiết bị sử dụng HydraForce SV08-20, bộ phận bảo trì thường bắt đầu bằng việc xác nhận tín hiệu điều khiển, kiểm tra cuộn coil, tình trạng dầu thủy lực và khả năng hoạt động của cơ cấu bên trong van.

Nếu xác định van bị hư hỏng và cần thay mới, model HydraForce SV08-20 cần được đối chiếu với mã đặt hàng ban đầu. Những van có cùng hình dáng bên ngoài nhưng khác trạng thái thường đóng, thường mở hoặc sơ đồ đường dầu không nên tự ý thay thế cho nhau.

Dòng SV08-20 có thể được sử dụng trong các mạch thủy lực của thiết bị nâng hạ, máy công trình, máy nông nghiệp hoặc thiết bị chuyên dụng, với điều kiện chức năng mạch và thông số vận hành phù hợp thiết kế của van.

Lưu ý về khoang lắp VC08-2 của HydraForce SV08-20

Một trong những thông tin quan trọng nhất khi mua van thủy lực HydraForce SV08-20 là khoang lắp VC08-2. Đây là cavity được sử dụng cho dòng van cartridge này.

Khi thay van trên manifold, kỹ thuật viên cần xác nhận khoang lắp không bị hư hỏng, các bề mặt làm kín đáp ứng yêu cầu và đường dầu được bố trí đúng theo sơ đồ van.

Theo thông số của HydraForce, mô-men siết lắp cartridge SV08-20 nằm trong khoảng 25,8–28,5 N·m. Mô-men siết đai ốc giữ coil là 5,4–6,8 N·m. Các giá trị này giúp bộ phận bảo trì có cơ sở thực hiện lắp đặt theo hướng dẫn kỹ thuật. Việc lắp đặt cần tuân thủ tài liệu của hãng, đồng thời phải xả áp và bảo đảm an toàn đối với tải được giữ bằng hệ thống thủy lực trước khi tháo van.

Cung cấp van thủy lực HydraForce SV08-20 tại Việt Nam

Van thủy lực HydraForce SV08-20 là sản phẩm phù hợp với nhu cầu tìm mua phụ tùng thay thế theo mã của các bộ phận kỹ thuật, bảo trì và phòng mua hàng. Hoàng Thiên Phát tiếp nhận yêu cầu kiểm tra nguồn cung và báo giá HydraForce SV08-20 theo mã sản phẩm, số lượng và cấu hình kỹ thuật khách hàng cung cấp.

Đối với trường hợp van đã qua sử dụng hoặc không còn rõ mã đầy đủ, hình ảnh trên thân van, thông tin cuộn coil và sơ đồ thủy lực sẽ giúp quá trình đối chiếu sản phẩm được chính xác hơn.

Khách hàng cần mua van HydraForce SV08-20, van điện từ cartridge HydraForce hoặc phụ kiện coil SV08-20 nên cung cấp mã đặt hàng hoàn chỉnh để kiểm tra đúng cấu hình và hạn chế phát sinh sai khác khi thay thế.
