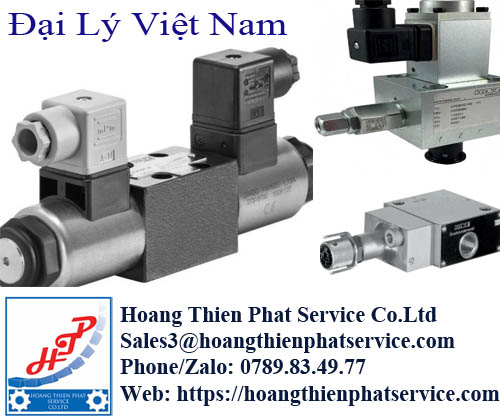

Đại lý Van thủy lực HAWE tại Việt Nam – Tư vấn đúng model cho từng hệ thống
Một van thủy lực không phù hợp thường không khiến máy dừng ngay lập tức. Nó làm hệ thống phản hồi chậm, tăng nhiệt dầu, giảm lực tại cơ cấu chấp hành và khiến bơm liên tục chịu tải. Những biểu hiện này dễ bị nhầm với hư bơm, mòn xy lanh hoặc dầu thủy lực kém chất lượng.
Đó là lý do việc tìm đúng Đại lý Van thủy lực HAWE không nên chỉ bắt đầu từ câu hỏi “giá bao nhiêu”. Doanh nghiệp cần xác định đúng chức năng van, áp suất làm việc, lưu lượng, kiểu lắp, điện áp cuộn coil và sơ đồ thủy lực.
Hoàng Thiên Phát cung cấp van HAWE cho nhu cầu thay thế, bảo trì và thiết kế hệ thống tại Việt Nam. Đội ngũ kỹ thuật hỗ trợ kiểm tra mã cũ, đối chiếu catalogue và lựa chọn cấu hình phù hợp với điều kiện vận hành thực tế.
Van thủy lực HAWE giữ vai trò gì trong hệ thống?
Van thủy lực HAWE kiểm soát đường đi, áp suất và lưu lượng của dầu trong mạch. Tùy cấu tạo, van có thể đóng mở dòng dầu, đảo chiều xy lanh, giới hạn áp suất hoặc điều chỉnh tốc độ cơ cấu chấp hành.
Theo danh mục chính thức, HAWE phát triển nhiều nhóm gồm van phân phối, van áp suất, van lưu lượng, van một chiều và van tỷ lệ. Các van có thể được lắp riêng hoặc kết hợp thành cụm van điều khiển. Danh mục van chính thức của HAWE cho thấy một số dòng làm việc ở áp suất đến 700 bar.
Điểm đáng chú ý không nằm ở một thông số áp suất riêng lẻ. Giá trị thực tế của van HAWE nằm ở khả năng xây dựng mạch điều khiển gọn, phản hồi ổn định và phù hợp với các hệ thống áp suất cao.
Vì sao van HAWE được sử dụng trong những hệ thống yêu cầu cao?
Trong hệ thống thủy lực, rò rỉ bên trong van có thể khiến xy lanh tự trôi. Áp suất cũng có thể suy giảm dù bơm vẫn hoạt động bình thường. Điều này đặc biệt nguy hiểm trên cơ cấu nâng, bàn ép, thiết bị kẹp hoặc máy làm việc với tải treo.
HAWE phát triển nhiều dòng van dạng đế kín. Khi van đóng, kết cấu này hỗ trợ ngắt dòng với mức rò rỉ rất thấp. Nhờ đó, hệ thống giữ tải và duy trì trạng thái cơ cấu tốt hơn.
Nhiều dòng van HAWE cũng được thiết kế cho áp suất làm việc cao. Ví dụ, dòng van phân phối dạng đế G có cấu hình đạt đến 500 bar, một số phiên bản đạt 700 bar. Lưu lượng tối đa của dòng này có thể đạt 65 lít/phút, tùy kích thước và sơ đồ van. Tài liệu kỹ thuật HAWE D 7300 cung cấp đầy đủ cấu hình đặt hàng.
Khả năng kết hợp van thành cụm còn giúp giảm đường ống, giảm điểm rò rỉ và tiết kiệm không gian. Đây là lợi thế quan trọng trên máy công cụ, trạm nguồn nhỏ và thiết bị thủy lực di động.
Các dòng van thủy lực HAWE thông dụng
Van phân phối dạng đế HAWE
Van phân phối dạng đế điều khiển việc kết nối hoặc ngắt các cửa dầu. Khi van chuyển trạng thái, dầu được dẫn đến xy lanh hoặc động cơ thủy lực theo hướng mong muốn.
Nhờ kết cấu đóng kín, dòng van này phù hợp với mạch giữ tải, mạch kẹp và các vị trí cần hạn chế rò rỉ. HAWE cung cấp nhiều cấu hình 2/2, 3/2, 4/2 và 4/3.
Một số dòng phổ biến gồm G, WG, NG, D, F, H, K, P, T, NBVP, BVE, BVG, BVP, EM, EMP, VP, VH, VHP, VZP, WH và WN.
| Dòng van HAWE | Áp suất tham khảo | Lưu lượng tham khảo | Đặc điểm ứng dụng |
|---|---|---|---|
| BVE | Đến 500 bar | Đến 300 lít/phút | Mạch phân phối lưu lượng lớn |
| BVG, BVP | Đến 400 bar | Đến 20 lít/phút | Mạch điều khiển nhỏ gọn |
| EM, EMP | Đến 450 bar | Đến 160 lít/phút | Van lắp ren hoặc dạng cartridge |
| G, WG và các biến thể | Đến 700 bar | Theo kích thước | Hệ thống áp suất cao |
| NBVP | Đến 400 bar | Đến 30 lít/phút | Van lắp trên manifold |
| VH, VHP | Đến 700 bar | Đến 12 lít/phút | Mạch áp suất cao, lưu lượng nhỏ |
| WH, WN | Đến 350 bar | Đến 30 lít/phút | Điều khiển điện từ |
Thông số trên là giới hạn theo từng họ sản phẩm. Khi đặt hàng, doanh nghiệp phải kiểm tra đầy đủ size, sơ đồ van và mã tùy chọn.
Van con trượt HAWE
Van con trượt HAWE điều khiển hướng chuyển động của xy lanh và động cơ thủy lực. So với van dạng đế, dòng này thường phù hợp hơn với lưu lượng lớn và chu kỳ đảo chiều liên tục.
Các series thường gặp gồm HSL, HSF, SG, SP, SWPN, SWPM, SWPA, NSWP và CWPN. Trong đó, HSL là kiểu lắp đường ống, còn HSF được thiết kế cho lắp trên manifold.
Dòng HSL và HSF có kết cấu chắc chắn, áp suất làm việc đến 400 bar. Tùy kích thước, lưu lượng có thể đạt 80 hoặc 160 lít/phút. Thông tin cấu hình được thể hiện trong tài liệu HAWE D 7493/1.
Van tỷ lệ HAWE
Van tỷ lệ không chỉ đóng hoặc mở hoàn toàn. Tín hiệu điện cho phép van thay đổi tiết diện dòng dầu theo tỷ lệ. Nhờ đó, người vận hành có thể kiểm soát tốc độ, hướng chuyển động và độ êm của cơ cấu.
Các dòng PSL, PSV, PSVF, EDL, POH, PIH, POL, PRL và PIL thường được dùng trong hệ thống điều khiển nhiều cơ cấu. Một số cấu hình làm việc theo nguyên lý Load-Sensing, giúp cấp lưu lượng theo đúng nhu cầu của tải.
Van tỷ lệ HAWE phù hợp cho xe cẩu, thiết bị nâng, máy công trình, máy nông nghiệp và dây chuyền có nhiều chuyển động đồng thời. Dòng POH, PIH, POL, PRL và PIL có các phiên bản đạt 350 bar, lưu lượng đến 100 lít/phút.
Van giới hạn và điều khiển áp suất HAWE
Van áp suất giữ cho hệ thống hoạt động trong vùng an toàn. Khi áp suất vượt giá trị cài đặt, van giới hạn áp suất sẽ mở để bảo vệ bơm, đường ống và cơ cấu chấp hành.
Các series thường gặp gồm MV, MVA, MVB, MVCS, MVD, MVF, MVH, MVJ, MVK, MVS, MVT, MVU, MVZ, DMV, DMVN, SV, SVC, SVP và SVX. Nhiều phiên bản được điều khiển trực tiếp và tích hợp giảm chấn để hạn chế dao động áp suất.
Bên cạnh van tràn, HAWE còn cung cấp van giảm áp, van tuần tự và van cân bằng. Mỗi loại giải quyết một vấn đề khác nhau. Vì vậy, không nên chọn van chỉ dựa trên dải áp suất.
Van điều chỉnh lưu lượng HAWE
Van lưu lượng kiểm soát tốc độ chuyển động của xy lanh hoặc động cơ thủy lực. Khi lưu lượng tăng, cơ cấu chuyển động nhanh hơn. Khi lưu lượng giảm, tốc độ chậm lại.
Danh mục HAWE gồm van tiết lưu, van đóng ngắt, van điều chỉnh lưu lượng, van chia dòng và van điều khiển lưu lượng tỷ lệ. Các dòng thường gặp có RD, RDF, SD, SF, SK, SU, FG, FB và TQ.
Van cần được chọn theo hướng điều chỉnh, dải lưu lượng và ảnh hưởng của tải. Nếu dùng sai loại, tốc độ xy lanh có thể thay đổi khi áp suất tải biến động.
Van một chiều và van chống tụt HAWE
Van một chiều cho phép dầu đi theo một hướng và ngăn dòng chảy ngược. Nó thường được lắp tại cửa bơm, đường giữ tải hoặc nhánh bảo vệ mạch.
Các dòng phổ biến gồm RK, RB, RC, RE, ER, CRK, CRB và HRP. Với cơ cấu nâng, hệ thống có thể cần thêm van cân bằng hoặc van chống tụt. Hai loại này giúp tải hạ có kiểm soát khi đường ống gặp sự cố.
Những thông số phải kiểm tra trước khi đặt van HAWE
Một mã van HAWE hoàn chỉnh có thể chứa thông tin về dòng sản phẩm, kích thước, sơ đồ thủy lực, kiểu tác động, dải áp suất và điện áp coil. Chỉ thiếu một ký tự cũng có thể dẫn đến khác biệt lớn.
Trước tiên, cần xác định chức năng của van trong mạch. Van dùng để đảo chiều, giới hạn áp suất, giữ tải hay điều chỉnh lưu lượng? Tiếp theo là áp suất làm việc thực tế và áp suất cực đại của hệ thống.
Lưu lượng qua van phải phù hợp với công suất bơm. Van quá nhỏ gây tổn thất áp suất và sinh nhiệt. Van quá lớn có thể làm giảm độ nhạy điều khiển tại lưu lượng thấp.
Với van điện từ, cần kiểm tra điện áp 12 VDC, 24 VDC, 110 VAC hoặc 230 VAC theo cấu hình máy. Ngoài điện áp, đầu nối điện và cơ cấu thao tác bằng tay cũng phải tương thích.
Kiểu lắp là thông tin không thể bỏ qua. Van lắp ren, van lắp đế và van cartridge không thể thay trực tiếp cho nhau. Kích thước cửa dầu cũng phải được đối chiếu bằng bản vẽ.
Đối với van thay thế, khách hàng nên cung cấp ảnh tem nhãn rõ nét. Ảnh cần thể hiện toàn bộ mã, điện áp coil và vị trí các cổng dầu. Nếu tem bị mờ, nên bổ sung bản vẽ mạch hoặc mã máy đang sử dụng.
Ứng dụng của van thủy lực HAWE tại Việt Nam
Trong máy ép, van HAWE điều khiển quá trình tiến nhanh, ép chậm, giữ áp và hồi về. Khả năng kiểm soát ổn định giúp hạn chế va đập khi khuôn tiếp xúc vật liệu.
Trên máy công cụ, van được dùng cho cơ cấu kẹp phôi, thay dao và khóa bàn máy. Những vị trí này cần phản hồi nhanh và hạn chế rò rỉ để giữ độ chính xác gia công.
Đối với thiết bị nâng, van tỷ lệ và van cân bằng giúp tải di chuyển êm hơn. Hệ thống cũng hạn chế nguy cơ hạ tải ngoài kiểm soát.
Van HAWE còn xuất hiện trong máy nhựa, thiết bị khai khoáng, trạm nguồn thủy lực, máy nông nghiệp, xe chuyên dụng và hệ thống năng lượng. HAWE Hydraulik cung cấp giải pháp cho cả máy công nghiệp cố định và thiết bị di động.
Vì sao cùng một dòng van HAWE lại có nhiều mức giá?
Giá van không chỉ phụ thuộc vào tên series. Hai van cùng thuộc dòng G hoặc NBVP vẫn có thể khác nhau về số cửa, sơ đồ, kích thước và áp suất cài đặt.
Cuộn coil, loại đầu nối, vật liệu làm kín và kiểu thao tác cũng ảnh hưởng đến giá. Van tiêu chuẩn thường có thời gian cung cấp thuận lợi hơn cấu hình đặc biệt.
Vì vậy, báo giá chính xác cần dựa trên mã đặt hàng hoàn chỉnh. Nếu mã cũ đã ngừng sản xuất, nhà cung cấp phải kiểm tra phương án thay thế tương đương về chức năng và kích thước lắp đặt.
Đại lý Van thủy lực HAWE hỗ trợ khách hàng như thế nào?
Khi khách hàng tìm Đại lý Van thủy lực HAWE tại Việt Nam, điều cần thiết không chỉ là nhận một mức giá. Nhà cung cấp phải đọc được mã sản phẩm và nhận ra những thông tin còn thiếu.
Hoàng Thiên Phát hỗ trợ đối chiếu model, kiểm tra catalogue và xác định cấu hình phù hợp. Khách hàng có thể gửi ảnh tem, bản vẽ, sơ đồ thủy lực hoặc thông số máy để được kiểm tra.
Đối với dự án mới, chúng tôi hỗ trợ lựa chọn van theo áp suất, lưu lượng và chức năng điều khiển. Đối với nhu cầu thay thế, phương án ưu tiên là giữ đúng sơ đồ, kiểu lắp và đặc tính vận hành của van cũ.
