Van Cartridge HydraForce – Van Thủy Lực Lắp Ren, Điều Khiển Áp Suất Và Lưu Lượng

Van Cartridge HydraForce là dòng van thủy lực dạng lắp ren (Screw-in Cartridge Valve), được thiết kế để tích hợp trực tiếp vào các khoang van trên cụm manifold. Sản phẩm đảm nhiệm nhiều chức năng như điều khiển hướng dòng dầu, kiểm soát áp suất, điều chỉnh lưu lượng, giữ tải và bảo vệ hệ thống thủy lực.

HydraForce phát triển nhiều dòng van cartridge phục vụ nhu cầu thiết kế, sửa chữa và thay thế linh kiện thủy lực. Các model như SV08-20, SV10-20, RV08-20, CV08-20, FR10-39A được quan tâm khi kỹ thuật viên cần tìm van đúng chức năng và kích thước lắp đặt.

Van Cartridge HydraForce – Giải pháp tích hợp trên cụm Manifold thủy lực

Khác với van thủy lực dạng lắp đường ống hoặc van đế thông thường, van cartridge HydraForce được chế tạo dưới dạng một cụm van nhỏ gọn, có phần thân ren và hệ thống gioăng làm kín. Van được đưa trực tiếp vào khoang gia công trên manifold, nơi các đường dầu đã được bố trí để thực hiện chức năng điều khiển.

Thiết kế này cho phép kết hợp nhiều loại van trên cùng một khối thủy lực. Một manifold có thể sử dụng van điện từ để đóng mở dòng dầu, van giảm áp để kiểm soát áp suất, van một chiều để ngăn dòng chảy ngược và van cân bằng để điều khiển tải.

Trong hoạt động bảo trì, kỹ thuật viên có thể kiểm tra và thay thế một cartridge riêng biệt mà không nhất thiết phải thay toàn bộ cụm van. Tuy nhiên, van thay thế phải đáp ứng đúng yêu cầu về khoang lắp, sơ đồ cửa dầu và điều kiện vận hành.

Các dòng van Cartridge HydraForce theo chức năng điều khiển

Van Cartridge điện từ HydraForce – Solenoid Cartridge Valve

Van điện từ dạng cartridge là một trong những dòng sản phẩm quan trọng của HydraForce. Thiết bị sử dụng cuộn coil điện từ để thay đổi trạng thái đóng mở hoặc chuyển hướng dòng dầu trong hệ thống thủy lực.

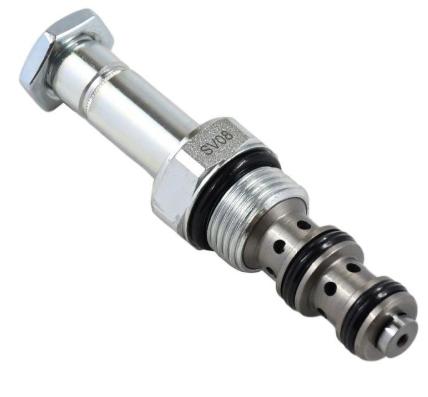

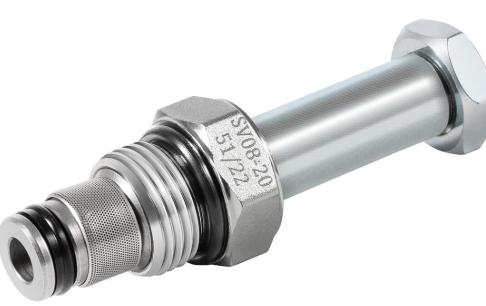

Những model như SV08-20, SV08-21, SV08-30, SV08-40 và SV10-20 thuộc các cấu hình điều khiển khác nhau. Dòng SV08-20 sử dụng cơ cấu poppet 2 cửa thường đóng, trong khi những model điều khiển hướng dạng spool có thể được thiết kế với nhiều cửa dầu hơn.

Khi lựa chọn van Cartridge HydraForce thuộc nhóm solenoid, kỹ thuật viên cần xác nhận điện áp coil, loại đầu nối điện, trạng thái van khi mất điện và sơ đồ hoạt động.

Van Cartridge điều khiển áp suất HydraForce – Pressure Control Valve

Đối với hệ thống cần duy trì hoặc giới hạn áp suất, HydraForce cung cấp những dòng van điều khiển áp suất có kết cấu cartridge. Nhóm sản phẩm này bao gồm van an toàn, van giảm áp, van xả tải và các dạng van điều chỉnh áp suất theo chức năng thiết kế.

Các model thuộc dòng RV như RV08-20 và RV10-26A là những mã có thể tìm kiếm khi cần van giới hạn áp suất. Từng model có phạm vi điều chỉnh, đặc tính xả và phương thức điều khiển khác nhau.

Khi thay thế van áp suất HydraForce, cần kiểm tra mức áp suất cài đặt, áp suất vận hành tối đa, lưu lượng qua van và kiểu điều chỉnh. Không nên chỉ đối chiếu đường kính ren hoặc ngoại hình vì hai van có thể lắp vừa nhưng hoạt động khác nhau.

Van Cartridge điều khiển lưu lượng HydraForce – Flow Control Valve

Van điều khiển lưu lượng HydraForce được sử dụng khi cần thiết lập hoặc duy trì lưu lượng dầu đi qua một nhánh thủy lực. Chức năng này có liên quan trực tiếp đến tốc độ chuyển động của xi lanh hoặc động cơ thủy lực.

HydraForce cung cấp các dạng van tiết lưu, van điều khiển lưu lượng có bù áp và van điều khiển lưu lượng tỷ lệ. Trong đó, FR10-39A là một model van điều khiển lưu lượng có bù áp.

Đối với khách hàng kỹ thuật, việc xác định dòng van cần dựa vào lưu lượng thiết kế, mức chênh lệch áp suất và yêu cầu ổn định lưu lượng. Những hệ thống cần điều khiển tốc độ chính xác nên được kiểm tra cả đặc tuyến vận hành của van.

Van Cartridge một chiều HydraForce – Check Valve

Van một chiều HydraForce có nhiệm vụ cho phép dầu đi qua theo chiều quy định và ngăn dòng dầu chảy ngược trong điều kiện thiết kế.

Các dòng van một chiều dạng cartridge thường có kết cấu đơn giản, nhưng yêu cầu lựa chọn vẫn liên quan đến áp suất mở van (cracking pressure), lưu lượng và khoang lắp đặt.

CV08-20 là một dòng model có thể tìm kiếm khi cần van một chiều HydraForce. Ngoài van một chiều thông thường, HydraForce còn có các dòng van một chiều điều khiển bằng áp suất pilot cho những hệ thống cần đóng hoặc giải phóng dòng dầu có kiểm soát.

Van Cartridge cân bằng tải HydraForce – Counterbalance Valve

Trong những thiết bị có xi lanh nâng hạ hoặc tải trọng chuyển động dưới tác dụng của trọng lực, van cân bằng đóng vai trò quan trọng trong việc kiểm soát quá trình hạ tải.

Van Cartridge HydraForce thuộc nhóm counterbalance được thiết kế để hỗ trợ giữ tải và kiểm soát chuyển động theo sơ đồ thủy lực cụ thể. Lựa chọn van phải xét đến áp suất tải, tỷ số pilot, lưu lượng và điều kiện ổn định của cơ cấu chấp hành.

Đây là nhóm van yêu cầu kiểm tra kỹ tài liệu kỹ thuật trước khi thay thế, đặc biệt đối với hệ thống nâng hạ hoặc những thiết bị có nguy cơ mất kiểm soát tải.

Các model Van Cartridge HydraForce phục vụ nhu cầu tìm mua và thay thế

Danh sách trên giúp nhận diện những nhóm model thuộc danh mục HydraForce. Khi báo giá hoặc đặt hàng, cần sử dụng mã đặt hàng đầy đủ thay vì chỉ ghi tên series.

Khi thay thế Van Cartridge HydraForce, kỹ thuật cần kiểm tra những gì?

Một vấn đề thường gặp khi mua van cartridge thay thế là model trên thân van không thể hiện toàn bộ cấu hình của sản phẩm. Cùng một series van có thể tồn tại nhiều lựa chọn khác nhau về vật liệu gioăng, bộ phận điều chỉnh, áp suất cài đặt và phụ kiện điện.

Cavity – khoang lắp van: Đây là thông tin cần xác minh đầu tiên. Chẳng hạn HydraForce SV08-20 sử dụng cavity VC08-2 theo tài liệu của hãng. Các dòng van khác có thể sử dụng khoang lắp không tương thích, ngay cả khi kích thước bên ngoài tương đối giống nhau.

Hydraulic Symbol – ký hiệu sơ đồ thủy lực: Kỹ thuật viên cần đối chiếu sơ đồ van để xác nhận đúng chức năng đóng mở, chuyển hướng dòng dầu hoặc điều khiển áp suất. Sơ đồ van giúp phân biệt các model nhìn tương tự nhưng hoạt động khác nhau.

Pressure & Flow Rating – áp suất và lưu lượng: Van cartridge cần đáp ứng áp suất làm việc, lưu lượng qua van và độ sụt áp cho phép. Chọn van không đủ lưu lượng có thể làm gia tăng tổn thất áp suất và ảnh hưởng đến hoạt động của hệ thống.

Seal Material – vật liệu làm kín: Gioăng phải tương thích với loại dầu thủy lực và nhiệt độ vận hành. HydraForce cung cấp các tùy chọn vật liệu làm kín khác nhau tùy dòng sản phẩm.

Coil & Connector – cuộn coil và đầu nối: Đối với van điện từ cartridge, cần xác định điện áp điều khiển, loại coil, đầu nối và phương án thao tác bằng tay nếu có.

Việc kiểm tra các thông tin trên giúp bộ phận bảo trì tránh đặt mua nhầm van, đặc biệt khi cần thay thế gấp cho thiết bị đang dừng máy.

Van Cartridge HydraForce trong thiết kế và sửa chữa cụm thủy lực

Khi xây dựng một cụm manifold, kỹ sư có thể phối hợp các loại van Cartridge HydraForce để tạo thành một mạch thủy lực tích hợp theo yêu cầu. Việc lựa chọn van ảnh hưởng đến bố trí đường dầu, áp suất làm việc, khả năng đáp ứng của hệ thống và phương án bảo trì về sau.

Trong sửa chữa, những dấu hiệu như xi lanh không giữ tải, dòng dầu không chuyển hướng, áp suất không đạt hoặc tốc độ cơ cấu chấp hành không ổn định có thể liên quan đến van cartridge. Tuy nhiên, cần kiểm tra toàn bộ mạch thủy lực trước khi kết luận nguyên nhân nằm ở van.

Đối với hệ thống đã có bản vẽ manifold hoặc danh mục phụ tùng, việc tìm mua đúng model HydraForce sẽ thuận lợi hơn. Nếu mã van cũ bị mờ, khách hàng có thể sử dụng hình ảnh, ký hiệu sơ đồ và kích thước khoang lắp để hỗ trợ xác định thiết bị.

Cung cấp Van Cartridge HydraForce theo model và yêu cầu kỹ thuật

Van Cartridge HydraForce được tìm mua theo nhiều hình thức, từ thay thế một van điện từ trên cụm manifold đến cung cấp đồng bộ các van áp suất, lưu lượng và điều khiển hướng cho thiết bị thủy lực.

Hoàng Thiên Phát tiếp nhận yêu cầu tìm nguồn cung và báo giá van Cartridge HydraForce theo mã sản phẩm, số lượng và yêu cầu kỹ thuật cụ thể. Các model như SV08-20, SV10-20, RV08-20, CV08-20 và FR10-39A có thể được kiểm tra theo thông tin đặt hàng mà khách cung cấp.

Với các yêu cầu chưa xác định được mã đầy đủ, hình ảnh thân van, ký hiệu thủy lực hoặc thông tin cụm manifold sẽ hỗ trợ quá trình đối chiếu. Việc kiểm tra đúng model trước khi đặt hàng giúp hạn chế sai khác về chức năng và khả năng lắp đặt.
