Van giảm áp Spirax Sarco – Đặc điểm, model và cách lựa chọn

Van giảm áp Spirax Sarco là thiết bị tự động kiểm soát áp suất phía sau theo giá trị được cài đặt. Khi áp suất hoặc lưu lượng thay đổi, van sẽ điều chỉnh độ mở để duy trì trạng thái vận hành phù hợp. Cơ chế này giúp hệ thống sử dụng nguồn hơi hoặc khí có áp suất cao nhưng vẫn cung cấp đúng mức áp suất cho từng nhánh thiết bị.

Spirax Sarco phát triển nhiều dòng van giảm áp với cấu tạo và phạm vi làm việc khác nhau. BRV2S và BRV2B thuộc nhóm tác động trực tiếp, có thiết kế gọn và không cần nguồn điều khiển ngoài. DP143 và DP163 sử dụng cơ cấu pilot, phù hợp với hệ thống cần khả năng điều chỉnh lưu lượng lớn và độ ổn định cao hơn.

Việc chọn van không thể chỉ dựa trên kích thước đường ống hoặc tên dòng sản phẩm. Người mua phải xác định đồng thời môi chất, áp suất đầu vào, áp suất đầu ra, nhiệt độ và lưu lượng. Tiêu chuẩn kết nối, vật liệu thân và dải lò xo cũng cần được kiểm tra trước khi xác nhận cấu hình.

Đặc điểm của van giảm áp Spirax Sarco

Van giảm áp Spirax Sarco thường có thân dạng cầu, bên trong bố trí đĩa van và bệ van để kiểm soát tiết diện dòng chảy. Phía trên thân là cụm điều chỉnh chứa lò xo, màng hoặc ống xếp tùy theo từng model. Các bộ phận này phối hợp với nhau để tạo sự cân bằng giữa lực cài đặt và áp suất phản hồi.

Trên thân van thường có mũi tên thể hiện chiều chuyển động của môi chất. Kích thước, vật liệu hoặc cấp áp suất có thể được đúc trực tiếp trên thân. Nhãn sản phẩm cung cấp thông tin về model, phạm vi điều chỉnh và những dữ liệu cần thiết để nhận diện cấu hình.

Hình dáng bên ngoài không đủ để xác định chính xác một van giảm áp. Nhiều phiên bản có cùng kích thước thân nhưng sử dụng lò xo, bộ làm kín hoặc tiêu chuẩn mặt bích khác nhau. Vì vậy, model đầy đủ và hình ảnh nhãn sản phẩm luôn là căn cứ quan trọng khi đặt hàng hoặc tìm phụ tùng.

Nguyên lý điều chỉnh áp suất của van

Lò xo trong van tạo lực cài đặt ban đầu, còn áp suất phía sau tạo lực phản hồi lên màng hoặc ống xếp. Khi hai lực đạt trạng thái cân bằng, đĩa van giữ một độ mở tương ứng. Nếu áp suất phía sau thay đổi, trạng thái cân bằng bị phá vỡ và vị trí đĩa van được điều chỉnh lại.

Khi áp suất đầu ra giảm xuống dưới giá trị cài đặt, lực lò xo làm van mở rộng hơn. Lượng môi chất đi qua tăng lên và áp suất phía sau được phục hồi. Khi áp suất đầu ra tăng, lực phản hồi tác động theo hướng đóng bớt van để hạn chế lưu lượng.

Quá trình điều chỉnh diễn ra liên tục trong suốt thời gian vận hành. Van không duy trì một vị trí mở cố định mà thay đổi theo nhu cầu thực tế. Khả năng duy trì áp suất phụ thuộc vào kích thước van, dải lò xo và điều kiện của từng hệ thống.

Phân biệt van tác động trực tiếp và van pilot

Van giảm áp tác động trực tiếp BRV2

Dòng BRV2 sử dụng áp suất đầu ra tác động trực tiếp lên bộ phận cảm biến. Lực phản hồi được cân bằng với lực của lò xo điều chỉnh, qua đó kiểm soát vị trí đĩa van. Cấu tạo này tương đối gọn, có ít đường dẫn điều khiển và không cần điện hoặc khí nén phụ trợ.

BRV2S sử dụng ống xếp bằng thép không gỉ, trong khi BRV2B sử dụng ống xếp bằng phosphor bronze. Các phiên bản BRV2SP và BRV2BP có đường cảm biến áp suất ngoài. Tín hiệu được lấy tại một vị trí ổn định phía sau van thay vì ngay tại cửa ra.

Dòng BRV2 có thể được cung cấp với kết nối ren hoặc mặt bích tùy kích thước và cấu hình. Khi đặt mua, khách hàng cần ghi rõ tiêu chuẩn kết nối, dải lò xo và điều kiện vận hành. Chỉ ghi tên BRV2S hoặc BRV2B thường chưa đủ để xác định chính xác sản phẩm.

Van giảm áp điều khiển pilot DP

Dòng DP sử dụng một van pilot nhỏ để điều khiển áp suất trong buồng màng của van chính. Sự thay đổi áp suất trong buồng màng tạo lực đóng mở van chính. Cơ cấu này giúp van xử lý lưu lượng lớn và phản ứng hiệu quả khi điều kiện vận hành biến động.

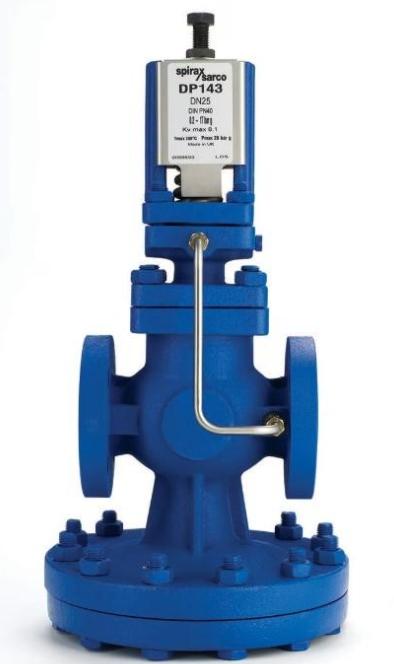

DP143 có thân thép đúc và được cung cấp với nhiều phiên bản kỹ thuật. DP143G sử dụng cấu hình làm kín mềm, DP143H hướng đến điều kiện nhiệt độ cao, còn DP143Y có phạm vi điều khiển áp suất thấp. Ý nghĩa hậu tố phải được đối chiếu với datasheet của đúng kích thước sản phẩm.

DP163 có cơ chế pilot tương tự nhưng sử dụng thân thép không gỉ. Dòng sản phẩm này cũng có các phiên bản DP163G và DP163Y. Việc thay thế DP143 bằng DP163 không nên chỉ dựa vào vật liệu thân, bởi giới hạn áp suất, nhiệt độ và kết cấu bên trong vẫn cần được kiểm tra.

Bảng phân biệt các dòng van giảm áp Spirax Sarco

Bảng trên giúp nhận diện sự khác nhau giữa các dòng sản phẩm phổ biến. Cấu hình thực tế có thể thay đổi theo kích thước, kiểu kết nối và thị trường cung cấp. Thông số cuối cùng phải được xác nhận bằng datasheet và mã đặt hàng đầy đủ.

Những thông số cần xác định khi chọn van

Áp suất đầu vào và đầu ra

Áp suất đầu vào cần được cung cấp ở cả giá trị thấp nhất và cao nhất. Giá trị này ảnh hưởng trực tiếp đến khả năng cung cấp lưu lượng và giới hạn cơ khí của van. Chỉ sử dụng áp suất danh nghĩa của đường ống có thể dẫn đến kết quả lựa chọn không chính xác.

Áp suất đầu ra là mức cần duy trì sau van và quyết định dải lò xo phù hợp. Giá trị cài đặt nên nằm trong vùng làm việc thuận lợi của lò xo, không nên sát hai giới hạn. Nếu tỷ lệ giảm áp quá lớn, hệ thống có thể cần giảm áp qua nhiều cấp để hạn chế tiếng ồn và xói mòn.

Đơn vị áp suất cũng phải được ghi rõ trong yêu cầu kỹ thuật. Bar, barg, kPa và MPa không thể sử dụng thay thế tùy ý. Người cung cấp cần biết thông số được tính theo áp suất tương đối hay áp suất tuyệt đối.

Lưu lượng nhỏ nhất và lớn nhất

Lưu lượng quyết định năng lực làm việc và kích thước thực tế của van. Đối với hơi, lưu lượng thường được thể hiện bằng kg/h. Đối với khí, cần ghi rõ điều kiện nhiệt độ và áp suất dùng để quy đổi giá trị lưu lượng.

Cả lưu lượng nhỏ nhất và lớn nhất đều cần được xem xét khi tính chọn. Van quá lớn thường chỉ làm việc ở hành trình mở rất nhỏ, dễ tạo dao động và giảm độ ổn định. Van quá nhỏ lại không đủ khả năng cấp lưu lượng khi nhu cầu tăng cao.

Kích thước van không nhất thiết phải bằng kích thước đường ống. Một van nhỏ hơn vẫn có thể được lắp bằng côn thu và côn mở nếu đáp ứng đúng năng lực lưu lượng. Việc lựa chọn phải dựa trên tính toán thay vì đối chiếu đường kính đơn thuần.

Môi chất và nhiệt độ vận hành

Hơi bão hòa, hơi quá nhiệt, khí nén và khí công nghiệp có đặc tính làm việc khác nhau. Nhiệt độ ảnh hưởng đến giới hạn áp suất, vật liệu thân và độ bền của bộ làm kín. Vì vậy, thông tin về môi chất phải được mô tả cụ thể trong yêu cầu báo giá.

Môi trường có tính ăn mòn có thể cần thân thép không gỉ, nhưng vật liệu thân chưa phản ánh toàn bộ khả năng tương thích. Đĩa van, bệ van, màng, ống xếp và gioăng làm kín cũng tiếp xúc với môi chất. Từng chi tiết phải phù hợp với nhiệt độ và thành phần hóa học của hệ thống.

Đối với oxy hoặc những loại khí đặc biệt, khách hàng cần yêu cầu nhà sản xuất xác nhận cấu hình. Một phiên bản dùng được cho khí nén thông thường chưa chắc đáp ứng yêu cầu về độ sạch và an toàn của oxy.

Kích thước và tiêu chuẩn kết nối

Van giảm áp Spirax Sarco có thể sử dụng kết nối ren hoặc mặt bích. Với kết nối ren, cần phân biệt BSP và NPT. Với mặt bích, người mua phải xác định DN, PN hoặc ANSI Class theo hệ thống hiện hữu.

Hai mặt bích có cùng đường kính danh nghĩa vẫn có thể khác kích thước, số lỗ và khả năng chịu áp. Không nên thay thế tiêu chuẩn kết nối nếu chưa kiểm tra bản vẽ. Kích thước tổng thể cũng phải được đối chiếu khi lắp van mới vào vị trí của thiết bị cũ.

Cách kiểm tra van Spirax Sarco khi nhận hàng

Model trên nhãn phải trùng với nội dung đơn đặt hàng và báo giá đã xác nhận. Người nhận hàng cần kiểm tra kích thước, tiêu chuẩn kết nối, dải lò xo và hướng dòng chảy. Mọi hậu tố trong model đều phải được đối chiếu vì chúng có thể thể hiện sự khác biệt quan trọng về cấu tạo.

Thân van cần còn nguyên vẹn, không nứt, móp hoặc có dấu hiệu va đập. Bề mặt mặt bích không được trầy xước nghiêm trọng, còn đầu ren phải được bảo vệ trong quá trình vận chuyển. Các cổng tín hiệu và đường pilot cần sạch, không bị tắc bởi bụi hoặc vật liệu đóng gói.

Tài liệu đi kèm phải phù hợp với mã hàng thực tế. Catalog, datasheet, packing list, CO và CQ nên được kiểm tra ngay khi tiếp nhận. Nếu dự án yêu cầu chứng từ đặc biệt, nội dung này cần được thống nhất trước khi phát hành đơn hàng.

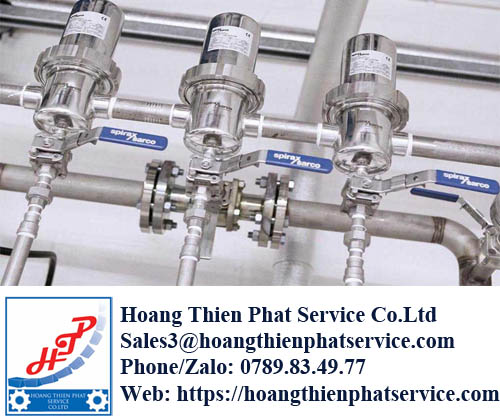

Bố trí trạm giảm áp đúng kỹ thuật

Một cụm giảm áp hoàn chỉnh thường bao gồm nhiều thiết bị hỗ trợ thay vì chỉ có van chính. Bộ lọc chữ Y được bố trí trước van để giữ cặn rỉ và tạp chất trong đường ống. Đối với hơi, bộ tách ẩm và bẫy hơi giúp hạn chế nước ngưng đi qua van với tốc độ cao.

Đồng hồ áp suất nên được lắp ở phía trước và phía sau van để phục vụ cài đặt và kiểm tra. Khi đo trên đường hơi, đồng hồ cần có phụ kiện bảo vệ phù hợp. Van chặn hai đầu hỗ trợ cô lập cụm thiết bị trong quá trình kiểm tra hoặc bảo dưỡng.

Đường cảm biến ngoài phải lấy tín hiệu tại vị trí có áp suất ổn định. Điểm lấy áp cần cách xa côn mở, co ống hoặc những khu vực có nhiễu động mạnh. Đường tín hiệu không được tắc nghẽn hoặc tích tụ quá nhiều nước ngưng.

Van an toàn phía hạ áp vẫn cần được bố trí theo yêu cầu thiết kế. Van giảm áp chỉ thực hiện chức năng điều chỉnh, không thay thế thiết bị bảo vệ quá áp. Áp suất cài đặt của van an toàn phải phù hợp với giới hạn chịu áp của đường ống và thiết bị phía sau.

Nguyên nhân khiến van điều chỉnh không ổn định

Áp suất đầu ra liên tục dao động

Van có kích thước quá lớn thường làm việc ở độ mở rất nhỏ, khiến cơ cấu điều chỉnh liên tục thay đổi quanh vị trí cân bằng. Dao động tải nhanh hoặc điểm lấy tín hiệu không phù hợp cũng có thể gây hiện tượng tương tự. Với dòng pilot, cặn bẩn trong đường dẫn điều khiển làm phản ứng của van trở nên chậm hoặc không đều.

Quá trình kiểm tra nên bắt đầu từ điều kiện vận hành thực tế, sau đó mới đánh giá tình trạng của van. Cần đo áp suất đầu vào, đầu ra và lưu lượng tại thời điểm xuất hiện dao động. Thay van khi chưa xác định nguyên nhân có thể không giải quyết được vấn đề.

Áp suất đầu ra không đạt mức cài đặt

Van thiếu năng lực lưu lượng sẽ làm áp suất phía sau giảm mạnh khi nhu cầu tăng. Bộ lọc bị nghẹt, van chặn chưa mở hoàn toàn hoặc áp suất nguồn thấp cũng tạo ra biểu hiện tương tự. Vì vậy, cần kiểm tra toàn bộ cụm đường ống trước khi điều chỉnh thêm lò xo.

Lò xo không đúng dải sẽ khiến van không thể đạt giá trị yêu cầu dù đã thay đổi vít điều chỉnh. Siết lò xo quá giới hạn không làm tăng phạm vi vận hành của van. Cách xử lý đúng là đối chiếu model, dải lò xo và dữ liệu kỹ thuật ban đầu.

Áp suất tăng khi hệ thống ngừng tiêu thụ

Cặn bẩn bám trên bệ van có thể làm đĩa van không đóng kín hoàn toàn. Bề mặt làm kín bị xước hoặc biến dạng cũng tạo đường rò nhỏ qua van. Khi không có lưu lượng tiêu thụ, lượng rò này làm áp suất phía sau tăng dần.

Hiện tượng tăng áp không tải cần được kiểm tra cẩn thận trước khi kết luận lỗi điều chỉnh. Van phải được cô lập và tháo kiểm tra theo tài liệu của nhà sản xuất. Thiết bị bảo vệ quá áp phía sau vẫn phải duy trì trạng thái hoạt động độc lập.

Bảo trì và lựa chọn phụ tùng thay thế

Chu kỳ bảo trì van phụ thuộc chất lượng môi chất, tần suất vận hành và mức độ ổn định của hệ thống. Bộ lọc cần được vệ sinh trước khi chênh áp tăng quá cao. Người vận hành cũng nên theo dõi tiếng ồn, rung, rò rỉ và sự thay đổi bất thường của áp suất.

Trước khi tháo van, đường ống phải được cô lập hoàn toàn. Áp suất cần được xả hết và nhiệt độ phải giảm về mức an toàn. Không được tháo cụm lò xo, màng hoặc pilot khi thiết bị còn chịu áp lực.

Phụ tùng phải được chọn theo đúng dòng van, kích thước và phiên bản. Màng, lò xo, đĩa van, bệ van và bộ làm kín không nên lựa chọn chỉ bằng hình ảnh. Hai chi tiết có hình dáng tương tự vẫn có thể khác vật liệu hoặc giới hạn vận hành.

Khi cần mua phụ tùng, khách hàng nên gửi ảnh nhãn, model, kích thước và số serial. Hình ảnh chi tiết cũ cũng giúp nhận diện sản phẩm khi nhãn đã mờ. Việc cung cấp đầy đủ thông tin sẽ hạn chế mua nhầm bộ phụ tùng không tương thích.

Nhà cung cấp van giảm áp Spirax Sarco tại Việt Nam

Van giảm áp Spirax Sarco có nhiều phiên bản với đặc điểm bên ngoài tương đối giống nhau. Việc nhận diện phải dựa trên model, hậu tố, dải lò xo, kích thước và tiêu chuẩn kết nối. Khách hàng không nên chọn thiết bị chỉ dựa vào hình ảnh hoặc đường kính đường ống.

BRV2S và BRV2B thuộc nhóm van tác động trực tiếp, trong khi DP143 và DP163 sử dụng cơ cấu pilot. Mỗi dòng có vật liệu và phạm vi vận hành riêng. Sản phẩm phù hợp phải được xác định bằng dữ liệu kỹ thuật thực tế của hệ thống.

Khi cần báo giá van mới hoặc phụ tùng thay thế, khách hàng nên gửi đầy đủ thông số và hình ảnh nhãn sản phẩm. Thông tin rõ ràng giúp quá trình kiểm tra model diễn ra nhanh hơn. Đây cũng là cơ sở để xác nhận đúng cấu hình trước khi đặt hàng.
