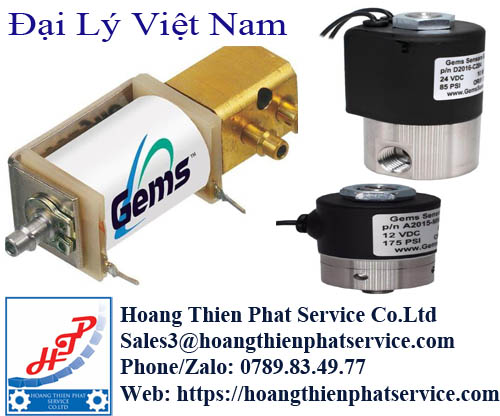

Van điện từ GEMS cho chất lỏng – Kiểm soát dòng chảy chính xác

Van điện từ GEMS cho chất lỏng là giải pháp đóng mở và phân phối lưu chất tự động trong những hệ thống yêu cầu thiết bị nhỏ gọn, phản hồi nhanh và hoạt động ổn định. Sản phẩm được sử dụng để điều khiển nước, dung dịch xử lý, mực in, hóa chất tương thích, chất làm mát và nhiều loại chất lỏng kỹ thuật khác.

Thay vì sử dụng cơ cấu vận hành thủ công, van GEMS nhận tín hiệu điện từ bộ điều khiển để thay đổi trạng thái dòng chảy. Nhờ đó, thiết bị phù hợp với máy OEM, hệ thống phân tích, dây chuyền định lượng, thiết bị xử lý nước và các cụm điều khiển chất lỏng tự động.

Van điện từ GEMS cho chất lỏng là gì?

Đây là loại van sử dụng cuộn coil điện từ để điều khiển chuyển động của lõi van. Khi được cấp điện, từ trường sinh ra sẽ hút pít-tông, làm thay đổi vị trí đóng hoặc mở của cửa van. Khi ngắt điện, lò xo đưa pít-tông trở về trạng thái ban đầu.

GEMS phát triển nhiều cấu hình van 2 ngả và 3 ngả. Van 2 ngả thường được dùng để đóng hoặc mở một đường chất lỏng, trong khi van 3 ngả có thể chuyển hướng, cấp hoặc xả dòng chảy. Theo danh mục van điện từ chính thức của GEMS, sản phẩm có nhiều lựa chọn về áp suất, lưu lượng, điện áp coil và kiểu lắp đặt.

Van thường đóng và van thường mở

Van thường đóng, ký hiệu N.C., giữ đường chất lỏng ở trạng thái đóng khi chưa cấp điện. Khi coil được kích hoạt, cửa van mở và lưu chất đi qua. Đây là cấu hình phổ biến trong các hệ thống cần tự động ngắt dòng khi mất nguồn.

Van thường mở, ký hiệu N.O., cho phép chất lỏng đi qua khi chưa cấp điện và đóng lại khi nhận tín hiệu. Việc lựa chọn N.C. hay N.O. cần dựa trên trạng thái an toàn mong muốn của máy khi xảy ra mất điện hoặc sự cố điều khiển.

Đặc điểm của van điện từ GEMS cho chất lỏng

Van GEMS nổi bật ở thiết kế nhỏ gọn, phù hợp với những cụm máy có không gian lắp đặt hạn chế. Cơ cấu tác động trực tiếp giúp van phản hồi nhanh mà không phải phụ thuộc hoàn toàn vào áp suất chênh lệch của lưu chất. Điều này mang lại lợi thế khi kiểm soát dòng chất lỏng lưu lượng nhỏ hoặc hệ thống áp suất thấp.

Danh mục van GEMS hiện có các lựa chọn lắp nối tiếp trên đường ống, lắp trên manifold hoặc sub-base. Tùy từng series, thân van có thể được chế tạo từ đồng, thép không gỉ hoặc nhựa kỹ thuật. Dải Cv tổng thể của danh mục nằm trong khoảng 0,018–0,430 và một số cấu hình có mức áp suất lên đến 1.000 psi; đây là phạm vi toàn danh mục, không phải thông số mặc định cho mọi model.

Độ kín của van cũng là yếu tố quan trọng đối với hệ thống chất lỏng. Cấu trúc pít-tông kín giúp hạn chế rò rỉ bên trong khi van đóng. Tuy nhiên, hiệu quả làm kín còn phụ thuộc vào loại lưu chất, nhiệt độ, áp suất và vật liệu gioăng được lựa chọn.

Các dòng van điện từ GEMS tiêu biểu

Trong đó, BG Series là dòng van tác động trực tiếp có công suất coil tham khảo 7 W, áp suất chênh lệch vận hành tối đa đến 400 psi, tương đương khoảng 28 bar. Thông số chính xác phải được kiểm tra theo mã cấu hình, kích thước lỗ van, vật liệu thân và loại gioăng.

Chọn vật liệu cho van điện từ GEMS

Vật liệu thân van

Thân van là bộ phận tiếp xúc trực tiếp với chất lỏng nên phải có khả năng tương thích hóa học. Đồng thường được sử dụng cho nước và các lưu chất thông dụng. Thép không gỉ thích hợp hơn với môi trường yêu cầu chống ăn mòn, độ sạch hoặc độ bền cao. Đối với một số ứng dụng chuyên biệt, thân nhựa kỹ thuật giúp giảm khối lượng và tăng khả năng kháng một số hóa chất.

Theo hướng dẫn vật liệu của GEMS, hãng cung cấp các lựa chọn như đồng, nhôm, inox 303, 304, 316 và 430F tùy dòng sản phẩm. Inox 316 có khả năng tương thích với nhiều môi chất nhưng chi phí thường cao hơn.

Vật liệu gioăng làm kín

GEMS cung cấp nhiều loại gioăng như Nitrile, EPR, FKM/Viton, Silicone, FFKM, PTFE và Rulon. Nitrile, EPR hoặc Silicone có thể được xem xét cho nước và không khí. FKM phù hợp với một số loại mực in và hydrocarbon, còn PTFE thường được lựa chọn khi cần khả năng kháng hóa chất hoặc chịu nhiệt tốt hơn.

Không nên chọn gioăng chỉ dựa trên tên gọi chung của chất lỏng. Nồng độ, phụ gia, nhiệt độ và thời gian tiếp xúc đều có thể làm gioăng trương nở, chai cứng hoặc mất độ kín. Vì vậy, cần kiểm tra bảng tương thích hóa học và thử nghiệm thực tế trước khi sử dụng trong môi trường đặc biệt.

Ứng dụng của van điện từ GEMS cho chất lỏng

Van GEMS có thể được tích hợp trong hệ thống lọc và cấp nước, máy phân tích mẫu, thiết bị định lượng hóa chất, máy in công nghiệp, hệ thống làm mát bằng chất lỏng, thiết bị pha chế và máy móc OEM. Kích thước nhỏ giúp van dễ bố trí thành cụm nhiều kênh trên manifold.

Trong dây chuyền tự động, van có thể nhận tín hiệu từ PLC, bộ định thời, cảm biến mức, cảm biến áp suất hoặc bộ điều khiển lưu lượng. Quá trình cấp, ngắt và chuyển hướng chất lỏng nhờ đó được thực hiện đồng bộ, giảm phụ thuộc vào thao tác thủ công.

Cách chọn đúng model van điện từ GEMS

Trước khi xác định model, cần cung cấp tên chất lỏng, nồng độ, độ nhớt, nhiệt độ làm việc, áp suất đầu vào, áp suất đầu ra và lưu lượng yêu cầu. Tiếp theo là cấu hình 2 hay 3 ngả, trạng thái thường đóng hay thường mở, kích thước cổng kết nối và điện áp coil.

Hệ số Cv hoặc kích thước lỗ van cần đủ để đạt lưu lượng mong muốn nhưng không nên chọn quá lớn. Ngoài ra, phải xác định chế độ cấp điện liên tục hay ngắt quãng, kiểu đầu nối điện, cấp bảo vệ và không gian lắp đặt. Mã model đầy đủ đặc biệt quan trọng vì hai van cùng series vẫn có thể khác vật liệu, điện áp, gioăng và giới hạn áp suất.

Lắp đặt và bảo trì van GEMS

Đường ống nên được vệ sinh trước khi lắp để tránh cặn bẩn kẹt tại đế van. Van phải được lắp đúng chiều dòng chảy và sử dụng nguồn điện phù hợp với thông số coil. Một bộ lọc đặt trước van có thể giúp giảm nguy cơ hạt rắn gây rò rỉ hoặc làm pít-tông chuyển động không ổn định.

Trong quá trình vận hành, coil có thể ấm lên khi được cấp điện; đây là hiện tượng thường gặp ở van điện từ. Tuy nhiên, cần kiểm tra nếu nhiệt độ tăng bất thường, van phát tiếng rung, đóng mở chậm hoặc vẫn còn dòng chảy khi đã ngắt điện. Bảo trì đúng thời điểm giúp duy trì độ kín và hạn chế dừng máy ngoài kế hoạch.
