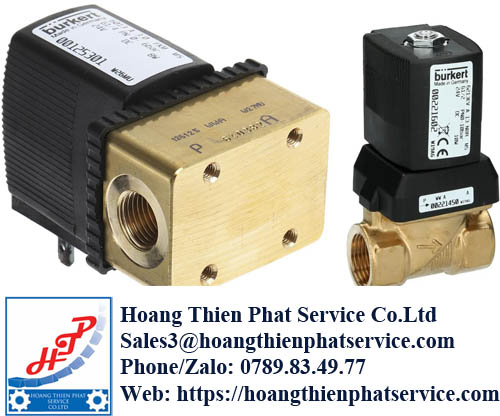

Cuộn coil van điện từ Bürkert: Cách nhận diện và thay thế chính xác
Một van Bürkert ngừng đóng mở chưa chắc đã hỏng toàn bộ. Trong nhiều trường hợp, nguyên nhân đến từ cuộn coil bị cháy, sai điện áp hoặc suy giảm lực hút. Thay đúng cuộn điện có thể giúp thiết bị hoạt động trở lại mà không cần đổi thân van.
Tuy nhiên, các coil có hình dáng giống nhau chưa chắc dùng thay thế cho nhau. Mỗi sản phẩm có điện áp, công suất, kích thước và kiểu kết nối riêng. Người mua cần đối chiếu đầy đủ thông tin trước khi đặt hàng.
Van Bürkert không hoạt động có phải do coil bị hỏng?
Khi van ngừng hoạt động, nhiều người thường thay coil ngay lập tức. Tuy nhiên, sự cố có thể bắt nguồn từ nguồn điện, dây dẫn hoặc cơ cấu bên trong van. Việc kiểm tra đúng trình tự giúp tránh thay phụ tùng không cần thiết.
Trước tiên, kỹ thuật viên cần xác nhận tín hiệu điều khiển đã đến van. Điện áp phải được đo ngay tại đầu nối của cuộn điện. Kết quả đo nên được thực hiện khi hệ thống đang phát lệnh.
Nếu nguồn điện đúng nhưng coil không tạo lực hút, cuộn dây có thể đã bị đứt. Coil cũng có thể bị cháy do quá áp hoặc nhiệt độ cao. Khi đó, sản phẩm cần được kiểm tra và thay thế.
Nếu coil vẫn phát từ trường, lỗi có thể nằm ở phần cơ khí. Lõi van bị kẹt sẽ ngăn thiết bị chuyển trạng thái. Cặn bẩn, màng hỏng hoặc áp suất không phù hợp cũng gây hiện tượng tương tự.
Những biểu hiện giúp nhận biết coil Bürkert gặp sự cố
Coil không tạo lực hút điện từ
Cuộn coil bình thường sẽ tạo từ trường khi được cấp đúng nguồn. Nếu không xuất hiện lực hút, dây quấn có thể đã bị đứt. Đầu nối điện hỏng cũng gây ra tình trạng này.
Kỹ thuật viên có thể kiểm tra điện trở của coil bằng đồng hồ đo phù hợp. Giá trị mạch hở thường cho thấy dây quấn không còn liên tục. Việc đo phải thực hiện sau khi đã ngắt nguồn.
Cuộn điện nóng nhanh bất thường
Coil van điện từ thường phát sinh nhiệt trong quá trình vận hành. Tuy nhiên, nhiệt tăng quá nhanh là dấu hiệu không bình thường. Nguyên nhân có thể đến từ điện áp sai hoặc lõi van bị kẹt.
Nhiệt độ môi trường cao cũng làm giảm khả năng tản nhiệt. Nếu vỏ coil đổi màu hoặc có mùi khét, cần ngắt nguồn ngay. Không nên tiếp tục vận hành để tránh hỏng thêm linh kiện.
Van rung và phát tiếng kêu liên tục
Điện áp thấp có thể làm lực hút của coil không ổn định. Lõi động lúc này rung liên tục nhưng không hoàn thành hành trình. Người vận hành có thể nghe tiếng rè tại vị trí lắp van.
Bụi bẩn hoặc cặn trong ống dẫn hướng cũng tạo ra hiện tượng rung. Vì vậy, cần kiểm tra cả phần điện và phần cơ khí. Thay coil riêng lẻ có thể không xử lý được nguyên nhân.
Vỏ coil xuất hiện vết nứt hoặc biến dạng
Vỏ nứt làm giảm khả năng bảo vệ dây quấn bên trong. Hơi ẩm có thể xâm nhập và gây chạm điện. Biến dạng thường liên quan đến nhiệt độ vận hành quá cao.
Không nên tiếp tục dùng coil đã có dấu hiệu cháy hoặc nứt vỏ. Những biện pháp sửa chữa tạm thời không đảm bảo độ an toàn. Coil mới phải tương thích với cụm van hiện hữu.
Hồ sơ cần chuẩn bị trước khi tìm coil Bürkert thay thế
Một hình ảnh tổng thể của van giúp nhận diện cấu trúc thiết bị. Ảnh nên thể hiện thân van, cuộn điện và đầu nối. Người mua cũng cần chụp rõ toàn bộ nội dung trên tem.
Thông tin quan trọng nhất thường gồm Type và Article No. Type cho biết dòng thiết kế của sản phẩm. Article No. hỗ trợ xác định cấu hình cụ thể do Bürkert sản xuất.
Điện áp phải được ghi rõ cả trị số và loại nguồn. Ví dụ, 24VDC khác hoàn toàn với 24VAC. Đối với coil AC, cần kiểm tra thêm tần số 50 Hz hoặc 60 Hz.
Công suất trên tem cũng là dữ liệu quan trọng. Hai coil cùng điện áp vẫn có thể khác công suất. Sự khác biệt ảnh hưởng đến lực hút và nhiệt độ hoạt động.
Nếu tem không còn đọc được, khách hàng nên cung cấp kích thước coil cũ. Đường kính lỗ tâm, chiều cao và kiểu giữ cần được kiểm tra. Tuy nhiên, kích thước chỉ là dữ liệu nhận diện bổ sung.
Giải mã các thông tin trên tem coil van Bürkert
Type giúp khoanh vùng dòng van
Bürkert sử dụng Type để phân loại từng nhóm sản phẩm. Những dòng thường gặp gồm Type 6011, 6013, 6014 và 6027. Ngoài ra còn có Type 6213, 6240, 6281 và 5282.
Cùng một Type vẫn có thể tồn tại nhiều phiên bản khác nhau. Điện áp, vật liệu và kiểu kết nối có thể thay đổi. Vì vậy, không nên đặt hàng chỉ dựa vào Type.
Article No. giúp xác định đúng cấu hình
Article No. thường là dãy số được in trên nhãn thiết bị. Mã này dùng để truy xuất cấu hình của từng sản phẩm. Người mua nên cung cấp đầy đủ tất cả chữ số trên tem.
Không nên bỏ các số 0 nằm ở đầu mã. Một chữ số sai có thể dẫn đến sản phẩm hoàn toàn khác. Hình ảnh tem rõ nét sẽ giúp quá trình đối chiếu chính xác hơn.
Điện áp quyết định khả năng tương thích
Coil Bürkert có thể sử dụng nguồn 12VDC, 24VDC hoặc 24VAC. Các phiên bản 110VAC và 230VAC cũng được sử dụng phổ biến. Mỗi loại phải được cấp đúng nguồn thiết kế.
Không được lắp coil 24VDC vào nguồn 24VAC. Hai nguồn có cùng trị số nhưng đặc tính điện khác nhau. Lắp sai có thể làm coil nóng hoặc không tạo đủ lực hút.
Kiểu đầu nối ảnh hưởng đến việc lắp đặt
Một số coil dùng giắc cắm điện tháo rời. Một số phiên bản được sản xuất với dây cáp liền. Thiết kế đặc biệt có thể sử dụng hộp đấu nối riêng.
Giắc cắm phải phù hợp với chân điện của coil. Gioăng cần được lắp đúng để hạn chế hơi ẩm xâm nhập. Đầu nối không kín có thể làm chân tiếp xúc bị oxy hóa.
Chọn coil theo nhóm van Bürkert đang sử dụng
Coil cho van tác động trực tiếp
Type 6011 và Type 6013 thuộc nhóm van điện từ tác động trực tiếp. Coil tạo lực để vận hành trực tiếp cơ cấu đóng kín. Nhóm này thường được dùng trong thiết bị nhỏ và hệ thống OEM.
Type 6014 thường xuất hiện trong mạch khí nén 3/2. Một số phiên bản sử dụng cấu trúc banjo. Kiểu thân van cần được xác nhận trước khi chọn phụ tùng.
Type 6027 được phát triển cho những điều kiện yêu cầu lực điện từ phù hợp. Coil của dòng này không nên thay bằng sản phẩm chỉ giống hình dáng. Công suất và kích thước lắp phải được đối chiếu.
Coil cho van màng trợ lực
Type 6213 và Type 6281 thuộc nhóm van màng trợ lực. Coil điều khiển một đường pilot nhỏ bên trong thiết bị. Chênh lệch áp suất giúp màng chính đóng hoặc mở.
Nếu áp suất không đáp ứng yêu cầu, van có thể không hoạt động. Hiện tượng này dễ bị nhầm với lỗi cuộn điện. Kỹ thuật viên cần kiểm tra điều kiện vận hành trước khi thay coil.
Type 5282 cũng sử dụng cấu trúc màng trong nhiều cấu hình. Dòng van này phù hợp với các lưu chất được nhà sản xuất cho phép. Vật liệu thân và gioăng phải tương thích với môi chất.
Coil cho van piston trợ lực
Type 6240 và Type 5404 sử dụng cấu trúc piston trong những phiên bản phù hợp. Các dòng này được ứng dụng với khí hoặc chất lỏng. Một số cấu hình phục vụ hệ thống có áp suất và nhiệt độ cao.
Nhiệt từ thân van có thể truyền sang cuộn điện. Vì vậy, coil thay thế phải phù hợp với điều kiện nhiệt. Không nên lắp phụ tùng tiêu chuẩn vào ứng dụng đặc biệt.
Vì sao coil có cùng điện áp vẫn không lắp được?
Điện áp chỉ là một phần trong quá trình lựa chọn. Hai coil 24VDC có thể khác công suất và lực hút. Kích thước lỗ tâm hoặc chiều cao cũng có thể không giống nhau.
Kiểu cố định coil là yếu tố cần kiểm tra tiếp theo. Một số thiết kế sử dụng đai ốc ở phía trên. Một số dòng dùng vít hoặc kết cấu giữ chuyên dụng.
Mạch điện tích hợp bên trong cũng có thể khác nhau. Một số phiên bản có chỉnh lưu, đèn LED hoặc mạch bảo vệ. Những khác biệt này ảnh hưởng trực tiếp đến khả năng kết nối.
Coil dùng trong khu vực nguy hiểm phải có chứng nhận phù hợp. Không được thay phiên bản phòng nổ bằng coil tiêu chuẩn. Việc thay sai có thể làm mất tính phù hợp của toàn bộ cụm van.
Những sai sót thường gặp khi đặt mua coil Bürkert
Nhiều yêu cầu báo giá chỉ ghi “coil Bürkert 24V”. Thông tin này chưa đủ để xác định sản phẩm. Nhà cung cấp vẫn cần Type, Article No. và hình ảnh tem.
Một sai sót khác là chọn coil theo màu vỏ. Màu sắc không phải căn cứ xác nhận khả năng tương thích. Các sản phẩm giống màu vẫn có thể khác điện áp hoặc công suất.
Một số người chỉ đo đường kính lỗ tâm của coil. Phương pháp này dễ dẫn đến lựa chọn sai. Hai coil có cùng lỗ tâm chưa chắc tạo lực điện từ giống nhau.
Việc dùng coil không rõ nguồn gốc cũng tiềm ẩn rủi ro. Thông số điện và vật liệu cách điện có thể không phù hợp. Van có thể hoạt động thiếu ổn định hoặc giảm tuổi thọ.
Kiểm tra coil mới trước khi đưa vào vận hành
Trước khi lắp đặt, cần đối chiếu tem coil mới với sản phẩm cũ. Điện áp, loại nguồn và công suất phải phù hợp. Kiểu đầu nối cũng cần được kiểm tra trực tiếp.
Kỹ thuật viên phải ngắt nguồn điện trước khi tháo coil. Áp suất và lưu chất trong hệ thống cũng cần được cô lập. Van phải nguội trước khi tiến hành công việc.
Coil mới cần được đặt hết hành trình trên ống dẫn hướng. Chi tiết giữ phải được lắp đúng vị trí. Không nên dùng lực quá mạnh làm biến dạng cụm van.
Sau khi đấu điện, người vận hành nên thử van theo từng chu kỳ. Cần quan sát tiếng rung, nhiệt độ và tốc độ phản hồi. Nếu có dấu hiệu bất thường, phải ngắt nguồn để kiểm tra lại.
Không được cấp điện cho coil khi cuộn điện đang tháo khỏi van. Trạng thái này có thể làm nhiệt tăng nhanh. Quy trình thử nghiệm phải tuân thủ yêu cầu an toàn của nhà máy.
Ứng dụng thực tế của cuộn coil van điện từ Bürkert
Trong hệ thống xử lý nước, coil điều khiển các van cấp và xả. Thiết bị còn được sử dụng trên máy lọc và cụm định lượng. Khả năng đóng mở tự động giúp hệ thống vận hành ổn định.
Trong hệ thống khí nén, coil nhận tín hiệu từ PLC hoặc relay. Van sau đó phân phối khí cho xi lanh và cơ cấu chấp hành. Phản hồi chính xác giúp dây chuyền duy trì đúng chu kỳ.
Ngành thực phẩm sử dụng van Bürkert trong nhiều công đoạn phù hợp. Ngành hóa chất cần lựa chọn vật liệu van theo môi chất. Coil chỉ là một thành phần trong toàn bộ cấu hình.
Thiết bị phòng thí nghiệm và máy OEM cũng thường dùng coil Bürkert. Những ứng dụng này yêu cầu kích thước nhỏ và độ ổn định cao. Việc chọn đúng mã giúp giảm thời gian dừng thiết bị.
Cung cấp cuộn coil van điện từ Bürkert tại Việt Nam
Hoàng Thiên Phát cung cấp cuộn coil Bürkert phục vụ bảo trì và thay thế. Sản phẩm được lựa chọn theo thông tin trên tem van. Điện áp, công suất và kiểu đầu nối đều được đối chiếu.
Khách hàng nên gửi ảnh rõ của coil cũ và toàn bộ cụm van. Hình ảnh cần nhìn thấy Type, Article No. và thông số nguồn. Thông tin lưu chất cũng hữu ích khi kiểm tra cấu hình.
Trường hợp mất tem cần cung cấp thêm kích thước thực tế. Khách hàng nên mô tả máy và điều kiện vận hành. Dữ liệu đầy đủ giúp rút ngắn thời gian xác định sản phẩm.
