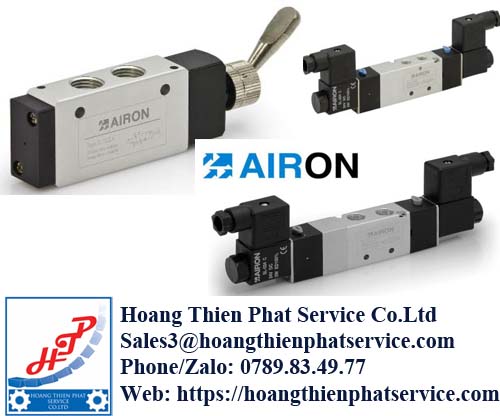

Van Đảo Chiều Khí Nén Airon
Van đảo chiều khí nén Airon là thiết bị được sử dụng để kiểm soát hướng di chuyển của khí nén trong hệ thống tự động hóa, qua đó điều khiển hoạt động của xy lanh, cơ cấu chấp hành và nhiều thiết bị khí nén khác. Sản phẩm của Airon được phát triển theo nhiều kiểu cấu hình van, phương thức điều khiển và kích thước kết nối khác nhau, giúp người sử dụng dễ dàng xây dựng hệ thống phù hợp với từng máy móc.
Trong dây chuyền sản xuất, van đảo chiều thường phải đóng mở liên tục theo chu kỳ vận hành của máy. Vì thế, khả năng chuyển trạng thái ổn định, kết cấu phù hợp và lựa chọn đúng cấu hình van là những yếu tố quan trọng. Van đảo chiều khí nén Airon hướng đến các hệ thống máy tự động, cụm điều khiển khí và thiết bị công nghiệp cần kiểm soát chính xác đường cấp – xả khí.
Van đảo chiều khí nén Airon đảm nhiệm chức năng gì?
Khác với van khóa chỉ thực hiện nhiệm vụ đóng hoặc mở dòng khí, van đảo chiều có nhiệm vụ thay đổi đường đi của khí nén giữa các cửa trên thân van. Khi trạng thái van thay đổi, khí nén được chuyển sang một cửa khác, đồng thời cửa còn lại có thể được kết nối với đường xả. Cách bố trí này cho phép điều khiển chuyển động tiến – lùi hoặc đóng – mở của cơ cấu khí nén.
Đây là lý do van đảo chiều Airon thường xuất hiện trong cụm điều khiển xy lanh. Tùy cấu hình hệ thống, van có thể được điều khiển bằng cuộn điện từ, tín hiệu khí hoặc cơ cấu cơ khí. Việc xác định đúng số cửa, số vị trí và kiểu tác động giúp hệ thống vận hành đúng trình tự thiết kế.
Khả năng chuyển hướng dòng khí
Nhiệm vụ chính của van là phân phối khí từ nguồn cấp đến các cửa làm việc. Khi van nhận tín hiệu điều khiển, cơ cấu bên trong thay đổi vị trí và hình thành đường dẫn khí mới. Quá trình chuyển đổi diễn ra nhanh để đáp ứng chu kỳ vận hành của máy.
Đối với hệ thống sử dụng xy lanh tác động kép, khả năng đảo chiều dòng khí đặc biệt quan trọng. Khí được cấp luân phiên vào hai khoang của xy lanh để tạo chuyển động tiến và lùi. Van Airon đóng vai trò trung gian thực hiện quá trình phân phối này.
Các cấu hình van đảo chiều Airon thường gặp
Khi tìm van đảo chiều khí nén Airon, chỉ dựa vào kích thước ren kết nối thường chưa đủ để xác định thiết bị phù hợp. Một van cần được nhận dạng thông qua cấu hình cửa, số trạng thái, phương thức kích hoạt, điện áp cuộn coil và đặc điểm kết nối.
Các cấu hình 3/2, 5/2 và 5/3 là những dạng thường được sử dụng trong hệ thống khí nén công nghiệp. Mỗi cấu hình đáp ứng một cách điều khiển khác nhau và không nên thay thế trực tiếp cho nhau nếu chưa kiểm tra sơ đồ khí.
Van Airon 3/2
Van 3/2 có ba cửa và hai vị trí làm việc. Cấu hình này thích hợp với các mạch khí đơn giản, đặc biệt là điều khiển cơ cấu tác động đơn hoặc thực hiện chức năng đóng, cấp và xả khí.
Tùy thiết kế, trạng thái ban đầu của van có thể thường đóng hoặc thường mở. Khi lựa chọn van Airon 3/2, cần kiểm tra trạng thái mặc định của van vì đặc điểm này ảnh hưởng trực tiếp đến hoạt động của thiết bị khi chưa có tín hiệu điều khiển.
Van Airon 5/2
Van 5/2 có năm cửa và hai trạng thái chuyển đổi. Đây là cấu hình phổ biến trong hệ thống điều khiển xy lanh khí nén tác động kép. Khí nén được phân phối luân phiên đến hai cửa làm việc trong khi phía còn lại được kết nối với cửa xả.
Van 5/2 có thể xuất hiện dưới dạng một cuộn điện từ kết hợp hồi vị hoặc dạng hai tín hiệu điều khiển tùy từng thiết kế. Khi thay van cũ, cần đối chiếu cấu hình điều khiển thay vì chỉ kiểm tra hình dạng bên ngoài.
Van Airon 5/3
Đối với mạch cần thêm trạng thái trung gian, cấu hình 5/3 mang lại nhiều khả năng kiểm soát hơn. Van có năm cửa nhưng ba vị trí hoạt động, trong đó vị trí giữa có thể được thiết kế theo từng chức năng của mạch khí.
Do trạng thái trung tâm ảnh hưởng trực tiếp đến hành vi của cơ cấu chấp hành, người sử dụng cần kiểm tra sơ đồ ký hiệu trên van hoặc tài liệu kỹ thuật trước khi lựa chọn. Hai van cùng dạng 5/3 nhưng khác trạng thái trung tâm không phải lúc nào cũng có thể thay thế cho nhau.
Van điện từ đảo chiều Airon
Một trong những cấu hình đáng chú ý là van điện từ đảo chiều Airon. Thiết bị sử dụng tín hiệu điện để tác động lên cơ cấu chuyển trạng thái của van. Khi cuộn coil được cấp điện, trạng thái đường khí thay đổi và tạo lệnh điều khiển cho cơ cấu phía sau.
Kiểu điều khiển này thuận tiện khi kết nối van với PLC, relay, bộ điều khiển máy hoặc hệ thống tự động hóa. Nhờ tín hiệu điện, quá trình đóng mở có thể được tích hợp vào chương trình vận hành và thực hiện theo chu kỳ sản xuất.
Điện áp cuộn coil cần được kiểm tra chính xác
Điện áp là thông tin quan trọng khi xác định van thay thế. Một hệ thống có thể sử dụng nguồn DC hoặc AC tùy thiết kế tủ điện. Lắp cuộn coil không đúng điện áp có thể khiến van không hoạt động đúng hoặc gây hư hỏng phần điện.
Khi gửi yêu cầu báo giá van điện từ Airon, nên cung cấp đầy đủ hình ảnh tem sản phẩm và thông tin điện áp trên coil. Nếu có mã sản phẩm hoàn chỉnh, việc đối chiếu cấu hình sẽ chính xác hơn và hạn chế nhầm phiên bản.
Cấu tạo của van đảo chiều khí nén Airon
Một van đảo chiều thường được hình thành từ thân van, các cửa kết nối khí, bộ phận chuyển hướng bên trong, hệ thống làm kín và cơ cấu nhận tín hiệu điều khiển. Với phiên bản điện từ, cụm coil và phần tác động điện từ được bố trí để chuyển trạng thái van khi nhận điện.
Các bộ phận bên trong được thiết kế để tạo đường dẫn khí tương ứng với từng trạng thái. Khi cơ cấu chuyển vị trí, một số cửa được kết nối với nguồn cấp trong khi những cửa khác được chuyển sang đường xả. Chính quá trình này tạo nên chức năng đảo chiều của thiết bị.
Thân van và các cổng kết nối
Thân van giữ các đường dẫn khí và là vị trí bố trí các cổng cấp, làm việc và xả. Kích thước cổng kết nối cần phù hợp với đường ống cũng như yêu cầu lưu lượng của hệ thống.
Nếu chọn cổng quá nhỏ cho một cơ cấu cần lưu lượng lớn, tốc độ chuyển động của xy lanh có thể bị ảnh hưởng. Ngược lại, việc sử dụng kích thước quá lớn không phải lúc nào cũng cần thiết và có thể làm tăng kích thước cụm van.
Bộ phận làm kín
Hệ thống làm kín có nhiệm vụ hạn chế rò rỉ giữa các đường khí bên trong van. Đây là chi tiết có ảnh hưởng đến độ ổn định của van sau thời gian vận hành dài.
Chất lượng khí nén cũng liên quan trực tiếp đến tuổi thọ của các bề mặt làm kín. Nước ngưng, bụi bẩn hoặc tạp chất đi vào van có thể làm tăng mức độ hao mòn, vì vậy hệ thống xử lý khí phía trước cần được duy trì đúng điều kiện.
Thông số cần xác định khi chọn van Airon
Đối với van đảo chiều khí nén Airon, mã hàng vẫn là thông tin ưu tiên nếu cần tìm đúng thiết bị đang sử dụng. Trong trường hợp không còn đọc được mã, người dùng có thể dựa vào thông số kỹ thuật và sơ đồ van để xác định sản phẩm tương đương.
Các dữ liệu quan trọng gồm cấu hình van, số cửa, số vị trí, kích thước kết nối, áp suất làm việc, điện áp điều khiển và kiểu tác động. Ngoài ra cần kiểm tra cách lắp đặt độc lập hay lắp trên cụm manifold nếu hệ thống sử dụng nhiều van.
Lưu lượng khí
Lưu lượng ảnh hưởng đến tốc độ cấp và xả khí của cơ cấu chấp hành. Một xy lanh có đường kính lớn hoặc cần chuyển động nhanh thường yêu cầu khả năng lưu thông khí cao hơn.
Do đó, không nên chọn van chỉ dựa trên kích thước ren. Hai sản phẩm có cùng kiểu kết nối vẫn có thể có đặc tính lưu lượng khác nhau tùy thiết kế đường khí bên trong.
Áp suất vận hành
Van cần hoạt động trong khoảng áp suất phù hợp với hệ thống. Nếu áp suất nguồn nằm ngoài phạm vi thiết kế, khả năng chuyển trạng thái và độ kín của van có thể bị ảnh hưởng.
Đối với máy đang vận hành ổn định, thông tin áp suất thực tế tại cụm khí là dữ liệu hữu ích khi tìm van thay thế. Điều này đặc biệt quan trọng với hệ thống có bộ điều áp riêng cho từng cụm máy.
Airon trong cụm điều khiển xy lanh khí nén
Trong một mạch xy lanh điển hình, khí nén từ nguồn được đưa qua bộ xử lý khí trước khi đến van đảo chiều. Van nhận tín hiệu điều khiển và phân phối khí đến các khoang của xy lanh. Tốc độ chuyển động có thể tiếp tục được điều chỉnh thông qua các thiết bị kiểm soát lưu lượng trong mạch.
Vì nằm giữa nguồn khí và cơ cấu chấp hành, van đảo chiều Airon ảnh hưởng trực tiếp đến trình tự hoạt động của xy lanh. Khi van chuyển trạng thái không hoàn toàn, bị kẹt hoặc rò khí, xy lanh có thể chạy chậm, không hết hành trình hoặc hoạt động không ổn định.
Những dấu hiệu cần kiểm tra van đảo chiều Airon
Sau thời gian vận hành, hệ thống có thể xuất hiện tình trạng van chuyển trạng thái chậm, khí thoát liên tục tại cửa xả hoặc cơ cấu chấp hành không hoạt động đúng lệnh. Tuy nhiên, không nên kết luận ngay rằng van đã hỏng vì nguyên nhân cũng có thể đến từ nguồn khí, đường ống hoặc tín hiệu điều khiển.
Với van điện từ, nên kiểm tra nguồn cấp đến coil trước. Sau đó có thể kiểm tra áp suất khí đầu vào, tình trạng đầu nối và khả năng chuyển trạng thái của van. Việc xác định đúng nguyên nhân giúp tránh thay mới một van vẫn còn hoạt động tốt.
Kiểm tra cuộn điện từ
Nếu có tín hiệu điều khiển nhưng van không đảo trạng thái, cuộn điện từ là một trong những bộ phận cần kiểm tra. Cần xác nhận đúng điện áp cấp và tình trạng kết nối điện.
Trong trường hợp coil hoạt động nhưng van vẫn không chuyển trạng thái, cần tiếp tục kiểm tra phần cơ khí và chất lượng khí nén. Tạp chất hoặc cặn bẩn bên trong có thể ảnh hưởng đến chuyển động của cơ cấu van.
Lựa chọn van Airon để thay thế thiết bị cũ
Khi thay van đảo chiều khí nén Airon đang sử dụng trên máy, cách an toàn nhất là đối chiếu mã sản phẩm đầy đủ. Nếu mã không còn rõ, cần ghi nhận càng nhiều thông tin trên thiết bị càng tốt.
Hình ảnh nên thể hiện tem van, cuộn coil, sơ đồ khí và vị trí các cổng kết nối. Các thông tin như điện áp, kích thước ren, số lượng cổng và kiểu điều khiển cũng giúp rút ngắn quá trình xác định sản phẩm.
Không nên lựa chọn chỉ dựa trên ngoại hình. Nhiều van khí nén có kích thước và hình dạng tương đối giống nhau nhưng khác sơ đồ hoạt động, điện áp hoặc lưu lượng. Sai khác nhỏ về cấu hình cũng có thể khiến van không tương thích với máy.
Van đảo chiều khí nén Airon trong hệ thống tự động hóa
Trong các dây chuyền tự động, van đảo chiều có thể được bố trí riêng lẻ hoặc tập trung thành cụm điều khiển. Tín hiệu từ PLC được gửi đến van theo chương trình, từ đó tạo chuỗi chuyển động cho xy lanh và các cơ cấu khí nén.
Cách điều khiển này được sử dụng trong máy đóng gói, máy lắp ráp, thiết bị cấp liệu, máy xử lý vật liệu và nhiều hệ thống sản xuất. Van không trực tiếp thực hiện chuyển động cơ học nhưng đóng vai trò quyết định hướng cấp khí đến cơ cấu thực hiện.
Van đảo chiều khí nén Airon Việt Nam
Khi tìm van đảo chiều khí nén Airon tại Việt Nam, người mua nên chuẩn bị mã sản phẩm hoặc thông tin kỹ thuật của van đang sử dụng. Đối với nhu cầu bảo trì nhà máy, việc xác định chính xác cấu hình đặc biệt quan trọng vì thiết bị mới cần tương thích với hệ thống điện, khí và vị trí lắp hiện hữu.
Ngoài van đảo chiều, hệ thống khí nén Airon còn có thể kết hợp với các thành phần khác trong cụm điều khiển để hoàn thiện quá trình cấp, phân phối và xử lý khí. Việc lựa chọn thiết bị theo cùng điều kiện vận hành giúp hệ thống đồng bộ hơn và thuận tiện cho bảo trì.
