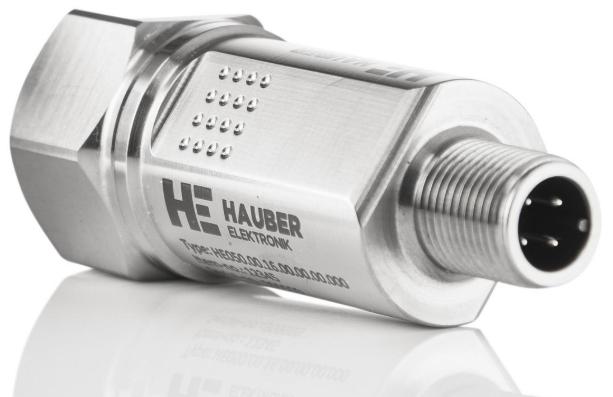

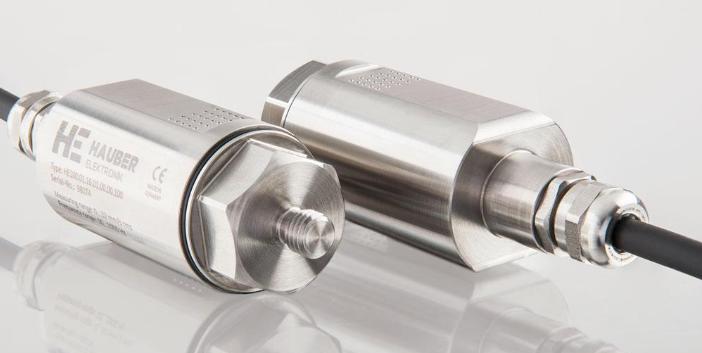

Cảm biến đo rung Hauber HE050, HE055 – Giám sát tình trạng máy bằng IO-Link và 4–20mA

Cảm biến đo rung Hauber HE050, HE055 thuộc dòng thiết bị giám sát rung động HE05x của Hauber Elektronik, nhà sản xuất đến từ Đức. Hai dòng sản phẩm được phát triển nhằm phục vụ nhu cầu theo dõi độ rung máy móc, đánh giá tình trạng hoạt động và kết nối dữ liệu đo với hệ thống điều khiển tự động.

Điểm đáng chú ý của Hauber HE050 và HE055 nằm ở khả năng đo nhiều đại lượng rung và hỗ trợ giao tiếp IO-Link trên các phiên bản tương ứng. Thay vì chỉ truyền một giá trị rung về bộ điều khiển, thiết bị có thể cung cấp nhiều thông tin đo lường giúp kỹ thuật viên đánh giá tình trạng máy chi tiết hơn.

Cảm biến đo rung Hauber HE050, HE055 phù hợp với động cơ điện, máy bơm, quạt, hộp giảm tốc và các cụm thiết bị quay cần giám sát liên tục. Đây cũng là nhóm sản phẩm đáng quan tâm đối với các nhà máy đang triển khai bảo trì dựa trên tình trạng thiết bị.

Hauber HE050 và HE055 khác nhau ở khả năng đo rung

Mặc dù cùng thuộc dòng HE05x, cảm biến rung Hauber HE050 và HE055 được phát triển với những khả năng giám sát khác nhau.

Hauber HE050 – Theo dõi vận tốc rung và gia tốc rung

Cảm biến đo rung Hauber HE050 có các cấu hình sử dụng tín hiệu analog 4–20mA và các cấu hình thông minh tích hợp IO-Link.

Ở phiên bản analog, thiết bị đo vận tốc rung hiệu dụng v-rms, với đơn vị mm/s. Tín hiệu đo được truyền về PLC hoặc bộ hiển thị để theo dõi rung động tại vị trí lắp đặt.

Đối với phiên bản IO-Link, Hauber HE050 có thể cung cấp những đại lượng như vận tốc rung v-rms, gia tốc rung a-rms và giá trị gia tốc đỉnh được giữ lại a-peak-hold.

Nhờ khả năng đo nhiều đại lượng, HE050 phù hợp với những nhà máy muốn thu thập thêm dữ liệu rung từ máy móc mà vẫn sử dụng hệ thống điều khiển hiện có.

Hauber HE055 – Giám sát rung với khả năng thu thập dữ liệu động

Cảm biến đo rung Hauber HE055 được phát triển cho những ứng dụng yêu cầu dữ liệu rung chi tiết hơn.

Bên cạnh các giá trị vận tốc rung và gia tốc rung, dòng HE055 hỗ trợ dữ liệu gia tốc rung thô a-raw. Chức năng này cho phép thu thập thông tin tín hiệu phục vụ phân tích rung động chuyên sâu thông qua hệ thống tương thích.

Hauber HE055 có khả năng làm việc với dải tần cao hơn dòng HE050, trong đó dữ liệu gia tốc rung thô hỗ trợ dải tần lên đến 12 kHz.

Đặc điểm này giúp HE055 phù hợp với những hệ thống cần theo dõi không chỉ mức rung tổng thể mà còn các biến đổi của tín hiệu rung theo thời gian.

Khi nào nên lựa chọn cảm biến rung Hauber HE050?

Trong nhiều nhà máy, nhu cầu giám sát rung bắt đầu từ việc theo dõi một thông số cơ bản tại động cơ, máy bơm hoặc quạt.

Nếu mục tiêu chính là đo vận tốc rung và truyền tín hiệu về PLC, phiên bản analog của Hauber HE050 có thể đáp ứng yêu cầu mà không cần bổ sung hạ tầng giao tiếp IO-Link.

Ngược lại, nếu bộ phận kỹ thuật muốn theo dõi đồng thời nhiều đại lượng đo, có thể lựa chọn phiên bản HE050 hỗ trợ IO-Link.

Ví dụ, một hệ thống máy bơm có thể sử dụng giá trị vận tốc rung để đánh giá mức rung tổng thể và bổ sung dữ liệu gia tốc rung nhằm quan sát những biến động khác trong quá trình vận hành.

Việc có thêm các đại lượng đo giúp kỹ thuật viên có cơ sở đánh giá tình trạng máy tốt hơn, đặc biệt khi kết hợp dữ liệu rung với nhiệt độ, dòng điện động cơ và điều kiện tải.

Hauber HE055 phù hợp với nhu cầu giám sát nào?

Đối với các dây chuyền sản xuất có giá trị cao, việc chỉ theo dõi một giá trị rung tổng thể đôi khi chưa cung cấp đủ thông tin để đánh giá những thay đổi cơ khí.

Cảm biến đo rung Hauber HE055 được thiết kế để hỗ trợ các hệ thống cần thu thập dữ liệu rung chi tiết hơn.

Thông qua IO-Link, thiết bị có thể truyền nhiều giá trị đo và hỗ trợ ghi nhận dữ liệu động để phục vụ phân tích.

Điều này có ý nghĩa đối với các cụm máy quay hoạt động liên tục, khi bộ phận bảo trì muốn theo dõi xu hướng rung động hoặc nghiên cứu nguyên nhân của những biến đổi bất thường.

Tuy nhiên, khả năng phân tích và chẩn đoán cuối cùng còn phụ thuộc vào phần mềm, bộ điều khiển và phương pháp xử lý dữ liệu được triển khai cùng cảm biến.

Thông số kỹ thuật cảm biến đo rung Hauber HE050, HE055

Thông số dòng Hauber HE050

Hauber HE050 được cung cấp với nhiều cấu hình khác nhau, trong đó có những đặc điểm kỹ thuật nổi bật:

Đại lượng đo: Vận tốc rung v-rms; các phiên bản IO-Link hỗ trợ thêm gia tốc rung a-rms và gia tốc đỉnh a-peak-hold.

Dải đo vận tốc rung: Có các phiên bản analog 0–16, 0–25, 0–32 và 0–50 mm/s. Phiên bản IO-Link hỗ trợ dải đo vận tốc rung đến 128 mm/s.

Dải đo gia tốc rung: Đến 10 g a-rms và 14 g a-peak-hold trên cấu hình IO-Link được công bố.

Dải tần số: Phiên bản analog thông dụng 10–1000 Hz; phiên bản IO-Link có khả năng cấu hình bộ lọc đo trong phạm vi được hỗ trợ.

Tín hiệu: Analog 4–20mA ba dây; IO-Link trên những phiên bản tương ứng.

Vật liệu: Vỏ thép không gỉ, phù hợp lắp đặt trên các cụm máy móc.

Thông số dòng Hauber HE055

Hauber HE055 được thiết kế với khả năng đo và thu thập dữ liệu rung mở rộng.

Đại lượng đo: Vận tốc rung v-rms, gia tốc rung a-rms, gia tốc đỉnh a-peak-hold và gia tốc rung thô a-raw.

Dải đo vận tốc rung: Đến 256 mm/s.

Dải đo gia tốc rung: Đến 34 g a-rms và 48 g a-peak-hold.

Dải tần số cho giá trị RMS: Có thể cấu hình trong phạm vi được hãng hỗ trợ, từ các dải tần thấp đến 1000 Hz.

Dải tần tín hiệu a-raw: Đến 12 kHz.

Giao tiếp: IO-Link, với các ngõ ra có thể cấu hình theo tính năng được hỗ trợ.

Chức năng bổ sung: Thu thập dữ liệu rung động phục vụ phân tích tình trạng máy.

Các thông số trên mô tả khả năng của từng dòng sản phẩm. Khi lựa chọn cảm biến Hauber HE050 hoặc HE055, cần đối chiếu với model cụ thể, bởi không phải phiên bản nào cũng hỗ trợ đầy đủ các chức năng.

Các model cảm biến đo rung Hauber HE050, HE055 nên biết

Hauber cung cấp nhiều mã đặt hàng nhằm đáp ứng yêu cầu đo rung và kết nối khác nhau.

Hauber HE050.0.0.0.002

Đây là phiên bản cảm biến rung Hauber HE050 sử dụng tín hiệu analog 4–20mA ba dây. Model có dải đo vận tốc rung 0–16 mm/s và dải tần 10–1000 Hz.

Sản phẩm phù hợp với hệ thống điều khiển cần tiếp nhận trực tiếp giá trị vận tốc rung qua ngõ vào analog.

Hauber HE050.0.0.0.003

Model được thiết kế với dải đo 0–25 mm/s và dải tần 10–1000 Hz, sử dụng tín hiệu analog 4–20mA.

Đây là lựa chọn có thể xem xét khi hệ thống cần dải đo vận tốc rung rộng hơn phiên bản 0–16 mm/s.

Hauber HE050.0.1.0.001

Phiên bản Hauber HE050 hỗ trợ giao tiếp IO-Link với khả năng đo nhiều đại lượng rung. Model có dải đo vận tốc rung đến 128 mm/s, gia tốc rung hiệu dụng đến 10 g và giá trị gia tốc đỉnh đến 14 g.

Thiết bị phù hợp với hệ thống giám sát cần cấu hình cảm biến và đọc dữ liệu đo thông qua IO-Link.

Hauber HE050.0.1.1.001

Cảm biến Hauber HE050.0.1.1.001 thuộc nhóm HE050 IO-Link, hỗ trợ đo vận tốc rung, gia tốc rung và giá trị gia tốc đỉnh.

Khi sử dụng trong hệ thống giám sát, kỹ thuật viên có thể cấu hình các thông số đo theo phạm vi mà nhà sản xuất cho phép.

Hauber HE055.0.1.0.001

Đây là một trong những model của dòng Hauber HE055 có giao tiếp IO-Link. Thiết bị hỗ trợ vận tốc rung đến 256 mm/s, gia tốc rung đến 34 g và gia tốc đỉnh đến 48 g.

Bên cạnh các đại lượng đo thông thường, HE055 còn hỗ trợ thu thập dữ liệu gia tốc rung thô để phục vụ phân tích.

Hauber HE055.0.1.1.001

Model thuộc dòng cảm biến rung thông minh HE055, tích hợp khả năng cấu hình và truyền dữ liệu thông qua IO-Link. Sản phẩm có thể được sử dụng trong các hệ thống theo dõi rung động cần đo nhiều thông số và hỗ trợ thu thập dữ liệu động.

Các mã HE050 và HE055 cần được kiểm tra cấu hình đầy đủ trước khi thay thế, đặc biệt khi hệ thống hiện tại đang sử dụng chức năng IO-Link hoặc một kiểu đầu ra cụ thể.

Ứng dụng Hauber HE050, HE055 trong hệ thống bảo trì nhà máy

Theo dõi độ rung máy bơm và động cơ

Máy bơm và động cơ điện thường phải hoạt động liên tục, trong khi việc kiểm tra thủ công không phải lúc nào cũng được thực hiện thường xuyên. Lắp đặt cảm biến đo rung Hauber HE050 hoặc HE055 tại vị trí phù hợp giúp hệ thống thu thập dữ liệu rung trong quá trình vận hành.

Khi giá trị rung thay đổi bất thường, bộ phận bảo trì có thể sử dụng dữ liệu để đánh giá tình trạng máy và xác định thời điểm kiểm tra.

Giám sát quạt và thiết bị thông gió

Với quạt công nghiệp, tình trạng mất cân bằng, bám bụi hoặc thay đổi kết cấu có thể làm gia tăng rung động.

Các cảm biến Hauber HE050 và HE055 hỗ trợ theo dõi mức rung theo thời gian, từ đó cung cấp thông tin phục vụ kế hoạch bảo trì.

Theo dõi hộp giảm tốc và hệ thống truyền động

Đối với hộp giảm tốc, rung động có thể chịu ảnh hưởng từ bánh răng, ổ trục, khớp nối hoặc tải làm việc. Việc lắp cảm biến giám sát rung giúp theo dõi mức dao động tổng thể của cụm máy.

Đối với những hệ thống yêu cầu dữ liệu chi tiết hơn, Hauber HE055 có thể được xem xét nhờ khả năng thu thập tín hiệu gia tốc rung động.

Ứng dụng trong hệ thống bảo trì dựa trên tình trạng máy

Bảo trì dựa trên tình trạng thiết bị là phương pháp sử dụng dữ liệu vận hành để hỗ trợ quyết định kiểm tra và bảo dưỡng. Cảm biến rung Hauber HE050, HE055 có thể đóng vai trò là thiết bị thu thập dữ liệu tại hiện trường.

Thông qua PLC, IO-Link Master hoặc hệ thống giám sát tương thích, dữ liệu từ cảm biến có thể được sử dụng để theo dõi sự thay đổi rung động và hỗ trợ lập kế hoạch bảo trì.

Lựa chọn Hauber HE050 hay HE055 cho nhà máy?

Nếu nhà máy chỉ cần theo dõi vận tốc rung thông qua ngõ vào analog, Hauber HE050 phiên bản 4–20mA là một lựa chọn đáng xem xét. Khi hệ thống có IO-Link và cần đọc nhiều đại lượng rung, phiên bản HE050 IO-Link có thể đáp ứng nhu cầu thu thập dữ liệu ở mức mở rộng.

Đối với ứng dụng cần khai thác dữ liệu rung động chi tiết, bao gồm tín hiệu gia tốc rung thô, Hauber HE055 là dòng nên được ưu tiên đánh giá.

Tuy nhiên, chọn HE055 không đồng nghĩa với việc mọi hệ thống đều có thể tự động phát hiện hư hỏng ổ trục hay bánh răng. Chức năng chẩn đoán còn phụ thuộc vào cách phân tích dữ liệu và giải pháp phần mềm đi kèm.

Cần cung cấp thông tin gì khi mua Hauber HE050, HE055?

Khi yêu cầu báo giá cảm biến đo rung Hauber HE050, HE055, khách hàng nên cung cấp chính xác model, số lượng và nhu cầu sử dụng. Nếu mua thay thế thiết bị đã lắp đặt, cần kiểm tra tín hiệu đầu ra đang sử dụng là 4–20mA hay IO-Link, đồng thời xác định dải đo, kiểu kết nối và cách cấu hình trong PLC.

Đối với những hệ thống mới, bộ phận kỹ thuật nên làm rõ loại máy cần giám sát, đại lượng rung mong muốn, yêu cầu thu thập dữ liệu và khả năng kết nối của hệ thống điều khiển.

Các thông tin này giúp xác định cấu hình sản phẩm phù hợp và hạn chế sai lệch trong quá trình đặt hàng.

Cảm biến đo rung Hauber HE050, HE055 – Giải pháp giám sát rung cho hệ thống tự động hóa

Cảm biến đo rung Hauber HE050, HE055 cung cấp nhiều lựa chọn cho nhu cầu theo dõi rung động máy móc, từ truyền tín hiệu analog 4–20mA đến giao tiếp IO-Link và thu thập dữ liệu rung chuyên sâu.

Trong đó, Hauber HE050 phù hợp với các hệ thống cần đo rung cơ bản hoặc giám sát nhiều đại lượng qua IO-Link, còn Hauber HE055 hướng đến những ứng dụng cần thêm dữ liệu động để phục vụ phân tích tình trạng máy.

Việc lựa chọn đúng model, tín hiệu đầu ra và dải đo sẽ giúp cảm biến phù hợp với hệ thống điều khiển hiện hữu, đồng thời hỗ trợ nhà máy nâng cao hiệu quả theo dõi và bảo trì thiết bị.
