Cảm biến rung Hauber HE100 – Thiết bị đo độ rung 4–20mA của Đức

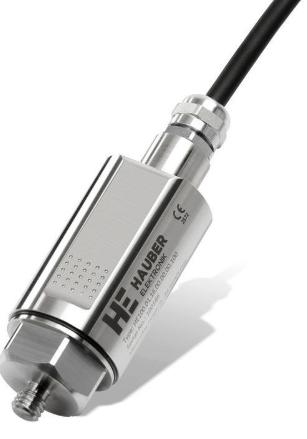

Cảm biến rung Hauber HE100 là thiết bị đo và giám sát độ rung được sản xuất bởi Hauber Elektronik, thương hiệu đến từ Đức. Sản phẩm được thiết kế để theo dõi vận tốc rung của máy móc, đặc biệt tại các vị trí ổ trục, động cơ điện, máy bơm, quạt và hệ thống truyền động.

Với tín hiệu đầu ra analog 4–20mA, cảm biến rung Hauber HE100 có thể kết nối với PLC, bộ hiển thị hoặc hệ thống giám sát để theo dõi sự thay đổi độ rung trong quá trình vận hành. Thiết bị phù hợp với các nhà máy muốn triển khai đo rung liên tục nhằm nhận biết sớm những dấu hiệu bất thường của máy móc.

Cảm biến rung Hauber HE100 được sử dụng để làm gì?

Độ rung là một trong những thông số quan trọng khi đánh giá tình trạng hoạt động của thiết bị quay. Trong quá trình vận hành, máy móc có thể xuất hiện rung động do mất cân bằng rotor, sai lệch đồng tâm, lỏng kết cấu hoặc các vấn đề liên quan đến ổ trục.

Cảm biến rung Hauber HE100 được lắp trực tiếp lên vị trí cần giám sát để đo vận tốc rung hiệu dụng, ký hiệu v-rms, với đơn vị mm/s. Giá trị này được chuyển thành tín hiệu dòng điện 4–20mA và truyền về hệ thống điều khiển.

Ví dụ, khi một máy bơm hoạt động bình thường, giá trị rung có thể duy trì tương đối ổn định. Nếu xuất hiện sự thay đổi bất thường và độ rung tăng dần, tín hiệu từ Hauber HE100 có thể giúp hệ thống nhận biết tình trạng này và đưa ra cảnh báo theo ngưỡng được cài đặt.

Cảm biến không trực tiếp xác định chính xác nguyên nhân hư hỏng, nhưng cung cấp dữ liệu quan trọng để nhân viên kỹ thuật kiểm tra và đánh giá thiết bị.

Thông số kỹ thuật của cảm biến rung Hauber HE100

Hauber HE100 có nhiều cấu hình để đáp ứng yêu cầu đo rung tại từng vị trí. Một số đặc điểm kỹ thuật chính của dòng sản phẩm gồm:

Các thông số trên áp dụng theo cấu hình sản phẩm, không phải mọi mã HE100 đều giống nhau. Khi lựa chọn thay thế, cần kiểm tra đầy đủ mã đặt hàng và tài liệu kỹ thuật.

Các model cảm biến rung Hauber HE100

Một điểm cần lưu ý khi tìm mua cảm biến rung Hauber HE100 là HE100 chỉ là tên dòng sản phẩm, chưa phải mã đặt hàng hoàn chỉnh.

Các ký tự phía sau HE100 giúp xác định cấu hình đo, dải tần, kết nối và những yêu cầu kỹ thuật khác.

Hauber HE100.00.10.00.00.00.000

Đây là cấu hình cảm biến đo vận tốc rung với dải đo 0–10 mm/s, tần số 10–1000 Hz và đầu ra 4–20mA. Thiết bị sử dụng đầu nối M12 và phù hợp với các ứng dụng đo rung máy móc thông thường.

Hauber HE100.02.10.01.00.00.000

Model này có dải đo 0–10 mm/s và tần số 1–1000 Hz, phù hợp với những ứng dụng cần giám sát dải tần thấp hơn cấu hình tiêu chuẩn. Khi lựa chọn cần lưu ý phiên bản kết nối và yêu cầu chứng nhận tương ứng.

Hauber HE100.00.32.01.02.00.020

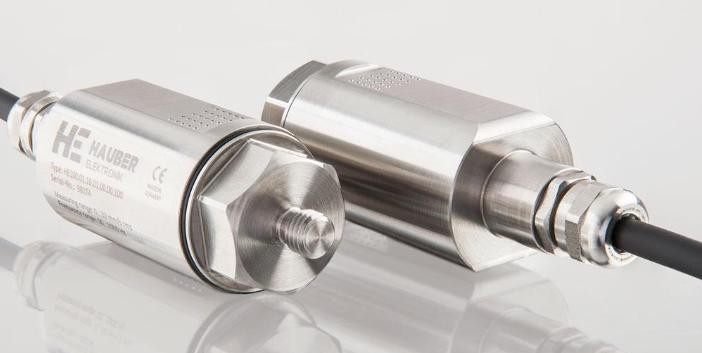

Đây là một cấu hình sử dụng dải đo 0–32 mm/s, tần số 1–1000 Hz, tín hiệu 4–20mA và cáp kết nối tích hợp dài 2 mét. Model có thể được xem xét cho những ứng dụng cần bố trí đầu cảm biến tại vị trí hạn chế lắp đầu nối rời.

Hauber HE100.03.64.01.00.00.100

Model thuộc dòng HE100 với dải đo 0–64 mm/s và tần số 1–1000 Hz. Đây là lựa chọn cần xem xét khi ứng dụng yêu cầu dải đo rung rộng hơn, với điều kiện phù hợp đặc tính máy và ngưỡng giám sát.

Các model trên không nên tự ý thay thế lẫn nhau khi chưa đối chiếu cấu hình kỹ thuật.

Ứng dụng cảm biến rung Hauber HE100 tại nhà máy

Giám sát độ rung động cơ điện

Động cơ điện hoạt động liên tục có thể xuất hiện những thay đổi về độ rung do mất cân bằng, sai lệch lắp đặt hoặc tình trạng cơ khí không ổn định. Cảm biến rung Hauber HE100 được gắn tại vị trí phù hợp trên thân máy hoặc gối đỡ ổ trục để theo dõi vận tốc rung.

Dữ liệu được đưa về hệ thống điều khiển giúp bộ phận bảo trì kiểm tra sự thay đổi trong quá trình hoạt động mà không phải đo thủ công liên tục.

Đo rung máy bơm công nghiệp

Đối với các hệ thống bơm nước, bơm hóa chất và bơm tuần hoàn, việc theo dõi rung động hỗ trợ phát hiện sự thay đổi bất thường trong điều kiện vận hành.

Hauber HE100 có thể được lắp tại cụm ổ trục hoặc vị trí đo phù hợp trên thân bơm. Giá trị đo giúp nhân viên kỹ thuật đánh giá tình trạng hoạt động và lên kế hoạch kiểm tra khi cần thiết.

Theo dõi độ rung quạt và hệ thống thông gió

Các thiết bị quạt công suất lớn thường có nguy cơ phát sinh rung động khi cánh quạt mất cân bằng, bám bụi hoặc kết cấu lắp đặt xuất hiện sự cố.

Cảm biến rung Hauber HE100 cung cấp tín hiệu đo liên tục để theo dõi độ rung và hỗ trợ cảnh báo trước khi tình trạng rung tăng đến mức nguy hiểm.

Giám sát hộp giảm tốc và hệ thống truyền động

Trong dây chuyền sản xuất, các cụm truyền động có thể hoạt động liên tục trong thời gian dài. Việc theo dõi rung động bằng Hauber HE100 giúp nhận biết những thay đổi về tình trạng cơ khí của thiết bị, đồng thời cung cấp dữ liệu phục vụ công tác bảo trì định kỳ.

Lựa chọn cảm biến rung Hauber HE100 khi thay thế thiết bị cũ

Khi khách hàng cần thay thế cảm biến rung Hauber HE100 đã sử dụng, việc xác định đúng model là yêu cầu quan trọng nhất. Hai cảm biến cùng thuộc dòng HE100 vẫn có thể khác nhau về dải đo, dải tần số hoặc phương thức kết nối.

Trước tiên, cần kiểm tra mã sản phẩm in trên thân cảm biến. Nếu không còn tem hoặc tem bị mờ, bộ phận kỹ thuật có thể cung cấp hình ảnh thiết bị, thông tin điện áp, dải đo và kiểu đầu nối hiện tại.

Đối với hệ thống sử dụng PLC, cần kiểm tra tín hiệu đầu vào và thang đo đã được cài đặt. Khi thay thế cảm biến 0–16 mm/s bằng một phiên bản 0–32 mm/s, việc giữ nguyên thang đo PLC có thể khiến giá trị hiển thị không chính xác.

Ngoài ra, nếu thiết bị được lắp trong khu vực có yêu cầu chống cháy nổ, cần đối chiếu chứng nhận của đúng mã sản phẩm. Không nên mặc định mọi phiên bản Hauber HE100 đều đáp ứng cùng một tiêu chuẩn chống cháy nổ.

Cần cung cấp thông tin gì khi yêu cầu báo giá Hauber HE100?

Để lựa chọn chính xác cảm biến rung Hauber HE100, khách hàng nên cung cấp model đầy đủ, số lượng cần mua, hình ảnh nhãn thiết bị và yêu cầu về thời gian giao hàng.

Trường hợp chưa xác định được mã hàng, có thể cung cấp thông tin về loại máy, vị trí đo rung, dải đo mong muốn, tần số đo và kiểu kết nối đang sử dụng. Đối với nhu cầu thay thế thiết bị nhập khẩu, cần làm rõ yêu cầu về chứng từ CO, CQ hoặc chứng nhận chuyên ngành nếu dự án có quy định riêng.

Cảm biến rung Hauber HE100 – Giải pháp theo dõi độ rung liên tục

Cảm biến rung Hauber HE100 phù hợp với các hệ thống cần đo vận tốc rung bằng tín hiệu 4–20mA. Với nhiều lựa chọn về dải đo và cấu hình kết nối, dòng sản phẩm này có thể phục vụ nhu cầu giám sát động cơ, máy bơm, quạt và các thiết bị quay tại nhà máy.

Khi đặt mua Hauber HE100, khách hàng cần ưu tiên xác định đúng mã sản phẩm thay vì chỉ lựa chọn theo tên dòng thiết bị. Điều này giúp đảm bảo khả năng tương thích với hệ thống hiện hữu và hạn chế phát sinh khi lắp đặt.
