Cảm biến mô-men xoắn HBM T40B – Torque Sensor đo lực xoắn trục quay chính xác

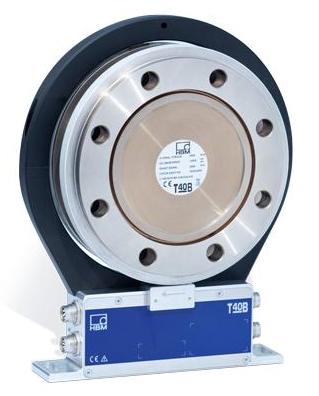

Cảm biến mô-men xoắn HBM T40B là thiết bị đo mô-men xoắn dạng mặt bích (Torque Flange Transducer), được phát triển bởi HBM – Hottinger Baldwin Messtechnik, thương hiệu thiết bị đo lường đến từ Đức, hiện thuộc HBK. Sản phẩm được sử dụng để đo mô-men xoắn trên hệ thống truyền động quay, băng thử động cơ, hộp số và thiết bị kiểm tra hiệu suất cơ khí.

Với dải đo từ 50 Nm đến 10 kNm, HBM T40B đáp ứng nhiều yêu cầu đo mô-men xoắn tĩnh và động. Thiết bị sử dụng công nghệ truyền tín hiệu kỹ thuật số không tiếp xúc, kết hợp thiết kế mặt bích có mô-men quán tính thấp, phù hợp với các hệ thống thử nghiệm có tốc độ quay cao.

HBM T40B được sử dụng ở vị trí nào trong hệ thống truyền động?

Trong một hệ thống thử nghiệm động cơ, việc xác định mô-men xoắn giúp kỹ thuật viên đánh giá khả năng truyền lực giữa động cơ và tải. Nếu chỉ theo dõi tốc độ quay hoặc dòng điện động cơ, người vận hành chưa thể xác định đầy đủ đặc tính cơ học của hệ thống.

Cảm biến mô-men xoắn HBM T40B được lắp trên đường truyền mô-men giữa các bộ phận quay, thông qua các kết cấu ghép nối cơ khí phù hợp. Khi hệ thống hoạt động, cảm biến ghi nhận mô-men xoắn truyền qua mặt bích và chuyển đổi thành tín hiệu đo.

Trong băng thử động cơ điện, HBM T40B hỗ trợ theo dõi mô-men xoắn ở nhiều chế độ vận hành. Đối với băng thử hộp số, thiết bị giúp ghi nhận sự thay đổi mô-men tại vị trí đo khi tải hoặc tốc độ quay thay đổi.

Điều này khiến HBM T40B trở thành một trong những dòng cảm biến mô-men xoắn đáng quan tâm đối với nhà sản xuất động cơ, đơn vị chế tạo máy và phòng thử nghiệm truyền động.

Các phiên bản cảm biến mô-men xoắn HBM T40B theo dải đo

Không phải mọi cảm biến HBM T40B đều có cùng khả năng đo. Hãng cung cấp nhiều phiên bản theo mô-men xoắn danh định để đáp ứng các mức tải khác nhau.

HBM T40B 50 Nm và 100 Nm thích hợp với những hệ thống thử nghiệm mô-men xoắn nhỏ, nơi yêu cầu đo chính xác lực xoắn trên trục truyền động.

HBM T40B 200 Nm và 500 Nm có thể được lựa chọn cho các băng thử động cơ và cụm truyền động có mô-men danh định tương ứng.

HBM T40B 1 kNm, 2 kNm và 3 kNm hướng đến hệ thống truyền động có khả năng chịu tải lớn hơn, bao gồm những ứng dụng thử nghiệm động cơ và hộp số.

HBM T40B 5 kNm và 10 kNm phục vụ các ứng dụng đo mô-men xoắn lớn trong thiết bị thử nghiệm công suất cao.

Việc lựa chọn đúng dải đo HBM T40B cần dựa trên mô-men vận hành, mô-men cực đại có thể xuất hiện và các điều kiện quá tải của hệ thống. Không nên chỉ lựa chọn cảm biến theo công suất động cơ mà bỏ qua tốc độ quay và đặc điểm tải.

Đo mô-men xoắn ở tốc độ quay cao với HBM T40B

Một đặc điểm quan trọng của cảm biến mô-men xoắn HBM T40B là khả năng làm việc trong các hệ thống quay tốc độ cao.

Tùy theo dải mô-men và phiên bản, T40B có thể đạt tốc độ danh định cao, với những cấu hình tốc độ cao lên đến 24.000 vòng/phút. Khả năng này phù hợp với các yêu cầu thử nghiệm truyền động điện hiện đại, nơi tốc độ quay và mô-men xoắn có thể thay đổi liên tục.

Bên cạnh đó, HBM T40B có thể được trang bị hệ thống đo tốc độ quay bằng nguyên lý từ tính. Khi kết hợp dữ liệu mô-men xoắn và tốc độ, hệ thống có thể tính toán công suất cơ học trên trục truyền động.

Nhờ vậy, cảm biến mô-men xoắn HBM T40B không chỉ phục vụ việc theo dõi lực xoắn mà còn hỗ trợ phân tích đặc tính công suất và hiệu suất của thiết bị thử nghiệm.

Cảm biến HBM T40B truyền tín hiệu đo như thế nào?

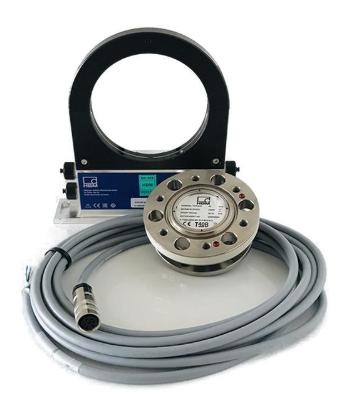

Khác với những thiết bị đo sử dụng dây dẫn tiếp xúc trực tiếp với bộ phận quay, HBM T40B sử dụng công nghệ cấp nguồn và truyền dữ liệu không tiếp xúc giữa rotor và stator.

Khi trục quay truyền mô-men qua mặt bích cảm biến, phần tử đo ghi nhận biến dạng liên quan đến mô-men xoắn. Tín hiệu được xử lý và truyền đến bộ phận tĩnh để đưa vào hệ thống đo lường.

Công nghệ truyền dữ liệu kỹ thuật số giúp hạn chế ảnh hưởng của nhiễu và hỗ trợ duy trì độ ổn định của kết quả đo trong điều kiện vận hành phù hợp.

HBM T40B có cấp chính xác 0,05 ở nhiều phiên bản. Thông số về độ tuyến tính, độ trễ và độ lặp lại cần được đối chiếu theo từng cấu hình cụ thể trong tài liệu kỹ thuật của hãng.

Kết nối cảm biến mô-men xoắn HBM T40B với hệ thống điều khiển

Trong các băng thử tự động, dữ liệu đo mô-men xoắn thường phải được truyền đến hệ thống thu thập dữ liệu hoặc bộ điều khiển để phục vụ quá trình ghi nhận và phân tích.

HBM T40B hỗ trợ tín hiệu đo thích hợp cho các hệ thống thử nghiệm, bao gồm những cấu hình đầu ra điện áp và tần số. Khi sử dụng module giao tiếp tương ứng, dữ liệu có thể được tích hợp với các nền tảng điều khiển thông qua giao thức công nghiệp.

Module HBM TIM-EC hỗ trợ giao tiếp EtherCAT, trong khi HBM TIM-PN được sử dụng cho kết nối PROFINET.

Khi cần thay thế cảm biến HBM T40B, kỹ thuật viên không chỉ kiểm tra model cảm biến mà còn phải xác định bộ xử lý tín hiệu, phụ kiện kết nối và giao thức đang sử dụng.

Một cảm biến có cùng dải mô-men chưa chắc tương thích trực tiếp với hệ thống đo hiện hữu nếu cấu hình điện và phụ kiện đi kèm khác nhau.

HBM T40B trong thử nghiệm động cơ điện và hộp số

Trong lĩnh vực sản xuất động cơ điện, cảm biến mô-men xoắn HBM T40B được sử dụng để xác định mô-men đầu ra trong quá trình chạy thử. Kết quả đo có thể được đối chiếu với tốc độ quay, công suất điện đầu vào và các thông số vận hành khác.

Đối với thiết bị kiểm tra hộp số, HBM T40B cho phép ghi nhận mô-men truyền qua trục ở các điều kiện tải khác nhau. Khi bố trí thiết bị đo phù hợp ở đầu vào và đầu ra, hệ thống thử nghiệm có thể hỗ trợ đánh giá tổn thất truyền động.

Ngoài ứng dụng nghiên cứu và phát triển sản phẩm, cảm biến mô-men xoắn HBM T40B còn phù hợp với các trạm kiểm tra cuối dây chuyền sản xuất, nơi sản phẩm cần được đánh giá trước khi xuất xưởng.

Khi nào cần thay thế cảm biến mô-men xoắn HBM T40B?

Trong quá trình sử dụng, hệ thống đo có thể phát sinh những tình trạng như không nhận tín hiệu mô-men xoắn, dữ liệu không ổn định hoặc kết quả đo sai lệch so với điều kiện thử nghiệm.

Tuy nhiên, những biểu hiện này chưa đủ để kết luận cảm biến HBM T40B đã hỏng. Nguyên nhân cũng có thể liên quan đến cáp tín hiệu, nguồn cấp, bộ stator, module giao tiếp, cấu hình đo hoặc tình trạng lắp ghép cơ khí.

Khi xác định cần thay thế cảm biến mô-men xoắn HBM T40B, khách hàng nên cung cấp mã đặt hàng đầy đủ, dải mô-men danh định, phiên bản đo tốc độ và thông tin các phụ kiện đang sử dụng. Đặc biệt, kết cấu mặt bích, kích thước lắp đặt, khoảng cách giữa rotor và stator cùng khả năng chịu tốc độ quay cần được kiểm tra trước khi lựa chọn thiết bị.

Cảm biến mô-men xoắn HBM T40B tại Việt Nam – Tìm mua theo model và cấu hình

Khách hàng tìm kiếm cảm biến mô-men xoắn HBM T40B tại Việt Nam thường quan tâm đến sản phẩm sử dụng cho băng thử động cơ, hệ thống truyền động hoặc nhu cầu thay thế cảm biến đã lắp trên thiết bị.

Khi mua cảm biến HBM T40B cho hệ thống mới, cần xác định mô-men danh định, tốc độ quay tối đa, yêu cầu đo tốc độ, đầu ra tín hiệu và phương án kết nối với hệ thống điều khiển. Đối với thiết bị thay thế, nên ưu tiên đối chiếu nhãn sản phẩm và tài liệu kỹ thuật của cảm biến đang sử dụng để lựa chọn đúng phiên bản.

Cảm biến mô-men xoắn HBM T40B là giải pháp đo mô-men xoắn dạng mặt bích dành cho những ứng dụng yêu cầu độ chính xác và khả năng đo trên trục quay. Với nhiều dải đo, cấu hình tốc độ và tùy chọn tích hợp tín hiệu, HBM T40B đáp ứng các yêu cầu kiểm tra động cơ, hộp số và hệ thống truyền động cơ khí.
