Bộ truyền động thủy lực HAWE – Thiết bị truyền động áp suất cao cho máy công nghiệp

Bộ truyền động thủy lực HAWE là giải pháp được sử dụng trong các hệ thống máy cần tạo lực lớn, kiểm soát chuyển động ổn định và làm việc liên tục trong môi trường công nghiệp. Thay vì xem bộ truyền động như một thiết bị riêng lẻ, HAWE phát triển hệ thống theo hướng kết hợp nguồn áp suất, khối điều khiển và cơ cấu chấp hành để tạo thành một chuỗi truyền năng lượng hoàn chỉnh.

HAWE Hydraulik là thương hiệu có nguồn gốc từ Đức, chuyên phát triển thiết bị và giải pháp thủy lực. Danh mục của hãng gồm bơm piston, cụm nguồn nhỏ gọn, van phân phối, van tỷ lệ, van áp suất cùng nhiều thiết bị điều khiển khác. Vì vậy, khi tìm bộ truyền động thủy lực HAWE Việt Nam, việc xác định chính xác series và cấu hình trên máy quan trọng hơn việc chỉ lựa chọn theo tên sản phẩm chung.

Bộ truyền động HAWE tạo chuyển động như thế nào?

Năng lượng của hệ thống bắt đầu từ động cơ điện hoặc động cơ dẫn động bơm. Bơm HAWE hút dầu từ bình chứa, tạo dòng dầu có áp suất và đưa dầu tới cụm van điều khiển. Van sẽ quyết định lượng dầu, hướng dòng chảy và mức áp suất được đưa tới cơ cấu thực hiện chuyển động.

Khi tải của máy thay đổi, hệ thống thủy lực cần điều chỉnh lượng năng lượng cung cấp tương ứng. Đây là lý do các dòng bơm biến thiên, van tỷ lệ và hệ thống load-sensing thường được sử dụng trong những máy có nhiều trạng thái tải. Cấu hình phù hợp giúp hạn chế năng lượng dư thừa và cải thiện khả năng kiểm soát chuyển động.

Chuỗi truyền năng lượng trong hệ thống HAWE

Một hệ thống có thể được hình dung theo chuỗi:

Động cơ → Bơm HAWE → Khối van HAWE → Cơ cấu chấp hành → Tải máy

Trong chuỗi này, chỉ cần một thành phần không đúng lưu lượng hoặc áp suất cũng có thể ảnh hưởng đến toàn bộ quá trình vận hành. Vì vậy khi thay bộ truyền động thủy lực HAWE, cần kiểm tra cả điều kiện làm việc của hệ thống thay vì chỉ so sánh kích thước thiết bị.

Nhận diện bộ truyền động thủy lực HAWE qua mã thiết bị

HAWE sử dụng hệ thống mã sản phẩm để phân biệt series, kích thước và các tùy chọn kỹ thuật. Hai sản phẩm cùng thuộc một series nhưng phần mã phía sau khác nhau có thể có đặc tính vận hành khác nhau đáng kể.

Khi cần báo giá hoặc tìm thiết bị thay thế, nên ghi lại toàn bộ thông tin trên nameplate. Model đầy đủ, số serial nếu có, áp suất, điện áp và hình ảnh các cổng kết nối giúp quá trình xác định thiết bị nhanh hơn.

Không nên bỏ phần ký tự phía sau model

Một lỗi thường gặp khi tìm thiết bị thủy lực HAWE là chỉ cung cấp phần đầu của model. Ví dụ, biết thiết bị thuộc V30E hoặc PSL mới chỉ xác định được dòng sản phẩm, chưa đủ để xác định cấu hình hoàn chỉnh.

Các ký tự tiếp theo có thể liên quan đến displacement, kiểu bộ điều khiển, số section van, mức lưu lượng, điện áp coil hoặc dạng kết nối. Vì vậy model càng đầy đủ thì khả năng lựa chọn đúng thiết bị càng cao.

Nhóm V30E – Nguồn truyền động cho hệ thống công suất lớn

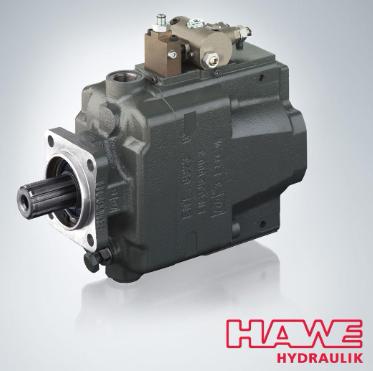

HAWE V30E là một trong những dòng đáng chú ý khi xây dựng hệ thống truyền động thủy lực công nghiệp. Đây là dòng bơm piston hướng trục biến thiên được thiết kế để cung cấp lưu lượng dầu theo yêu cầu vận hành của hệ thống.

V30E thích hợp với những máy có tải thay đổi và yêu cầu nguồn thủy lực mạnh. Khi hệ thống không cần toàn bộ lưu lượng, cơ chế điều chỉnh của bơm cho phép thay đổi lượng dầu cung cấp phù hợp hơn với trạng thái vận hành.

Khi nào cần kiểm tra V30E?

Nếu máy xuất hiện tình trạng tốc độ cơ cấu giảm, áp suất không đạt yêu cầu hoặc hệ thống phản ứng chậm, V30E là một trong những vị trí cần được kiểm tra khi bơm này đang được sử dụng. Tuy nhiên không nên kết luận bơm hỏng ngay vì nguyên nhân cũng có thể đến từ van, dầu, đường ống hoặc cơ cấu chấp hành.

Khi thay V30E cần đối chiếu model đầy đủ và các thông số kỹ thuật của bơm cũ. Không nên lựa chọn chỉ dựa trên kích thước lắp đặt bên ngoài.

Nhóm V60N – Giải pháp cho thủy lực di động

HAWE V60N hướng tới các hệ thống thủy lực di động, nơi kích thước thiết bị và khả năng cung cấp công suất cần được cân bằng. Bơm có thể trở thành nguồn năng lượng chính cho nhiều cơ cấu trên cùng một máy.

V60N thường được kết hợp với các hệ thống điều khiển theo tải. Khi một cơ cấu yêu cầu lưu lượng lớn hơn, nguồn thủy lực có thể đáp ứng theo điều kiện hoạt động thay vì liên tục duy trì lưu lượng tối đa.

V60N kết hợp với van HAWE

Trong một cấu hình hoàn chỉnh, V60N có thể làm việc cùng các cụm van phân phối để kiểm soát nhiều chức năng. Đây là hướng cấu hình phù hợp cho máy công trình, thiết bị chuyên dụng và các hệ thống mobile hydraulics.

Việc đồng bộ bơm và van giúp kỹ thuật viên dễ xác định đặc tính lưu lượng của toàn hệ thống. Đây cũng là lý do các từ khóa HAWE V60N, van HAWE PSL và van HAWE PSV thường liên quan với nhau trong các hệ thống thực tế.

R Series – Khi hệ thống yêu cầu áp suất cao

Một nhóm khác đáng chú ý là bơm piston hướng kính HAWE R Series. Dòng R được biết đến với khả năng tạo áp suất cao và có thể được cấu hình cho những hệ thống công nghiệp cần nguồn dầu ổn định.

Thiết kế của R Series khác với các bơm piston hướng trục V30E và V60N. Vì vậy dòng này thường được lựa chọn theo đặc điểm riêng của hệ thống, đặc biệt khi áp suất là thông số quan trọng.

R Series có nhiều cấu hình

HAWE cung cấp R Series với nhiều lựa chọn liên quan đến lưu lượng và cấu hình đầu ra. Do đó tên “HAWE R” không phải là mã hoàn chỉnh để đặt hàng.

Khi thay thế, cần chụp rõ toàn bộ nameplate và kiểm tra sơ đồ thủy lực nếu có. Điều này đặc biệt quan trọng với các hệ thống đã hoạt động nhiều năm hoặc máy nhập khẩu nguyên chiếc.

PSL và PSV – Trung tâm phân phối dầu của hệ thống

Nếu bơm được xem là nguồn tạo năng lượng thì HAWE PSL và HAWE PSV đóng vai trò quan trọng trong việc phân phối năng lượng đó tới từng cơ cấu. Đây là các dòng van phân phối tỷ lệ được HAWE phát triển cho hệ thống có nhiều chức năng điều khiển.

Van có thể được cấu hình thành nhiều section để điều khiển nhiều cơ cấu khác nhau. Mỗi section có thể được lựa chọn theo yêu cầu lưu lượng và chức năng của tải tương ứng.

Khác biệt khi lựa chọn PSL và PSV

PSL và PSV không nên được thay thế cho nhau chỉ dựa trên hình dáng bên ngoài. Cấu hình của van phải phù hợp với loại nguồn thủy lực và nguyên lý điều khiển của hệ thống.

Khi tìm van HAWE PSL hoặc HAWE PSV, cần cung cấp đầy đủ mã nằm trên cụm van. Nếu cụm có nhiều section, nên chụp toàn bộ cụm và từng vị trí nameplate để tránh bỏ sót thông tin.

KA và INKA – Khi bộ truyền động cần thiết kế nhỏ gọn

Không phải hệ thống nào cũng cần bơm và bình dầu kích thước lớn. Với máy có không gian giới hạn, HAWE phát triển các compact hydraulic power pack nhằm tích hợp nhiều thành phần vào một cụm nhỏ gọn.

Hai tên đáng chú ý trong nhóm này là HAWE KA và HAWE INKA. Các cụm nguồn có thể trở thành trung tâm cung cấp năng lượng cho một hoặc nhiều cơ cấu truyền động của máy.

HAWE KA

KA Series phù hợp với nhiều thiết kế máy cần cụm nguồn nhỏ gọn. Động cơ, bơm và các thành phần liên quan được bố trí thành một cụm, giúp giảm diện tích lắp đặt so với hệ thống nguồn truyền thống.

Khi lựa chọn KA cần xác định lưu lượng yêu cầu, áp suất, điện áp động cơ, dung tích bình dầu và chế độ hoạt động. Đây là những thông số ảnh hưởng trực tiếp đến cấu hình cuối cùng.

HAWE INKA

INKA tiếp tục hướng thiết kế compact power pack nhưng được phát triển cho các hệ thống hiện đại cần khả năng tích hợp cao. Cụm nguồn có thể kết hợp với các module van để tạo thành một giải pháp thủy lực tương đối hoàn chỉnh.

INKA phù hợp với xu hướng máy công nghiệp ngày càng yêu cầu thiết bị gọn hơn và khả năng quản lý hệ thống tốt hơn. Khi tìm mã thay thế, vẫn cần sử dụng cấu hình đầy đủ của thiết bị hiện có.

Đọc hiện tượng máy để khoanh vùng thiết bị HAWE

Một cách tiếp cận khác khi xử lý bộ truyền động thủy lực HAWE là dựa trên hiện tượng vận hành của máy. Thay vì thay ngay một thiết bị, kỹ thuật viên có thể kiểm tra lần lượt áp suất, lưu lượng và phản ứng của hệ thống để xác định khu vực bất thường.

Nếu toàn bộ máy đều yếu, nguồn bơm và áp suất hệ thống là những thông số nên được kiểm tra trước. Nếu chỉ một chức năng hoạt động không đúng, cần tập trung nhiều hơn vào section van hoặc cơ cấu tương ứng.

Máy chạy chậm

Tốc độ cơ cấu phụ thuộc nhiều vào lưu lượng dầu. Khi máy chạy chậm hơn bình thường, cần kiểm tra khả năng cung cấp lưu lượng của bơm, cài đặt van, nhiệt độ dầu và tình trạng rò rỉ nội bộ.

Việc tăng áp suất tùy ý không phải là giải pháp phù hợp. Điều chỉnh sai có thể làm hệ thống hoạt động ngoài giới hạn thiết kế.

Máy đủ tốc độ nhưng thiếu lực

Khả năng tạo lực liên quan trực tiếp đến áp suất làm việc và diện tích tác dụng của cơ cấu chấp hành. Nếu tốc độ vẫn bình thường nhưng lực giảm, hệ thống cần được kiểm tra về áp suất, van giới hạn áp và khả năng rò rỉ.

Trong trường hợp sử dụng van HAWE, mã van và mức cài đặt ban đầu là thông tin cần giữ nguyên khi đối chiếu thiết bị thay thế.

Dầu nóng bất thường

Nhiệt độ dầu tăng cao có thể xuất hiện khi năng lượng bị thất thoát trong hệ thống. Rò rỉ nội bộ, van hoạt động không đúng trạng thái hoặc bơm làm việc không phù hợp với tải đều có thể góp phần tạo nhiệt.

Vì vậy, lựa chọn đúng bộ truyền động HAWE không chỉ liên quan đến khả năng tạo lực mà còn ảnh hưởng đến hiệu suất tổng thể của máy.

Cách gửi thông tin để xác định đúng mã HAWE

Đối với thiết bị đang lắp trên máy, cách nhanh nhất là chụp rõ nameplate. Hình ảnh nên nhìn thấy toàn bộ model, thông số và ký hiệu trên nhãn, đồng thời chụp thêm tổng thể thiết bị để xác định dạng lắp.

Nếu nameplate bị mờ, có thể bổ sung tài liệu máy, sơ đồ thủy lực hoặc mã thiết bị trong danh sách phụ tùng. Với các cụm van phức tạp, nên cung cấp ảnh từ nhiều phía vì model có thể nằm ở nhiều vị trí khác nhau.

Các series nên kiểm tra khi tìm bộ truyền động thủy lực HAWE

Nhóm bơm thủy lực HAWE có thể tham khảo các series như V30E, V60N, R Series và RZ Series. Đây là những từ khóa model phù hợp để phát triển thêm các trang sản phẩm riêng.

Nhóm van điều khiển HAWE có các dòng đáng chú ý như PSL, PSV, HSL, G và NG. Trong khi đó, nhóm cụm nguồn thủy lực HAWE có thể tìm hiểu các dòng KA, INKA, HC và NPC tùy yêu cầu hệ thống.

Bộ truyền động thủy lực HAWE Việt Nam

Khi tìm bộ truyền động thủy lực HAWE Việt Nam, điều quan trọng nhất là xác định thiết bị theo đúng chức năng và model. Một hệ thống HAWE có thể bao gồm nhiều thành phần, do đó tên gọi chung “bộ truyền động” chỉ là bước đầu để xác định nhóm sản phẩm.

Đối với nhu cầu thay thế, nên ưu tiên kiểm tra model HAWE, series, áp suất, lưu lượng, điện áp, kiểu điều khiển và dạng kết nối. Với máy mới, việc lựa chọn nên bắt đầu từ lực, tốc độ và chu kỳ vận hành cần đạt, sau đó mới tính toán nguồn bơm và hệ thống van tương ứng.
