Bộ truyền động thủy lực ECKART – Cơ cấu xoay mô-men cao cho máy công nghiệp

Bộ truyền động thủy lực ECKART được phát triển cho những vị trí mà động cơ quay thông thường khó đáp ứng đồng thời ba yêu cầu: lực xoắn lớn, kích thước lắp đặt gọn và góc quay được kiểm soát. Thay vì phải ghép motor, hộp giảm tốc và nhiều cơ cấu truyền động trung gian, ECKART đưa phần biến đổi năng lượng thủy lực thành chuyển động quay vào ngay bên trong actuator.

Đây cũng là lý do các hydraulic actuator ECKART thường xuất hiện trên máy công trình, thiết bị nâng hạ, máy chế tạo, hệ thống thay dao, bàn xoay, cơ cấu định vị và các cụm máy chịu tải lớn. ECKART sản xuất tại Đức và hãng cho biết các actuator thủy lực của mình có thể làm việc trong dải áp suất khoảng 20–250 bar, tùy dòng sản phẩm.

Khi cơ cấu cần quay nhưng không cần một motor quay liên tục

Không phải chuyển động quay nào trong nhà máy cũng cần sử dụng motor. Rất nhiều máy chỉ cần xoay một chi tiết từ vị trí A sang vị trí B, lật sản phẩm 90°, xoay bàn gá 180°, thay đổi vị trí 270° hoặc quay một cơ cấu theo góc xác định rồi giữ chắc tại vị trí đó.

Đây chính là khu vực ứng dụng phù hợp của bộ truyền động thủy lực ECKART. Áp suất dầu tác động lên piston bên trong actuator, sau đó cơ cấu truyền động dạng răng xoắn chuyển chuyển động dọc của piston thành chuyển động quay của trục đầu ra. ECKART gọi đây là nguyên lý helical gear/helical spline.

Giá trị thực sự của bộ truyền động thủy lực ECKART nằm ở mô-men xoắn

Khi nhắc tới actuator thủy lực, thông số đáng quan tâm không chỉ là áp suất. Điều quyết định thiết bị có đủ sức vận hành tải hay không chính là mô-men xoắn tại trục đầu ra.

Ví dụ điển hình là dòng ECKART SM4. Hãng cung cấp SM4 với 13 kích thước, áp suất làm việc tối đa 250 bar và dải mô-men tối đa từ khoảng 180 Nm đến 250.000 Nm, tùy kích thước. Góc quay tiêu chuẩn gồm 90°, 180°, 270° và 360°, đồng thời có thể đặt các góc trung gian hoặc thiết kế góc quay lớn hơn 360°.

Điều này cho phép cùng một nguyên lý truyền động ECKART được ứng dụng từ các cơ cấu máy tương đối nhỏ cho tới những hệ thống tải rất lớn.

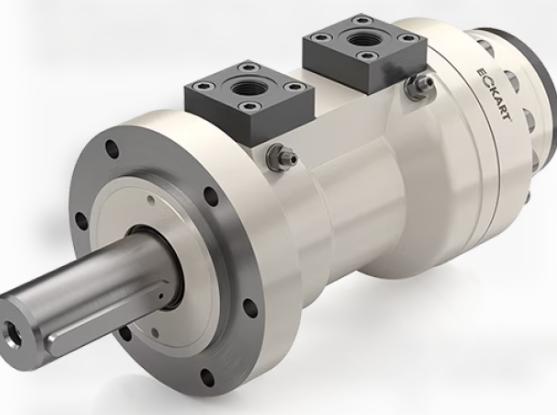

ECKART SM4 – dòng hydraulic rotary actuator chủ lực

Trong danh mục bộ truyền động thủy lực ECKART, SM4 là dòng đáng chú ý nhất đối với các ứng dụng công nghiệp nặng. Thiết bị được thiết kế theo hướng nhỏ gọn nhưng chịu tải cao, sử dụng nguyên lý bánh răng xoắn để biến áp suất thủy lực thành chuyển động quay.

SM4 không chỉ có mô-men lớn mà còn được ECKART trang bị cơ cấu giảm chấn cuối hành trình. Khi tải tiến gần vị trí dừng cuối, năng lượng chuyển động được hấp thụ để hạn chế va đập cơ khí. Điều này đặc biệt quan trọng với bàn xoay, cơ cấu thay dao hoặc những tải có khối lượng lớn phải dừng liên tục.

ECKART E1 cho hệ thống thủy lực áp suất thấp

Không phải máy nào cũng có nguồn thủy lực 200–250 bar. Với các hệ thống vận hành ở áp suất thấp hơn, ECKART phát triển dòng E1.

E1 được định hướng cho các mức áp suất phổ biến như 40, 60, 80 và 100 bar. Thiết kế vẫn sử dụng nguyên lý helical gear nhưng tập trung vào kích thước lắp đặt nhỏ, kết cấu chắc chắn và khả năng cấu hình linh hoạt.

Vì vậy, khi máy đã có hệ thống thủy lực áp suất thấp, không nhất thiết phải chọn SM4. Một actuator E1 đúng kích thước có thể giúp giảm yêu cầu về nguồn thủy lực trong khi vẫn đáp ứng chuyển động quay cần thiết.

ECKART E3 cho những vị trí cần actuator gọn

E3 là một dòng Rotary Actuator ECKART khác được hãng sử dụng cho những ứng dụng cần kết cấu nhỏ và bền, đặc biệt phù hợp với thiết bị di động và các cụm máy hạn chế diện tích lắp đặt.

Theo danh mục hiện tại của ECKART, E3 có áp suất làm việc đến khoảng 3.000 psi, tương đương xấp xỉ 210 bar, mô-men cực đại khoảng 3.600 Nm và góc quay đến 360°.

Vì vậy khi lựa chọn giữa E1, E3 và SM4, không nên chỉ nhìn vào kích thước bên ngoài. Áp suất nguồn, mô-men thực tế, tải quán tính và số chu kỳ vận hành mới là những yếu tố cần được xem xét cùng nhau.

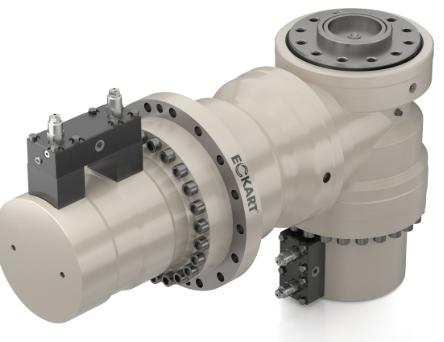

Không chỉ xoay – ECKART còn kết hợp quay và tịnh tiến

Một số máy không chỉ cần xoay chi tiết mà còn phải đồng thời nâng, kéo hoặc đẩy chúng. Với trường hợp này, ECKART có dòng HSE4 rotary-linear actuator.

HSE4 tích hợp cơ cấu quay và xi lanh tuyến tính trong cùng một thiết bị. Tùy cấu hình, hai chuyển động có thể được điều khiển riêng hoặc thực hiện đồng thời. Dòng tiêu chuẩn có hành trình tuyến tính từ khoảng 10 đến 1.200 mm và cung cấp các góc quay 90°, 180°, 270°, 360° cũng như các góc trung gian.

Kiểu actuator này đặc biệt hữu ích trong hệ thống thay dao, thay pallet, thiết bị gá kẹp hoặc những máy phải thực hiện chu trình kiểu nâng – xoay – hạ.

Bộ truyền động thủy lực ECKART trong hệ thống thay dao

Một ví dụ cho thấy rõ lợi thế của actuator ECKART là hệ thống tool changer và pallet changer.

Trong các cơ cấu này, tải không chỉ cần xoay mà còn phải di chuyển nhanh, dừng chính xác và chịu được môi trường có dầu hoặc dung dịch làm mát. ECKART phát triển các hydraulic component chuyên dụng có thể thực hiện chuyển động quay, tuyến tính hoặc kết hợp nhiều chuyển động trong cùng một chu trình.

Hãng cũng đề cập các cơ cấu rotary-linear dùng cho pallet có tải đến khoảng 1.000 kg, cho thấy actuator thủy lực không chỉ dùng cho những chuyển động đơn giản mà có thể trở thành một phần của hệ thống chuyển đổi vị trí phức tạp.

Ứng dụng của Hydraulic Actuator ECKART trong nhà máy

Bộ truyền động thủy lực ECKART được sử dụng trong nhiều nhóm máy khác nhau vì cùng một actuator có thể đảm nhiệm chức năng xoay, lật, định vị hoặc đóng mở. Trong máy công cụ, sản phẩm có thể điều khiển bàn xoay, hệ thống thay dao, pallet changer hoặc cơ cấu kẹp.

Trong thiết bị nâng và material handling, actuator có thể xoay tay nâng, cụm kẹp hoặc cơ cấu chuyển hướng tải.

Trong máy uốn và máy gia công, actuator được sử dụng để thay đổi vị trí bộ phận máy theo một góc định trước.

Trong máy công trình, khai khoáng và đào hầm, mô-men thủy lực lớn phù hợp với những cơ cấu chịu tải cao, rung động và môi trường vận hành nặng. ECKART cũng công bố actuator của hãng được sử dụng trong ngành năng lượng, tự động hóa, nông nghiệp, phương tiện, đường sắt và chế tạo máy nói chung.

Vì sao hệ thống thủy lực phù hợp với actuator quay tải nặng?

Lợi thế lớn của thủy lực là khả năng tạo lực lớn từ một actuator có kích thước tương đối nhỏ. Khi áp suất dầu tác động lên diện tích piston, lực tuyến tính được tạo ra; cơ cấu răng xoắn của ECKART tiếp tục biến lực này thành mô-men tại trục.

Do đó, khi tải càng nặng và không gian càng hạn chế, bộ truyền động thủy lực ECKART càng thể hiện rõ lợi thế so với một số cấu trúc truyền động điện truyền thống.Ngoài mô-men, thủy lực cũng thuận lợi trong những máy đã có sẵn hydraulic power unit. Khi đó actuator có thể sử dụng trực tiếp nguồn dầu của hệ thống thay vì bổ sung motor điện riêng tại mỗi vị trí chuyển động.

Góc quay của ECKART không nhất thiết chỉ là 90°

Một điểm cần lưu ý khi chọn Hydraulic Rotary Actuator ECKART là hãng không giới hạn sản phẩm vào cơ cấu quarter-turn.

Riêng SM4 đã có các góc tiêu chuẩn 90°, 180°, 270° và 360°, đồng thời có thể cung cấp góc trung gian và góc lớn hơn 360°. Trang giới thiệu của ECKART còn cho biết một số giải pháp actuator của hãng có thể đạt góc quay đến khoảng 1.500°, tùy thiết kế và ứng dụng.

Nhờ vậy actuator có thể dùng cho nhiều nhiệm vụ hơn việc đóng mở van, chẳng hạn lật phôi, định vị sản phẩm hoặc xoay cụm máy qua nhiều vị trí.

Thay thế các dòng ECKART đời cũ

Trong các máy đã vận hành nhiều năm, người dùng có thể gặp những model cũ không còn được sản xuất. ECKART hiện công bố bảng chuyển đổi một số dòng đã ngừng sản xuất.

Ví dụ, SM1, ND25 và ND63 được định hướng thay bằng E1; các dòng SM2 và SM3 được thay thế bởi SM4; HHSE được chuyển sang HSE4.

Thông tin này khá quan trọng khi tìm phụ tùng hoặc actuator thay thế cho máy châu Âu cũ, bởi đặt đúng mã cũ chưa chắc còn khả năng cung cấp.

Bộ truyền động thủy lực ECKART không đơn thuần là một motor thủy lực

Điểm cần phân biệt là Hydraulic Rotary Actuator ECKART chủ yếu dành cho chuyển động quay có giới hạn hoặc chuyển động định vị. Nó khác với hydraulic motor được thiết kế để quay liên tục nhiều vòng nhằm kéo tải.

Chính sự khác biệt này khiến bộ truyền động ECKART được sử dụng nhiều trong cơ cấu positioning, indexing, opening/closing, tipping và tool changing hơn là truyền động quay liên tục. Các ứng dụng này cũng được ECKART liệt kê trực tiếp cho dòng SM4.

ECKART – lựa chọn cho cơ cấu quay thủy lực cần thiết kế gọn

Điểm nổi bật của bộ truyền động thủy lực ECKART không nằm ở việc tạo chuyển động quay đơn thuần mà ở khả năng đưa mô-men lớn vào một không gian tương đối nhỏ. Khi kết hợp thêm lựa chọn góc quay, giảm chấn cuối hành trình, cấu hình trục và nhiều kiểu gá lắp, actuator có thể được đưa trực tiếp vào kết cấu của máy.

Các dòng như ECKART E1, E3, SM4 và HSE4 tạo thành nhiều cấp lựa chọn từ hệ thống áp suất thấp đến các ứng dụng 250 bar, từ chuyển động quay đơn giản đến chuyển động kết hợp quay – tịnh tiến. Đây là hướng phù hợp cho những hệ thống công nghiệp cần actuator bền, chịu tải cao và có khả năng tùy chỉnh theo thiết kế máy.
