Van thủy lực Bosch Rexroth – Giải pháp điều khiển thủy lực cho máy móc công nghiệp

Trong các hệ thống thủy lực công nghiệp, van là bộ phận trực tiếp kiểm soát hướng chuyển động, áp suất và lưu lượng dầu để cơ cấu chấp hành vận hành chính xác theo yêu cầu. Van thủy lực Bosch Rexroth được sử dụng trong nhiều hệ thống máy sản xuất, máy ép, dây chuyền tự động hóa, thiết bị luyện kim, máy công trình và các cụm nguồn thủy lực nhờ danh mục sản phẩm đa dạng, từ van phân phối ON/OFF đến van tỷ lệ và servo valve.

Khi lựa chọn Van thủy lực Bosch Rexroth, việc xác định đúng model đặc biệt quan trọng. Một hệ thống có thể yêu cầu van điều khiển hướng, van giảm áp, van an toàn, van tiết lưu hoặc van tỷ lệ với các đặc tính hoàn toàn khác nhau. Vì vậy, ngoài tên Rexroth, người sử dụng cần kiểm tra mã van, kích thước lắp đặt, áp suất vận hành, lưu lượng, điện áp cuộn coil và kiểu điều khiển trước khi thay thế.

Van thủy lực Bosch Rexroth được sử dụng để làm gì?

Van thủy lực Bosch Rexroth có nhiệm vụ điều khiển dòng dầu trong mạch thủy lực. Tùy thiết kế, van có thể đóng mở dòng dầu, thay đổi hướng dầu, duy trì áp suất, giới hạn áp suất hoặc điều chỉnh lưu lượng đến xy lanh và motor thủy lực. Đây chính là lý do một hệ thống thủy lực thường không chỉ sử dụng một van mà kết hợp nhiều loại van thành manifold hoặc cụm điều khiển hoàn chỉnh.

Ví dụ, trên một máy ép thủy lực, van phân phối có thể điều khiển xy lanh tiến và lùi, trong khi van áp suất bảo vệ hệ thống khỏi quá tải. Van tiết lưu kiểm soát tốc độ chuyển động và van tỷ lệ được sử dụng khi máy cần thay đổi áp suất hoặc lưu lượng theo tín hiệu điều khiển điện.

Trong các dây chuyền tự động, Van điều khiển thủy lực Rexroth còn có thể kết hợp PLC, cảm biến, bộ điều khiển và hệ thống giám sát trung tâm. Nhờ đó quá trình điều khiển cơ khí – thủy lực có thể được tích hợp vào hệ thống tự động hóa của nhà máy.

Các dòng Van thủy lực Bosch Rexroth thường gặp trong nhà máy

Danh mục Rexroth có nhiều cấu hình van khác nhau. Việc phân loại theo chức năng giúp người vận hành dễ xác định thiết bị cần sử dụng hoặc tìm mã tương đương khi bảo trì.

Van phân phối thủy lực Rexroth

Van phân phối được sử dụng để thay đổi đường đi của dầu thủy lực. Khi trạng thái van thay đổi, dầu được dẫn đến các cửa khác nhau, từ đó điều khiển hướng chuyển động của xy lanh hoặc motor.

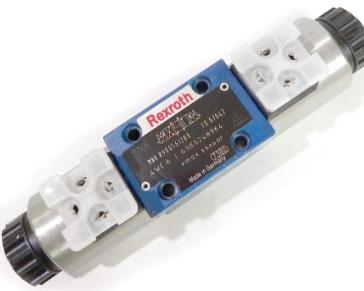

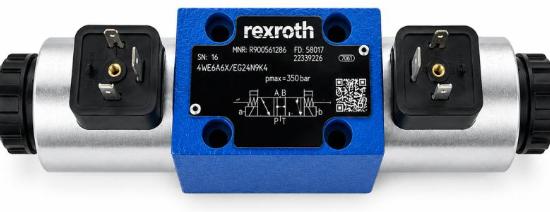

Một trong những series thường được nhắc đến là Rexroth 4WE6. Đây là nhóm van phân phối điều khiển bằng điện từ với nhiều kiểu con trượt khác nhau. Tùy cấu hình cụ thể, người sử dụng có thể gặp các model thuộc nhóm:

4WE6, 4WE10, 4WEH16, 4WEH22, 4WEH25 và 4WEH32.

Trong đó, ký hiệu phía sau model còn thể hiện kiểu spool, điện áp coil, kiểu kết nối điện và các tùy chọn thiết kế. Vì vậy khi thay Van thủy lực Bosch Rexroth, không nên chỉ dựa vào phần đầu của model.

Van điện từ thủy lực Rexroth

Van điện từ thủy lực Rexroth sử dụng cuộn coil để tạo lực tác động lên cơ cấu đóng mở hoặc con trượt. Khi coil nhận điện, trạng thái đường dầu được thay đổi theo thiết kế của van. Khi mất điện, lò xo hoặc cơ cấu hồi vị đưa spool trở lại vị trí quy định.

Loại van này rất phù hợp cho các hệ thống cần điều khiển từ PLC, relay hoặc bộ điều khiển máy. Điện áp coil có thể khác nhau tùy phiên bản nên khi đặt hàng cần xác định chính xác thông tin trên nameplate.

Các thông số cần kiểm tra gồm điện áp điều khiển, công suất coil, số vị trí van, số cửa, kiểu spool, kích thước danh nghĩa, lưu lượng và áp suất làm việc.

Van tỷ lệ Bosch Rexroth

Đối với những máy cần điều khiển linh hoạt hơn ON/OFF, Van tỷ lệ Bosch Rexroth là một giải pháp đáng chú ý. Van thay đổi vị trí hoặc trạng thái điều khiển tương ứng với tín hiệu điện đầu vào, cho phép hệ thống kiểm soát lưu lượng hoặc áp suất theo nhiều mức khác nhau.

Các nhóm sản phẩm thường được tìm kiếm gồm 4WRA, 4WREE, 4WRPEH, DBET, DBETE và các dòng van tỷ lệ khác tùy chức năng.

Van tỷ lệ thường xuất hiện trên máy ép, máy nhựa, máy luyện kim, hệ thống cán, thiết bị thử nghiệm và dây chuyền cần kiểm soát chuyển động thủy lực tương đối chính xác.

Van điều khiển áp suất Rexroth

Áp suất là một trong những thông số quan trọng nhất của mạch thủy lực. Khi áp suất vượt mức thiết kế, bơm, đường ống, xy lanh và các linh kiện khác có thể bị ảnh hưởng. Do đó Van thủy lực Bosch Rexroth thuộc nhóm điều khiển áp suất được sử dụng để giới hạn hoặc duy trì áp suất tại các vị trí khác nhau trong hệ thống.

Tùy chức năng, người dùng có thể lựa chọn van tràn, van giảm áp, van tuần tự và các dạng van điều khiển áp suất khác.

Một số series Rexroth thường được biết đến trong nhóm này gồm DB, DBW, DBD, DR và ZDR. Model thực tế cần được lựa chọn theo dải áp suất, lưu lượng, kích thước van và sơ đồ mạch.

Van tiết lưu và điều khiển lưu lượng Rexroth

Trong hệ thống thủy lực, lưu lượng dầu có ảnh hưởng trực tiếp đến tốc độ chuyển động của cơ cấu chấp hành. Van điều khiển lưu lượng Rexroth được sử dụng khi cần giới hạn hoặc điều chỉnh lượng dầu đi qua một nhánh của hệ thống.

Việc kiểm soát lưu lượng giúp máy vận hành ổn định hơn, đặc biệt trên các cơ cấu cần kiểm soát tốc độ tiến/lùi của xy lanh hoặc tốc độ quay motor thủy lực.

Một số series Van thủy lực Bosch Rexroth phổ biến

Khi tìm kiếm thiết bị thay thế, khách hàng thường bắt đầu từ series được ghi trên thân van hoặc nameplate. Một số nhóm model có thể tham khảo gồm:

Danh sách trên thể hiện series sản phẩm, không phải model hoàn chỉnh để thay thế trực tiếp. Một model Rexroth đầy đủ thường có thêm nhiều ký tự phía sau xác định spool, series thiết kế, điện áp, kết nối và tùy chọn khác.

Cách đọc model Van thủy lực Bosch Rexroth khi cần thay thế

Đây là bước rất quan trọng trong quá trình mua Van thủy lực Bosch Rexroth cho máy đang hoạt động. Hai van nhìn gần giống nhau chưa chắc có thể thay thế trực tiếp cho nhau.

Ví dụ với dòng 4WE6, phần model phía sau có thể thể hiện loại spool và cấu hình điện. Sự khác nhau ở một vài ký tự đôi khi đồng nghĩa với sơ đồ dòng dầu hoặc điện áp coil hoàn toàn khác.

Khi gửi yêu cầu báo giá, nên cung cấp toàn bộ model trên nameplate, mã material number nếu có, hình ảnh tem sản phẩm, hình tổng thể van và thông tin máy đang sử dụng.

Đối với thiết bị cũ bị mất tem, có thể bổ sung kích thước lắp đặt, số cổng dầu, sơ đồ hydraulic symbol trên thân van, điện áp coil và hình ảnh manifold. Những dữ liệu này giúp quá trình xác định Van Rexroth thay thế chính xác hơn.

Van thủy lực Bosch Rexroth trong máy ép công nghiệp

Máy ép là một trong những ứng dụng điển hình của hệ thống thủy lực. Trong quá trình ép, xy lanh cần thực hiện nhiều giai đoạn như tiến nhanh, giảm tốc, tạo lực ép, giữ áp và hồi về.

Van thủy lực Bosch Rexroth có thể đảm nhận từng chức năng khác nhau trong chu trình này. Van phân phối kiểm soát hướng di chuyển, van áp suất giới hạn lực, van lưu lượng kiểm soát tốc độ và van tỷ lệ hỗ trợ điều chỉnh quá trình ép theo tín hiệu điều khiển.

Do máy ép thường làm việc với lực lớn, lựa chọn đúng áp suất và lưu lượng danh định của van rất quan trọng. Một van có lưu lượng không phù hợp có thể ảnh hưởng đến tốc độ hoạt động và tổn thất áp suất của hệ thống.

Ứng dụng trong ngành thép và luyện kim

Các dây chuyền luyện kim sử dụng rất nhiều cơ cấu thủy lực để tạo lực lớn trong môi trường sản xuất liên tục. Van thủy lực Rexroth có thể được sử dụng trong hệ thống cán thép, cơ cấu nâng hạ, thiết bị kẹp, hệ thống điều chỉnh con lăn và các cụm nguồn thủy lực.

Trong những ứng dụng này, yêu cầu đối với van thường liên quan đến độ ổn định, khả năng làm việc liên tục và khả năng kiểm soát chính xác trạng thái của cơ cấu.

Đặc biệt với các hệ thống điều khiển chuyển động, Van tỷ lệ Rexroth hoặc các giải pháp điều khiển điện – thủy lực được sử dụng để phối hợp với PLC và cảm biến vị trí.

Ứng dụng Van Rexroth trong các ngành công nghiệp khác

Ngoài ngành thép, Van thủy lực Bosch Rexroth còn xuất hiện trong nhiều lĩnh vực như xi măng, khai khoáng, máy nhựa, máy ép, thiết bị nâng hạ, máy công trình, sản xuất ô tô, năng lượng, đóng tàu và dây chuyền sản xuất tự động.

Trong nhà máy xi măng, hệ thống thủy lực có thể được sử dụng tại máy nghiền, cơ cấu căng, hệ thống nâng và các thiết bị phụ trợ. Trong ngành nhựa, van thủy lực tham gia kiểm soát quá trình đóng khuôn, phun và giữ áp.

Với máy công trình, van đóng vai trò phân phối nguồn năng lượng từ bơm đến motor và xy lanh. Mỗi ứng dụng sẽ yêu cầu một cấu hình Van Bosch Rexroth khác nhau về áp suất, lưu lượng và phương pháp điều khiển.

Những thông số cần kiểm tra khi mua Van thủy lực Bosch Rexroth

Không nên lựa chọn van chỉ dựa trên tên gọi chung như “van Rexroth 4WE6”. Để xác định đúng sản phẩm, trước tiên cần đọc đầy đủ model và material number trên tem.

Tiếp theo cần kiểm tra maximum operating pressure, lưu lượng danh định, nominal size, sơ đồ spool, kiểu điều khiển và kích thước lắp đặt. Với van điện từ, cần đặc biệt kiểm tra điện áp coil như 24 VDC, 110 VAC, 230 VAC hoặc cấu hình khác tùy phiên bản.

Đối với Van tỷ lệ Bosch Rexroth, cần kiểm tra thêm loại tín hiệu điều khiển và bộ electronics. Một số phiên bản tích hợp electronics trực tiếp trên van trong khi những thiết kế khác sử dụng amplifier hoặc bộ điều khiển riêng.

Nếu mua van để thay thế thiết bị cũ, nên đối chiếu cả hydraulic symbol. Đây là cách hạn chế trường hợp chọn đúng kích thước cơ khí nhưng sai chức năng spool.

Vì sao model đầy đủ quan trọng khi báo giá Van Rexroth?

Trong thực tế bảo trì nhà máy, cùng một dòng Van thủy lực Bosch Rexroth có thể tồn tại nhiều biến thể. Chỉ cần khác điện áp coil, spool hoặc kiểu connector là thiết bị mới có thể không tương thích với hệ thống hiện hữu.

Do đó thông tin tốt nhất để xác định sản phẩm gồm Brand: Bosch Rexroth + Full Model + Material Number + Serial/FD nếu có + ảnh nameplate.

Nếu tem bị mờ, hình chụp toàn bộ thiết bị cũng rất hữu ích. Đặc biệt nên chụp cả coil, connector và hydraulic symbol được in hoặc khắc trên thân van.

Lựa chọn Van thủy lực Bosch Rexroth cho hệ thống nhà máy

Khi thiết kế hệ thống mới, cần xác định trước lưu lượng mà cơ cấu yêu cầu và áp suất vận hành tối đa. Sau đó mới lựa chọn loại van và nominal size phù hợp. Việc chọn van quá nhỏ có thể gây tổn thất áp suất, trong khi chọn kích thước quá lớn không phải lúc nào cũng mang lại hiệu quả điều khiển tốt hơn.

Với hệ thống bảo trì thay thế, phương án an toàn hơn là đối chiếu model đang sử dụng. Trường hợp model cũ đã ngừng sản xuất, có thể kiểm tra sản phẩm successor hoặc phương án thay thế tương đương dựa trên tài liệu kỹ thuật của nhà sản xuất.

Ngoài van, hệ thống thủy lực Rexroth còn có thể bao gồm bơm thủy lực, motor, xy lanh, manifold, accumulator, bộ điều khiển và các thiết bị điện – thủy lực. Vì vậy việc xem xét toàn bộ mạch sẽ giúp lựa chọn Van thủy lực Bosch Rexroth chính xác hơn so với chỉ dựa vào hình dáng bên ngoài.

Van thủy lực Bosch Rexroth – Thiết bị quan trọng trong hệ thống điều khiển thủy lực

Từ những hệ thống ON/OFF cơ bản đến các dây chuyền điều khiển chuyển động phức tạp, Van thủy lực Bosch Rexroth có nhiều lựa chọn đáp ứng các nhiệm vụ điều khiển hướng, áp suất và lưu lượng. Các series như 4WE6, 4WE10, 4WEH, 4WRA, 4WREE, 4WRPEH, DB, DBW, DBD, DR và ZDR giúp người thiết kế có nhiều phương án xây dựng mạch thủy lực theo yêu cầu của từng loại máy.

Đối với nhà máy đang cần thay thế Van Rexroth, ưu tiên quan trọng nhất vẫn là xác định đúng model. Full model, material number và hình ảnh nameplate sẽ giúp kiểm tra chính xác cấu hình trước khi đặt hàng, hạn chế sai điện áp, sai spool hoặc sai chức năng điều khiển.

Van thủy lực Bosch Rexroth vì vậy là nhóm thiết bị phù hợp để triển khai cho nhiều hệ thống thủy lực công nghiệp, từ máy ép và máy nhựa đến dây chuyền thép, xi măng, khai khoáng, năng lượng và thiết bị tự động hóa.
