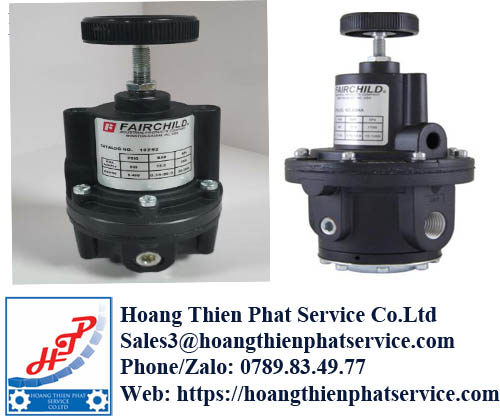

Van điều áp Fairchild cho hệ thống khí nén chính xác

Van điều áp Fairchild kiểm soát áp suất đầu ra trong các hệ thống khí nén công nghiệp. Thiết bị giúp duy trì áp suất gần với giá trị đã cài đặt. Nhờ đó, máy móc hoạt động ổn định khi nguồn cấp hoặc tải thay đổi.

Fairchild tập trung vào các thiết bị khí nén và điện khí nén có độ chính xác cao. Danh mục gồm regulator, transducer, relay, booster và phụ kiện điều khiển. Sản phẩm được ứng dụng trong máy công cụ, robot, thiết bị OEM và quy trình công nghiệp.

Bộ điều áp của hãng có nhiều dải áp suất và lưu lượng khác nhau. Một số dòng phục vụ tín hiệu áp suất thấp. Những dòng khác được thiết kế cho tải lớn hoặc môi trường chuyên dụng.

Tổng quan về nhu cầu điều chỉnh áp suất khí nén

Máy nén thường cấp khí với áp suất cao hơn mức thiết bị sử dụng. Áp suất nguồn cũng thay đổi theo số lượng tải đang hoạt động. Vì vậy, khí nén cần được giảm xuống mức phù hợp trước khi cấp cho thiết bị.

Bộ điều áp thực hiện hai nhiệm vụ chính. Thiết bị giảm áp suất nguồn và duy trì áp suất đầu ra. Quá trình điều chỉnh diễn ra tự động theo nhu cầu tiêu thụ khí.

Nếu áp suất không ổn định, xi lanh có thể chuyển động không đều. Lực kẹp của cơ cấu gắp cũng thay đổi giữa các chu kỳ. Van tuyến tính có thể phản hồi chậm hoặc khó giữ vị trí.

Trong các ứng dụng đo lường, biến động nhỏ cũng làm sai lệch kết quả. Hệ thống vì vậy cần regulator có độ nhạy phù hợp. Đây là nhóm ứng dụng mà bộ điều áp Fairchild phát huy hiệu quả.

Van điều áp Fairchild giải quyết những vấn đề nào?

Hạn chế áp suất đầu ra dao động

Nguồn khí có thể dao động khi nhiều thiết bị hoạt động đồng thời. Van điều áp Fairchild phản hồi theo biến động tại đầu ra. Cơ cấu bên trong thay đổi độ mở để bổ sung hoặc hạn chế khí.

Khả năng điều chỉnh này giúp áp suất đầu ra ổn định hơn. Thiết bị phía sau nhận được nguồn khí phù hợp với yêu cầu vận hành. Độ lặp lại giữa các chu kỳ nhờ đó được cải thiện.

Khắc phục hiện tượng sụt áp khi tải tăng

Khi tải tiêu thụ nhiều khí, áp suất đầu ra thường giảm. Hiện tượng này được gọi là độ sụt áp theo lưu lượng. Mức sụt quá lớn có thể làm giảm lực hoặc tốc độ của cơ cấu.

Chọn đúng lưu lượng giúp hạn chế tình trạng trên. Đường ống và kích thước cổng cũng phải được tính toán đồng bộ. Một regulator chính xác vẫn hoạt động kém nếu đường cấp khí quá nhỏ.

Bảo vệ thiết bị phía sau

Áp suất cao hơn giới hạn có thể làm hỏng màng, gioăng hoặc cơ cấu truyền động. Van giảm áp Fairchild tạo một mức áp suất phù hợp cho từng nhánh. Thiết bị nhờ đó được bảo vệ trước áp suất nguồn quá cao.

Tuy nhiên, regulator không thay thế hoàn toàn van an toàn. Những hệ thống có nguy cơ quá áp vẫn cần thiết bị bảo vệ riêng. Phương án phải dựa trên tiêu chuẩn của từng ứng dụng.

Cải thiện độ chính xác của quy trình

Lực của xi lanh khí nén phụ thuộc trực tiếp vào áp suất. Khi áp suất ổn định, lực ép hoặc lực kẹp cũng đồng đều hơn. Điều này đặc biệt cần thiết với sản phẩm nhỏ và dễ biến dạng.

Bàn thử áp suất cũng yêu cầu điều kiện lặp lại giữa các lần đo. Một bộ điều áp phù hợp giúp thiết lập điểm làm việc đáng tin cậy. Kết quả kiểm tra vì vậy ít bị ảnh hưởng bởi nguồn cấp.

Các thông số quyết định hiệu suất bộ điều áp Fairchild

Độ nhạy khi điều chỉnh áp suất

Độ nhạy thể hiện khả năng nhận biết thay đổi nhỏ tại đầu ra. Regulator có độ nhạy tốt sẽ phản hồi sớm hơn. Áp suất nhờ đó được hiệu chỉnh trước khi sai lệch trở nên quá lớn.

Yêu cầu này quan trọng với thiết bị đo và van điều khiển. Tuy nhiên, độ nhạy phải được xem cùng dải áp suất. Dải quá rộng thường làm việc tinh chỉnh trở nên khó khăn hơn.

Độ sụt áp theo lưu lượng

Áp suất đầu ra có xu hướng giảm khi lưu lượng tăng. Mỗi dòng regulator có đặc tính lưu lượng riêng. Người mua cần đối chiếu đường đặc tính trong tài liệu kỹ thuật.

Không nên chọn sản phẩm chỉ theo kích thước ren. Hai regulator cùng cỡ cổng có thể có khả năng lưu lượng khác nhau. Lưu lượng cực đại của tải là dữ liệu cần được ưu tiên.

Ảnh hưởng từ áp suất nguồn

Áp suất đầu vào thay đổi có thể tác động đến áp suất đầu ra. Regulator chất lượng tốt sẽ hạn chế ảnh hưởng này. Tuy nhiên, thiết bị vẫn phải làm việc trong giới hạn thiết kế.

Nguồn cấp nên đủ cao để duy trì chênh áp cần thiết. Nếu áp đầu vào quá gần áp đầu ra, khả năng điều chỉnh sẽ giảm. Hệ thống cũng dễ sụt áp khi tải tăng đột ngột.

Khả năng xả áp suất dư

Phiên bản relieving có thể xả một phần áp suất tại đầu ra. Chức năng này hữu ích khi người vận hành giảm giá trị cài đặt. Áp suất phía sau sẽ trở về mức mới nhanh hơn.

Phiên bản non-relieving không tự xả áp theo cách đó. Loại này có thể phù hợp với môi chất không được phép thoát ra ngoài. Cần xác nhận rõ tính năng trước khi đặt hàng.

Mức tiêu thụ khí

Một số bộ điều áp chính xác có cơ chế xả khí phục vụ quá trình cân bằng. Lượng khí này có thể rất nhỏ nhưng cần được xem xét. Điều đó đặc biệt quan trọng với khí đắt tiền hoặc khí đặc biệt.

Người dùng nên kiểm tra tài liệu của đúng model. Không thể áp dụng một mức tiêu thụ chung cho toàn bộ sản phẩm. Tùy chọn cấu hình cũng có thể làm thay đổi đặc tính vận hành.

Phân loại van điều áp Fairchild theo yêu cầu sử dụng

Bộ điều áp chính xác

Nhóm này phù hợp với tín hiệu điều khiển và thiết bị đo lường. Ưu điểm chính là độ nhạy và khả năng duy trì áp suất. Sản phẩm thường được dùng cho actuator, bàn thử và máy tự động.

Bộ điều áp áp suất thấp

Ứng dụng áp suất thấp cần dải điều chỉnh chuyên biệt. Nếu chọn dải quá lớn, người vận hành khó thiết lập giá trị nhỏ. Sai lệch tương đối cũng có thể tăng tại vùng áp suất thấp.

Bộ điều áp lưu lượng lớn

Cơ cấu chấp hành lớn cần lượng khí cao trong thời gian ngắn. Regulator lưu lượng lớn giúp giảm sụt áp khi tải hoạt động. Nhóm này phù hợp với van công nghiệp và xi lanh kích thước lớn.

Bộ điều áp áp suất cao

Hệ thống thử nghiệm hoặc công nghệ đặc biệt có thể dùng nguồn áp suất cao. Regulator phải có thân và cơ cấu phù hợp. Không được sử dụng sản phẩm tiêu chuẩn vượt quá giới hạn công bố.

Bộ điều áp chân không

Điều khiển chân không có nguyên lý và cấu hình khác điều áp khí dương. Sản phẩm phải phù hợp với dải chân không yêu cầu. Khả năng lưu lượng cũng cần được tính theo tải thực tế.

Bộ điều áp cho môi trường đặc biệt

Khí ăn mòn hoặc môi trường nguy hiểm đòi hỏi vật liệu phù hợp. Thân, màng và gioăng phải tương thích với môi chất. Nhiệt độ và điều kiện khu vực lắp đặt cũng cần được xác nhận.

Các dòng van điều áp Fairchild tiêu biểu

Fairchild cung cấp nhiều dòng sản phẩm cho các yêu cầu điều khiển khác nhau. Bảng sau giúp định hướng khi lựa chọn. Thông số cuối cùng phải căn cứ vào datasheet và mã cấu hình đầy đủ.

Fairchild thuộc danh mục thương hiệu của Rotork. Theo giới thiệu chính thức, hãng sản xuất thiết bị điều khiển khí nén và điện khí nén chính xác. Sản phẩm phục vụ robot, dầu khí, hóa chất, thực phẩm và thiết bị y sinh. Người mua có thể tham khảo thêm tại trang Fairchild chính thức.

Tên dòng chưa phải mã đặt hàng hoàn chỉnh. Mỗi sản phẩm có thể thay đổi theo dải áp, ren và vật liệu. Cần đối chiếu nhãn cũ hoặc datasheet trước khi thay thế.

So sánh các phương án điều áp Fairchild

Regulator chính xác và regulator thông thường

Regulator thông thường phù hợp với các cơ cấu không yêu cầu sai số nhỏ. Regulator chính xác được ưu tiên khi áp suất ảnh hưởng trực tiếp đến kết quả. Điển hình là thiết bị kiểm tra hoặc điều khiển lực.

Sản phẩm chính xác không luôn là lựa chọn kinh tế nhất. Hệ thống cần được đánh giá theo độ ổn định thực tế. Việc chọn quá cao so với nhu cầu có thể làm tăng chi phí.

Relieving và non-relieving

Loại relieving hỗ trợ giảm áp suất đầu ra nhanh hơn. Khí dư được xả qua cơ cấu của regulator. Phương án này thường dùng với khí nén sạch và an toàn.

Loại non-relieving không xả môi chất trực tiếp. Đây có thể là yêu cầu quan trọng với khí đặc biệt. Hệ thống khi đó cần một phương án giải phóng áp suất riêng.

Điều khiển trực tiếp và điều khiển pilot

Thiết kế trực tiếp thích hợp với nhiều ứng dụng có lưu lượng vừa phải. Cấu trúc thường đơn giản và dễ tích hợp. Thiết kế pilot phù hợp hơn khi cần lưu lượng hoặc khả năng đáp ứng khác biệt.

Việc lựa chọn không nên dựa vào tên gọi. Người mua cần xem đường đặc tính áp suất và lưu lượng. Điều kiện tải thực tế mới quyết định phương án phù hợp.

Ứng dụng của van giảm áp Fairchild

Điều khiển actuator van công nghiệp

Actuator khí nén cần nguồn áp ổn định để tạo lực phù hợp. Áp suất dao động có thể ảnh hưởng đến chuyển động của van. Bộ điều áp Fairchild giúp kiểm soát nguồn khí cấp cho cụm truyền động.

Ứng dụng này xuất hiện trong dầu khí, hóa chất và năng lượng. Regulator có thể được lắp cùng positioner hoặc volume booster. Cấu hình cần dựa trên kích thước actuator và tốc độ yêu cầu.

Ổn định lực kẹp của robot

Robot gắp cần lực đủ giữ sản phẩm nhưng không làm biến dạng. Điều chỉnh áp suất là phương pháp phổ biến để kiểm soát lực. Van điều áp chính xác giúp duy trì lực kẹp giữa các chu kỳ.

Giải pháp phù hợp với linh kiện điện tử và sản phẩm có bề mặt nhạy cảm. Áp suất cần được thử nghiệm theo từng loại chi tiết. Không nên tăng áp để bù cho cơ cấu kẹp không phù hợp.

Cấp áp suất cho bàn thử nghiệm

Bàn thử cần các điểm áp suất rõ ràng và lặp lại. Regulator tạo điều kiện đầu vào ổn định cho mỗi phép thử. Kết quả vì vậy dễ so sánh giữa các mẫu.

Đồng hồ hoặc cảm biến chuẩn vẫn phải được sử dụng. Van điều áp không thay thế thiết bị đo. Nó chỉ tạo và duy trì điều kiện áp suất theo yêu cầu.

Kiểm soát lực ép trong dây chuyền

Xi lanh ép sử dụng áp suất để tạo lực lên sản phẩm. Khi áp suất thay đổi, chất lượng lắp ráp cũng thay đổi. Bộ điều áp Fairchild hỗ trợ giữ lực gần với giá trị thiết kế.

Ứng dụng gồm ép chi tiết, đóng nắp và định vị sản phẩm. Hệ thống nên có cảm biến giám sát khi yêu cầu an toàn cao. Regulator là một phần của giải pháp tổng thể.

Quy trình lựa chọn van điều áp Fairchild

Trước tiên, cần xác định môi chất đi qua thiết bị. Khí nén thông thường, khí trơ và khí đặc biệt có yêu cầu khác nhau. Vật liệu của thân, màng và gioăng phải tương thích.

Bước tiếp theo là ghi nhận áp suất đầu vào lớn nhất. Sau đó, xác định áp suất đầu ra nhỏ nhất và lớn nhất. Nên chọn dải điều chỉnh gần với vùng làm việc thực tế.

Lưu lượng cực đại phải được tính theo toàn bộ tải phía sau. Người dùng cũng cần xem xét nhu cầu tức thời của xi lanh. Đường kính ống và cổng nối phải đủ khả năng cấp khí.

Sau đó, cần xác nhận phiên bản relieving hoặc non-relieving. Chuẩn ren NPT hoặc lựa chọn khác phải được kiểm tra. Vị trí lắp, đồng hồ và giá đỡ cũng cần được làm rõ.

Cuối cùng, mã đặt hàng phải được đối chiếu đầy đủ. Không nên đặt hàng chỉ bằng tên dòng sản phẩm. Một ký tự khác nhau có thể đại diện cho dải áp hoặc vật liệu khác.

Những sai lầm thường gặp khi chọn bộ điều áp

Sai lầm phổ biến là chọn dải áp suất quá rộng. Thiết bị vẫn có thể vận hành nhưng khó điều chỉnh chính xác. Người sử dụng nên ưu tiên dải bao phủ sát giá trị cần dùng.

Nhiều trường hợp chỉ dựa vào kích thước cổng. Cách chọn này bỏ qua lưu lượng và độ sụt áp. Kết quả là áp suất giảm mạnh khi tải bắt đầu hoạt động.

Nhầm giữa relieving và non-relieving cũng gây khó khăn khi vận hành. Áp suất có thể không giảm như mong đợi sau khi chỉnh núm. Với khí đặc biệt, chọn sai còn tạo nguy cơ xả môi chất.

Một lỗi khác là dùng mã model chưa đầy đủ. Tên dòng không thể hiện toàn bộ cấu hình. Hình ảnh nhãn rõ nét sẽ giúp giảm nguy cơ đặt sai sản phẩm.

Lắp đặt van điều áp Fairchild ổn định

Khí nén cần được lọc trước khi vào regulator. Bụi, nước và dầu có thể ảnh hưởng đến cơ cấu bên trong. Cấp lọc nên phù hợp với yêu cầu của đúng dòng thiết bị.

Van phải được lắp theo chiều dòng khí trên thân. Đường ống cần đủ kích thước và hạn chế đoạn gấp. Không nên để tải trọng đường ống tác động trực tiếp lên regulator.

Khi khởi động, người vận hành nên tăng áp suất từ từ. Đồng hồ phải được quan sát trong toàn bộ quá trình. Hệ thống phía sau cần được kiểm tra rò rỉ trước khi tăng tải.

Nhận biết hiện tượng bất thường

Áp suất giảm mạnh khi tải hoạt động thường liên quan đến thiếu lưu lượng. Bộ lọc tắc hoặc đường ống nhỏ cũng tạo hiện tượng tương tự. Cần kiểm tra toàn bộ tuyến khí trước khi thay regulator.

Áp suất tự tăng khi không có tải có thể là hiện tượng pressure creep. Nguyên nhân có thể đến từ bụi bẩn hoặc cơ cấu van bị mòn. Thiết bị cần được kiểm tra bởi nhân sự chuyên môn.

Khí xả liên tục cũng là dấu hiệu cần đánh giá. Một số cấu hình có mức tiêu thụ khí theo thiết kế. Tuy nhiên, lưu lượng xả bất thường có thể báo hiệu màng hoặc gioăng bị hỏng.

Nhà cung cấp van điều áp Fairchild tại Việt Nam

Khi yêu cầu báo giá, khách hàng nên gửi model và ảnh nhãn sản phẩm. Các dữ liệu cần thiết gồm áp suất vào, áp suất ra và lưu lượng. Môi chất, nhiệt độ và chuẩn ren cũng phải được cung cấp.

Với thiết bị thay thế, cần đối chiếu cả kích thước lắp đặt. Chỉ tương đương về áp suất chưa đủ để xác nhận khả năng thay thế. Đặc tính lưu lượng và chức năng xả cũng phải tương thích.

Van điều áp Fairchild phù hợp với những hệ thống cần kiểm soát khí nén ổn định. Lựa chọn đúng model giúp giảm sụt áp và duy trì lực chính xác. Thiết bị cũng góp phần nâng cao độ lặp lại của dây chuyền.
