Đồng hồ đo lưu lượng Endress+Hauser – Giải pháp đo lưu lượng cho hệ thống công nghiệp

Đồng hồ đo lưu lượng Endress+Hauser là nhóm thiết bị đo lường công nghiệp được phát triển để xác định lưu lượng chất lỏng, khí và hơi trong đường ống. Tùy điều kiện vận hành, Endress+Hauser cung cấp nhiều nguyên lý đo khác nhau như điện từ, Coriolis, Vortex, siêu âm và đo lưu lượng khối lượng nhiệt. Sự đa dạng này giúp thiết bị có thể được cấu hình phù hợp từ hệ thống cấp nước đơn giản đến các dây chuyền công nghệ yêu cầu kiểm soát quá trình chặt chẽ.

Một điểm quan trọng khi lựa chọn đồng hồ lưu lượng Endress+Hauser là không chỉ dựa vào kích thước đường ống. Người sử dụng cần xác định môi chất, lưu lượng làm việc, nhiệt độ, áp suất, độ dẫn điện, độ nhớt, yêu cầu độ chính xác và tín hiệu kết nối với hệ thống điều khiển. Các dòng sản phẩm Proline của Endress+Hauser được phát triển theo nhiều công nghệ cảm biến nhằm đáp ứng những điều kiện này.

Endress+Hauser và dòng thiết bị đo lưu lượng Proline

Endress+Hauser là thương hiệu chuyên về thiết bị đo lường, tự động hóa quá trình và các giải pháp phục vụ nhà máy công nghiệp. Trong lĩnh vực đo lưu lượng, hãng phát triển danh mục Proline với nhiều dòng cảm biến và bộ chuyển đổi tín hiệu khác nhau.

Cách xây dựng danh mục theo từng nguyên lý đo giúp người dùng lựa chọn thiết bị sát với môi chất thực tế hơn. Chẳng hạn, Promag được biết đến với công nghệ đo điện từ, Promass sử dụng nguyên lý Coriolis, Prowirl dành cho công nghệ Vortex, Prosonic Flow sử dụng siêu âm và t-mass phục vụ đo lưu lượng khí bằng nguyên lý nhiệt.

Đồng hồ đo lưu lượng điện từ Endress+Hauser Promag

Dòng Proline Promag

Endress+Hauser Promag là một trong những nhóm sản phẩm đáng chú ý khi cần đo lưu lượng chất lỏng có độ dẫn điện. Nguyên lý điện từ không yêu cầu bộ phận cơ khí chuyển động nằm trực tiếp trong dòng chảy, nhờ đó phù hợp với nhiều hệ thống vận hành liên tục.

Promag có nhiều phiên bản cảm biến được thiết kế cho từng nhóm điều kiện công nghệ. Tùy cấu hình, thiết bị có thể được sử dụng với nước, nước thải, hóa chất hoặc các chất lỏng công nghệ khác. Việc lựa chọn chính xác cần căn cứ vào vật liệu lớp lót, điện cực, kết nối quá trình và đặc tính của môi chất.

Một số dòng Promag thường gặp

Khi tìm thiết bị thay thế, nên kiểm tra đầy đủ mã đặt hàng thay vì chỉ sử dụng tên Promag. Hai thiết bị cùng thuộc một dòng vẫn có thể khác nhau về đường kính, vật liệu, mặt bích, lớp lót, điện cực, nguồn điện hoặc giao thức truyền thông.

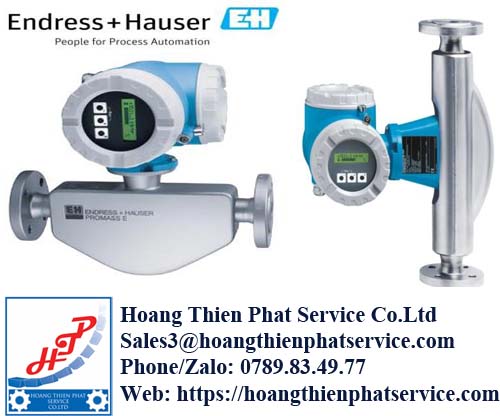

Đồng hồ đo lưu lượng khối lượng Endress+Hauser Promass

Proline Promass sử dụng nguyên lý Coriolis và được lựa chọn khi hệ thống cần đo trực tiếp lưu lượng khối lượng. Tùy phiên bản, thiết bị còn có khả năng cung cấp thêm các biến quá trình liên quan, giúp người vận hành thu được nhiều thông tin hơn từ một điểm đo.

Các dòng Promass được phát triển theo nhiều thiết kế cảm biến khác nhau để đáp ứng yêu cầu về độ chính xác, kích thước đường ống, tổn thất áp suất và đặc tính môi chất. Đây là nhóm đồng hồ đo lưu lượng Endress+Hauser thường được quan tâm trong những quy trình cần kiểm soát lượng nguyên liệu hoặc sản phẩm chặt chẽ.

Các dòng Promass tiêu biểu

Promass F là dòng Coriolis được sử dụng cho nhiều nhiệm vụ đo lưu lượng quá trình. Thiết bị hướng đến các hệ thống cần phép đo ổn định trong nhiều điều kiện công nghệ.

Promass E cung cấp giải pháp Coriolis cho các nhiệm vụ đo lưu lượng khối lượng phổ biến. Dòng này có nhiều cấu hình để lựa chọn theo điều kiện của hệ thống.

Promass Q hướng đến các nhiệm vụ đo Coriolis có yêu cầu cao hơn về hiệu suất đo và kiểm soát quá trình. Khi lựa chọn cần kiểm tra kỹ đặc tính môi chất cũng như cấu hình cảm biến.

Ngoài ra, danh mục Promass còn có các phiên bản khác như Promass A, Promass H, Promass I, Promass O. Mỗi dòng có đặc điểm riêng nên không nên thay thế chéo chỉ dựa trên đường kính kết nối.

Đồng hồ đo lưu lượng Vortex Endress+Hauser Prowirl

Endress+Hauser Prowirl là dòng lưu lượng kế hoạt động theo nguyên lý Vortex. Đây là công nghệ thường được xem xét cho các điểm đo chất lỏng, khí hoặc hơi tùy cấu hình thiết bị và điều kiện công nghệ.

Trong hệ thống hơi công nghiệp, lựa chọn lưu lượng kế cần đặc biệt chú ý đến nhiệt độ, áp suất, trạng thái hơi, kích thước đường ống và phạm vi lưu lượng thực tế. Việc chọn thiết bị chỉ theo kích thước DN có thể dẫn đến phạm vi đo không phù hợp với điều kiện vận hành.

Các phiên bản Prowirl F, Prowirl O và Prowirl R cung cấp những lựa chọn khác nhau về thiết kế và kết nối quá trình. Khi thay thế thiết bị cũ, cần đối chiếu model đầy đủ và thông số trên nhãn sản phẩm để xác định đúng phiên bản.

Đồng hồ đo lưu lượng siêu âm Endress+Hauser Prosonic Flow

Prosonic Flow Endress+Hauser sử dụng công nghệ siêu âm để xác định lưu lượng. Đây là một lựa chọn đáng chú ý đối với những hệ thống mà phương pháp đo siêu âm phù hợp với cấu trúc đường ống và đặc tính môi chất.

Danh mục Prosonic Flow có cả những giải pháp đo gắn ngoài đường ống trong một số cấu hình. Kiểu đo clamp-on có lợi thế là cảm biến không cần tiếp xúc trực tiếp với môi chất, đặc biệt hữu ích khi cần hạn chế can thiệp vào đường ống hiện hữu.

Khi chọn đồng hồ đo lưu lượng siêu âm Endress+Hauser, cần kiểm tra đường kính ống, vật liệu thành ống, chiều dày, lớp lót nếu có, tính chất môi chất và khoảng đường ống thẳng tại vị trí lắp đặt. Những yếu tố này ảnh hưởng trực tiếp đến khả năng thiết lập điểm đo.

Thiết bị đo lưu lượng khí Endress+Hauser t-mass

Đối với hệ thống khí, Endress+Hauser còn cung cấp dòng t-mass hoạt động dựa trên nguyên lý đo lưu lượng khối lượng nhiệt. Công nghệ này được phát triển cho các nhiệm vụ đo khí và cần được lựa chọn dựa trên thành phần khí cũng như điều kiện vận hành thực tế.

Các thông số như áp suất, nhiệt độ, thành phần khí, đường kính đường ống và dải lưu lượng cần được xác định trước khi cấu hình. Điều này đặc biệt quan trọng khi thiết bị được sử dụng cho các hệ thống theo dõi khí nén hoặc quản lý mức tiêu thụ khí trong nhà máy.

Bộ chuyển đổi tín hiệu Proline Endress+Hauser

Một hệ thống đo lưu lượng không chỉ bao gồm phần cảm biến. Bộ chuyển đổi tín hiệu Endress+Hauser Proline đảm nhiệm việc xử lý tín hiệu đo, hiển thị giá trị và truyền dữ liệu đến PLC, DCS hoặc các hệ thống quản lý quá trình.

Endress+Hauser phát triển các transmitter Proline theo nhiều cấp cấu hình. Một số tên thường gặp trong danh mục gồm Proline 10, Proline 300, Proline 400 và Proline 500. Việc kết hợp transmitter và sensor phụ thuộc vào từng dòng sản phẩm cụ thể.

Proline 300 có thiết kế transmitter nhỏ gọn gắn trực tiếp với cảm biến trong các cấu hình tương thích. Proline 500 cung cấp các phương án lắp đặt phù hợp khi cần bố trí transmitter tách khỏi vị trí cảm biến. Proline 400 xuất hiện trong các giải pháp đo được thiết kế cho những lĩnh vực nhất định, đặc biệt là các hệ thống liên quan đến nước.

Đọc model đồng hồ đo lưu lượng Endress+Hauser trước khi đặt hàng

Model Endress+Hauser thường chứa nhiều thông tin cấu hình. Một tên dòng như Promag W hoặc Promass F chưa đủ để xác định chính xác thiết bị cần mua. Phần mã đặt hàng phía sau có thể thể hiện kích thước, kết nối, vật liệu, nguồn điện, đầu ra tín hiệu và nhiều tùy chọn khác.

Khi cần báo giá đồng hồ đo lưu lượng Endress+Hauser, nên cung cấp hình ảnh rõ nét của toàn bộ nhãn thiết bị. Nếu nameplate không còn đọc được, cần cung cấp ít nhất loại môi chất, DN đường ống, áp suất, nhiệt độ, lưu lượng nhỏ nhất/lớn nhất và yêu cầu tín hiệu đầu ra.

Chọn đồng hồ lưu lượng Endress+Hauser theo môi chất

Đo nước và chất lỏng dẫn điện

Đối với nước sạch, nước công nghiệp, nước thải và nhiều chất lỏng dẫn điện, công nghệ Promag thường là nhóm sản phẩm được xem xét đầu tiên. Tuy nhiên, khả năng tương thích vật liệu với môi chất vẫn cần được kiểm tra trước khi lựa chọn.

Đo lưu lượng khối lượng

Khi yêu cầu chính là lưu lượng khối lượng hoặc cần thêm thông tin quá trình từ phép đo Coriolis, dòng Promass là lựa chọn cần xem xét. Model cụ thể phụ thuộc vào dải đo và đặc tính chất lỏng hoặc khí.

Đo hơi

Đối với hệ thống hơi, Prowirl là một trong những dòng Endress+Hauser đáng chú ý. Cần xác định rõ hơi bão hòa hay quá nhiệt cùng áp suất và nhiệt độ vận hành trước khi chọn thiết bị.

Đo khí

Các hệ thống khí có thể sử dụng những công nghệ khác nhau tùy nhiệm vụ đo. Dòng t-mass phù hợp với một số nhiệm vụ đo lưu lượng khối lượng khí, trong khi các công nghệ khác có thể phù hợp hơn với điều kiện quá trình cụ thể.

Những thông số cần kiểm tra khi thay đồng hồ Endress+Hauser

Thay thế một lưu lượng kế Endress+Hauser đang vận hành cần ưu tiên thông tin trên nameplate của thiết bị cũ. Mã đặt hàng đầy đủ là dữ liệu quan trọng nhất vì nó giúp xác định cấu hình xuất xưởng của sản phẩm.

Tiếp theo cần kiểm tra kích thước DN, kiểu kết nối, cấp áp suất, vật liệu tiếp xúc môi chất và giới hạn nhiệt độ. Phần điện cũng cần đối chiếu nguồn cấp, kiểu đầu ra, giao thức truyền thông và phương án lắp transmitter.

Nếu model cũ đã ngừng sản xuất, thiết bị thế hệ mới cần được đối chiếu về cả cơ khí lẫn điện. Một model có chức năng đo tương đương nhưng khác chiều dài lắp đặt hoặc chuẩn mặt bích vẫn có thể gây khó khăn khi thay trực tiếp trên đường ống.

Các dòng đồng hồ đo lưu lượng Endress+Hauser đáng chú ý

Danh mục thiết bị đo lưu lượng của Endress+Hauser có thể được định hướng nhanh theo các dòng chính:

Promag: lưu lượng kế điện từ.

Promass: lưu lượng kế Coriolis.

Prowirl: lưu lượng kế Vortex.

Prosonic Flow: lưu lượng kế siêu âm.

t-mass: lưu lượng kế khối lượng nhiệt cho khí.

Cách phân loại này giúp thu hẹp phạm vi lựa chọn trước khi đi sâu vào model. Sau khi xác định đúng công nghệ, bước tiếp theo mới là lựa chọn sensor, transmitter, DN, vật liệu và giao thức truyền thông.

Lưu ý khi yêu cầu báo giá đồng hồ đo lưu lượng Endress+Hauser

Để hạn chế sai model, thông tin yêu cầu báo giá nên càng đầy đủ càng tốt. Với thiết bị đang sử dụng, hình ảnh nameplate là nguồn dữ liệu hữu ích nhất. Nếu là dự án mới, cần chuẩn bị thông số quá trình trước khi chọn model.

Các dữ liệu nên có gồm môi chất, lưu lượng nhỏ nhất và lớn nhất, lưu lượng vận hành thông thường, DN đường ống, áp suất, nhiệt độ, vật liệu đường ống, kiểu kết nối, nguồn điện và tín hiệu đầu ra. Đối với hệ thống tích hợp tự động hóa, cần xác định thêm chuẩn truyền thông tương thích với PLC hoặc DCS.

Endress+Hauser Việt Nam – Lựa chọn thiết bị đo lưu lượng theo đúng công nghệ

Đồng hồ đo lưu lượng Endress+Hauser có danh mục rộng, từ Promag điện từ, Promass Coriolis, Prowirl Vortex, Prosonic Flow siêu âm đến t-mass đo khí. Điểm quan trọng khi lựa chọn không phải tìm một model dùng cho mọi môi chất mà là xác định đúng công nghệ đo trước, sau đó cấu hình thiết bị theo điều kiện vận hành thực tế.

Đối với nhu cầu thay thế thiết bị trong nhà máy tại Việt Nam, việc cung cấp đầy đủ model và mã đặt hàng Endress+Hauser giúp quá trình đối chiếu nhanh hơn. Với dự án mới, các thông số về môi chất, lưu lượng, DN, áp suất, nhiệt độ và tín hiệu điều khiển là cơ sở để lựa chọn đồng hồ đo lưu lượng Endress+Hauser phù hợp.
