Động cơ có phanh Carpanelli – Motor phanh cho hệ thống truyền động công nghiệp

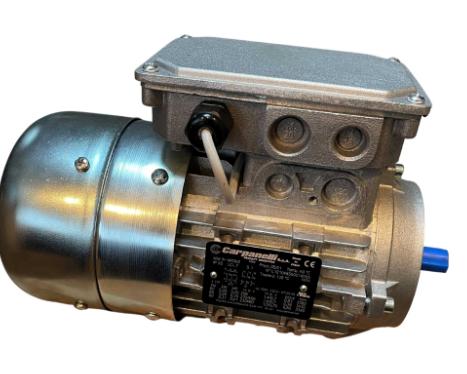

Động cơ có phanh Carpanelli là dòng motor điện tích hợp bộ phanh ngay trên thân động cơ. Thiết kế này giúp hệ thống dừng nhanh hơn khi mất điện hoặc khi có lệnh dừng. Đây là lựa chọn phù hợp cho máy nâng hạ, băng tải, thiết bị đóng gói và nhiều cơ cấu cần giữ vị trí.
Carpanelli là thương hiệu động cơ điện của Ý. Hãng phát triển nhiều dòng motor phanh khác nhau, gồm motor ba pha, một pha, hai tốc độ và phiên bản mô-men khởi động cao. Danh mục chính thức hiện có các series MA, MADP, MMA, MADC/MADV và MADE.
Động cơ có phanh Carpanelli khác motor thông thường ở điểm nào
Motor tiêu chuẩn tạo chuyển động quay nhưng không luôn dừng ngay khi ngắt nguồn. Quán tính của tải có thể khiến trục tiếp tục quay trong một khoảng thời gian.
Động cơ có phanh Carpanelli bổ sung cơ cấu phanh nhằm kiểm soát quá trình dừng. Khi hệ thống yêu cầu dừng, phanh tác động lên trục để giảm chuyển động nhanh hơn. Điều này đặc biệt hữu ích với những máy cần kiểm soát vị trí.
Phanh được tích hợp ngay trên động cơ
Cấu trúc tích hợp giúp giảm nhu cầu bố trí một bộ phanh cơ khí rời. Hệ thống truyền động nhờ đó trở nên gọn hơn. Thiết kế này cũng thuận tiện trong quá trình lắp đặt trên các máy OEM. Người dùng có thể lựa chọn motor và phanh theo cùng một cấu hình từ đầu.

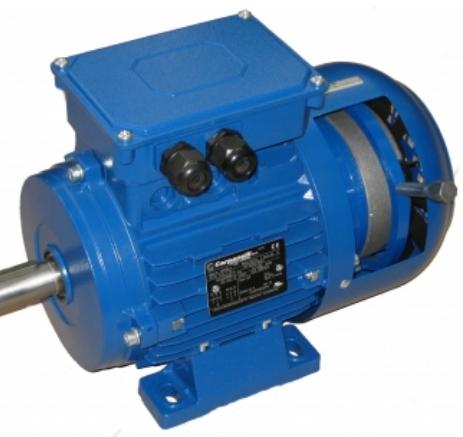

Series MA – động cơ ba pha có phanh Carpanelli
MA là một trong những dòng quan trọng nhất của Carpanelli. Hãng xác định đây là dòng động cơ không đồng bộ ba pha có phanh.
Series MA có nhiều lựa chọn về số cực. Website hãng hiện liệt kê cấu hình 2 cực, 4 cực, 6 cực và 8 cực. Điều này cho phép lựa chọn tốc độ phù hợp với từng kiểu máy.
Dòng MA 4 cực
Dòng MA 4 cực phù hợp với nhiều ứng dụng truyền động phổ biến. Tốc độ định mức của các model thường nằm quanh 1.370 đến 1.460 vòng/phút.
Ví dụ, MA80b4 có công suất 0,75 kW và tốc độ khoảng 1.420 vòng/phút. MA100b4 có công suất 3 kW. MA132La4 đạt 7,5 kW, trong khi MA160La4 đạt 15 kW.
Dòng MA 6 cực
Khi yêu cầu tốc độ thấp hơn, người dùng có thể xem xét phiên bản 6 cực. Các model này có tốc độ khoảng 820 đến 965 vòng/phút.
Một số mã tiêu biểu gồm MA80b6, MA90La6, MA100a6 và MA160La6. Công suất của dòng được hãng công bố từ mức nhỏ đến khoảng 11 kW tùy model.
Dòng MA 8 cực
Dòng MA 8 cực cung cấp tốc độ thấp hơn nữa. Tốc độ của nhiều model nằm quanh 600 đến 720 vòng/phút. Các mã như MA80b8, MA100b8, MA132La8 và MA160La8 phù hợp với các ứng dụng cần tốc độ quay thấp. Công suất của MA160La8 đạt 7,5 kW.
Động cơ một pha có phanh Carpanelli
Không phải hệ thống nào cũng có nguồn điện ba pha. Vì vậy, Carpanelli cung cấp series MMA dành cho các ứng dụng một pha. Đây là lựa chọn phù hợp với những máy công suất nhỏ hoặc thiết bị độc lập.
Motor một pha tích hợp phanh giúp đơn giản hóa hệ truyền động nhưng vẫn đảm bảo khả năng dừng. Ngoài MMA, hãng còn có các dòng MADC, MADV và MADE. Những dòng này hướng đến ứng dụng một pha cần mô-men khởi động cao kết hợp cơ cấu phanh.
Động cơ hai tốc độ có phanh Carpanelli
Một số máy cần vận hành ở hai cấp tốc độ khác nhau. Carpanelli phát triển series MADP cho yêu cầu này. MADP là dòng motor không đồng bộ ba pha thay đổi số cực và tích hợp phanh. Các cấu hình 2/4 cực cho phép hệ thống chuyển đổi giữa hai tốc độ vận hành.
Ví dụ, hãng có các model MADP63a2/4, MADP63b2/4, MADP71a2/4 và MADP71b2/4. Đây là nhóm motor hữu ích cho các cơ cấu cần tốc độ nhanh và chậm trong cùng một chu trình.
Vai trò của phanh trong hệ thống truyền động
Phanh motor không chỉ giúp trục dừng nhanh. Trong nhiều máy, nó còn hỗ trợ giữ vị trí khi động cơ ngừng hoạt động. Điều này đặc biệt quan trọng với cơ cấu có tải trọng. Nếu không có phanh, tải có thể tiếp tục di chuyển do trọng lực hoặc quán tính.
Hỗ trợ giữ tải
Trong thiết bị nâng hạ, tải có thể dịch chuyển sau khi motor dừng. Phanh hỗ trợ giữ trục tại vị trí yêu cầu. Tính năng này cũng hữu ích với bàn nâng, cơ cấu xoay và các cụm truyền động theo phương đứng.
Giảm thời gian dừng
Một motor không có phanh có thể cần thời gian để giảm tốc hoàn toàn. Với chu kỳ máy ngắn, thời gian này ảnh hưởng đến năng suất. Động cơ có phanh Carpanelli giúp giảm thời gian dừng cơ khí. Nhờ đó, máy có thể chuyển sang bước tiếp theo nhanh hơn.
Ứng dụng của động cơ có phanh Carpanelli
Các dòng motor phanh được sử dụng nhiều trong hệ thống cần dừng có kiểm soát. Một ứng dụng phổ biến là băng tải công nghiệp.
Khi băng tải cần dừng tại vị trí cố định, cơ cấu phanh giúp hạn chế việc trôi tải sau khi motor ngắt điện. Điều này hữu ích trong hệ thống phân loại và đóng gói.
Máy đóng gói
Máy đóng gói thường hoạt động theo chu kỳ liên tục. Trục kéo màng, băng tải và cơ cấu định vị cần dừng đúng thời điểm. Motor có phanh hỗ trợ kiểm soát từng chu kỳ tốt hơn. Tùy máy, người thiết kế có thể lựa chọn motor ba pha hoặc một pha.
Thiết bị nâng hạ
Đây là nhóm ứng dụng quan trọng của motor phanh. Pa lăng, bàn nâng và các cơ cấu nâng cần kiểm soát tải khi dừng. Việc lựa chọn motor phải dựa trên mô-men tải, tốc độ và đặc tính làm việc. Phanh cũng cần được kiểm tra theo yêu cầu giữ tải thực tế.
Máy gia công
Một số máy gia công cần trục dừng nhanh sau mỗi thao tác. Motor tích hợp phanh giúp giảm thời gian trục quay tự do.
Điều này có thể hỗ trợ quá trình định vị phôi hoặc thay đổi công đoạn. Tuy nhiên, cấu hình cụ thể cần được lựa chọn theo thiết kế máy.
Cách lựa chọn động cơ có phanh Carpanelli
Khi chọn động cơ có phanh Carpanelli, công suất motor chỉ là một trong nhiều thông số cần xem xét.
Trước tiên cần xác định điện áp nguồn. Sau đó kiểm tra số pha, tần số, công suất và tốc độ định mức. Mô-men phanh cũng là thông số rất quan trọng. Giá trị này cần phù hợp với tải và yêu cầu dừng của máy.
Kiểm tra số cực và tốc độ
Số cực ảnh hưởng trực tiếp đến tốc độ động cơ. Dòng MA có nhiều phiên bản 2, 4, 6 và 8 cực. Nếu máy đang sử dụng motor cũ, cần đối chiếu tốc độ trên nameplate. Không nên chỉ thay motor dựa trên công suất.
Kiểm tra kích thước lắp đặt
Frame size, đường kính trục và kiểu mặt bích cần được xác nhận trước khi đặt hàng. Sai kích thước có thể khiến motor không lắp được vào máy.
Nếu thay thế motor cũ, nên cung cấp hình ảnh nameplate và kích thước cơ khí. Điều này giúp xác định model phù hợp hơn.
Xác định chế độ phanh
Không phải mọi ứng dụng đều yêu cầu cùng một mức phanh. Máy nâng tải và băng tải ngang có thể có yêu cầu khác nhau.
Người dùng nên cung cấp tải trọng và thời gian dừng mong muốn. Với thiết bị đặc biệt, nên kiểm tra thêm dữ liệu kỹ thuật từ hãng.
Các dòng động cơ phanh Carpanelli nổi bật
Carpanelli hiện cung cấp nhiều series dành riêng cho hệ truyền động có phanh. MA là dòng ba pha phổ biến. MMA được phát triển cho ứng dụng một pha. MADP dành cho motor hai tốc độ. MADC, MADV và MADE phục vụ những ứng dụng cần mô-men khởi động cao.
Hãng cũng có dòng M.A.I. dành cho motor phanh điều khiển bằng biến tần. Ngoài ra, dòng DAM được thiết kế với cơ cấu kích hoạt phanh bằng tay.
Động cơ có phanh Carpanelli trong dây chuyền tự động
Trong hệ thống tự động hóa, mỗi giây dừng máy đều có ảnh hưởng đến năng suất. Motor cần phản ứng ổn định với lệnh điều khiển.
Động cơ có phanh Carpanelli có thể được tích hợp vào các hệ thống sử dụng contactor, PLC hoặc biến tần. Tùy cấu hình, motor đảm nhiệm cả chuyển động và dừng cơ khí.
Khi sử dụng biến tần, cần lựa chọn đúng dòng motor và phương án phanh. Carpanelli có riêng dòng M.A.I. cho ứng dụng motor phanh điều khiển bằng inverter.
Carpanelli Việt Nam – lựa chọn motor phanh theo đúng ứng dụng
Khi tìm động cơ có phanh Carpanelli tại Việt Nam, nên cung cấp đầy đủ model và thông tin trên tem motor. Nếu chưa có model, cần cung cấp công suất, điện áp, tốc độ, kiểu lắp và yêu cầu phanh. Với motor thay thế, hình ảnh nameplate là dữ liệu rất quan trọng.
Danh mục motor phanh của Carpanelli khá rộng. Việc xác định đúng series ngay từ đầu giúp tránh nhầm giữa motor ba pha, một pha, hai tốc độ hoặc phiên bản mô-men khởi động cao.
