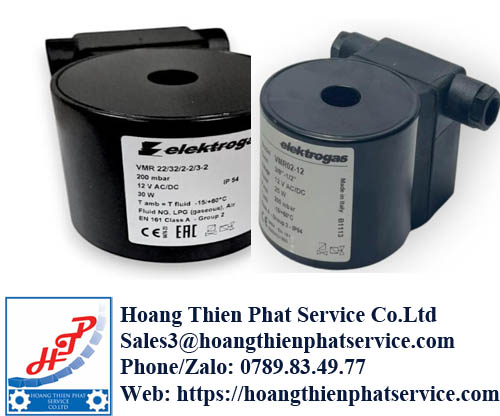

Cuộn điện từ Elektrogas chính hãng cho van gas công nghiệp

Cuộn điện từ Elektrogas tạo lực đóng mở cho van gas tự động. Sản phẩm được sử dụng trên nhiều dòng van an toàn của Elektrogas. Coil phải phù hợp với điện áp và kích thước thân van. Áp suất làm việc cũng ảnh hưởng đến cấu hình cuộn điện.

Việc chọn sai coil có thể khiến van không hoạt động. Một số trường hợp còn gây nóng cuộn hoặc cháy dây quấn. Hoàng Thiên Phát hỗ trợ đối chiếu cuộn điện từ theo tem van. Khách hàng chỉ cần cung cấp model và hình ảnh sản phẩm.

Khi nào cần thay cuộn điện từ Elektrogas?

Cuộn coil có thể suy giảm sau thời gian dài hoạt động. Nhiệt độ cao và nguồn điện không ổn định làm quá trình này diễn ra nhanh hơn. Dấu hiệu phổ biến là van không mở khi được cấp điện. Cuộn có thể phát tiếng rung nhưng không tạo đủ lực hút.

Một số cuộn nóng nhanh trong thời gian ngắn. Vỏ ngoài có thể đổi màu hoặc xuất hiện mùi cách điện cháy. Cầu chì bị ngắt liên tục cũng là dấu hiệu cần kiểm tra. Nguyên nhân có thể đến từ dây quấn bị chạm hoặc ngắn mạch.

Tuy nhiên, van không hoạt động chưa chắc do coil. Lõi từ bị kẹt cũng làm cơ cấu van không chuyển động. Nguồn điện cần được kiểm tra trước khi thay thế. Điện áp thực tế phải phù hợp với thông tin trên tem coil.

Vai trò của coil trong van gas Elektrogas

Cuộn điện từ chuyển đổi điện năng thành lực từ. Lực này điều khiển lõi từ bên trong cụm van. Khi được cấp nguồn, cuộn điện tạo ra từ trường. Lõi từ di chuyển và tác động lên cơ cấu đóng mở.

Khi mất điện, lực từ biến mất. Lò xo đưa van trở lại trạng thái an toàn. Với van thường đóng, dòng gas được ngắt khi mất nguồn. Đặc điểm này rất quan trọng trong hệ thống đốt.

Cuộn điện cần tạo đủ lực để thắng lò xo. Nó cũng phải thắng lực sinh ra từ áp suất gas. Vì vậy, hai coil giống hình dáng chưa chắc thay thế được nhau. Công suất và lực hút có thể hoàn toàn khác nhau.

Thông tin cần kiểm tra trước khi chọn coil Elektrogas

Model đầy đủ của van gas

Khách hàng cần đọc toàn bộ model trên tem. Chỉ cung cấp tên VMR hoặc VML thường chưa đủ dữ liệu. Mỗi dòng van có nhiều kích thước và mức áp suất. Cấu hình điện từ được thiết kế phù hợp với từng phiên bản.

Điện áp nguồn điều khiển

Điện áp phải trùng với thông số của cuộn cũ. Các lựa chọn thường gặp gồm 230 VAC, 110 VAC và 24 V. Nguồn 24 VAC và 24 VDC không nên tự động xem là tương đương. Người dùng cần kiểm tra đúng ký hiệu trên tem.

Tần số nguồn AC thường là 50 hoặc 60 Hz. Thông số này cũng cần được đối chiếu trước khi lắp.

Kích thước và áp suất của van

Kích thước van ảnh hưởng đến lực mở cần thiết. Van lớn thường sử dụng cơ cấu điện từ có công suất phù hợp hơn.

Áp suất đầu vào cũng tác động lên đĩa van. Coil cho phiên bản áp suất thấp có thể khác bản áp suất cao. Kích thước kết nối thường được thể hiện theo Rp hoặc DN. Thông tin này có thể đọc trên tem và thân van.

Kiểu đầu nối điện

Một số cuộn sử dụng hộp đấu dây trực tiếp. Một số phiên bản dùng giắc cắm theo chuẩn ISO 4400. Kiểu kết nối phải phù hợp với dây dẫn hiện hữu. Đầu cáp cũng cần bảo đảm độ kín theo môi trường lắp đặt.

Các dòng van sử dụng cuộn điện từ Elektrogas

Cuộn điện từ cho van VMR

VMR là dòng van gas thường đóng. Van mở nhanh khi được cấp điện và đóng nhanh khi nguồn bị ngắt. Dòng VMR được dùng phổ biến trong gas train. Sản phẩm phù hợp với đầu đốt, lò hơi và thiết bị gia nhiệt.

Van có nhiều kích thước ren và mặt bích. Mỗi kích thước có thể sử dụng cấu hình coil khác nhau. Một số phiên bản được thiết kế cho áp suất đến 6 bar. Người dùng phải cung cấp đúng cấp áp suất khi tìm coil.

Coil Elektrogas cho van VML

VML là dòng van thường đóng với cơ chế mở chậm. Thiết kế giúp hạn chế lượng gas cấp đột ngột. Tốc độ mở có thể được điều chỉnh theo cấu hình van. Đặc điểm này hỗ trợ quá trình khởi động đầu đốt ổn định.

Cuộn điện tạo lực cho cơ cấu mở van. Bộ phận mở chậm kiểm soát tốc độ chuyển động của van. Coil VML không nên chọn theo coil VMR cùng kích thước. Cơ cấu hoạt động của hai dòng có điểm khác biệt.

Cuộn coil cho van kép VMM

VMM tích hợp hai van an toàn trong cùng một thân. Thiết kế giúp giảm chiều dài cụm gas train. Van thứ nhất thường thực hiện chức năng khóa an toàn. Van thứ hai có thể sử dụng chế độ mở nhanh hoặc mở chậm.

Mỗi cơ cấu van sử dụng phần điện từ tương ứng. Khi thay coil, cần xác định chính xác vị trí cần thay. Hình ảnh toàn bộ cụm VMM rất quan trọng. Nó giúp nhận diện van thứ nhất, van thứ hai và hướng lắp đặt.

Bảng dòng van và cấu hình coil tham khảo

Tên dòng van không phải mã đặt hàng của coil. Mã chính xác còn phụ thuộc điện áp, áp suất và kích thước.

Thông số kỹ thuật của cuộn điện từ Elektrogas

Thông số coil thay đổi theo từng dòng van. Bảng dưới đây chỉ dùng để tham khảo khi đối chiếu sản phẩm.

Công suất tiêu thụ không cố định cho toàn bộ sản phẩm. Van lớn và áp suất cao có thể cần công suất khác.

Khách hàng không nên chọn coil chỉ dựa trên điện trở. Thông số điện trở không phản ánh đầy đủ lực hút điện từ.

Quy trình chọn cuộn coil Elektrogas thay thế

Bước 1: Chụp rõ tem van và tem coil

Ảnh cần thể hiện đầy đủ model, điện áp và kích thước. Không nên chụp nghiêng hoặc để ánh sáng che thông tin.

Nếu tem coil đã mờ, hãy chụp thêm tem thân van. Hình ảnh giắc điện và cụm điện từ cũng rất hữu ích.

Bước 2: Xác định nguồn điện thực tế

Kỹ thuật viên cần đo điện áp tại đầu cấp. Không nên dựa hoàn toàn vào sơ đồ cũ của hệ thống.

Nguồn quá thấp khiến coil không tạo đủ lực. Nguồn quá cao làm cuộn nóng và giảm tuổi thọ.

Bước 3: Kiểm tra tình trạng cơ khí

Lõi từ cần chuyển động tự do. Cơ cấu van bị kẹt có thể làm coil nóng dù điện áp đúng.

Cần kiểm tra bụi, cặn và hiện tượng ăn mòn. Việc kiểm tra phải được thực hiện khi hệ thống đã cô lập.

Bước 4: Đối chiếu cấu hình van

Nhà cung cấp sẽ đối chiếu dòng van, kích thước và áp suất. Điện áp cùng kiểu đấu nối cũng được kiểm tra.

Đối với van VMM, cần xác định coil thuộc van thứ nhất hoặc thứ hai. Hai vị trí có thể dùng cấu hình khác nhau.

Ứng dụng của coil van gas Elektrogas

Cuộn điện từ Elektrogas được dùng trong cụm gas train. Thiết bị điều khiển quá trình cấp nhiên liệu cho đầu đốt. Trong lò hơi, coil phối hợp với bộ điều khiển cháy. Van sẽ đóng khi hệ thống phát hiện trạng thái không an toàn.

Lò nung và lò sấy sử dụng coil để kiểm soát gas. Quá trình đóng mở được thực hiện theo từng giai đoạn vận hành. Nhà máy thép dùng van Elektrogas trong lò gia nhiệt. Ngành gốm và xi măng sử dụng thiết bị tại hệ thống đốt.

Sản phẩm còn được dùng trong HVAC và thiết bị sưởi. Mỗi ứng dụng cần lựa chọn đúng điện áp và cấp bảo vệ. Khách hàng có thể tham khảo thêm thiết bị công nghiệp cho nhà máy theo từng ứng dụng cụ thể.

Lưu ý khi lắp đặt cuộn điện từ Elektrogas

Nguồn điện phải được ngắt trước khi tháo coil. Nguồn gas cũng cần được cô lập theo quy trình an toàn.

Không được cấp điện khi coil chưa lắp đúng vào lõi từ. Thao tác này có thể làm cuộn nóng rất nhanh.

Đầu nối điện phải được siết kín. Gioăng giắc cắm cần nằm đúng vị trí để duy trì cấp bảo vệ.

Dây dẫn không được tạo lực kéo lên hộp đấu điện. Cáp cũng cần tránh bề mặt nóng của đầu đốt.

Sau khi thay coil, kỹ thuật viên cần thử hoạt động van. Hệ thống phải được kiểm tra rò rỉ trước khi vận hành.

Không tự ý thay đổi lò xo hoặc cơ cấu bên trong. Các bộ phận này ảnh hưởng trực tiếp đến chức năng an toàn.

Nhà cung cấp cuộn điện từ Elektrogas tại Việt Nam

Hoàng Thiên Phát cung cấp cuộn điện từ Elektrogas cho hệ thống gas công nghiệp. Sản phẩm được kiểm tra theo thông tin van thực tế.

Khách hàng được hỗ trợ đối chiếu dòng VMR, VML và VMM. Các cấu hình điện áp đặc biệt được kiểm tra riêng.

Khi yêu cầu báo giá, khách hàng nên gửi hình ảnh tem. Thông tin càng đầy đủ thì việc chọn coil càng chính xác.

Ngoài coil thay thế, Hoàng Thiên Phát hỗ trợ van gas Elektrogas. Danh mục còn gồm bộ lọc, điều áp và thiết bị an toàn.
