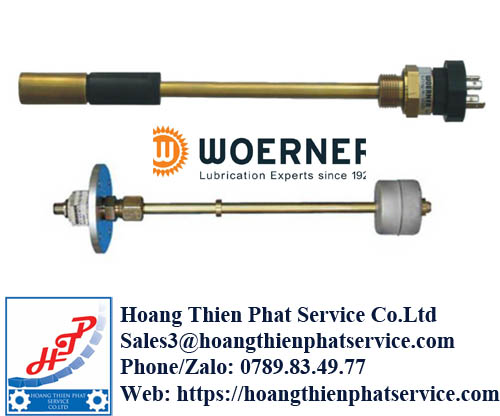

Công tắc mức Woerner – Giải pháp kiểm soát chất lỏng trong bồn chứa

Trong hệ thống công nghiệp, mức chất lỏng cần được kiểm soát liên tục. Việc thiếu dầu có thể làm bơm chạy khô. Mức chất lỏng quá cao lại gây tràn bồn và mất an toàn.

Công tắc mức Woerner giúp phát hiện những trạng thái này bằng tín hiệu điện. Thiết bị có thể cảnh báo mức thấp, báo mức cao hoặc điều khiển bơm. Một số phiên bản còn theo dõi nhiệt độ trong cùng một cụm.

WÖRNER phát triển nhiều dòng dành cho dầu, nước, glycol và ester. Hãng cũng có thiết bị dùng với dung dịch làm mát chứa tạp chất. Danh mục đa dạng giúp người dùng lựa chọn đúng cho từng bồn chứa.

Công tắc mức Woerner bảo vệ thiết bị như thế nào?

Công tắc báo mức được lắp trực tiếp trên bồn chứa. Phao thay đổi vị trí theo bề mặt chất lỏng. Chuyển động này làm tiếp điểm điện đóng hoặc mở tại điểm đã xác định.

Tín hiệu đầu ra được truyền đến relay, PLC hoặc tủ điều khiển. Hệ thống có thể phát còi cảnh báo khi mức dầu xuống thấp. Tín hiệu cũng có thể dừng bơm để tránh vận hành không tải.

Khi chất lỏng đạt mức cao, công tắc gửi trạng thái về bộ điều khiển. Bơm cấp sau đó được dừng tự động. Nhờ vậy, bồn hạn chế nguy cơ tràn và thất thoát môi chất.

Một thiết bị có thể được bố trí nhiều điểm chuyển mạch. Mỗi điểm đảm nhận một nhiệm vụ điều khiển riêng. Đây là giải pháp phù hợp với dây chuyền cần nhiều cấp cảnh báo.

Danh mục công tắc báo mức WÖRNER

WÖRNER không chỉ cung cấp một loại công tắc mức tiêu chuẩn. Mỗi dòng được thiết kế cho nhóm môi chất và điều kiện vận hành khác nhau. Người dùng cần dựa trên ứng dụng thực tế để chọn sản phẩm.

Thông tin trong bảng thể hiện đặc điểm chung của từng dòng. Mã hoàn chỉnh còn phụ thuộc chiều dài và điểm chuyển mạch. Kiểu đấu nối cũng thay đổi theo từng cấu hình.

Công tắc mức dầu Woerner KFA

Dòng KFA-A cho hệ thống bôi trơn

KFA-A là dòng giám sát mức dầu phổ biến của WÖRNER. Thiết bị có thể bố trí tối đa ba điểm chuyển mạch. Một ngưỡng nhiệt độ cũng có thể được tích hợp.

Ống dẫn của KFA-A sử dụng vật liệu đồng. Phao được chế tạo từ PUR theo cấu hình tiêu chuẩn. Cụm thiết bị được lắp trên bồn bằng kết nối phù hợp.

Ba điểm mức giúp xây dựng quy trình kiểm soát nhiều cấp. Điểm thứ nhất có thể báo thiếu dầu. Điểm thứ hai điều khiển bơm và điểm còn lại báo mức cao.

KFA-A thường được sử dụng trong bộ nguồn bôi trơn tập trung. Dòng này cũng phù hợp với bồn dầu của máy công nghiệp. Thiết bị giúp bảo vệ các điểm ma sát trước nguy cơ thiếu dầu.

Dòng KFA-V cho yêu cầu vật liệu bền hơn

KFA-V có chức năng giám sát tương tự dòng KFA-A. Sản phẩm hỗ trợ đến ba vị trí chuyển mạch. Chức năng kiểm soát nhiệt độ cũng có thể được bổ sung.

Điểm khác biệt đáng chú ý nằm ở lựa chọn vật liệu. Phao của KFA-V được chế tạo bằng thép không gỉ. Ống có thể chọn đồng hoặc thép không gỉ.

Thiết kế này phù hợp với môi trường cần độ bền cơ học cao. Khả năng tương thích vẫn phải được kiểm tra theo môi chất. Người dùng không nên chọn vật liệu chỉ dựa trên tên dòng.

Công tắc mức WÖRNER cho nhiều loại chất lỏng

KFE-A được thiết kế cho dầu, nước, glycol và ester. Sản phẩm có thể bố trí tối đa hai điểm chuyển mạch. Phao PUR hoặc thép không gỉ được chọn theo yêu cầu.

Dòng KFE-A phù hợp với hệ thống điều khiển hai ngưỡng. Ngưỡng thấp dùng để cảnh báo hoặc dừng bơm. Ngưỡng cao có thể điều khiển quá trình cấp chất lỏng.

KFI là một nhóm sản phẩm có nhiều phương án lắp đặt. Các phiên bản KFI-A và KFI-E hỗ trợ đến hai điểm mức. KFI-I được dùng khi hệ thống chỉ cần một tín hiệu.

Nhóm KFH cũng cung cấp nhiều lựa chọn lắp đặt. Sản phẩm có thể làm việc với dầu hoặc nước. Cấu hình cuối cùng cần được xác nhận từ mã đặt hàng đầy đủ.

Giám sát dung dịch làm mát bằng dòng KFW

Dung dịch làm mát trong máy gia công thường chứa phoi và cặn kim loại. Điều kiện này có thể ảnh hưởng đến cơ cấu phao thông thường. WÖRNER phát triển dòng KFW cho nhóm ứng dụng đó.

KFW-D có thể theo dõi tối đa ba điểm mức. Dòng này phù hợp với dầu khoáng, nước và dung dịch làm mát bẩn. Thiết bị hỗ trợ cảnh báo và điều khiển quá trình bổ sung dung dịch.

KFW-E kết hợp tín hiệu điện với khả năng quan sát tại chỗ. Nhân viên vận hành có thể kiểm tra mức trực tiếp trên thiết bị. Đồng thời, trạng thái mức vẫn được truyền về tủ điều khiển.

Hai dòng này phù hợp với máy CNC và trung tâm gia công. Chúng cũng được dùng trong bồn chứa chất lỏng tuần hoàn. Mức độ nhiễm bẩn cần được đánh giá trước khi chọn mã.

Công tắc mức và nhiệt độ Woerner KFR

Nhiệt độ dầu ảnh hưởng trực tiếp đến độ nhớt và khả năng bôi trơn. Vì vậy, một số bồn cần theo dõi đồng thời mức và nhiệt độ. Dòng KFR đáp ứng cả hai yêu cầu trong một cụm.

KFR-A có thể tích hợp ba điểm giám sát mức. Thiết bị còn cung cấp một điểm chuyển mạch nhiệt độ. Dòng KFR-B hỗ trợ hai điểm mức và một ngưỡng nhiệt độ.

Việc kết hợp hai chức năng giúp giảm số lượng thiết bị trên bồn. Dây tín hiệu và vị trí lắp đặt cũng được đơn giản hóa. Đây là lợi thế tại các cụm máy có không gian hạn chế.

KFR phù hợp với dầu, ester và glycol theo từng cấu hình. Nhiệt độ cài đặt phải được xác định trước khi đặt hàng. Vật liệu tiếp xúc cũng cần tương thích với chất lỏng.

Cảm biến mức siêu âm Woerner KFU-A

KFU-A hoạt động khác với công tắc phao truyền thống. Thiết bị phát sóng siêu âm về phía bề mặt chất lỏng. Thời gian phản hồi được dùng để xác định khoảng cách.

Phương pháp này không yêu cầu phần tử cơ khí chuyển động theo mức. Cảm biến nhờ đó hạn chế hao mòn do ma sát. Giải pháp thích hợp với các bồn cần đo không tiếp xúc.

KFU-A có kết nối điện M12x1. Thiết bị hỗ trợ hai đầu ra chuyển mạch số. Một cấu hình đầu ra analog cũng được cung cấp.

Tuy nhiên, kết quả đo siêu âm chịu ảnh hưởng từ điều kiện lắp đặt. Bọt, hơi, vật cản và hình dạng bồn cần được xem xét. Khoảng chết của cảm biến cũng phải được tính toán.

Ứng dụng thực tế của công tắc mức Woerner

Trong hệ thống bôi trơn tập trung, thiết bị kiểm tra lượng dầu còn lại. Khi dầu xuống thấp, tín hiệu được gửi về bộ điều khiển. Máy có thể cảnh báo trước khi điểm bôi trơn bị thiếu dầu.

Tại trạm nguồn thủy lực, công tắc theo dõi mức dầu trong bồn. Mức giảm bất thường có thể liên quan đến rò rỉ. Việc phát hiện sớm giúp hạn chế hư hỏng bơm.

Trong máy CNC, công tắc mức kiểm soát dung dịch tưới nguội. Thiết bị hỗ trợ vận hành bơm tuần hoàn ổn định. Dòng KFW phù hợp hơn khi chất lỏng chứa cặn gia công.

Sản phẩm WÖRNER còn xuất hiện trong ngành thép và xi măng. Chúng được dùng tại băng tải, hộp số và ổ trục. Những vị trí này thường phụ thuộc vào hệ thống bôi trơn tự động.

Các nhà máy giấy và ngành năng lượng cũng sử dụng thiết bị báo mức. Tín hiệu được tích hợp vào PLC của dây chuyền. Nhân viên vận hành có thể theo dõi trạng thái từ phòng điều khiển.

Cung cấp công tắc mức Woerner tại Việt Nam

Hoàng Thiên Phát cung cấp công tắc mức Woerner cho hệ thống bôi trơn và máy công nghiệp. Sản phẩm được lựa chọn dựa trên thông số vận hành thực tế. Đội ngũ kỹ thuật hỗ trợ kiểm tra mã và cấu hình thay thế.

Khách hàng có thể gửi mã WÖRNER đang sử dụng để đối chiếu. Hình ảnh nhãn và vị trí lắp đặt giúp quá trình kiểm tra chính xác hơn. Với ứng dụng mới, cần cung cấp bản vẽ bồn nếu có.

Cấu hình báo giá cần thể hiện rõ số điểm mức. Chiều dài đầu dò và vật liệu phao cũng phải được xác nhận. Cách làm này hạn chế sai lệch khi lắp đặt thực tế.
