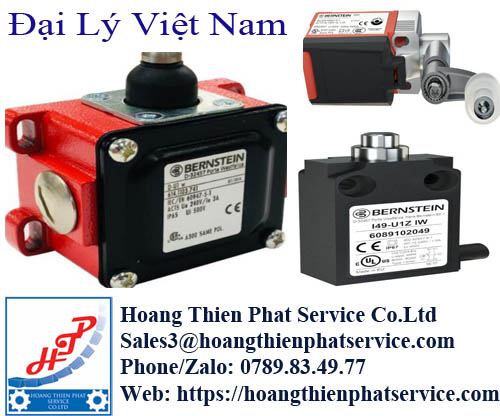

Công tắc hành trình Bernstein – Giải pháp kiểm soát vị trí máy chính xác

Một cơ cấu máy đi quá giới hạn có thể làm lệch sản phẩm, gãy chi tiết hoặc gây dừng toàn bộ dây chuyền. Vì vậy, việc xác định đúng điểm bắt đầu, điểm trung gian và điểm kết thúc của chuyển động rất quan trọng. Công tắc hành trình Bernstein được thiết kế để nhận biết những vị trí này bằng cơ chế tác động trực tiếp. Thiết bị chuyển vị trí cơ khí thành tín hiệu điện để PLC, relay hoặc bộ điều khiển xử lý. Từ tín hiệu nhận được, hệ thống có thể dừng động cơ, đảo chiều, mở van hoặc chuyển sang bước vận hành tiếp theo.

Điểm đáng chú ý của công tắc Bernstein không chỉ nằm ở chức năng đóng và ngắt điện. Hãng phát triển nhiều kích thước thân, kiểu đầu tác động và cấu hình tiếp điểm khác nhau. Nhờ đó, thiết bị có thể lắp trên máy nhỏ, băng tải, hệ thống nâng hạ hoặc dây chuyền sản xuất lớn. Người sử dụng cũng có thể lựa chọn vỏ nhựa hoặc vỏ kim loại theo môi trường làm việc. Sự đa dạng này giúp Limit switch Bernstein thích nghi tốt với nhiều yêu cầu điều khiển công nghiệp.

Công tắc hành trình Bernstein đảm nhận vai trò gì?

Nhiều người thường hiểu công tắc hành trình chỉ dùng để dừng máy tại điểm cuối. Trên thực tế, thiết bị có thể thực hiện nhiều nhiệm vụ hơn. Công tắc giúp xác nhận bàn trượt đã về vị trí gốc, kiểm tra xi lanh đã đi hết hành trình hoặc nhận biết cửa máy đã đóng. Nó cũng có thể tạo tín hiệu đếm sản phẩm khi vật thể đi qua một vị trí cố định. Với dây chuyền tự động, mỗi tín hiệu từ công tắc trở thành điều kiện để hệ thống thực hiện bước tiếp theo.

Ví dụ, một thùng hàng di chuyển đến cuối băng tải sẽ chạm vào cần gạt của công tắc. Tiếp điểm bên trong lập tức thay đổi trạng thái và gửi tín hiệu về PLC. Bộ điều khiển có thể ra lệnh cho xi lanh đẩy thùng sang băng tải khác. Khi thùng rời khỏi vị trí, đầu tác động trở về trạng thái ban đầu. Chu trình này được lặp lại liên tục mà không cần người vận hành can thiệp.

Theo danh mục công tắc vị trí và cảm biến của BERNSTEIN, thiết bị cơ khí được dùng để giám sát, điều khiển và phát hiện vị trí. Hãng cung cấp phiên bản vỏ nhựa, vỏ kim loại và các dòng dành cho chức năng an toàn. Sản phẩm có thể làm việc tại khu vực chật hẹp, nhiều bụi hoặc có độ ẩm cao. Tuy nhiên, người sử dụng vẫn phải lựa chọn đúng model theo điều kiện thực tế.

Nguyên lý hoạt động của Limit switch Bernstein

Cấu tạo cơ bản của công tắc hành trình Bernstein gồm thân công tắc, đầu tác động, lò xo hồi vị và cụm tiếp điểm. Đầu tác động là bộ phận tiếp xúc với chi tiết chuyển động của máy. Khi chi tiết chạm vào đầu công tắc, lực cơ khí được truyền đến cụm đóng cắt bên trong. Tiếp điểm thường mở có thể chuyển sang trạng thái đóng. Ngược lại, tiếp điểm thường đóng sẽ chuyển sang trạng thái mở. Sự thay đổi này tạo tín hiệu điện cho mạch điều khiển.

Khi chi tiết máy rời khỏi vị trí kiểm tra, lò xo đưa cơ cấu về trạng thái ban đầu. Công tắc lúc này sẵn sàng cho chu kỳ vận hành tiếp theo. Nguyên lý cơ khí giúp người dùng dễ kiểm tra và xác định lỗi. Kỹ thuật viên có thể đo trực tiếp trạng thái tiếp điểm bằng đồng hồ điện. Việc thay thế cũng thuận tiện nếu đã xác định chính xác mã sản phẩm, sơ đồ chân và kiểu đầu tác động.

BERNSTEIN cung cấp cả cơ cấu tiếp điểm tác động nhanh và tác động chậm. Tiếp điểm tác động nhanh chuyển trạng thái tại một điểm xác định, ít phụ thuộc vào tốc độ di chuyển. Loại này phù hợp với hệ thống cần tín hiệu đóng cắt dứt khoát. Tiếp điểm tác động chậm thay đổi trạng thái theo hành trình của đầu công tắc. Cấu hình này thường được lựa chọn theo yêu cầu điều khiển hoặc thiết kế mạch an toàn.

Lựa chọn đầu tác động theo chuyển động của máy

Đầu tác động ảnh hưởng trực tiếp đến độ chính xác và tuổi thọ công tắc. Nếu cơ cấu chuyển động thẳng vào công tắc, đầu nhấn là lựa chọn phù hợp. Hướng tác động cần gần trùng với trục của đầu nhấn để lực được truyền ổn định. Kiểu này thường lắp tại bàn trượt, xi lanh, cơ cấu nâng hoặc bộ phận chạy trên ray. Điểm tác động khá rõ ràng, thuận lợi cho việc căn chỉnh vị trí dừng.

Cần gạt con lăn thích hợp với chi tiết di chuyển ngang qua công tắc. Con lăn quay theo bề mặt vật thể nên giảm ma sát và hạn chế mài mòn. Thiết kế này được sử dụng nhiều trên băng tải, máy đóng gói và cửa trượt. Góc cần gạt phải được điều chỉnh để cơ cấu máy không đập trực tiếp vào thân công tắc. Nếu góc tiếp xúc quá lớn, lực va chạm có thể làm cong cần hoặc sai điểm tác động.

Đối với máy có khoảng cách lắp thay đổi, cần gạt điều chỉnh giúp kỹ thuật viên căn điểm đóng cắt thuận tiện hơn. Chiều dài tay đòn có thể thay đổi theo vị trí cơ cấu. Người dùng không cần di chuyển toàn bộ thân công tắc mỗi khi hiệu chỉnh. Kiểu này phù hợp khi cải tạo máy cũ hoặc thay thế thiết bị khác hãng. Tuy nhiên, các vít điều chỉnh cần được siết chặt sau khi hoàn tất lắp đặt.

Đầu lò xo hoặc cần đàn hồi phù hợp với vật thể đi đến từ nhiều hướng. Cơ cấu đàn hồi giúp hạn chế gãy đầu công tắc khi vật thể bị lệch. Loại này thường xuất hiện trên hệ thống xử lý vật liệu, băng tải hoặc máy có dung sai chuyển động lớn. Điểm tác động có thể không chính xác bằng đầu nhấn. Vì vậy, nó phù hợp với nhiệm vụ xác nhận sự hiện diện hơn là đo vị trí có độ chính xác cao.

Công tắc hành trình Bernstein vỏ nhựa và vỏ kim loại

Phiên bản vỏ nhựa có ưu điểm về trọng lượng, khả năng cách điện và kích thước lắp đặt. Vật liệu nhựa kỹ thuật có thể chống lại nhiều tác động hóa học. Thiết kế này phù hợp với máy đóng gói, dây chuyền lắp ráp và khu vực có không gian hạn chế. BERNSTEIN cũng cho biết vỏ nhựa mang lại lợi thế tại môi trường ẩm hoặc thường xuyên thay đổi nhiệt độ. Khả năng chịu hóa chất cụ thể vẫn phải được kiểm tra theo datasheet của từng model.

Vỏ kim loại được lựa chọn khi công tắc phải chịu tải cơ khí cao. Thân kim loại giúp bảo vệ cụm tiếp điểm trước phoi, tia lửa và va đập. Đây là lựa chọn phù hợp cho máy công cụ, hệ thống nâng hạ và thiết bị xử lý vật liệu nặng. Một số phiên bản còn được thiết kế cho khu vực có dầu, dung môi hoặc chất làm sạch. Người dùng cần kiểm tra cấp bảo vệ, kiểu đầu cáp và vật liệu gioăng trước khi đặt hàng.

Không nên mặc định vỏ kim loại luôn tốt hơn vỏ nhựa. Mỗi vật liệu phù hợp với một điều kiện lắp đặt khác nhau. Vỏ kim loại chắc chắn nhưng có thể không phù hợp với môi trường ăn mòn đặc biệt. Vỏ nhựa nhẹ và cách điện tốt nhưng cần tránh lực va đập quá mạnh. Lựa chọn đúng phải dựa trên tải cơ khí, hóa chất, nhiệt độ và không gian lắp đặt.

Các dòng công tắc hành trình Bernstein phổ biến

Công tắc Bernstein C2, I49 và Ti2

C2 thuộc nhóm công tắc có kích thước nhỏ, phù hợp với cơ cấu máy hạn chế không gian. Dòng sản phẩm này thường được cân nhắc cho máy lắp ráp nhỏ hoặc thiết bị điều khiển cơ khí. I49 có thiết kế thân mỏng, giúp lắp sát khung hoặc trong các khe máy hẹp. Ti2 cân bằng giữa kích thước gọn và khả năng sử dụng công nghiệp. Cả ba dòng đều có thể được cấu hình với nhiều kiểu đầu tác động khác nhau.

Khi chọn những dòng kích thước nhỏ, người dùng cần kiểm tra kỹ lực tác động và cấp bảo vệ. Kích thước nhỏ không đồng nghĩa với việc model nào cũng phù hợp môi trường bụi hoặc nước. Kiểu đi dây cũng ảnh hưởng đến không gian lắp đặt thực tế. Một số ứng dụng cần cáp đúc sẵn, trong khi ứng dụng khác sử dụng đầu ren cáp. Datasheet của đúng mã đặt hàng phải được đối chiếu trước khi lắp.

Công tắc Bernstein IN65, I88 và ENK

IN65 là dòng công tắc vị trí có cấu trúc đầu tác động linh hoạt. Thiết kế này giúp kỹ thuật viên điều chỉnh hướng tác động theo vị trí cơ cấu máy. Sản phẩm phù hợp với nhiều nhiệm vụ phát hiện hành trình thông thường. I88 và ENK cũng là những dòng thường gặp trên máy móc công nghiệp. Chúng có nhiều lựa chọn về đầu nhấn, cần gạt và con lăn.

Các dòng này có thể được sử dụng trên băng tải, máy đóng gói, thiết bị lắp ráp và cơ cấu cửa. Tuy nhiên, tên series chưa đủ để xác định khả năng thay thế. Hai sản phẩm cùng series vẫn có thể khác tiếp điểm hoặc cơ cấu tác động. Người mua nên cung cấp toàn bộ ký hiệu trên tem. Nếu tem bị mất, cần đo kích thước chân bắt và kiểm tra sơ đồ dây hiện tại.

Công tắc Bernstein ENM2 và GC

ENM2 và GC thường được lựa chọn cho môi trường yêu cầu thân công tắc chắc chắn. Vỏ kim loại hỗ trợ bảo vệ các bộ phận bên trong trước lực cơ khí và tác động từ môi trường. Dòng sản phẩm này phù hợp với máy công cụ, thiết bị nâng chuyển và hệ thống sản xuất nặng. Nhiều kiểu đầu tác động cho phép thiết bị nhận chuyển động từ các hướng khác nhau. Cấu hình tiếp điểm cũng được lựa chọn theo sơ đồ điều khiển.

Việc thay thế ENM2 hoặc GC cần kiểm tra kích thước lắp và điểm tác động. Chỉ một khác biệt nhỏ về chiều dài cần gạt cũng có thể làm thay đổi thời điểm đóng cắt. Nếu dùng công tắc cho nhiệm vụ bảo vệ, cần xác nhận thêm cơ cấu mở cưỡng bức. Không nên chọn model chỉ dựa trên hình ảnh bên ngoài. Mã hoàn chỉnh và datasheet vẫn là căn cứ quan trọng nhất.

Ứng dụng thực tế của công tắc hành trình Bernstein

Trên băng tải, công tắc xác định kiện hàng đã đến vị trí chuyển hướng hoặc phân loại. Tín hiệu được truyền về PLC để điều khiển xi lanh, động cơ hoặc cơ cấu gạt. Tại máy đóng gói, công tắc kiểm tra nắp bảo vệ, vị trí màng và hành trình của bộ phận ép. Một tín hiệu không đúng có thể khiến chu trình tạm dừng. Điều này giúp hạn chế sản phẩm lỗi và ngăn cơ cấu hoạt động sai trình tự.

Tại máy công cụ, công tắc vị trí Bernstein giúp xác định giới hạn bàn máy hoặc vị trí cửa bảo vệ. Hệ thống nâng hạ sử dụng công tắc tại điểm trên và điểm dưới. Tín hiệu giúp dừng động cơ trước khi cơ cấu vượt hành trình. Máy ép cũng có thể dùng thiết bị để xác nhận vị trí khuôn hoặc bàn đỡ. Mỗi vị trí cần lựa chọn đầu tác động và khoảng hành trình phù hợp.

Ngành thang máy và thang cuốn đặt ra yêu cầu cao về độ tin cậy. Công tắc vị trí được dùng để phát hiện các trạng thái xác định của cơ cấu. BERNSTEIN có những sản phẩm dành riêng cho nhóm ứng dụng này. Việc lựa chọn phải tuân theo thiết kế của nhà sản xuất thiết bị. Không nên sử dụng một công tắc công nghiệp thông thường để thay thế tùy ý.

Phân biệt công tắc hành trình và cảm biến tiệm cận Bernstein

Công tắc hành trình phát hiện vị trí bằng tiếp xúc cơ khí. Nó tạo tín hiệu khi vật thể chạm vào đầu nhấn hoặc cần gạt. Thiết bị phù hợp với môi trường cần tín hiệu rõ ràng và khả năng chịu tải cơ khí. Nhược điểm là đầu tác động sẽ bị hao mòn sau nhiều chu kỳ. Việc lắp đặt cũng cần bảo đảm vật thể tác động đúng hướng.

Cảm biến tiệm cận hoạt động mà không cần tiếp xúc trực tiếp. BERNSTEIN cung cấp cảm biến cảm ứng, điện dung và cảm biến từ. Cảm biến cảm ứng phù hợp với vật thể kim loại. Cảm biến điện dung có thể phát hiện nhiều vật liệu rắn hoặc lỏng. Cảm biến từ nhận biết vị trí thông qua từ trường.

Hai nhóm sản phẩm không thể thay thế cho nhau trong mọi trường hợp. Cảm biến thường cần nguồn điện và có loại tín hiệu riêng. Công tắc hành trình có thể được đấu trực tiếp như một tiếp điểm cơ khí. Khi cải tạo hệ thống, kỹ thuật viên cần kiểm tra nguồn, PLC và sơ đồ đầu vào. Việc thay đổi nguyên lý phát hiện có thể yêu cầu sửa cả chương trình điều khiển.

Cách chọn đúng mã công tắc hành trình Bernstein

Bước đầu tiên là xác định hướng và tốc độ chuyển động của cơ cấu. Sau đó, người dùng lựa chọn đầu nhấn, cần gạt hoặc con lăn phù hợp. Tiếp theo cần kiểm tra số lượng tiếp điểm thường mở và thường đóng. Kiểu tác động nhanh hoặc chậm phải phù hợp với mạch điều khiển. Điện áp, dòng điện và kiểu tải cũng cần được đối chiếu với datasheet.

Môi trường làm việc là yếu tố không nên bỏ qua. Khu vực có bụi, nước hoặc dầu cần cấp bảo vệ thích hợp. Môi trường hóa chất phải kiểm tra khả năng tương thích của vỏ và gioăng. Vị trí dễ va đập nên ưu tiên cấu trúc chắc chắn hơn. Nếu không gian lắp nhỏ, cần đối chiếu đầy đủ kích thước thân và đầu cáp.

Công tắc dùng để giám sát cửa bảo vệ cần được đánh giá riêng. Không phải mọi Limit switch Bernstein đều là công tắc an toàn. BERNSTEIN lưu ý rằng ứng dụng bảo vệ con người liên quan đến EN ISO 14119 và EN ISO 13849. Việc đạt cấp an toàn còn phụ thuộc cách đấu nối và bộ điều khiển. Do đó, không nên tự thay công tắc an toàn bằng một model thông thường.

Công tắc hành trình Bernstein tại Việt Nam

Hoàng Thiên Phát cung cấp và hỗ trợ lựa chọn công tắc hành trình Bernstein cho nhiều hệ thống công nghiệp. Khách hàng nên gửi mã sản phẩm đầy đủ, ảnh tem và hình vị trí lắp. Đội ngũ kỹ thuật sẽ kiểm tra series, tiếp điểm và đầu tác động. Nếu model cũ không còn phù hợp, phương án thay thế sẽ được đối chiếu theo thông số. Cách làm này giúp hạn chế mua sai thiết bị và giảm thời gian dừng máy.
