Bộ khởi động mềm Allen‑Bradley SMC‑3 150‑C60NBR 60A

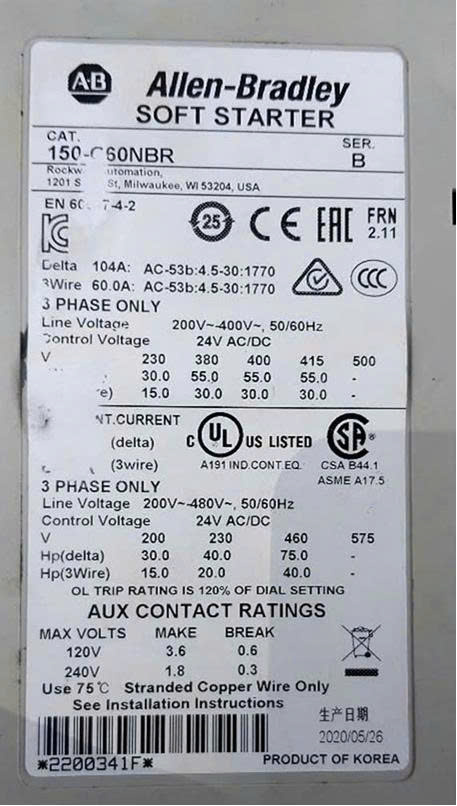

Lưu ý mã sản phẩm: Rockwell Automation không ghi nhận mã 150-C60NDBR. Mã chính xác nhiều khả năng là 150-C60NBR, dùng nguồn điều khiển 24V AC/DC. Khách hàng nên kiểm tra lại tem trước khi đặt hàng.
Mô tả ngắn: Bộ khởi động mềm Allen‑Bradley SMC‑3 150‑C60NBR dòng 60A, giúp động cơ khởi động êm, giảm sốc cơ khí và bảo vệ quá tải.
Khởi động động cơ êm hơn với Allen‑Bradley 150‑C60NBR
Mỗi lần động cơ khởi động trực tiếp, dòng điện thường tăng rất nhanh. Hiện tượng này gây sụt áp và tạo lực va đập lên hệ truyền động.
Allen‑Bradley SMC‑3 150‑C60NBR kiểm soát quá trình tăng điện áp theo thời gian cài đặt. Động cơ tăng tốc ổn định hơn và không tạo cú giật mạnh.
Sản phẩm thuộc dòng SMC‑3 của Rockwell Automation. Thiết bị điều khiển động cơ ba pha bằng công nghệ bán dẫn SCR. Thiết kế nhỏ gọn phù hợp cho tủ điện công nghiệp có không gian hạn chế.
Theo thông tin chính thức của Rockwell Automation, mã 150-C60NBR vẫn đang ở trạng thái hoạt động.
Thông số Allen‑Bradley SMC‑3 150‑C60NBR
| Đặc tính | Thông số |
|---|---|
| Hãng sản xuất | Allen‑Bradley – Rockwell Automation |
| Dòng sản phẩm | SMC‑3 Smart Motor Controller |
| Mã catalog chính xác | 150-C60NBR |
| Dòng định mức | 60A |
| Dòng động cơ đấu trực tiếp | 20–60A |
| Điện áp nguồn tối đa | 480V AC |
| Nguồn điện | Ba pha |
| Tần số | 50/60Hz |
| Nguồn điều khiển | 24V AC/DC |
| Kiểu lắp đặt | Open Type |
| Cấp bảo vệ | IP2X |
| Bypass | Tích hợp bên trong |
| Cấp bảo vệ quá tải | Class 10, 15 hoặc 20 |
| Thời gian khởi động | 2–30 giây |
| Giới hạn dòng | 150%, 250%, 350% hoặc 450% FLA |
| Nhiệt độ làm việc | Từ -5°C đến 50°C |
| Kích thước | 72 × 206 × 130mm |
| Khối lượng | Khoảng 2,25kg |
Công suất động cơ có thể đạt khoảng 30kW tại điện áp 380–415V. Giá trị thực tế phụ thuộc tải và dòng toàn tải của động cơ.
Điểm mạnh của bộ khởi động mềm SMC‑3 60A
Điều khiển đồng thời cả ba pha
SMC‑3 sử dụng phương pháp điều khiển ba pha thực. Dòng điện được cân bằng tốt hơn trong suốt quá trình khởi động.
Thiết bị phù hợp với động cơ thường xuyên chịu tải cơ khí lớn. Điển hình gồm băng tải, máy nghiền, máy nén và hệ thống bơm.
Contactor bypass được tích hợp sẵn
Sau khi động cơ đạt tốc độ ổn định, bypass nội bộ sẽ được kích hoạt. Dòng điện không tiếp tục đi qua mạch SCR.
Cơ chế này giúp giảm nhiệt lượng phát sinh trong tủ điện. Người dùng cũng không cần lắp thêm contactor bypass bên ngoài.
Bảo vệ quá tải điện tử
Bộ khởi động mềm Allen‑Bradley 150‑C60NBR tích hợp bảo vệ quá tải cho động cơ. Người vận hành có thể chọn Trip Class 10, 15 hoặc 20.
Thiết bị còn hỗ trợ chẩn đoán lỗi động cơ và hệ thống. Nhờ đó, kỹ thuật viên phát hiện bất thường nhanh hơn.
Cài đặt trực tiếp bằng công tắc DIP
SMC‑3 không yêu cầu màn hình điều khiển phức tạp. Các thông số cơ bản được thiết lập bằng công tắc DIP và núm xoay.
Cách thiết kế này giúp rút ngắn thời gian lắp đặt. Việc thay thế thiết bị cũ cũng thuận tiện hơn.
Các chế độ điều khiển đáng chú ý
Allen‑Bradley SMC‑3 hỗ trợ nhiều chế độ khởi động và dừng. Người dùng có thể điều chỉnh phù hợp với từng đặc tính tải.
Chế độ Soft Start tăng mô-men theo thời gian cài đặt. Chế độ Current Limit giới hạn dòng điện trong lúc động cơ tăng tốc.
Tính năng Kick Start tạo mô-men ban đầu lớn cho tải có ma sát cao. Thời gian Kick Start có thể đặt đến 1,5 giây.
Chế độ Soft Stop kéo dài quá trình giảm điện áp. Tính năng này đặc biệt hữu ích cho hệ thống bơm và băng tải.
Thông tin về các chức năng được trình bày trong tài liệu kỹ thuật SMC‑3 của Rockwell Automation.
Ứng dụng của Allen‑Bradley 150‑C60NBR
Hệ thống bơm công nghiệp
Khởi động và dừng đột ngột có thể tạo hiện tượng búa nước. SMC‑3 giúp dòng chảy thay đổi từ từ hơn.
Thiết bị thường được dùng cho bơm cấp nước, bơm tuần hoàn và bơm xử lý nước thải.
Băng tải và dây chuyền đóng gói
Băng tải khởi động trực tiếp dễ làm hàng hóa xô lệch. Lực giật cũng ảnh hưởng đến dây đai và hộp giảm tốc.
Bộ khởi động mềm giúp băng tải tăng tốc đều. Quy trình vận chuyển nhờ đó ổn định hơn.
Máy nén khí và hệ thống lạnh
Dòng khởi động lớn có thể gây sụt áp trong nhà máy. SMC‑3 kiểm soát dòng điện và giảm áp lực lên nguồn cấp.
Rockwell Automation đề xuất dòng SMC‑3 cho máy nén, chiller, máy nghiền, bơm và băng tải trên trang giới thiệu sản phẩm.
Phân biệt 150‑C60NBR và 150‑C60NBD
Hai mã có cùng dòng định mức 60A và cùng điện áp động lực. Khác biệt chính nằm ở nguồn điều khiển.
| Model | Nguồn điều khiển |
|---|---|
| 150-C60NBR | 24V AC/DC |
| 150-C60NBD | 100–240V AC, 50/60Hz |
Vì vậy, mã 150-C60NDBR có thể là lỗi ghép giữa hai hậu tố NBD và NBR. Không nên đặt hàng theo mã này khi chưa kiểm tra tem.
SMC‑3 có thay thế biến tần được không?
SMC‑3 chỉ điều khiển quá trình khởi động và dừng động cơ. Thiết bị không điều chỉnh tốc độ liên tục khi động cơ đang chạy.
Nếu chỉ cần giảm dòng khởi động, SMC‑3 là lựa chọn phù hợp. Nếu cần thay đổi tốc độ, nên sử dụng biến tần.
