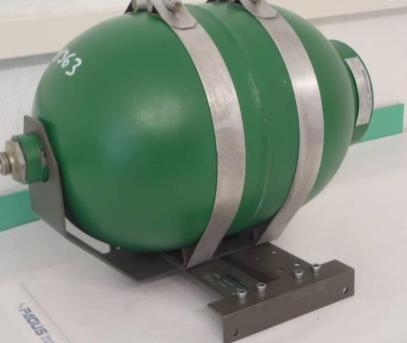

Bình tích áp ORSTA – Thiết bị tích trữ năng lượng cho hệ thống thủy lực

Bình tích áp ORSTA là thiết bị được sử dụng trong hệ thống thủy lực nhằm tích trữ năng lượng dưới dạng chất lỏng có áp suất và cung cấp trở lại cho mạch khi cần thiết. Trong các hệ thống máy công nghiệp sử dụng thiết bị ORSTA, bình tích áp có thể làm việc cùng bơm thủy lực ORSTA, van thủy lực, xi lanh, motor thủy lực và bộ nguồn thủy lực để duy trì khả năng vận hành ổn định.

Khác với bơm thủy lực hoạt động liên tục để tạo dòng dầu, bình tích áp ORSTA đóng vai trò như một nguồn năng lượng dự trữ. Khi áp suất hệ thống đạt mức yêu cầu, một lượng dầu được đưa vào bình. Năng lượng này có thể được giải phóng khi lưu lượng tức thời tăng, áp suất giảm hoặc hệ thống cần thực hiện một chu kỳ làm việc nhanh.

Đây cũng là lý do bình tích áp thường xuất hiện trên các bộ nguồn thủy lực của máy ép, máy công cụ, thiết bị nâng hạ và nhiều máy móc công nghiệp sử dụng hệ thống ORSTA.

Bình tích áp ORSTA không chỉ đơn thuần là nơi chứa dầu

Một thùng dầu thủy lực có nhiệm vụ chứa và cung cấp dầu cho hệ thống, trong khi bình tích áp ORSTA được thiết kế để làm việc với dầu đang chịu áp suất. Hai thiết bị vì vậy có chức năng hoàn toàn khác nhau.

Trong quá trình hệ thống hoạt động, bơm cung cấp dầu và tạo lưu lượng cho mạch. Khi nhu cầu sử dụng thấp hơn khả năng cung cấp tại một thời điểm nhất định, năng lượng thủy lực có thể được tích trữ trong bình. Khi cơ cấu chấp hành cần thêm lưu lượng, lượng dầu dự trữ được đưa trở lại mạch.

Nhờ đặc điểm này, bình tích áp trở thành một thành phần hỗ trợ quan trọng trong những hệ thống có tải thay đổi hoặc xuất hiện nhu cầu lưu lượng lớn trong thời gian ngắn.

Bình tích áp ORSTA hỗ trợ hệ thống như thế nào?

Giá trị của Bình tích áp ORSTA thể hiện rõ khi xem thiết bị như một phần của toàn bộ mạch thủy lực.

Ở trạng thái bình thường, bơm tạo dòng dầu đi qua cụm van điều khiển đến xi lanh hoặc motor. Đồng thời, tùy thiết kế mạch, một phần năng lượng được đưa vào bình tích áp. Khi hệ thống cần tăng lưu lượng nhanh, bình giải phóng phần năng lượng đã lưu trữ để hỗ trợ nguồn bơm.

Cách bố trí này đặc biệt hữu ích đối với máy có chu kỳ tải không liên tục. Thay vì lựa chọn một bơm có công suất rất lớn chỉ để đáp ứng vài thời điểm tải đỉnh, hệ thống có thể sử dụng bình tích áp để bổ sung năng lượng trong khoảng thời gian đó.

Ngoài chức năng dự trữ năng lượng, bình tích áp trong hệ thống thủy lực còn có thể được sử dụng để hỗ trợ duy trì áp suất, bù rò rỉ nhỏ, giảm dao động và hạn chế một số xung áp phát sinh trong quá trình đóng mở van hoặc thay đổi tải.

Một mắt xích quan trọng trong bộ nguồn thủy lực ORSTA

Khi quan sát một bộ nguồn thủy lực hoàn chỉnh, Bình tích áp ORSTA không hoạt động độc lập. Thiết bị thường nằm trong một hệ thống gồm bơm, động cơ điện, thùng dầu, van an toàn, van phân phối, đồng hồ áp suất, đường ống và các cơ cấu chấp hành.

Bơm đảm nhiệm việc tạo lưu lượng. Van quyết định hướng, áp suất hoặc lượng dầu đi qua. Xi lanh chuyển năng lượng thủy lực thành chuyển động thẳng, trong khi motor thủy lực tạo chuyển động quay. Bình tích áp đứng giữa các thành phần này với nhiệm vụ lưu giữ và giải phóng năng lượng theo yêu cầu của mạch.

Chính vì vậy, khi bảo trì hệ thống ORSTA cũ, không nên đánh giá tình trạng bình tích áp tách rời khỏi bơm và hệ thống van. Hiện tượng áp suất dao động hoặc máy phản ứng chậm có thể liên quan đến nhiều thành phần khác nhau trong mạch.

Khả năng duy trì áp suất khi nhu cầu dầu thay đổi

Một trong những ứng dụng đáng chú ý của Bình tích áp ORSTA là hỗ trợ duy trì áp suất trong khoảng thời gian hệ thống có sự thay đổi về nhu cầu dầu.

Ví dụ, xi lanh thủy lực có thể cần một lượng dầu lớn trong giai đoạn chuyển động nhanh nhưng chỉ cần lưu lượng nhỏ khi giữ tải. Bình tích áp cho phép hệ thống dự trữ năng lượng trong giai đoạn nhu cầu thấp và cung cấp lại khi cần.

Trên một số hệ thống, bình còn có thể bù lượng dầu mất đi do rò rỉ nội bộ nhỏ, qua đó làm chậm quá trình suy giảm áp suất. Hiệu quả thực tế phụ thuộc vào dung tích bình, áp suất nạp, áp suất làm việc và thiết kế của toàn bộ mạch.

Giảm ảnh hưởng của xung áp trong đường ống thủy lực

Dầu thủy lực chuyển động trong đường ống mang theo năng lượng. Khi van đóng nhanh hoặc hướng dòng dầu thay đổi đột ngột, áp suất tức thời có thể biến động mạnh.

Nếu bình tích áp được tính toán và bố trí phù hợp, thiết bị có thể hấp thụ một phần năng lượng của dao động này. Nhờ đó, ảnh hưởng của xung áp tới đường ống, van, khớp nối và các thiết bị khác có thể được hạn chế.

Đây là một chức năng đáng quan tâm đối với những máy có chu kỳ đóng mở van liên tục hoặc tải thay đổi nhanh.

Bình tích áp ORSTA trên máy công nghiệp đời cũ

Nhu cầu tìm kiếm Bình tích áp ORSTA tại Việt Nam thường gắn với công việc bảo trì những hệ thống thủy lực đã hoạt động nhiều năm. Trong trường hợp này, vấn đề quan trọng không chỉ là tìm một sản phẩm có cùng kích thước bên ngoài.

Bình thay thế phải phù hợp với điều kiện vận hành của hệ thống.

Dung tích danh nghĩa, áp suất làm việc cho phép, áp suất nạp khí, kiểu kết nối, kích thước cổng dầu và phương pháp lắp đặt đều cần được kiểm tra. Nếu hệ thống còn nameplate hoặc tài liệu kỹ thuật gốc, đây là nguồn thông tin nên được ưu tiên khi xác định thiết bị.

Đặc biệt, không nên lựa chọn bình mới chỉ dựa vào dung tích. Hai bình có thể cùng dung tích nhưng được thiết kế cho mức áp suất, kiểu kết nối hoặc điều kiện làm việc khác nhau.

Khi nào cần kiểm tra Bình tích áp ORSTA?

Sau thời gian vận hành, hiệu quả tích trữ năng lượng của bình có thể suy giảm. Một hệ thống trước đây vận hành ổn định nhưng bắt đầu xuất hiện chu kỳ bơm đóng mở thường xuyên hơn, khả năng giữ áp giảm hoặc phản ứng của cơ cấu chấp hành thay đổi thì bình tích áp là một trong những thành phần cần được kiểm tra.

Tuy nhiên, các biểu hiện này không đủ để kết luận bình đã hỏng. Van, bơm, đường ống, phớt xi lanh và các điểm rò rỉ cũng có thể gây ra hiện tượng tương tự.

Việc kiểm tra nên được thực hiện theo tài liệu kỹ thuật của thiết bị và quy trình an toàn phù hợp. Bình tích áp là thiết bị chứa năng lượng áp suất, vì vậy phải xả áp hệ thống đúng quy trình trước khi tháo hoặc thực hiện công việc bảo dưỡng.

Những thông số cần có khi tìm Bình tích áp ORSTA thay thế

Đối với thiết bị ORSTA cũ, ảnh nameplate có giá trị đặc biệt quan trọng. Nếu tem vẫn còn đọc được, nên ghi nhận đầy đủ model, mã sản phẩm, dung tích, áp suất và những ký hiệu kỹ thuật xuất hiện trên bình.

Ngoài ra cần xác định kích thước tổng thể, kiểu ren hoặc mặt bích kết nối, vị trí cổng dầu, phương pháp gá lắp và điều kiện làm việc của hệ thống.

Nếu model cũ không còn được sản xuất, những dữ liệu này là cơ sở để kiểm tra khả năng sử dụng một bình tích áp có đặc tính tương đương. Việc thay thế phải dựa trên thông số kỹ thuật và yêu cầu an toàn của hệ thống, không chỉ dựa vào hình dáng.

Bình tích áp ORSTA trong hệ thống máy ép và thiết bị sản xuất

Máy ép thủy lực là ví dụ điển hình cho hệ thống có nhu cầu lưu lượng thay đổi theo từng giai đoạn. Trong quá trình chạy nhanh, ép và hồi về, yêu cầu về lưu lượng và áp suất không giống nhau.

Bình tích áp ORSTA có thể được bố trí để hỗ trợ nguồn dầu tại những thời điểm cần năng lượng tức thời cao. Điều này giúp hệ thống đáp ứng chu kỳ vận hành theo thiết kế mà không phụ thuộc hoàn toàn vào lưu lượng tức thời của bơm.

Tương tự, trên máy công cụ, thiết bị nâng hạ hoặc dây chuyền tự động hóa, bình tích áp có thể tham gia vào mạch kẹp, giữ tải hoặc các cơ cấu hoạt động theo chu kỳ.

Bình tích áp ORSTA và các thiết bị ORSTA liên quan

Khi bảo trì một hệ thống sử dụng Bình tích áp ORSTA, việc kiểm tra các thành phần liên quan cũng rất quan trọng. Danh mục thiết bị thủy lực ORSTA thường được tìm kiếm cùng nhau gồm Bơm thủy lực ORSTA, Bơm bánh răng ORSTA, Van thủy lực ORSTA, Xi lanh thủy lực ORSTA, Motor thủy lực ORSTA và Phụ tùng ORSTA.

Nếu hệ thống không giữ được áp suất, nguyên nhân có thể xuất phát từ bình tích áp nhưng cũng có thể liên quan đến van một chiều, van an toàn, độ mòn của bơm hoặc rò rỉ tại cơ cấu chấp hành.

Vì vậy, việc xác định đúng thiết bị cần thay thế nên dựa trên kiểm tra toàn bộ mạch thay vì thay từng bộ phận theo phỏng đoán.

Giá trị của Bình tích áp ORSTA trong việc duy trì hệ thống thủy lực

Bình tích áp ORSTA là thành phần hỗ trợ quan trọng đối với những hệ thống thủy lực cần dự trữ năng lượng, bổ sung lưu lượng tức thời và duy trì trạng thái áp suất phù hợp với chu kỳ vận hành.

Đối với máy móc đang sử dụng thiết bị ORSTA đời cũ, yêu cầu quan trọng nhất khi tìm bình thay thế là giữ đúng các điều kiện kỹ thuật của hệ thống. Model, dung tích, áp suất, kết nối và kích thước lắp đặt cần được đối chiếu trước khi lựa chọn.

Khi kết hợp đúng với bơm ORSTA, van thủy lực ORSTA, xi lanh và motor thủy lực, bình tích áp góp phần duy trì khả năng vận hành của toàn bộ mạch và giảm ảnh hưởng của những thay đổi tải tức thời.
