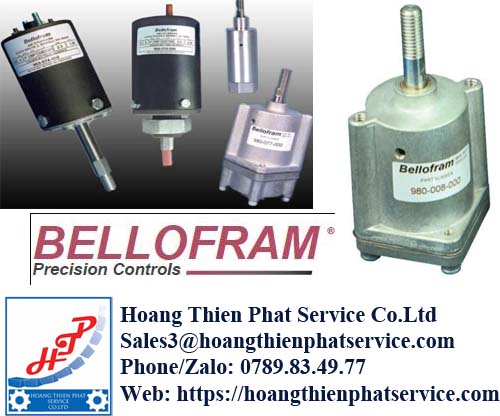

Xy Lanh Màng Khí Nén Bellofram – Diaphragm Air Cylinder Bellofram

Xy lanh màng khí nén Bellofram là thiết bị truyền động tuyến tính sử dụng màng đàn hồi để chuyển đổi áp suất khí nén thành lực và chuyển động cơ học. Đây là một trong những dòng sản phẩm đặc trưng của Bellofram Precision Controls – Hoa Kỳ, được phát triển cho những cơ cấu cần chuyển động ổn định, độ nhạy cao và ma sát thấp hơn so với nhiều loại xy lanh piston truyền thống.

Điểm đáng chú ý của xy lanh khí nén Bellofram nằm ở công nghệ màng rolling diaphragm. Thay vì sử dụng piston cùng hệ thống phớt trượt liên tục trên thành xy lanh, màng Bellofram biến dạng và cuộn theo hành trình chuyển động. Thiết kế này giúp giảm ma sát, hạn chế hiện tượng stick-slip và hỗ trợ kiểm soát lực chính xác trong nhiều cơ cấu máy công nghiệp.

Từ khóa chính: Xy lanh màng khí nén Bellofram
Từ khóa phụ: Xy lanh khí nén Bellofram, Diaphragm Air Cylinder Bellofram, Bellofram Air Cylinder, Bellofram Việt Nam, xy lanh màng Bellofram
Slug: xy-lanh-mang-khi-nen-bellofram

Bellofram và công nghệ xy lanh màng khí nén

Bellofram được biết đến trong lĩnh vực điều khiển khí nén và các giải pháp sử dụng màng đàn hồi chính xác. Công nghệ rolling diaphragm của hãng được sử dụng trong nhiều cơ cấu cần chuyển đổi áp suất thành chuyển động với mức ma sát thấp. Đây cũng là yếu tố tạo nên sự khác biệt giữa xy lanh màng Bellofram và các thiết kế xy lanh khí nén piston thông thường.

Trong quá trình vận hành, màng không làm việc giống một phớt piston trượt trực tiếp dọc thành xy lanh. Màng sẽ cuộn và thay đổi hình dạng theo chuyển động của cụm truyền lực. Nhờ đặc điểm này, lực cản cơ học được giảm đáng kể, giúp xy lanh phản hồi tốt ngay cả khi hệ thống cần điều chỉnh những thay đổi nhỏ về áp suất.

Thông tin sản phẩm và tài liệu kỹ thuật có thể tham khảo tại Marsh Bellofram.

Cấu tạo đặc trưng của xy lanh màng khí nén Bellofram

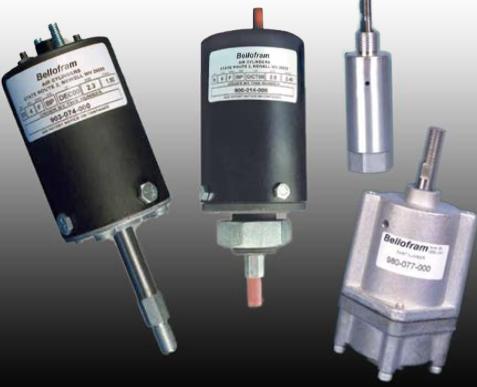

Một Bellofram Diaphragm Air Cylinder được thiết kế xoay quanh cụm màng rolling diaphragm, thân xy lanh, bộ phận truyền lực, trục chuyển động và các cổng cấp khí. Tùy cấu hình, thiết bị có thể được trang bị cơ cấu hồi bằng lò xo hoặc bố trí buồng khí để tạo lực theo hai chiều.

Màng khí nén là bộ phận quan trọng nhất. Khi khí nén được đưa vào buồng làm việc, áp suất tác động lên diện tích hữu hiệu của màng và sinh lực đẩy. Màng đồng thời cuộn theo chuyển động của cơ cấu thay vì trượt mạnh trên bề mặt làm kín, từ đó giảm ma sát và hạn chế yêu cầu bôi trơn tại vị trí làm kín động.

Rolling Diaphragm – thành phần tạo nên khác biệt của Bellofram

Rolling diaphragm có khả năng chuyển động theo dạng cuộn giữa các bề mặt định hướng. Cấu trúc này phù hợp với những hệ thống cần lực đầu ra có tính lặp lại và chuyển động tuyến tính nhạy. Khi áp suất khí thay đổi, cơ cấu có thể phản ứng nhanh mà không phải thắng lực ma sát lớn của bộ phớt piston.

Đặc tính này đặc biệt hữu ích trong các cơ cấu điều khiển lực căng, định vị, điều khiển van hoặc thiết bị cần thay đổi lực theo áp suất khí. Đây cũng là lý do tên gọi Diaphragm Air Cylinder Bellofram thường xuất hiện trong các hệ thống máy chuyên dụng thay vì chỉ được xem như một xy lanh khí nén tiêu chuẩn.

Hai nhóm xy lanh màng Bellofram phổ biến

Bellofram phát triển nhiều kích thước và cấu hình để phù hợp với yêu cầu lực, hành trình và phương thức điều khiển khác nhau. Khi tra cứu sản phẩm, cần đặc biệt chú ý đến ký hiệu đầu của model bởi chúng có thể thể hiện cấu hình hoạt động của xy lanh.

Xy lanh Bellofram tác động đơn

Nhóm tác động đơn sử dụng áp suất khí để tạo chuyển động theo một hướng và cơ cấu hồi để đưa xy lanh trở về vị trí ban đầu. Cấu hình này thích hợp với những máy cần chuyển động đơn giản, yêu cầu vị trí hồi xác định khi áp suất khí được loại bỏ.

Các model thường gặp thuộc nhóm này có ký hiệu bắt đầu bằng S, chẳng hạn:

S-4-F-BP, S-6-F-BP, S-9-F-BP, S-12-E-BP, S-12-F-BP, S-16-E-BP, S-16-F-BP, S-24-E-BP, S-24-F-BP, S-30-E-BP, S-30-F-BP, S-36-E-BP và S-36-F-BP.

Sự khác nhau giữa các model liên quan đến kích thước, diện tích tác động, cấu hình Series E/F và khả năng tạo lực. Vì vậy khi thay thế xy lanh cũ, không nên chỉ căn cứ vào đường kính hoặc hình dạng bên ngoài.

Xy lanh Bellofram tác động kép

Với cấu hình tác động kép, khí nén được sử dụng để điều khiển chuyển động theo hai hướng. Kiểu thiết kế này cho phép hệ thống chủ động hơn trong việc điều khiển hành trình tiến và lùi, phù hợp với các cơ cấu yêu cầu kiểm soát chuyển động hai chiều.

Một số model Double Acting Bellofram Air Cylinder gồm:

D-4-F-BP, D-6-F-BP, D-9-F-BP, D-12-E-BP, D-12-F-BP, D-16-E-BP, D-16-F-BP, D-24-E-BP, D-24-F-BP, D-30-E-BP, D-30-F-BP, D-36-E-BP và D-36-F-BP.

Khi tìm model thay thế, ký hiệu S và D là thông tin quan trọng cần được kiểm tra trước tiên để tránh chọn nhầm nguyên lý hoạt động.

Series E và Series F của Bellofram

Bên cạnh kiểu tác động đơn hoặc tác động kép, nhiều xy lanh màng khí nén Bellofram còn xuất hiện ký hiệu E hoặc F trong model. Đây là thông tin cần giữ nguyên khi gửi yêu cầu báo giá hoặc xác định sản phẩm thay thế.

Series E và Series F bao gồm nhiều kích thước khác nhau, cho phép người thiết kế lựa chọn diện tích màng và lực đầu ra phù hợp. Những model như S-12-E-BP, S-16-E-BP, D-24-E-BP hoặc S-12-F-BP, D-16-F-BP, D-36-F-BP cần được đối chiếu theo tài liệu kỹ thuật của đúng series.

Không nên tự động thay thế một model Series E bằng Series F chỉ vì kích thước danh nghĩa tương tự. Kích thước lắp đặt, hành trình, cấu hình cơ khí và các thông số liên quan cần được kiểm tra trước khi đặt hàng.

Thông số cần kiểm tra khi chọn Bellofram Air Cylinder

Việc lựa chọn xy lanh màng Bellofram nên bắt đầu từ model đang sử dụng trên máy. Nếu không còn tem model, cần xác định kích thước, hành trình, áp suất làm việc, lực yêu cầu và cấu hình tác động của thiết bị hiện hữu.

Theo tài liệu kỹ thuật của Bellofram, một số dòng diaphragm air cylinder có thể sử dụng khí nén nhà máy với áp suất lên tới khoảng 145 psig, tương đương 10 bar. Dải nhiệt độ của một số cấu hình tiêu chuẩn được công bố khoảng -40°C đến 107°C. Tuy nhiên thông số chính xác vẫn phải được đối chiếu theo model và vật liệu màng cụ thể.

Một số dữ liệu quan trọng nên cung cấp khi cần xác định sản phẩm gồm model đầy đủ, kiểu tác động đơn hoặc kép, Series E/F, hành trình, áp suất khí, lực yêu cầu và kiểu lắp đặt. Càng đầy đủ thông tin, khả năng xác định chính xác cấu hình Bellofram càng cao.

Lực của xy lanh màng Bellofram được hình thành như thế nào

Về nguyên tắc, lực đầu ra phụ thuộc vào áp suất khí tác động và diện tích hữu hiệu của màng. Khi tăng áp suất hoặc sử dụng thiết bị có diện tích màng lớn hơn, lực sinh ra cũng tăng tương ứng trong phạm vi thiết kế của sản phẩm.

Điểm quan trọng là hệ thống rolling diaphragm giúp giảm ảnh hưởng của ma sát phớt. Điều này đặc biệt có giá trị khi xy lanh phải phản ứng với những thay đổi áp suất nhỏ. Chuyển động có thể bắt đầu ở mức lực thấp hơn so với cơ cấu có ma sát tĩnh lớn.

Với các hệ thống điều khiển chính xác, đặc tính này giúp Bellofram Diaphragm Air Cylinder phù hợp cho cả nhiệm vụ tạo lực lẫn điều chỉnh chuyển động tuyến tính.

Xy lanh màng Bellofram trong cơ cấu điều khiển van

Một vị trí sử dụng đáng chú ý của xy lanh Bellofram là các cơ cấu truyền động van. Áp suất khí được chuyển đổi thành lực tuyến tính để dịch chuyển stem hoặc cơ cấu liên kết của van. Khi kết hợp với bộ điều áp và thiết bị điều khiển khí nén, lực tác động có thể được điều chỉnh theo yêu cầu của hệ thống.

Ưu thế ma sát thấp hỗ trợ cơ cấu phản hồi tốt khi tín hiệu điều khiển thay đổi. Đặc điểm này phù hợp với các hệ thống cần điều chỉnh vị trí thay vì chỉ đóng hoặc mở hoàn toàn.

Bellofram cho cơ cấu kiểm soát lực căng

Trong các hệ thống cuộn và tháo cuộn vật liệu, việc giữ lực căng ổn định ảnh hưởng trực tiếp đến chất lượng vận hành. Xy lanh màng có thể kết hợp với dancer roll hoặc cơ cấu tensioning để tạo lực theo áp suất khí.

Khi áp suất được điều chỉnh, lực tác động của xy lanh cũng thay đổi. Đặc tính ma sát thấp của rolling diaphragm giúp cơ cấu phản ứng với những biến động nhỏ, phù hợp với máy xử lý giấy, màng, dây, cáp và nhiều dạng vật liệu liên tục.

Những điểm nổi bật của xy lanh màng khí nén Bellofram

Một trong những đặc điểm quan trọng nhất của xy lanh Bellofram là khả năng hoạt động với mức ma sát rất thấp. Điều này hỗ trợ chuyển động mượt và giảm hiện tượng giật khi bắt đầu hành trình. Với những máy yêu cầu kiểm soát lực nhỏ hoặc điều chỉnh liên tục, đây là lợi thế đáng kể.

Thiết kế rolling diaphragm còn loại bỏ nhu cầu sử dụng kiểu phớt piston trượt truyền thống tại bề mặt làm kín chính. Nhờ đó thiết bị phù hợp với những hệ thống mà tính ổn định, độ nhạy và khả năng lặp lại được đặt lên hàng đầu.

Bellofram cung cấp nhiều kích thước và cấu hình khác nhau nên người sử dụng có thể lựa chọn theo lực và hành trình thực tế. Các nhóm model S, D, Series E và Series F cũng tạo điều kiện thuận lợi khi cần xác định thiết bị theo từng hệ thống máy.

Cách đọc model xy lanh Bellofram khi cần thay thế

Khi trên thiết bị còn tem, nên ghi lại toàn bộ chuỗi model thay vì chỉ lấy một phần mã. Ví dụ, S-16-F-BP và D-16-F-BP nhìn khá giống nhau nhưng thuộc hai cấu hình hoạt động khác nhau. Việc bỏ mất ký tự đầu có thể dẫn tới xác định sai sản phẩm.

Tương tự, các ký hiệu E và F trong model cũng không nên bỏ qua. Khi gửi yêu cầu kỹ thuật, tốt nhất nên cung cấp hình ảnh tem nhãn cùng model đầy đủ, hình ảnh tổng thể xy lanh và kích thước lắp đặt hiện tại.

Đối với thiết bị đã hoạt động nhiều năm và tem không còn đọc được, có thể xác định lại dựa trên đường kính, hành trình, số lượng cổng khí, kiểu tác động và kích thước gá lắp. Sau đó mới đối chiếu với catalog Bellofram để chọn cấu hình tương ứng.

Xy lanh màng khí nén Bellofram tại Việt Nam

Xy lanh màng khí nén Bellofram được sử dụng như một giải pháp truyền động đặc thù cho những máy yêu cầu ma sát thấp, kiểm soát lực tốt và chuyển động tuyến tính ổn định. Các dòng Bellofram Diaphragm Air Cylinder với cấu hình S/D và Series E/F tạo ra nhiều lựa chọn cho cả nhu cầu thiết kế mới và thay thế thiết bị đang vận hành.

Khi tìm Bellofram Việt Nam hoặc cần thay thế xy lanh Bellofram cũ, model đầy đủ vẫn là dữ liệu quan trọng nhất. Ngoài model, cần kiểm tra hành trình, áp suất, lực, kích thước lắp đặt và kiểu tác động để hạn chế sai khác khi lựa chọn.

Với công nghệ rolling diaphragm đặc trưng, xy lanh màng Bellofram là lựa chọn đáng chú ý cho các cơ cấu điều khiển van, kiểm soát lực căng, truyền động tuyến tính và những hệ thống khí nén đòi hỏi độ nhạy cao.
