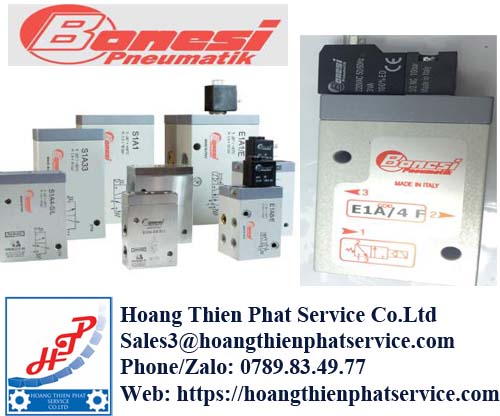

Van khí nén Bonesi – Giải pháp điều khiển khí nén cho máy móc công nghiệp
Trong các hệ thống tự động hóa sử dụng khí nén, van điều khiển giữ vai trò phân phối, đóng mở và thay đổi hướng dòng khí để các cơ cấu chấp hành vận hành theo đúng chu trình thiết kế. Van khí nén Bonesi là nhóm thiết bị được sử dụng cùng xi lanh, bộ truyền động và các thành phần khí nén khác nhằm xây dựng hệ thống điều khiển gọn, ổn định và thuận tiện cho việc bảo trì.
Tùy theo cấu hình của từng máy, người sử dụng có thể lựa chọn van điện từ Bonesi, van đảo chiều Bonesi, van phân phối khí nén Bonesi hoặc các giải pháp điều khiển khí khác. Việc xác định đúng số cổng, số vị trí, kiểu tác động, điện áp coil và kích thước kết nối đặc biệt quan trọng khi cần thay thế một van đang hoạt động trên dây chuyền.
Bonesi và các giải pháp điều khiển khí nén
Bonesi cung cấp các thành phần phục vụ hệ thống khí nén công nghiệp, hướng đến những ứng dụng cần điều khiển chuyển động bằng khí nén trong máy móc và dây chuyền sản xuất. Trong đó, van khí nén Bonesi có nhiệm vụ kiểm soát đường đi của khí nén giữa nguồn cấp, cơ cấu chấp hành và đường xả.
Trong một hệ thống điển hình, van có thể kết hợp với xi lanh khí nén để thực hiện các thao tác đẩy, kéo, nâng, hạ, kẹp, giữ hoặc đóng mở. Khi tín hiệu điều khiển thay đổi, trạng thái bên trong van thay đổi tương ứng và chuyển dòng khí đến cổng làm việc cần thiết.
Đây cũng là lý do khi lựa chọn van Bonesi không nên chỉ dựa vào kích thước ren. Người sử dụng cần đối chiếu toàn bộ thông số của van cũ hoặc yêu cầu kỹ thuật của máy để đảm bảo thiết bị mới hoạt động đúng chức năng.
Van khí nén Bonesi đảm nhiệm vai trò gì?
Điểm quan trọng của van khí nén Bonesi nằm ở khả năng kiểm soát dòng khí trước khi khí nén được đưa tới cơ cấu chấp hành. Một van phù hợp giúp chu trình đóng mở diễn ra đúng trình tự và hạn chế tình trạng máy hoạt động sai hướng do lựa chọn nhầm cấu hình van.
Ví dụ, đối với xi lanh tác động kép, hệ thống cần cấp và xả khí luân phiên tại hai khoang của xi lanh. Van đảo chiều sẽ chuyển đổi đường khí để piston di chuyển tiến hoặc lùi. Trong những máy tự động có nhiều xi lanh, nhiều van có thể được bố trí tập trung nhằm tạo thành cụm điều khiển khí nén.
Điều khiển hướng chuyển động của xi lanh
Một trong những ứng dụng phổ biến của van điều khiển khí nén Bonesi là thay đổi hướng chuyển động của xi lanh. Khi trạng thái van thay đổi, khí nén được chuyển từ đường này sang đường khác, từ đó làm thay đổi vị trí piston.
Kiểu điều khiển này xuất hiện trong máy đóng gói, máy lắp ráp, máy ép, thiết bị kẹp sản phẩm, cơ cấu cấp phôi và nhiều hệ thống tự động hóa khác.
Đóng mở nguồn khí
Ngoài chức năng đảo chiều, van còn có thể được sử dụng để đóng hoặc mở đường khí theo yêu cầu vận hành. Tín hiệu điều khiển có thể đến từ PLC, relay, công tắc hoặc bộ điều khiển trung tâm tùy cấu trúc của máy.
Đối với dây chuyền tự động, khả năng nhận tín hiệu điện và chuyển thành thao tác đóng mở khí giúp van điện từ Bonesi trở thành cầu nối giữa phần điều khiển điện và phần chấp hành khí nén.

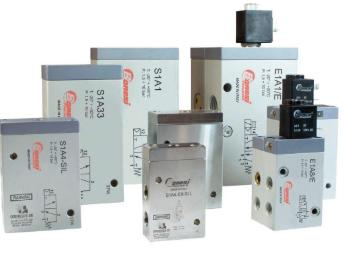

Các dạng van khí nén Bonesi thường gặp
Van điện từ Bonesi
Van điện từ Bonesi sử dụng cuộn coil để tạo tác động chuyển trạng thái van. Khi được cấp điện đúng điện áp, coil tạo lực điện từ làm dịch chuyển cơ cấu bên trong, qua đó thay đổi đường đi của khí nén.
Dạng van này thích hợp với hệ thống cần điều khiển tự động từ PLC hoặc bộ điều khiển máy. Khi lựa chọn cần đặc biệt kiểm tra điện áp coil như 24VDC, 24VAC, 110VAC hoặc 220VAC tùy phiên bản thực tế.
Van đảo chiều khí nén Bonesi
Van đảo chiều Bonesi được sử dụng khi cần thay đổi hướng dòng khí giữa các cổng. Các cấu hình van khí nén thường được phân biệt theo số cửa và số vị trí làm việc như 3/2, 5/2 hoặc 5/3 tùy thiết kế.
Mỗi cấu hình đáp ứng một kiểu điều khiển khác nhau. Vì vậy, khi thay van cho máy đang sử dụng, cần đọc chính xác sơ đồ khí nén hoặc ký hiệu in trên thân van thay vì chỉ lựa chọn theo hình dáng bên ngoài.
Van phân phối khí nén Bonesi
Trong các hệ thống có nhiều cơ cấu chấp hành, van phân phối khí nén Bonesi giúp tổ chức việc cấp và chuyển hướng khí tới từng nhánh làm việc. Van có thể được lắp riêng lẻ hoặc bố trí thành cụm tùy yêu cầu của máy.
Giải pháp này thường được ứng dụng trên các máy có nhiều xi lanh hoạt động theo trình tự, giúp phần điều khiển khí nén được bố trí tập trung và thuận tiện hơn khi kiểm tra.
Cấu tạo cơ bản của van khí nén Bonesi
Cấu tạo thực tế thay đổi theo từng series và model, tuy nhiên một van điều khiển khí nén thường bao gồm thân van, cơ cấu chuyển trạng thái, các cổng kết nối, bộ làm kín và bộ phận tác động. Đối với phiên bản điều khiển điện, van được trang bị thêm coil điện từ.
Thân van và các cổng khí
Thân van tạo thành kết cấu chính và chứa các đường dẫn khí bên trong. Các cổng thường bao gồm cổng cấp khí, cổng làm việc nối với cơ cấu chấp hành và cổng xả.
Kích thước kết nối cần được lựa chọn phù hợp với lưu lượng và đường ống của hệ thống. Lựa chọn cổng quá nhỏ có thể tạo ra hạn chế dòng khí, trong khi lựa chọn quá lớn không phải lúc nào cũng mang lại lợi ích nếu các thành phần còn lại của hệ thống có tiết diện nhỏ.
Cơ cấu chuyển trạng thái
Cơ cấu chuyển trạng thái có nhiệm vụ thay đổi sự liên kết giữa các đường khí. Tùy loại van, quá trình chuyển đổi có thể được thực hiện bằng điện từ, khí pilot, cơ khí hoặc phương thức điều khiển khác.
Đối với ứng dụng tự động hóa, kiểu điều khiển điện từ được sử dụng rộng rãi vì thuận tiện kết nối với hệ thống điều khiển.
Những thông số cần kiểm tra khi chọn van Bonesi
Việc lựa chọn van khí nén Bonesi nên bắt đầu từ model và thông số của thiết bị đang sử dụng. Nếu không có model đầy đủ, cần thu thập càng nhiều dữ liệu kỹ thuật càng tốt trước khi xác định sản phẩm thay thế.
Kiểu van 3/2, 5/2 hay 5/3
Thông số số cổng/số vị trí ảnh hưởng trực tiếp đến chức năng của van. Van 3/2 và 5/2 không thể tùy ý thay thế cho nhau nếu hệ thống được thiết kế cho những nguyên lý điều khiển khác nhau.
Đối với van 5/3, trạng thái ở vị trí trung tâm cũng cần được kiểm tra kỹ. Hai van cùng là 5/3 nhưng khác cấu hình trung tâm vẫn có thể tạo ra trạng thái cơ cấu chấp hành hoàn toàn khác nhau.
Áp suất làm việc
Áp suất vận hành của hệ thống phải nằm trong giới hạn được nhà sản xuất quy định cho model cụ thể. Ngoài áp suất nguồn, cần xem xét điều kiện áp suất tối thiểu nếu van sử dụng nguyên lý pilot.
Điện áp coil
Với van điện từ khí nén Bonesi, điện áp coil là thông số không được phép lựa chọn sai. Van có hình dáng và phần cơ khí giống nhau nhưng coil khác điện áp vẫn không thể kết nối trực tiếp với cùng một nguồn điện.
Khi yêu cầu báo giá, nên cung cấp ảnh tem coil và tem van để đối chiếu chính xác.
Kích thước cổng kết nối
Kích thước ren phải phù hợp với hệ thống đường ống hoặc fitting đang sử dụng. Bên cạnh kích thước, tiêu chuẩn ren cũng là yếu tố cần được kiểm tra nhằm tránh trường hợp cùng đường kính danh nghĩa nhưng không thể lắp ghép trực tiếp.
Lưu lượng khí
Lưu lượng ảnh hưởng đến tốc độ đáp ứng của cơ cấu chấp hành. Với xi lanh có đường kính lớn hoặc yêu cầu chuyển động nhanh, khả năng cấp và xả khí của van cần đủ lớn.
Không nên lựa chọn van chỉ dựa vào kích thước ren vì hai model có cùng cỡ cổng vẫn có thể khác nhau về đặc tính lưu lượng.
Ứng dụng của van khí nén Bonesi trong nhà máy
Van khí nén Bonesi có thể được tích hợp vào nhiều dạng máy sử dụng khí nén làm nguồn tạo chuyển động. Các ngành sản xuất có hệ thống đóng gói, lắp ráp, xử lý vật liệu hoặc cơ cấu kẹp giữ đều có thể sử dụng các loại van điều khiển khí nén phù hợp.
Máy đóng gói và chiết rót
Trong máy đóng gói, van điều khiển các xi lanh thực hiện thao tác đẩy sản phẩm, giữ bao bì, đóng nắp, cắt, ép hoặc chuyển sản phẩm giữa các vị trí. Chu kỳ hoạt động lặp lại yêu cầu van chuyển trạng thái đúng theo tín hiệu điều khiển.
Dây chuyền lắp ráp tự động
Các trạm lắp ráp thường sử dụng xi lanh cho thao tác kẹp, nâng, đẩy và định vị. Van điều khiển xi lanh Bonesi có thể đảm nhiệm việc cấp khí theo từng bước trong chương trình PLC.
Máy chế biến và thiết bị sản xuất
Tùy điều kiện kỹ thuật của từng nhà máy, van khí nén có thể xuất hiện trong máy chế biến, máy ép, máy dán nhãn, máy phân loại, máy gia công và nhiều thiết bị chuyên dụng khác.
Hệ thống điều khiển cơ cấu chấp hành
Ngoài xi lanh tuyến tính, khí nén còn có thể được sử dụng với actuator quay hoặc cơ cấu đóng mở. Khi đó van đảm nhiệm việc chuyển hướng khí để actuator chuyển giữa các trạng thái yêu cầu.
Cách xác định đúng van khí nén Bonesi cần thay thế
Đối với nhu cầu bảo trì nhà máy, cách nhanh và an toàn nhất là lấy model đầy đủ trên tem van Bonesi. Không nên bỏ qua các ký tự cuối model vì chúng có thể thể hiện phiên bản điện áp, kết nối hoặc cấu hình khác nhau.
Nếu tem bị mờ, nên chụp toàn bộ van ở nhiều góc, bao gồm tem sản phẩm, tem coil, các cổng khí và sơ đồ được in trên thân. Đồng thời ghi nhận kích thước ren, điện áp, áp suất hệ thống và chức năng của van trên máy.
Với van đã ngừng sản xuất, các dữ liệu này còn giúp đối chiếu một model Bonesi mới có đặc tính tương đương thay vì lựa chọn sản phẩm chỉ dựa trên kích thước.
Lưu ý khi lắp đặt và vận hành van Bonesi
Nguồn khí đưa vào van cần đáp ứng yêu cầu về chất lượng khí của hệ thống. Bụi bẩn, nước ngưng hoặc tạp chất trong đường khí có thể ảnh hưởng đến cơ cấu chuyển trạng thái và các bề mặt làm kín.
Trước khi lắp van mới, nên kiểm tra đường ống, fitting và hướng kết nối của từng cổng. Việc đấu nhầm cổng cấp và cổng xả có thể khiến hệ thống hoạt động không đúng hoặc hoàn toàn không vận hành.
Đối với van điện từ Bonesi, cần xác nhận nguồn điện trước khi cấp điện cho coil. Đồng thời kiểm tra đầu nối điện và tình trạng dây dẫn để hạn chế lỗi tín hiệu trong quá trình vận hành.
Van khí nén Bonesi cho nhu cầu thay thế và bảo trì nhà máy
Khi một van trên dây chuyền gặp sự cố, yêu cầu quan trọng không chỉ là tìm một thiết bị có kích thước tương đương mà phải xác định đúng chức năng và cấu hình. Van khí nén Bonesi cần được lựa chọn dựa trên model, sơ đồ van, điện áp coil, số cổng, số vị trí, áp suất, lưu lượng và kích thước kết nối.
Việc cung cấp đầy đủ thông tin ngay từ đầu giúp quá trình xác định sản phẩm nhanh hơn và giảm nguy cơ lựa chọn sai phiên bản. Đối với những thiết bị đã vận hành lâu năm, hình ảnh tem sản phẩm và thông số thực tế trên máy là dữ liệu rất hữu ích để đối chiếu.
