Saunders Việt Nam – Van màng, màng van và thiết bị điều khiển dòng chảy

Saunders Việt Nam được tìm kiếm nhiều trong các dự án cần van màng cho hóa chất, xử lý nước, khai khoáng và quy trình vệ sinh. Saunders là thương hiệu chuyên sâu về diaphragm valve, thay vì phát triển danh mục van công nghiệp quá dàn trải. Dòng sản phẩm của hãng bao gồm van màng công nghiệp, van lót, diaphragm, actuator và van aseptic cho BioPharm.

Saunders hiện thuộc danh mục thương hiệu của CRANE ChemPharma & Energy. Theo thông tin chính thức, P. K. Saunders phát minh diaphragm valve nguyên bản vào năm 1928. Danh mục Industrial Diaphragm Valve hiện có cả van vận hành tay và van truyền động tuyến tính.

Saunders tập trung vào những sản phẩm nào?

Khi nhắc đến Saunders Việt Nam, nhóm sản phẩm quan trọng nhất vẫn là van màng. Hãng phát triển cả thiết kế Weir và Straight Through để đáp ứng các đặc tính lưu chất khác nhau. Bên cạnh thân van, Saunders còn tự phát triển nhiều vật liệu diaphragm.

Danh mục chính thức của Saunders IDV hiện chia thành Plastic Lined Valves, Rubber Lined Valves và Unlined Valves. Ngoài ra còn có Diaphragms, Fire Hydrant Valves, Manual Bonnets và ES Actuators.

Cách phát triển này tạo thành một hệ sản phẩm tương đối hoàn chỉnh. Người sử dụng có thể lựa chọn thân van, lớp lót, diaphragm và cơ cấu vận hành theo cùng một nền tảng.

Van màng Saunders – sản phẩm cốt lõi của thương hiệu

Van màng Saunders là dòng sản phẩm nổi bật nhất của hãng. Van sử dụng diaphragm đàn hồi để thực hiện quá trình đóng và kiểm soát lưu chất. Cơ cấu vận hành được cách ly khỏi môi chất bên trong đường ống.

Saunders phát triển A Type dạng Weir cho nhiều ứng dụng ăn mòn và utility. Các dòng KB và K sử dụng thiết kế Straight Through, hướng đến khả năng lưu thông cao và môi chất có tính mài mòn.

Danh mục vật liệu của hãng cũng khá rộng. Tùy dòng, thân van có thể sử dụng gang, gang dẻo, thép đúc hoặc inox. Các phiên bản lót lại sử dụng nhiều polymer và elastomer khác nhau.

Van màng Saunders lót nhựa cho môi chất ăn mòn

Đối với môi trường hóa chất, lớp lót bên trong thân van đóng vai trò rất quan trọng. Saunders phát triển nhiều dòng Plastic Lined Diaphragm Valve để xử lý những môi chất này.

Danh mục vật liệu lót nhựa được hãng công bố gồm PFA, ETFE, PVDF và PP. Tùy cấu hình, dải kích thước của nhóm plastic lined có thể trải từ DN15 đến DN250.

Mỗi vật liệu có phạm vi tương thích khác nhau. Vì vậy, khi yêu cầu báo giá không nên chỉ ghi “van Saunders lót nhựa”. Tên hóa chất, nồng độ và nhiệt độ vận hành cần được cung cấp để xác định cấu hình.

Van Saunders lót PFA

PFA là một trong những lựa chọn đáng chú ý của Saunders cho môi trường hóa chất. Hãng phát triển Saunders PFA Lined Valves như một dòng riêng trong nhóm Industrial Diaphragm Valves.

Cấu hình này thường được quan tâm tại các dây chuyền có hóa chất ăn mòn mạnh. Tuy nhiên, compatibility vẫn cần được kiểm tra theo điều kiện cụ thể của từng ứng dụng.

Van Saunders lót PVDF, ETFE và PP

Ngoài PFA, danh mục Saunders còn có PVDF, ETFE và PP. Sự đa dạng này cho phép người thiết kế lựa chọn vật liệu theo đặc tính của lưu chất thay vì sử dụng một lớp lót cho mọi ứng dụng.

PP có lợi thế trong nhiều ứng dụng cần khả năng kháng hóa chất với chi phí hợp lý. Trang sản phẩm chính thức của hãng mô tả PP Lined Valve là một lựa chọn được sử dụng rộng rãi trong nhiều ngành.

Van màng Saunders lót cao su

Không phải môi chất nào cũng cần lớp lót fluoropolymer. Với những ứng dụng có tính mài mòn, van màng Saunders lót cao su là nhóm sản phẩm đáng chú ý.

Danh mục hãng bao gồm các lựa chọn soft rubber, butyl, hard rubber và neoprene. Nhóm rubber lined có thể đạt kích thước đến DN350 tùy cấu hình.

Ví dụ, Saunders Polychloroprene Rubber Lined Valve được hãng định hướng cho hydrocarbon, kể cả một số slurry có tính mài mòn. Hard Natural Rubber lại kết hợp khả năng chống hóa chất với chống mài mòn.

Van Saunders không lót

Saunders cũng cung cấp Unlined Diaphragm Valves cho những ứng dụng không cần lớp lót đặc biệt. Đây là nhóm phù hợp với nhiều hệ thống utility và lưu chất thông dụng.

Một ví dụ là Cast Iron Flanged Valve. Dòng này có cấu hình Weir từ DN15 đến DN250 và kết nối BS, ANSI hoặc DIN. Các ứng dụng được hãng nêu gồm water systems, HVAC, utilities, oil và marine.

Ngoài van mặt bích, Saunders còn có các cấu hình đầu ren. Điều này giúp danh mục đáp ứng cả những đường ống kích thước nhỏ.

Van màng inox Saunders

Van màng inox Saunders được sử dụng khi hệ thống cần khả năng chống ăn mòn của stainless steel nhưng không nhất thiết phải có lớp lót polymer.

Dòng Screwed End Stainless Steel của hãng sử dụng thiết kế Weir. Phạm vi kích thước được công bố từ DN8 đến DN80, với khoảng nhiệt độ -30°C đến 175°C.

Saunders nêu các ứng dụng gồm hệ thống nước, HVAC, khí nén, oxy và nitơ. Nước khử khoáng cũng nằm trong danh sách ứng dụng của dòng này.

Màng van Saunders – phụ tùng quan trọng của diaphragm valve

Sau thân van, màng van Saunders là nhóm sản phẩm rất quan trọng khi bảo trì thiết bị. Diaphragm trực tiếp tiếp xúc môi chất và tạo bề mặt đóng kín.

Saunders sản xuất nhiều loại diaphragm elastomer và PTFE. Hãng công bố A Type diaphragm đến DN350 và KB Type đến DN350 trong Standard Diaphragm Ranges.

Danh mục tiêu chuẩn có Natural Rubber, Nitrile, Neoprene và các compound chuyên dụng khác. Mỗi vật liệu được phát triển cho những nhóm môi chất nhất định.

Màng PTFE Saunders

Với hóa chất mạnh, màng PTFE Saunders là dòng được quan tâm nhiều. High Performance PTFE Diaphragm của hãng sử dụng thiết kế hai phần. Bề mặt tiếp xúc môi chất sử dụng virgin PTFE.

Saunders hiện có các cấu hình PTFE/Butyl, PTFE/EPDM và PTFE/PVDF/EPDM. Hãng cũng có grade dành cho hóa chất mạnh, chlorine và bromine. Dải A Type của nhóm này được công bố từ DN15 đến DN250.

Việc lựa chọn diaphragm cần được thực hiện theo hóa chất cụ thể. Không nên thay một màng PTFE bằng grade khác chỉ vì kích thước giống nhau.

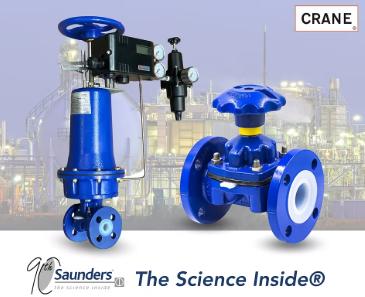

Van màng khí nén Saunders

Saunders không giới hạn ở van vận hành bằng tay. Hãng phát triển van màng khí nén Saunders để đưa diaphragm valve vào hệ thống tự động hóa.

Van kết hợp thân diaphragm valve với actuator. Khi nhận khí điều khiển, actuator tác động lên cơ cấu phía trên diaphragm để thực hiện đóng hoặc mở.

Cấu hình này được sử dụng khi dây chuyền cần điều khiển từ xa. Nó cũng phù hợp với hệ thống cần nhiều van hoạt động theo trình tự.

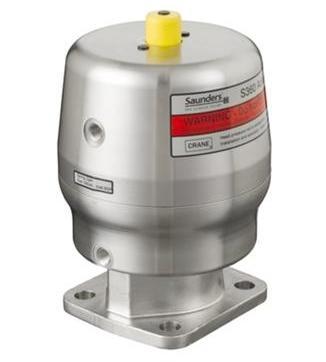

Actuator Saunders

Actuator Saunders là nhóm thiết bị truyền động dành cho van màng của hãng. Trong danh mục Industrial Diaphragm Valve, Saunders hiện cung cấp ES Actuators.

Tài liệu hãng cho biết các actuator công nghiệp có thể bao phủ kích thước van đến DN250. Nhiều lựa chọn về áp suất đường ống và áp suất vận hành được cung cấp theo cấu hình.

Khi thay actuator, người mua cần xác định model van và kích thước. Vật liệu diaphragm và áp suất process cũng ảnh hưởng đến việc sizing.

Manual Bonnet Saunders

Với van vận hành bằng tay, Saunders cung cấp Manual Bonnet. Bộ phận này chứa cơ cấu vận hành giúp người dùng tác động lên diaphragm thông qua handwheel.

Manual Bonnet cũng nằm trong danh mục sản phẩm chính thức của Saunders IDV. Việc thay bonnet cần kiểm tra đúng type và size của thân van.

Đây là phụ tùng đáng quan tâm với các nhà máy đã sử dụng Saunders lâu năm. Trong một số trường hợp, người sử dụng có thể bảo trì từng thành phần thay vì thay toàn bộ cụm van.

Van vi sinh Saunders HC4

Bên cạnh IDV cho công nghiệp nặng, Saunders còn phát triển HC4 Aseptic Diaphragm Valves. Đây là nhóm van hướng đến Life Science và BioPharm.

HC4 bao gồm nhiều dạng thân khác nhau. Tài liệu hãng hiện có 2-Way Forged Bodies, T-Body và các cấu hình Bio-Block.

Đây cũng là nhóm phù hợp với những hệ thống quan tâm đến khả năng thoát lưu chất và bề mặt tiếp xúc. Các yêu cầu ASME BPE và surface finish có tài liệu kỹ thuật riêng trong thư viện Saunders.

Saunders Bio-Block

Saunders Bio-Block đưa nhiều chức năng van vào một thân được gia công tích hợp. Đây là cách tiếp cận khác với việc ghép nhiều van hai ngã và fitting độc lập.

Saunders có Multi-Port và Multi Weir Diverters trong danh mục HC4. Hãng mô tả thiết kế này nhằm tạo cụm machined block nhỏ gọn và giảm diện tích bề mặt tiếp xúc bên trong. Bio-Block đặc biệt phù hợp với những node process phức tạp. Khi đặt hàng, bản vẽ và hướng dòng thường là dữ liệu quan trọng.

Thiết bị cảm biến và điều khiển Saunders

Trong hệ thống BioPharm tự động, trạng thái của van cần được đưa về hệ thống điều khiển. Saunders vì vậy phát triển thêm Sensors & Controls cho diaphragm valve. Một trong những sản phẩm là Saunders I-VUE. Đây là intelligent valve sensor phục vụ giám sát và chẩn đoán trạng thái van.

Hãng còn có M-VUE dành cho aseptic diaphragm valve trong Life Science. M-VUE được thiết kế để tính đến đặc tính hoạt động của diaphragm valve trong process, CIP và SIP.

Van chữa cháy và ứng dụng hàng hải Saunders

Một nhóm ít được nhắc đến hơn là Saunders WFB Fire Hydrant Valve. Đây vẫn là một phần trong danh mục Industrial Diaphragm Valve của hãng.

Tài liệu Saunders định hướng WFB cho firefighting, tank cleaning và wash-down trên bờ hoặc trên tàu. Dòng này sử dụng thiết kế Weir và diaphragm dành cho ứng dụng chữa cháy.

Điều này cho thấy phạm vi Saunders rộng hơn các ứng dụng hóa chất thông thường. Marine và fire service cũng là những lĩnh vực hãng đã phát triển sản phẩm chuyên dụng.

Van một chiều Saunders NX

Saunders còn có NX Check Valve cho một số điều kiện áp suất thấp và chân không. Thiết kế hướng đến dòng chảy một chiều và có các lựa chọn lớp lót chống ăn mòn.

NX khác với diaphragm valve đóng mở thông thường. Vì vậy, khi khách hàng yêu cầu Saunders Check Valve, cần xác định rõ model và điều kiện đường ống.

Saunders Việt Nam trong ngành hóa chất

Hóa chất là một trong những thị trường quan trọng nhất của Saunders. Các dòng lót PFA, PVDF, ETFE và cao su cho phép lựa chọn theo nhiều môi chất ăn mòn khác nhau.

Diaphragm cũng có nhiều compound tương ứng. Đây là điểm quan trọng vì khả năng làm việc của van phụ thuộc đồng thời vào lớp lót và vật liệu màng. Khi chọn Van Saunders cho hóa chất, cần cung cấp tên hóa chất, nồng độ và nhiệt độ. Áp suất và trạng thái lưu chất cũng cần được xác định.

Saunders trong xử lý nước và khai khoáng

Water Treatment và Mining nằm trong những ngành ứng dụng chính thức của Saunders Industrial Diaphragm Valves.

Trong xử lý nước, van có thể được sử dụng trên các tuyến nước hoặc hóa chất công nghệ. Trong khai khoáng, đặc tính mài mòn của slurry khiến vật liệu lớp lót trở thành yếu tố quan trọng.

Straight Through Valve cũng đáng chú ý ở nhóm ứng dụng có chất rắn. Saunders phát triển KB và K Type với đường dòng thẳng và khả năng lưu thông cao.

Saunders trong dược phẩm và BioPharm

Đối với BioPharm, danh mục Saunders chuyển trọng tâm sang HC4 Aseptic Diaphragm Valves. Hãng cung cấp riêng tài liệu về body, diaphragm, actuation và sensing.

Các dòng này phù hợp với những hệ thống cần kiểm soát vùng tiếp xúc lưu chất. T-Body, Bio-Block và Multi-Port giúp đáp ứng các cấu hình piping phức tạp. Đây cũng là nhóm sản phẩm cần kiểm tra kỹ specification dự án. Surface finish, diaphragm và yêu cầu chứng nhận phải được xác nhận theo từng cấu hình.

Tìm thiết bị Saunders cần xác định đúng nhóm sản phẩm

Khi gửi yêu cầu Saunders Việt Nam, thông tin model đầy đủ luôn hữu ích nhất. Với thiết bị cũ, hình ảnh nameplate và hình tổng thể nên được cung cấp cùng lúc. Đối với van màng, cần xác định DN, kết nối, vật liệu thân và lớp lót. Diaphragm grade, môi chất, nhiệt độ và áp suất cũng cần được kiểm tra.

Với van khí nén, cần thêm thông tin actuator và chế độ vận hành. Với Bio-Block, nên cung cấp drawing hoặc P&ID để tránh xác định sai hướng dòng.

Danh mục Saunders cho nhiều yêu cầu kiểm soát lưu chất

Nhìn tổng thể, Saunders Việt Nam gắn với một danh mục chuyên sâu về diaphragm valve. Sản phẩm cốt lõi gồm van màng công nghiệp, van lót nhựa, van lót cao su và van không lót.

Hãng đồng thời cung cấp diaphragm PTFE và elastomer, manual bonnet cùng actuator. Đối với BioPharm, Saunders có HC4 Aseptic Diaphragm Valve, Bio-Block và thiết bị sensing.

Ngoài ra, danh mục còn có WFB Fire Hydrant Valve và NX Check Valve cho những ứng dụng đặc thù. Sự kết hợp giữa thân van, vật liệu polymer và diaphragm giúp Saunders phục vụ cả môi trường ăn mòn lẫn mài mòn. Hãng cũng có các sản phẩm riêng cho hygienic applications.
