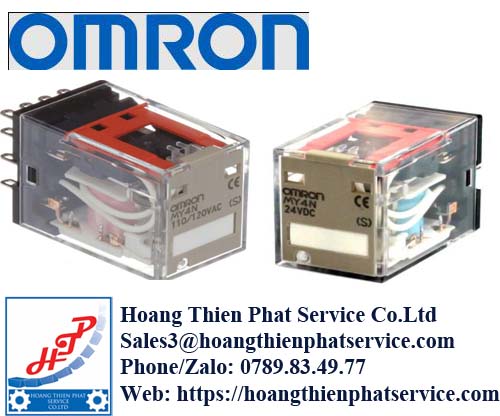

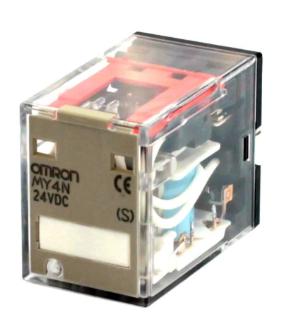

Rơ le MY4N Omron chính hãng – Relay trung gian 4 tiếp điểm dùng trong tủ điện

Rơ le MY4N Omron chính hãng là dòng relay trung gian được sử dụng phổ biến trong tủ điện điều khiển, hệ thống tự động hóa và các mạch đóng cắt tín hiệu công nghiệp. Sản phẩm thuộc dòng MY của Omron, nổi bật với thiết kế nhỏ gọn, cấu hình 4 tiếp điểm chuyển đổi và khả năng kết hợp với nhiều loại đế cắm để thuận tiện cho việc lắp đặt, kiểm tra và thay thế.

Trong các hệ thống điều khiển thực tế, MY4N thường được bố trí giữa PLC, bộ điều khiển và thiết bị chấp hành nhằm thực hiện chức năng cách ly, chuyển tiếp hoặc nhân tín hiệu. Việc lựa chọn đúng điện áp cuộn coil và đúng phiên bản relay giúp hệ thống vận hành ổn định, đồng thời hạn chế tình trạng cháy coil hoặc đóng cắt không chính xác.

MY4N Omron thuộc dòng relay nào?

MY4N là một trong những model quen thuộc thuộc MY Series của Omron. Đây là nhóm relay điện cơ đa dụng được phát triển cho các mạch điều khiển công nghiệp, máy móc và hệ thống điện. Điểm đặc trưng của MY4N là cấu hình 4PDT – 4 tiếp điểm chuyển đổi, cho phép một relay xử lý đồng thời nhiều nhánh tín hiệu khác nhau.

So với các relay chỉ có một hoặc hai bộ tiếp điểm, MY4N phù hợp với những mạch cần phân phối tín hiệu tới nhiều thiết bị. Một relay có thể tham gia điều khiển đèn báo, mạch liên động, tín hiệu PLC hoặc các thiết bị trung gian khác tùy theo thiết kế hệ thống.

Ký hiệu N trên các phiên bản MY4N thường liên quan đến loại có đèn LED chỉ thị hoạt động, giúp kỹ thuật viên dễ dàng quan sát trạng thái cấp điện cho cuộn coil. Đây là đặc điểm hữu ích khi kiểm tra tủ điện hoặc xử lý sự cố tại nhà máy.

Cấu tạo của rơ le MY4N Omron

Cuộn coil điều khiển

Cuộn coil là bộ phận nhận điện áp điều khiển để tạo ra từ trường bên trong relay. Khi coil được cấp đúng điện áp định mức, cơ cấu điện từ sẽ tác động làm thay đổi trạng thái của hệ thống tiếp điểm.

MY4N có nhiều phiên bản điện áp coil khác nhau nên khi đặt hàng cần xác định rõ thông số. Không nên chỉ cung cấp tên “MY4N” bởi relay MY4N 24VDC và MY4N 220/230VAC không thể thay thế trực tiếp cho nhau trong cùng một mạch nguồn.

Hệ thống 4 tiếp điểm chuyển đổi

Một ưu điểm đáng chú ý của relay MY4N Omron là có bốn bộ tiếp điểm chuyển đổi. Thiết kế này tạo điều kiện cho relay xử lý nhiều tín hiệu đồng thời mà không cần bố trí quá nhiều relay riêng biệt trong tủ.

Mỗi nhóm tiếp điểm có thể chuyển trạng thái khi coil được kích hoạt. Vì vậy MY4N thường xuất hiện trong các mạch liên động, mạch báo trạng thái, chuyển đổi tín hiệu và các mạch điều khiển cần nhiều tiếp điểm phụ.

Đèn LED báo trạng thái

Ở phiên bản MY4N có chỉ thị hoạt động, đèn LED giúp người vận hành nhận biết nhanh relay đang được kích hay chưa. Khi kiểm tra một tủ điện có hàng chục relay, khả năng quan sát trực tiếp này giúp rút ngắn đáng kể thời gian dò tìm tín hiệu.

Tuy nhiên, LED sáng chỉ thể hiện trạng thái liên quan đến mạch coil và không nên được xem là phương pháp duy nhất để đánh giá tình trạng của toàn bộ tiếp điểm. Khi bảo trì vẫn cần kiểm tra tiếp điểm, đế cắm và dây dẫn nếu hệ thống xuất hiện lỗi.

Thông số cần kiểm tra khi mua MY4N Omron

Khi lựa chọn rơ le MY4N Omron chính hãng, thông số đầu tiên cần kiểm tra là điện áp cuộn coil. Các phiên bản trên thị trường có thể sử dụng nguồn DC hoặc AC với nhiều mức điện áp khác nhau tùy cấu hình.

Thông số thứ hai là cấu hình tiếp điểm. MY4N được biết đến với dạng 4PDT và thiết kế nhiều chân cắm, vì vậy cần sử dụng đúng socket tương thích. Ngoài ra, tải thực tế của tiếp điểm phải nằm trong giới hạn mà nhà sản xuất quy định theo loại tải, điện áp và điều kiện vận hành.

Một số thông tin thường cần xác nhận khi yêu cầu báo giá gồm:

Những phiên bản MY4N thường gặp

Tên model MY4N có thể đi kèm thêm ký hiệu thể hiện cấu hình và điện áp coil. Vì vậy khi thay thế relay cũ, tốt nhất nên đọc toàn bộ thông tin in trên thân sản phẩm thay vì chỉ dựa vào phần “MY4N”.

Các cấu hình thường được tìm kiếm trên thị trường gồm MY4N 24VDC, MY4N 110/120VAC và MY4N 220/230VAC, tùy thị trường và hệ thống điện sử dụng. Ngoài ra còn có những biến thể thuộc MY Series với cấu hình bảo vệ, chỉ thị hoặc đặc tính coil khác nhau.

Đối với hàng thay thế trong nhà máy, điện áp coil là thông số đặc biệt quan trọng. Một relay có hình dáng và số chân giống relay cũ nhưng khác điện áp coil vẫn không phải lựa chọn thay thế phù hợp.

MY4N Omron hoạt động như thế nào trong tủ điều khiển?

Khi chưa cấp nguồn cho coil, các tiếp điểm của relay duy trì trạng thái ban đầu. Khi PLC, công tắc, cảm biến hoặc bộ điều khiển cấp điện cho coil MY4N, lực điện từ được tạo ra và tác động lên cơ cấu chuyển mạch bên trong.

Bốn nhóm tiếp điểm sau đó thay đổi trạng thái gần như đồng thời. Nhờ vậy một tín hiệu điều khiển đầu vào có thể được sử dụng để thực hiện nhiều nhiệm vụ như gửi tín hiệu phản hồi, kích đèn báo, điều khiển contactor hoặc tạo mạch liên động.

Khi nguồn coil bị ngắt, cơ cấu đàn hồi đưa tiếp điểm trở về trạng thái ban đầu. Chu trình này được lặp lại trong quá trình máy hoạt động và số lần đóng cắt thực tế phụ thuộc vào tải cũng như điều kiện vận hành.

Tại sao MY4N được sử dụng nhiều trong hệ thống công nghiệp?

Dễ tích hợp với tủ điện

Kích thước relay tương đối nhỏ gọn giúp MY4N phù hợp với các tủ điều khiển có mật độ thiết bị cao. Thiết kế dạng cắm socket cũng giúp việc đấu dây và bố trí thiết bị trở nên thuận tiện hơn.

Khi cần thay relay, kỹ thuật viên có thể tháo phần relay khỏi socket mà không phải đấu lại toàn bộ hệ thống dây. Đây là lợi thế đáng kể đối với các dây chuyền cần giảm thời gian dừng máy khi bảo trì.

Một relay xử lý được nhiều tín hiệu

Cấu hình bốn tiếp điểm chuyển đổi là điểm mạnh của MY4N. Trong một mạch điều khiển, kỹ sư có thể tận dụng các tiếp điểm độc lập để thực hiện nhiều chức năng từ cùng một tín hiệu coil.

Ví dụ, một tiếp điểm có thể gửi tín hiệu về PLC, một tiếp điểm điều khiển đèn báo và các tiếp điểm còn lại tham gia mạch liên động. Cách bố trí này giúp giảm số lượng relay cần thiết trong một số thiết kế.

Thuận tiện cho kiểm tra trạng thái

Phiên bản có LED cho phép quan sát nhanh trạng thái relay ngay trên tủ điện. Điều này đặc biệt hữu ích khi kiểm tra các lỗi liên quan đến tín hiệu PLC, cảm biến hoặc mạch điều khiển.

Khi PLC đã xuất tín hiệu nhưng relay không hoạt động, kỹ thuật viên có thể tiếp tục kiểm tra điện áp coil, socket và đường dây. Ngược lại, relay đã kích nhưng tải không hoạt động sẽ định hướng việc kiểm tra sang tiếp điểm và mạch phía sau.

Ứng dụng của rơ le MY4N Omron trong nhà máy

Rơ le MY4N Omron có thể được sử dụng trong nhiều hệ thống tự động hóa khác nhau. Trong tủ PLC, relay đóng vai trò cách ly và chuyển tiếp giữa ngõ ra bộ điều khiển với các thiết bị bên ngoài, đặc biệt trong những mạch cần nhiều tiếp điểm phụ.

Trong hệ thống băng tải, MY4N có thể tham gia các mạch chạy/dừng, liên động, báo trạng thái và điều khiển thiết bị phụ trợ. Với máy đóng gói, máy dệt, máy chế biến thực phẩm hoặc dây chuyền lắp ráp, relay thường được sử dụng để chuyển đổi tín hiệu giữa cảm biến, bộ điều khiển và cơ cấu chấp hành.

Ngoài lĩnh vực sản xuất, MY4N còn phù hợp cho tủ HVAC, hệ thống bơm, xử lý nước, hệ thống báo trạng thái và nhiều loại máy công nghiệp. Khả năng ứng dụng rộng là một trong những nguyên nhân khiến MY Series được sử dụng phổ biến trong các tủ điện.

MY4N 24VDC và MY4N 220VAC khác nhau ở đâu?

Khác biệt quan trọng nằm ở điện áp và loại nguồn cấp cho cuộn coil. MY4N 24VDC thường được sử dụng trong tủ PLC và các hệ thống điều khiển dùng nguồn 24VDC, trong khi phiên bản AC được lựa chọn cho các mạch điều khiển sử dụng nguồn xoay chiều tương ứng.

Không được cấp 220VAC cho relay có coil 24VDC hoặc ngược lại. Việc sử dụng sai nguồn có thể khiến relay không hoạt động hoặc làm hỏng cuộn coil.

Khi mua hàng thay thế, nên chụp rõ toàn bộ phần chữ trên thân relay. Thông tin này giúp xác định chính xác model, điện áp coil và biến thể sản phẩm trước khi đặt hàng.

Socket sử dụng cho relay MY4N Omron

MY4N là relay dạng cắm nên thường được kết hợp với socket phù hợp để gắn trong tủ điện. Socket tạo điểm kết nối giữa chân relay và dây dẫn, đồng thời giúp việc tháo lắp nhanh hơn.

Tùy cấu hình lắp đặt và thế hệ sản phẩm, Omron có các dòng socket tương thích khác nhau. Khi mua đồng thời relay và đế, cần đối chiếu tài liệu kỹ thuật hiện hành của Omron để lựa chọn đúng socket 14 chân và kiểu lắp phù hợp.

Đối với tủ điện đang vận hành, nên kiểm tra cả socket khi thay relay. Socket bị lỏng chân, oxy hóa hoặc cháy điểm tiếp xúc có thể khiến relay mới vẫn hoạt động không ổn định.

Cách nhận biết và lựa chọn rơ le MY4N Omron chính hãng

Khi lựa chọn MY4N Omron chính hãng, cần ưu tiên kiểm tra model đầy đủ, điện áp coil, thông tin nhận diện trên thân relay và bao bì sản phẩm. Chất lượng in ấn phải rõ ràng, thông số đồng nhất và sản phẩm không có dấu hiệu đã qua sử dụng hoặc thay đổi linh kiện.

Không nên đánh giá hàng chính hãng chỉ dựa vào màu sắc vỏ hoặc một chi tiết bên ngoài, bởi thiết kế và nhãn sản phẩm có thể thay đổi giữa các thế hệ hoặc thị trường. Đối chiếu mã hàng với tài liệu chính thức của Omron là phương pháp đáng tin cậy hơn.

Đối với đơn hàng phục vụ nhà máy, nên cung cấp model đầy đủ hoặc hình ảnh relay đang sử dụng. Điều này vừa giúp xác định đúng sản phẩm vừa hạn chế nhầm điện áp coil khi mua hàng thay thế.

Lưu ý khi thay thế relay MY4N

Trước khi tháo relay cũ, cần ngắt nguồn tủ điện và xác nhận mạch đã ở trạng thái an toàn. Sau đó kiểm tra model, điện áp coil và tình trạng socket trước khi lắp relay mới.

Nếu relay thường xuyên cháy tiếp điểm, không nên chỉ tiếp tục thay relay mà cần kiểm tra tải thực tế. Dòng khởi động lớn, tải cảm ứng hoặc tần suất đóng cắt cao có thể ảnh hưởng đáng kể đến tuổi thọ tiếp điểm.

Trong trường hợp relay được điều khiển trực tiếp bởi PLC, cũng cần xem xét đặc tính của coil và mạch bảo vệ phù hợp. Việc lựa chọn đúng cấu hình ngay từ đầu giúp tăng độ ổn định của hệ thống và giảm thời gian bảo trì.

Rơ le MY4N Omron cho hệ thống tự động hóa công nghiệp

Với thiết kế 14 chân, cấu hình bốn tiếp điểm chuyển đổi và nhiều lựa chọn điện áp coil, rơ le MY4N Omron chính hãng phù hợp với nhiều tủ điều khiển và dây chuyền sản xuất. Sản phẩm đặc biệt hữu ích trong các mạch cần chuyển tiếp một tín hiệu điều khiển sang nhiều nhánh khác nhau.

Khi cần mua mới hoặc thay thế MY4N, thông tin quan trọng nhất cần xác nhận là model đầy đủ, điện áp coil, loại nguồn AC/DC và socket đang sử dụng. Xác định chính xác những thông số này giúp lựa chọn relay tương thích với hệ thống hiện hữu và tránh phát sinh lỗi trong quá trình lắp đặt.
