Motor thủy lực Sunfab – Truyền động mô-men cao cho thiết bị thủy lực công nghiệp

Motor thủy lực Sunfab là dòng động cơ thủy lực piston hướng trục được phát triển cho những cơ cấu cần mô-men lớn, tốc độ quay ổn định và khả năng làm việc ở áp suất cao. Thay vì sử dụng một kết cấu chung cho mọi ứng dụng, Sunfab phát triển nhiều phiên bản theo tiêu chuẩn ISO, SAE và DIN, cùng các dạng mặt bích cartridge dành cho những vị trí lắp đặt đặc biệt.

Danh mục motor hiện tại của Sunfab có dải dung tích từ 10 đến 130 cm³/vòng, áp suất làm việc có thể đạt 400 bar và công suất đầu ra tối đa tới khoảng 285 kW, tùy cấu hình và điều kiện vận hành.

Điều này khiến motor Sunfab phù hợp với nhiều hệ thống từ xe chuyên dụng, máy công trình đến cơ cấu tời, quay toa và truyền động bánh xe.

Motor Sunfab biến năng lượng dầu thành chuyển động quay như thế nào trong hệ thống

Trong mạch thủy lực, bơm tạo dòng dầu còn motor đảm nhiệm nhiệm vụ chuyển năng lượng của dòng dầu thành chuyển động quay trên trục. Khi dầu áp suất cao đi vào motor, lực thủy lực tác động lên cụm piston và tạo mô-men tại trục đầu ra.

Điểm quan trọng đối với thiết bị thực tế không chỉ là motor có quay hay không, mà là mô-men khởi động, tốc độ ổn định, hiệu suất và khả năng chịu tải trên trục.

Đây là lý do Sunfab sử dụng thiết kế piston hướng trục dạng trục nghiêng trên nhiều dòng SCM và SAM. Cụm piston hình cầu cùng kết cấu có tương đối ít chi tiết chuyển động giúp motor nhỏ gọn, tạo mô-men khởi động cao và duy trì độ ổn định khi làm việc.

Với máy thường xuyên đảo tải hoặc phải khởi động khi đang mang tải, đặc tính này có ý nghĩa lớn hơn nhiều so với việc chỉ so sánh dung tích motor.

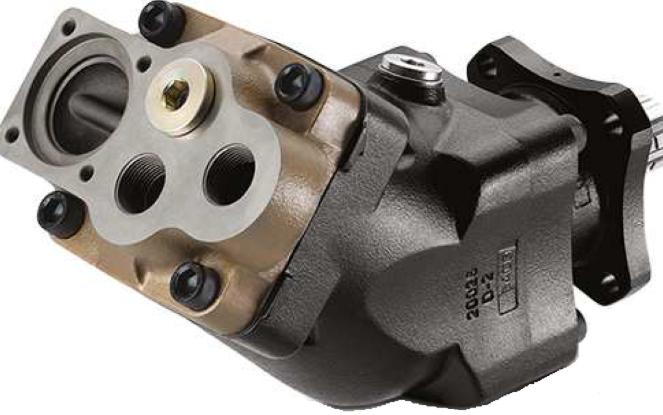

Dòng SCM là nền tảng quan trọng trong danh mục motor Sunfab

Một trong những nhóm sản phẩm nổi bật của hãng là SCM 010–130. Đây là motor piston hướng trục được thiết kế cho thủy lực di động với nhiều lựa chọn về trục, mặt bích và kết nối dầu.

Sunfab hiện cung cấp cả SCM 010–130 ISO và SCM 010–130 SAE. Hai dòng này có dải dung tích từ 10 đến 130 cm³/vòng và áp suất tối đa khoảng 400 bar. Motor sử dụng ổ bi côn kép nhằm hỗ trợ tải trục và đảm bảo đặc tính tốc độ tốt trong quá trình vận hành.

Đây là điểm cần lưu ý khi motor không chỉ truyền mô-men mà còn phải chịu ảnh hưởng của tải cơ khí từ khớp nối, hộp số hoặc cơ cấu truyền động phía sau.

SCM cũng có nhiều tùy chọn trục và cổng kết nối, nhờ đó dễ tích hợp vào những hệ thống sử dụng các tiêu chuẩn lắp đặt khác nhau.

SCM 025–108 M2 dành cho tời, quay toa và truyền động bánh xe

Không phải motor thủy lực nào cũng lắp theo kiểu mặt bích truyền thống. Với những cụm máy cần motor bố trí sâu bên trong hộp truyền động, thiết kế cartridge có thể phù hợp hơn.

SCM 025–108 M2 được Sunfab phát triển với mặt bích cartridge và đặc biệt hướng đến các cơ cấu như tời thủy lực, cơ cấu quay, truyền động bánh xe và truyền động xích. Dòng này có phạm vi dung tích từ 25 đến 108 cm³/vòng và áp suất tối đa 400 bar.

Kết cấu này thường được quan tâm trên xe công trình và máy di động vì không gian lắp đặt rất hạn chế. Motor cần vừa đủ nhỏ để tích hợp vào cơ cấu truyền động nhưng vẫn phải tạo được mô-men lớn khi tải tăng.

Sunfab cũng nhấn mạnh khả năng vận hành ổn định trong toàn dải tốc độ và độ cứng quay cao của dòng SCM M2, phù hợp với những cơ cấu có gia tốc góc lớn.

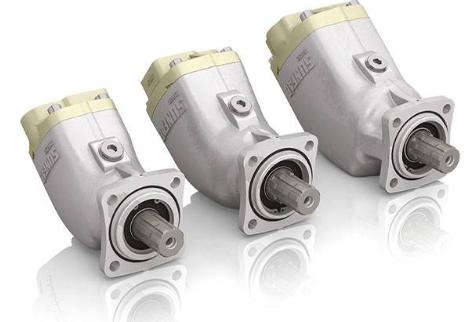

SAM 010–130 DIN giảm trọng lượng cho thiết bị di động

Nếu SCM nổi bật với độ chắc chắn và khả năng lựa chọn cấu hình rộng, SAM 010–130 DIN lại được phát triển theo hướng giảm trọng lượng.

Dòng SAM sử dụng vỏ hợp kim kim loại nhẹ nhưng vẫn duy trì thiết kế piston hướng trục dạng trục nghiêng. Dải dung tích của SAM trải từ 10 đến 130 cm³/vòng và áp suất cực đại khoảng 400 bar.

Việc giảm trọng lượng đặc biệt có ý nghĩa trên xe tải, cần cẩu, máy nông nghiệp và thiết bị chuyên dụng vì mỗi thành phần thủy lực đều ảnh hưởng tới tổng khối lượng máy.

Vỏ kim loại nhẹ còn mang lại khả năng tản nhiệt tốt hơn. Theo Sunfab, SAM có ưu điểm về khối lượng thấp, khả năng chống ăn mòn của vỏ và khả năng giải nhiệt qua thân motor tốt hơn.

Do đó, SAM không đơn thuần là một phiên bản nhẹ hơn của motor Sunfab mà phù hợp với những thiết kế ưu tiên tỷ lệ giữa công suất, kích thước và trọng lượng.

Mô-men và tốc độ phải được xem xét đồng thời

Một lỗi thường gặp khi lựa chọn motor thủy lực Sunfab là chỉ đối chiếu dung tích cm³/vòng.

Dung tích motor có ảnh hưởng trực tiếp đến tốc độ và mô-men nhưng không thể được xem riêng lẻ. Với cùng một lưu lượng dầu, motor có dung tích nhỏ hơn thường quay nhanh hơn, trong khi motor dung tích lớn hơn có xu hướng tạo mô-men cao hơn.

Tuy nhiên, thiết kế thực tế còn phụ thuộc áp suất chênh lệch, hiệu suất motor, tốc độ tối đa, tải trên trục và chu kỳ làm việc.

Ví dụ, cơ cấu quay toa có thể ưu tiên mô-men khởi động và khả năng kiểm soát tốc độ thấp. Truyền động bánh xe lại cần xem xét tải trục, tốc độ liên tục và khả năng tăng tốc. Với tời thủy lực, mô-men cần thiết khi nâng tải trở thành một trong những thông số quan trọng nhất.

Do đó, thay motor Sunfab cần dựa trên toàn bộ đặc tính của hệ thống thay vì chỉ tìm một motor có cùng kích thước bên ngoài.

Khả năng vận hành ở tốc độ cao tạo khác biệt trên máy di động

Motor thủy lực trên xe chuyên dụng thường hoạt động trong điều kiện tốc độ thay đổi liên tục. Có thời điểm motor chạy rất chậm khi thiết bị định vị tải, sau đó chuyển nhanh khi cơ cấu cần di chuyển về vị trí ban đầu.

Sunfab thiết kế SCM và SAM để duy trì hoạt động ổn định trong phạm vi tốc độ rộng. Các dòng SCM ISO và SAE cũng được hãng công bố có tốc độ cực đại cao, hiệu suất tốt và vận hành êm trong toàn dải tốc độ.

Đặc tính này đặc biệt quan trọng với máy công trình, cơ cấu tời, thiết bị nâng hạ và các hệ thống truyền động cần thay đổi tốc độ thường xuyên.

Một motor có hiệu suất thấp sẽ biến một phần đáng kể năng lượng thủy lực thành nhiệt. Khi thiết bị làm việc liên tục, nhiệt sinh ra không chỉ ảnh hưởng motor mà còn tác động đến dầu, phớt, van và toàn bộ hệ thống.

Cảm biến tốc độ mở rộng khả năng giám sát motor

Ở những máy cần kiểm soát chính xác chuyển động, việc biết motor đang quay ở tốc độ nào rất quan trọng.

Một số cấu hình SCM Sunfab có thể chuẩn bị sẵn hoặc trang bị cảm biến tốc độ. Danh mục cấu hình của Sunfab cho thấy các lựa chọn motor có thể bao gồm phiên bản không cảm biến, chuẩn bị sẵn cho cảm biến và các lựa chọn cảm biến đầu ra khác nhau.

Tín hiệu tốc độ có thể được đưa về bộ điều khiển để theo dõi trạng thái truyền động, điều chỉnh lưu lượng hoặc phát hiện các tình trạng vận hành bất thường.

Đây là đặc điểm đáng chú ý khi motor Sunfab được sử dụng trong máy tự động hóa hoặc các thiết bị di động ngày càng tích hợp nhiều chức năng điều khiển điện tử.

Motor Sunfab phù hợp với nhiều kiểu truyền động khác nhau

Trong thiết bị nâng, motor thủy lực có thể dẫn động tang cuốn cáp. Trên máy công trình, motor có thể vận hành cơ cấu quay hoặc truyền động bánh xích. Ở một số phương tiện chuyên dụng, motor trực tiếp tham gia vào truyền động bánh xe.

SCM 025–108 M2 được Sunfab xác định rõ cho các ứng dụng tời, quay, bánh xe và truyền động xích. Trong khi đó, SCM ISO, SCM SAE và SAM DIN được hãng định hướng rộng hơn cho các hệ thống thủy lực di động.

Khả năng lựa chọn nhiều chuẩn lắp đặt giúp motor Sunfab được sử dụng không chỉ khi thiết kế máy mới mà còn trong các dự án sửa chữa và thay thế motor trên thiết bị đang vận hành.

Thay motor Sunfab cần đọc đầy đủ mã cấu hình

Cùng một dòng SCM 064 hoặc SAM 064 chưa chắc đã có thể thay thế trực tiếp cho nhau.

Sau thông tin dung tích, mã motor Sunfab còn thể hiện những yếu tố liên quan đến kiểu phớt, cổng kết nối, mặt bích, trục, hệ thống thoát dầu và tùy chọn cảm biến tốc độ. Catalog của hãng cho thấy motor có thể sử dụng nhiều tiêu chuẩn mặt bích ISO, DIN hoặc SAE tùy phiên bản.

Vì vậy, khi xác định motor thay thế nên kiểm tra nguyên tem sản phẩm thay vì chỉ lấy phần đầu của model.

Hình dạng trục cũng phải được kiểm tra kỹ. Sai khác về spline, đường kính hoặc chiều dài trục có thể khiến một motor có thông số thủy lực phù hợp nhưng hoàn toàn không thể lắp vào máy.

Motor thủy lực Sunfab tập trung vào hiệu suất truyền động và độ ổn định

Điểm mạnh của motor thủy lực Sunfab nằm ở sự kết hợp giữa thiết kế piston hướng trục, kích thước gọn, mô-men khởi động cao và nhiều lựa chọn giao diện cơ khí.

Danh mục hiện tại tập trung vào bốn nhóm chính gồm SCM 010–130 ISO, SCM 010–130 SAE, SCM 025–108 M2 và SAM 010–130 DIN.

Nhờ phạm vi dung tích rộng cùng khả năng làm việc ở áp suất cao, các dòng motor này có thể đáp ứng nhiều cơ cấu truyền động từ tốc độ cao đến tải mô-men lớn. Tuy nhiên, hiệu quả cuối cùng vẫn phụ thuộc vào việc lựa chọn đúng dung tích, tốc độ, áp suất, mặt bích, trục và kiểu cổng dầu tương ứng với thiết bị.
