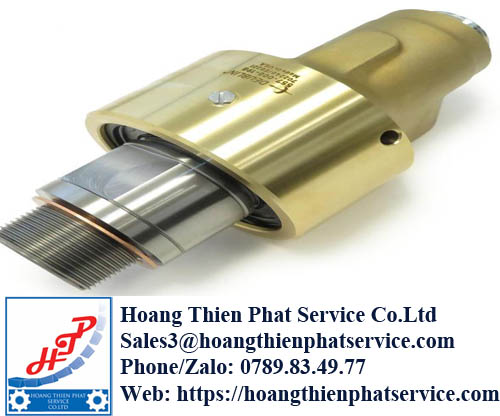

Khớp nối xoay DEUBLIN cho hệ thống truyền môi chất công nghiệp

Khớp nối xoay DEUBLIN tạo kết nối kín giữa đường ống cố định và bộ phận đang quay. Thiết bị cho phép nước, khí, dầu, hơi nóng hoặc dung dịch làm mát đi vào trục máy liên tục. Nhờ đó, đường ống không bị xoắn khi thiết bị vận hành.

Khớp nối còn được gọi là rotary union DEUBLIN hoặc khớp nối quay DEUBLIN. Sản phẩm được sử dụng trong máy CNC, máy ép nhựa, máy giấy, máy cán và thiết bị in. Mỗi dòng được thiết kế cho một môi chất và điều kiện làm việc riêng.

Cấu tạo và nguyên lý của khớp nối xoay DEUBLIN

Một khớp nối xoay DEUBLIN thường gồm rotor, thân vỏ, ổ bi và bộ phận làm kín. Rotor được lắp trực tiếp với trục quay của máy. Thân khớp nối giữ nguyên vị trí và kết nối với đường cấp môi chất.

Môi chất đi từ đường ống cố định qua thân khớp nối. Sau đó, môi chất tiếp tục đi qua rotor để vào trục máy. Phớt cơ khí tạo vùng làm kín giữa phần quay và phần cố định.

Ổ bi giúp rotor duy trì chuyển động ổn định. Bộ phận này cũng hạn chế độ rung và độ lệch khi trục quay. Chất lượng lắp đặt ảnh hưởng trực tiếp đến tuổi thọ ổ bi và phớt.

Khớp nối một đường chỉ truyền một dòng môi chất. Khớp nối hai đường có thể thực hiện đồng thời đường cấp và đường hồi. Phiên bản nhiều kênh truyền nhiều mạch độc lập qua cùng một cụm.

Chức năng của rotary union DEUBLIN

Rotary union DEUBLIN giúp truyền môi chất vào thiết bị quay mà không phải dừng máy. Đây là giải pháp cần thiết cho những hệ thống không thể sử dụng đường ống cố định trực tiếp.

Trong máy CNC, khớp nối đưa dung dịch làm mát xuyên qua trục chính. Dung dịch đi gần vùng cắt, giúp giảm nhiệt và loại bỏ phoi. Quá trình này hỗ trợ cải thiện chất lượng bề mặt gia công.

Trong máy giấy, khớp nối truyền hơi nóng vào lô sấy. Hơi nước cung cấp nhiệt để làm khô giấy. Nước ngưng sau đó được đưa ra ngoài bằng hệ thống siphon phù hợp.

Trong ngành nhựa và cao su, nước hoặc dầu được truyền vào con lăn. Môi chất giúp duy trì nhiệt độ ổn định trong quá trình sản xuất. Nhiệt độ đồng đều góp phần hạn chế biến dạng sản phẩm.

Khớp nối xoay DEUBLIN dùng cho nước

Khớp nối nước được dùng để làm mát con lăn, trục và khuôn quay. Sản phẩm xuất hiện trong máy ép nhựa, máy cán thép và dây chuyền bao bì. Nước có thể đi qua một đường hoặc tuần hoàn bằng hai đường riêng biệt.

Series 57 là một dòng khớp nối nước phổ biến của DEUBLIN. Dòng này có nhiều kích thước, kiểu ren và cấu hình rotor. Model cụ thể cần được chọn theo lưu lượng, áp suất và tốc độ quay.

Các dòng 157 và 357 cũng được sử dụng cho nước công nghiệp. Chúng phù hợp với nhiều loại máy có trục làm mát. Vật liệu phớt phải tương thích với chất lượng nước thực tế.

Khớp nối DEUBLIN dành cho máy CNC

Máy CNC tốc độ cao cần đưa coolant qua trục chính liên tục. Khớp nối phải đáp ứng đồng thời áp suất, tốc độ và độ kín. Sai model có thể gây rò rỉ hoặc làm giảm tuổi thọ trục chính.

DEUBLIN cung cấp các series 1005, 1101, 1109, 1111 và 1114. Những dòng này được phát triển cho các trung tâm gia công và máy công cụ. Mỗi series có kiểu lắp và giới hạn vận hành khác nhau.

Một số sản phẩm sử dụng công nghệ Pop-Off®. Bề mặt phớt có thể tách ra khi hệ thống không có áp suất. Cấu tạo này giúp giảm mài mòn trong thời gian máy gia công khô.

Công nghệ AutoSense® phù hợp với hệ thống sử dụng luân phiên coolant và khí nén. Khớp nối tự điều chỉnh trạng thái làm kín theo môi chất. Tuy nhiên, tính năng thực tế phải được xác nhận theo từng model.

Khớp nối quay DEUBLIN dùng cho khí nén

Khớp nối khí nén truyền áp suất đến cơ cấu đang quay. Thiết bị thường được lắp trên bàn xoay, trục cuốn và hệ thống kẹp. Dòng khí ổn định giúp cơ cấu chấp hành duy trì lực làm việc.

Độ kín là yếu tố quan trọng trong ứng dụng khí nén. Rò rỉ có thể làm giảm áp suất và tăng điện năng tiêu thụ. Vì vậy, model phải được chọn theo lưu lượng và tốc độ quay thực tế.

Series 7000 là một trong những nhóm sản phẩm dành cho khí. Dòng này có nhiều cấu hình lắp đặt khác nhau. Kích thước cổng kết nối không phải tiêu chí lựa chọn duy nhất.

Khớp nối DEUBLIN dùng cho dầu thủy lực

Khớp nối thủy lực truyền dầu áp suất đến mâm cặp hoặc cơ cấu kẹp. Sản phẩm còn được sử dụng trên bàn xoay và máy công nghiệp nặng. Áp suất của ứng dụng thủy lực thường cao hơn hệ thống nước.

Các series 1500, 1579 và 2117 được sử dụng cho nhiều ứng dụng liên quan. Dòng sản phẩm phù hợp phải được xác định theo áp suất và kết cấu máy. Không nên chọn thiết bị chỉ dựa trên kích thước ren.

Khớp nối đa kênh có thể truyền nhiều mạch thủy lực độc lập. Mỗi đường dẫn thực hiện một chức năng điều khiển riêng. Thiết kế này phù hợp với hệ thống kẹp và nhả kẹp tự động.

Series 2602 cung cấp hai đường dẫn riêng biệt. Các dòng 2630 đến 2650 có thể cung cấp từ ba đến năm đường. Series 2606 đến 2608 được sử dụng cho những máy cần nhiều kênh hơn.

Khớp nối DEUBLIN truyền hơi và dầu nóng

Khớp nối hơi thường được lắp trên lô sấy và tang gia nhiệt. Sản phẩm được dùng trong ngành giấy, dệt, cao su và chế biến vật liệu. Thiết bị phải chịu nhiệt độ và áp suất cao liên tục.

Type C là một dòng khớp nối DEUBLIN dành cho môi trường nhiệt. Một số cấu hình phù hợp với hơi nước và dầu nóng. Giới hạn nhiệt độ phải được kiểm tra theo mã sản phẩm đầy đủ.

Các dòng CSO, CSFO, CO và CFO được phát triển cho dầu truyền nhiệt. Chúng xuất hiện trên máy cán, máy sấy và thiết bị gia nhiệt. Vật liệu phớt phải tương thích với loại dầu và nhiệt độ vận hành.

Không nên thay khớp nối dầu nóng bằng khớp nối nước thông thường. Sự khác biệt về nhiệt độ và độ nhớt có thể làm hỏng phớt. Model thay thế phải được kiểm tra bằng catalog và bản vẽ kỹ thuật.

Tiêu chí lựa chọn khớp nối xoay DEUBLIN

Môi chất là thông tin đầu tiên cần xác định khi chọn khớp nối. Nước, khí, dầu và hơi yêu cầu cấu tạo làm kín khác nhau. Nếu môi chất có hóa chất, cần cung cấp thành phần và nồng độ.

Áp suất vận hành phải nằm trong giới hạn cho phép của sản phẩm. Người dùng cần cung cấp cả áp suất bình thường và áp suất cực đại. Những biến động khi khởi động cũng cần được xem xét.

Tốc độ quay ảnh hưởng trực tiếp đến phớt và ổ bi. Mỗi model có giới hạn vòng quay riêng. Trục tốc độ cao cần độ đồng tâm tốt và độ đảo thấp.

Nhiệt độ môi chất quyết định vật liệu làm kín phù hợp. Nhiệt độ môi trường cũng có thể ảnh hưởng đến tuổi thọ thiết bị. Các hệ thống hơi và dầu nóng cần được kiểm tra đặc biệt cẩn thận.

Kiểu ren, chiều quay và hướng kết nối phải phù hợp với trục máy. Ren không đúng chiều có thể tự tháo khi vận hành. Người dùng nên gửi bản vẽ hoặc ảnh tem để kiểm tra chính xác.

Lắp đặt và bảo trì khớp nối quay DEUBLIN

Thân khớp nối không được dùng để chịu trọng lượng của đường ống. Nên sử dụng ống mềm phù hợp với áp suất và nhiệt độ. Ống phải có chiều dài đủ để không tạo lực kéo lên thiết bị.

Trục máy cần được kiểm tra độ đồng tâm trước khi lắp đặt. Độ lệch lớn làm phớt mòn không đều và gây rò rỉ sớm. Rung động liên tục cũng có thể làm hỏng ổ bi.

Người vận hành nên kiểm tra tiếng ồn và nhiệt độ định kỳ. Lưu lượng rò rỉ tăng là dấu hiệu phớt có thể đã mòn. Khi phát hiện bất thường, máy cần được dừng để kiểm tra.

Cung cấp khớp nối xoay DEUBLIN tại Việt Nam

Hoàng Thiên Phát cung cấp khớp nối xoay DEUBLIN cho nhiều ngành công nghiệp. Chúng tôi hỗ trợ kiểm tra model, thông số và khả năng thay thế. Sản phẩm được lựa chọn theo điều kiện vận hành thực tế.

Khách hàng nên gửi mã đầy đủ hoặc hình ảnh tem sản phẩm cũ. Các thông tin cần thiết gồm môi chất, áp suất, nhiệt độ và tốc độ quay. Kích thước ren và số đường dẫn cũng cần được xác nhận.

Đối với hệ thống mới, bản vẽ vị trí lắp đặt giúp lựa chọn chính xác hơn. Mỗi ký tự trong mã DEUBLIN có thể thể hiện một cấu hình riêng. Vì vậy, mã đặt hàng cần được kiểm tra trước khi báo giá.
