Hộp giảm tốc Universal – Giải pháp hộp số truyền động công nghiệp

Hộp giảm tốc Universal là nhóm thiết bị truyền động được Universal Motors phát triển để kết nối động cơ với các cơ cấu cần tốc độ thấp và mô-men phù hợp hơn. Danh mục sản phẩm được xây dựng theo nhiều kiến trúc hộp số khác nhau, cho phép người sử dụng lựa chọn dựa trên hướng truyền động, vị trí lắp đặt, tỷ số truyền và đặc tính tải của từng máy.

Trong môi trường nhà máy, yêu cầu đối với hộp giảm tốc không chỉ nằm ở khả năng giảm số vòng quay. Một hệ thống băng tải có cách bố trí hoàn toàn khác máy khuấy, trong khi thiết bị nâng chuyển hoặc máy sản xuất tải nặng lại đòi hỏi khả năng chịu mô-men khác. Chính vì vậy, hộp giảm tốc Universal được chia thành nhiều dòng để đáp ứng từng dạng truyền động thay vì sử dụng một thiết kế chung cho mọi vị trí.

Danh mục hộp giảm tốc Universal theo kiểu truyền động

Universal Motors cung cấp nhiều dòng hộp số, trong đó đáng chú ý có hộp giảm tốc trục vít UMSG, hộp giảm tốc trục vít dạng truyền thống, hộp giảm tốc đồng trục, hộp giảm tốc trục song song và hộp giảm tốc bánh răng côn xoắn. Mỗi cấu trúc tạo ra cách bố trí trục vào – trục ra khác nhau và phù hợp với từng không gian máy.

Điều này đặc biệt hữu ích khi kỹ sư cần thiết kế mới hoặc tìm thiết bị thay thế. Thay vì thay đổi kết cấu máy để phù hợp với hộp số, có thể lựa chọn dòng hộp giảm tốc Universal có hướng trục và kiểu gá gần với thiết kế hiện hữu.

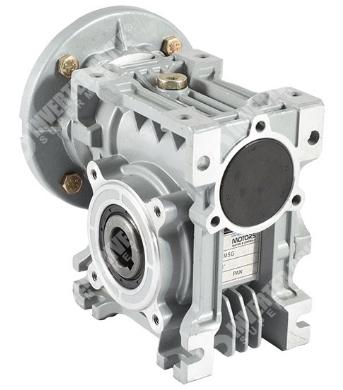

Hộp giảm tốc trục vít Universal UMSG

Thiết kế cho truyền động góc vuông

UMSG là dòng hộp giảm tốc Universal sử dụng nguyên lý truyền động trục vít – bánh vít. Đặc điểm dễ nhận biết của cấu trúc này là trục đầu vào và đầu ra được bố trí vuông góc, giúp chuyển hướng chuyển động ngay tại hộp số.

Thiết kế góc vuông đặc biệt hữu ích đối với máy có chiều dài lắp đặt hạn chế. Motor có thể được bố trí theo phương khác với trục tải, giúp người thiết kế tận dụng không gian xung quanh băng tải hoặc cơ cấu máy.

Dải kích thước phục vụ nhiều cấp tải

Universal phát triển UMSG theo nhiều kích thước khác nhau nhằm tạo ra các cấp khả năng tải và tỷ số truyền phù hợp. Khi lựa chọn đúng size, hộp số có thể được kết hợp với motor tương ứng để tạo thành một cụm truyền động hoàn chỉnh.

Dòng UMSG thường được xem xét cho băng tải, máy cấp liệu, máy đóng gói, bàn xoay và những cơ cấu vận hành ở tốc độ tương đối thấp. Đây cũng là một trong những nhóm hộp giảm tốc Universal phù hợp khi cần giải pháp truyền động nhỏ gọn.

Hộp giảm tốc Universal đồng trục

Khi trục vào và trục ra cần nằm cùng phương

Trong nhiều dây chuyền, không gian máy được thiết kế theo dạng thẳng và không cần thay đổi hướng truyền động. Khi đó, hộp giảm tốc đồng trục trở thành lựa chọn hợp lý hơn so với hộp số trục vít.

Hộp giảm tốc Universal đồng trục sử dụng hệ bánh răng để truyền chuyển động từ đầu vào đến đầu ra trên cùng một phương. Cấu trúc này thuận lợi khi kết nối trực tiếp với trục máy và có thể sử dụng trong nhiều hệ thống vận hành liên tục.

Các ứng dụng thường gặp bao gồm băng tải, máy chế biến, dây chuyền đóng gói, máy sản xuất và nhiều cơ cấu quay trong nhà máy.

Phù hợp với hệ thống yêu cầu truyền động liên tục

Đối với dây chuyền hoạt động trong thời gian dài, việc lựa chọn hộp số cần xem xét đồng thời tải, tốc độ, mô-men và hệ số làm việc. Hộp giảm tốc đồng trục có thể được cấu hình theo nhiều cấp tỷ số truyền để đưa tốc độ động cơ về mức phù hợp với máy.

Đây là lựa chọn đáng chú ý khi yêu cầu truyền động theo phương thẳng và cần một giải pháp khác với cấu trúc trục vít.

Hộp giảm tốc trục song song Universal

Một số thiết bị có chiều dài lắp đặt hạn chế nhưng vẫn cần truyền mô-men tương đối lớn. Trong trường hợp này, cấu trúc trục song song cho phép bố trí đầu vào và đầu ra lệch nhau nhưng vẫn giữ hai trục theo phương song song.

Hộp giảm tốc Universal trục song song nhờ vậy có thể tạo ra cụm truyền động gọn theo chiều dọc. Kiểu bố trí này thường được xem xét trên băng tải, máy khuấy, thiết bị xử lý vật liệu và các máy có không gian bố trí motor hạn chế.

Khả năng lựa chọn nhiều cấu hình cũng giúp dòng trục song song phù hợp với cả thiết kế máy mới và những dự án cần cải tạo hệ thống truyền động hiện hữu.

Hộp giảm tốc bánh răng côn xoắn Universal

Truyền động vuông góc cho tải công nghiệp

Khi máy yêu cầu đầu vào và đầu ra vuông góc nhưng tải làm việc cao, hộp số bánh răng côn xoắn là một phương án khác bên cạnh hộp số trục vít.

Hộp giảm tốc Universal bánh răng côn xoắn sử dụng hệ thống bánh răng để chuyển hướng truyền động. Cấu trúc này hướng đến những hệ thống yêu cầu khả năng truyền tải tốt và vận hành liên tục.

Dòng sản phẩm có thể được xem xét cho băng tải tải nặng, máy xử lý vật liệu, dây chuyền sản xuất, thiết bị nâng chuyển và các hệ thống cơ khí cần truyền mô-men theo góc 90 độ.

Không nên lựa chọn hộp giảm tốc chỉ dựa vào tỷ số truyền

Tỷ số truyền là thông số quan trọng nhưng chưa đủ để xác định một hộp số phù hợp. Hai hộp giảm tốc có cùng tỷ số truyền vẫn có thể khác nhau đáng kể về mô-men cho phép, kích thước trục, khả năng chịu tải và phương án lắp đặt.

Khi lựa chọn hộp giảm tốc Universal, cần xem xét đồng thời tốc độ đầu vào, tốc độ đầu ra, mô-men yêu cầu, công suất động cơ và đặc tính tải. Những hệ thống thường xuyên khởi động, đảo chiều hoặc chịu tải va đập cũng cần tính đến điều kiện vận hành thực tế.

Việc lựa chọn dư tải hợp lý giúp hạn chế tình trạng hộp số liên tục làm việc tại giới hạn cho phép và tạo điều kiện cho hệ thống truyền động vận hành ổn định hơn.

Lựa chọn Universal theo vị trí lắp đặt trên máy

Không gian hẹp và cần đổi hướng truyền động

Nếu vị trí lắp yêu cầu trục ra vuông góc với động cơ, dòng trục vít UMSG có thể được ưu tiên xem xét. Thiết kế này giúp giảm chiều dài tổng thể của cụm truyền động theo một phương.

Hệ thống bố trí theo đường thẳng

Khi động cơ và trục máy có thể đặt cùng phương, hộp giảm tốc Universal đồng trục là một lựa chọn phù hợp. Cấu hình này đặc biệt thuận lợi trên những máy được thiết kế theo dạng module nối tiếp.

Tải lớn và cần truyền động góc

Đối với các hệ thống cần truyền động vuông góc nhưng yêu cầu tải cao, dòng bánh răng côn xoắn có thể phù hợp hơn. Việc lựa chọn cuối cùng vẫn cần căn cứ vào mô-men, tốc độ và chế độ làm việc của máy.

Hộp giảm tốc Universal cho hệ thống băng tải

Băng tải là nhóm thiết bị có yêu cầu rất đa dạng về tốc độ. Băng tải đóng gói có thể chạy nhanh nhưng tải nhẹ, trong khi băng tải vật liệu lại hoạt động chậm hơn và cần mô-men lớn tại tang chủ động.

Vì vậy, hộp giảm tốc Universal cho băng tải cần được lựa chọn dựa trên tải trọng vận chuyển, vận tốc băng, đường kính tang chủ động, thời gian hoạt động và công suất motor.

Tùy kết cấu băng tải, người thiết kế có thể sử dụng hộp số trục vít, đồng trục, trục song song hoặc bánh răng côn. Việc có nhiều lựa chọn giúp Universal đáp ứng các hệ thống băng tải từ thiết bị nhỏ đến dây chuyền vận chuyển công nghiệp.

Hộp giảm tốc Universal cho máy khuấy

Máy khuấy thường yêu cầu tốc độ đầu ra thấp nhưng mô-men tương đối lớn, đặc biệt khi xử lý chất lỏng có độ nhớt cao. Đây là ứng dụng mà việc lựa chọn tỷ số truyền phải đi cùng tính toán tải trên trục.

Hộp giảm tốc Universal cho máy khuấy có thể được lựa chọn theo tốc độ cánh khuấy, kích thước cánh, công suất động cơ và đặc tính vật liệu. Cấu hình đồng trục hoặc trục song song có thể được xem xét tùy cách bố trí motor trên bồn.

Với hệ thống vận hành liên tục, điều kiện tải thực tế và thời gian làm việc mỗi ngày cũng cần được tính đến khi xác định kích thước hộp số.

Ứng dụng trong máy đóng gói và thiết bị tự động

Máy đóng gói thường sử dụng nhiều cơ cấu truyền động độc lập như băng tải cấp sản phẩm, trục kéo, bàn xoay hoặc hệ thống định lượng. Mỗi cơ cấu có thể yêu cầu một tỷ số truyền riêng.

Sử dụng hộp giảm tốc Universal giúp đưa tốc độ của motor về mức thích hợp cho từng vị trí. Với những dây chuyền cần thay đổi tốc độ sản xuất, cụm motor – hộp số còn có thể được kết hợp với giải pháp điều khiển tốc độ phù hợp.

Ngoài máy đóng gói, hộp số Universal có thể được xem xét cho máy thực phẩm, thiết bị chế biến, dây chuyền vật liệu, máy cơ khí và nhiều hệ thống tự động hóa khác.

Thay thế hộp giảm tốc Universal đang sử dụng trong nhà máy

Đối với nhu cầu thay thế, model trên nameplate là thông tin quan trọng nhưng không nên là dữ liệu duy nhất được kiểm tra. Cần đối chiếu thêm tỷ số truyền, tốc độ đầu ra, mô-men, kiểu trục và kích thước lắp đặt.

Đặc biệt, đường kính trục, chiều dài trục, vị trí lỗ bắt bulông và kích thước mặt bích phải tương thích với máy hiện hữu. Nếu các thông số này khác nhau, hộp số mới có thể đáp ứng tải nhưng không thể lắp trực tiếp.

Khi tem hộp giảm tốc Universal cũ bị mờ, nên chụp toàn bộ thiết bị và đo các kích thước cơ khí chính. Các dữ liệu này giúp việc đối chiếu và lựa chọn thiết bị thay thế chính xác hơn.

Thông số cần xác định khi chọn hộp giảm tốc Universal

Một yêu cầu kỹ thuật đầy đủ nên bao gồm model, size hộp số, tỷ số truyền, tốc độ đầu vào, tốc độ đầu ra, mô-men đầu ra và công suất động cơ kết hợp. Đây là nhóm thông số trực tiếp ảnh hưởng đến khả năng vận hành của hệ thống.

Bên cạnh đó cần xác định đường kính trục, kiểu trục đặc hoặc trục rỗng, mặt bích, chân đế, hướng lắp và điều kiện môi trường. Đối với máy hiện hữu, hình ảnh tem sản phẩm và hình ảnh tổng thể vị trí lắp đặt cũng rất hữu ích.

Hộp giảm tốc Universal cho các hệ thống truyền động công nghiệp

Một hộp giảm tốc phù hợp không chỉ làm giảm số vòng quay mà phải tạo ra sự tương thích giữa động cơ, tải và kết cấu máy. Vì vậy, việc lựa chọn đúng kiến trúc hộp số ngay từ đầu có ý nghĩa quan trọng đối với toàn bộ hệ thống truyền động.

Với các dòng trục vít UMSG, đồng trục, trục song song và bánh răng côn xoắn, hộp giảm tốc Universal cung cấp nhiều phương án cho từng kiểu bố trí máy. Sản phẩm có thể được sử dụng trong băng tải, máy khuấy, máy đóng gói, thiết bị vận chuyển và nhiều dây chuyền sản xuất.

Đối với nhu cầu thay thế hoặc thiết kế mới, lựa chọn hộp giảm tốc Universal theo đúng tỷ số truyền, mô-men, kích thước trục và kiểu lắp sẽ giúp cụm truyền động phù hợp hơn với điều kiện vận hành thực tế.
