FIN1200 Enerdoor Việt Nam – Bộ lọc EMI/RFI ba pha cho hệ thống công nghiệp

Khi một hệ thống sử dụng nhiều biến tần, servo drive hoặc thiết bị điện tử công suất, vấn đề thường không nằm ở việc máy có chạy hay không, mà nằm ở mức độ nhiễu điện mà hệ thống tạo ra trong quá trình vận hành. Nhiễu có thể quay ngược về lưới điện, lan sang các tủ điều khiển khác hoặc ảnh hưởng đến PLC, cảm biến, thiết bị đo và hệ thống truyền thông.

FIN1200 Enerdoor được phát triển cho chính nhóm ứng dụng này. Đây là dòng EMI/RFI Filter ba pha dành cho môi trường công nghiệp, với dải dòng rất rộng từ 5 A đến 3000 A, điện áp danh định 480 VAC và các phiên bản điện áp cao hơn cho hệ thống đặc thù.

FIN1200 không phải một model đơn lẻ

Tên FIN1200 thực tế đại diện cho cả một family sản phẩm.

Enerdoor cung cấp nhiều mức dòng khác nhau trong cùng series, từ những thiết bị vài ampere dành cho máy nhỏ cho đến filter công suất rất lớn dùng busbar cho hệ thống hàng nghìn ampere.

Cách xây dựng này giúp FIN1200 Enerdoor Việt Nam có thể xuất hiện trong nhiều quy mô hệ thống khác nhau mà không cần thay đổi hoàn toàn nền tảng sản phẩm.

Ví dụ, cấu trúc mã của hãng có dạng:

FIN1200.xxx.V

hoặc:

FIN1200HV.xxx.V

Trong đó phần số thể hiện dòng định mức, còn hậu tố liên quan đến kiểu kết nối. Enerdoor sử dụng ký hiệu V cho screw connection và BC cho busbar ở các mức dòng lớn.

Điểm mạnh của FIN1200 nằm ở dải công suất rất rộng

Một bộ lọc EMI dùng cho PLC và một bộ lọc dùng cho hệ thống VFD công suất lớn là hai bài toán rất khác nhau. FIN1200 giải quyết điều này bằng dải dòng từ 5 A đến 3000 A. Ở mức dòng thấp và trung bình, thiết bị có thể sử dụng screw terminal.

Khi dòng tăng lên hàng trăm hoặc hàng nghìn ampere, kết nối busbar trở nên phù hợp hơn để giảm điện trở tiếp xúc, chịu dòng lớn và thuận tiện cho hệ thống phân phối công suất.

Đây là điểm khiến FIN1200 khác với nhiều bộ lọc EMI nhỏ gọn chỉ giới hạn trong phạm vi vài chục ampere.

FIN1200 được thiết kế cho nguồn ba pha

FIN1200 thuộc nhóm Three Phase EMI/RFI Filter của Enerdoor.

Phiên bản tiêu chuẩn có điện áp danh định đến 480 VAC, tần số 50–60 Hz. Phiên bản FIN1200HV được thiết kế cho hệ thống lên tới 600 VAC. Enerdoor còn đề cập phiên bản FIN1200HHV cho những ứng dụng điện áp tới khoảng 750 VAC.

Điều này cho phép FIN1200 được sử dụng trong nhiều hệ thống điện công nghiệp khác nhau, đặc biệt tại các nhà máy có điện áp 400 V, 440 V, 480 V hoặc 600 V.

FIN1200 xử lý cả nhiễu common mode và differential mode

Trong hệ thống EMC, nhiễu không chỉ có một dạng. Differential mode noise xuất hiện giữa các dây pha với nhau. Common mode noise lại xuất hiện giữa các dây dẫn và đất hoặc chassis.

Enerdoor thiết kế FIN1200 để tạo khả năng suy giảm tốt đối với cả hai loại nhiễu này. Datasheet của hãng mô tả series có excellent differential and common mode attenuation. Điều này rất quan trọng trong hệ thống có biến tần và servo drive, vì các thiết bị đóng cắt công suất cao có thể tạo ra cả hai thành phần nhiễu cùng lúc.

Vì sao FIN1200 thường được dùng với biến tần và servo drive?

Variable Frequency Drive và servo drive hoạt động dựa trên các linh kiện bán dẫn đóng cắt ở tốc độ cao. Quá trình switching tạo ra phổ nhiễu rộng. Một phần nhiễu có thể truyền qua dây nguồn và quay trở lại mạng điện. Nếu không được xử lý, nó có thể ảnh hưởng đến các thiết bị khác đang dùng chung bus hoặc cùng hệ thống phân phối.

Enerdoor liệt kê variable frequency drives / servo drives là một trong các ứng dụng chính của FIN1200, bên cạnh automation, renewable energy, semiconductor equipment và nhiều thiết bị điện công nghiệp khác. Vì vậy khi một hệ thống đang gặp lỗi EMC liên quan đến drive, FIN1200 là một trong những dòng filter đáng kiểm tra.

FIN1200 có dòng rò thấp

Dòng rò là yếu tố quan trọng khi thiết kế EMI filter. Các tụ nối xuống đất giúp giảm nhiễu common mode, nhưng đồng thời có thể làm tăng leakage current. Enerdoor công bố FIN1200 có dòng rò dưới 3 mA trong điều kiện bình thường và dưới 10 mA trong điều kiện xấu nhất theo thông số hãng.

Đặc tính này giúp FIN1200 phù hợp với nhiều hệ thống công nghiệp yêu cầu kiểm soát dòng rò và phối hợp với thiết bị bảo vệ. Tuy nhiên khi thiết kế thực tế, vẫn cần tính tổng leakage current của toàn bộ hệ thống chứ không chỉ riêng một filter.

Khả năng chịu quá tải đáng chú ý của FIN1200

Một filter công nghiệp không chỉ cần chịu dòng định mức liên tục. Trong lúc đóng điện hoặc tăng tải, dòng tức thời có thể tăng mạnh. Theo datasheet Enerdoor, FIN1200 có khả năng chịu:

4 lần dòng định mức khi switch-on

2 lần dòng định mức trong 10 giây

1,5 lần dòng định mức trong 10 phút.

Khả năng này giúp thiết bị thích nghi tốt hơn với các tải công nghiệp có transient current hoặc tải thay đổi mạnh.

FIN1200 có thể sử dụng trong môi trường EMC nghiêm ngặt

Enerdoor phân loại môi trường EMC thành nhiều mức từ bình thường đến severe và very severe. Trong tài liệu EMC của hãng, FIN1200 xuất hiện trong danh sách filter được khuyến nghị cho cả môi trường công nghiệp severe và very severe, tùy cấu hình và điều kiện ứng dụng.

Điều đó cho thấy FIN1200 không chỉ hướng đến các thiết bị dân dụng hoặc tủ điện nhẹ. Series này được thiết kế rõ ràng cho những hệ thống máy công nghiệp có mức nhiễu đáng kể.

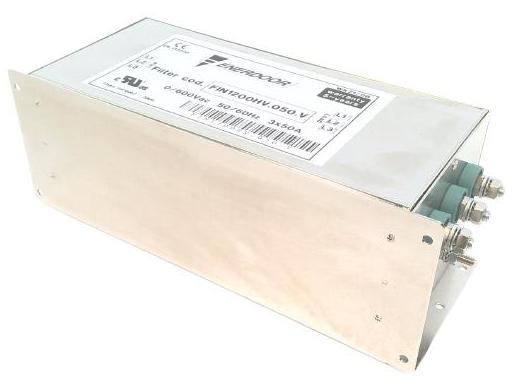

FIN1200 và FIN1200HV khác nhau ở đâu?

Điểm khác biệt dễ thấy nhất là điện áp danh định.

FIN1200 dùng cho hệ thống đến 480 VAC.

FIN1200HV dùng cho hệ thống đến 600 VAC.

Theo tài liệu Enerdoor, FIN1200HV giữ đặc tính suy giảm tương tự FIN1200 nhưng được thiết kế cho điện áp danh định cao hơn. Vì vậy khi thay thế thiết bị cũ, không nên chỉ đọc phần “FIN1200” rồi đặt hàng. Cần đọc đầy đủ hậu tố HV nếu có.

Mức bảo vệ IP thay đổi theo dòng định mức

FIN1200 có IP20 ở các mức dòng tới khoảng 280 A, trong khi các phiên bản dòng lớn hơn thường ở dạng IP00 nếu không bổ sung giải pháp bảo vệ khác. Enerdoor cũng có tùy chọn finger-safe protection và các phụ kiện bảo vệ cho một số cấu hình.

Điều này rất đáng lưu ý khi filter được lắp trong tủ điện có yêu cầu an toàn tiếp xúc. Không nên giả định rằng tất cả FIN1200 đều có cùng mức IP chỉ vì cùng series.

FIN1200 thường được lắp ở đâu?

Trong hệ thống VFD, FIN1200 thường được xem xét ở phía nguồn vào của biến tần. Nó không phải sine wave filter đầu ra motor. Vai trò của FIN1200 là giảm EMI/RFI dẫn truyền giữa hệ thống và nguồn AC.

Nếu vấn đề nằm ở dV/dt, voltage spike hoặc cáp motor dài, cần xem xét nhóm Motor Protection Enerdoor thay vì FIN1200. Đây là điểm rất quan trọng vì nhiều người dùng gọi chung tất cả là “lọc biến tần”. Thực tế FIN1200 xử lý EMC ở phía nguồn, trong khi dV/dt filter hoặc sine wave filter xử lý vấn đề phía motor.

FIN1200 cũng không phải bộ lọc sóng hài

EMI và harmonic là hai vấn đề riêng biệt. FIN1200 là EMI/RFI Filter. Nếu mục tiêu là giảm THDi hoặc harmonic bậc 5, 7, 11, 13 thì cần xem xét FINHRM5C Passive Harmonic Filter, AHF Active Harmonic Filter hoặc line reactor phù hợp.

Một nhà máy hoàn toàn có thể cần cả FIN1200 và harmonic filter nếu biến tần vừa phát sinh nhiễu cao tần vừa tạo harmonic đáng kể.

Ứng dụng của FIN1200 Enerdoor Việt Nam

Enerdoor liệt kê FIN1200 cho nhiều lĩnh vực như:

Industrial automation – dây chuyền tự động hóa sử dụng PLC, servo, VFD và hệ thống điều khiển.

Variable frequency drives / servo drives – kiểm soát nhiễu từ drive quay trở lại nguồn.

Electrical equipment – máy móc và tủ điện công nghiệp.

Semiconductor equipment – thiết bị điện tử yêu cầu môi trường EMC ổn định.

MRI và thiết bị y tế – nhóm ứng dụng có yêu cầu nghiêm ngặt về nhiễu.

Renewable energy – hệ thống năng lượng tái tạo sử dụng power electronics.

Danh sách này cho thấy FIN1200 được định vị là filter công nghiệp đa dụng chứ không chỉ dành riêng cho biến tần.

Chọn FIN1200 theo dòng bao nhiêu là hợp lý?

Không nên lấy dòng motor rồi chọn filter có dòng đúng bằng giá trị đó một cách máy móc. Cần xem dòng input thực tế của thiết bị, điện áp, chế độ tải và khả năng overload. Nếu filter được đặt trước nhiều drive dùng chung một nguồn, cần tính tổng dòng của nhóm tải.

Ngoài ra còn phải xem môi trường nhiệt độ và khả năng thông gió của tủ điện. Enerdoor công bố FIN1200 có climatic class từ -40°C đến +85°C, nhưng khả năng sử dụng thực tế vẫn cần đối chiếu datasheet và điều kiện lắp đặt cụ thể.

Cách đọc model FIN1200 khi cần thay thế hàng cũ

Đây là phần quan trọng nhất khi báo giá.

Nếu trên thiết bị ghi:

FIN1200.100.V

có thể hiểu là series FIN1200, dòng định mức 100 A và kiểu kết nối screw theo hệ mã của Enerdoor.

Nếu model có:

FIN1200HV

thì phải giữ nguyên ký hiệu HV vì đây là cấu hình điện áp cao.

Với các mức dòng lớn, ký hiệu BC thường liên quan đến kết nối busbar.

Khi yêu cầu thay thế, tốt nhất nên cung cấp toàn bộ model trên tem cùng điện áp hệ thống và ảnh sản phẩm thực tế.

FIN1200 Enerdoor Việt Nam phù hợp với dự án mới hay hàng thay thế?

Cả hai. Với hàng thay thế, series này tương đối dễ xác định nếu còn nameplate. Thiết kế mới, FIN1200 phù hợp khi kỹ sư đã xác định rõ hệ thống cần một EMI/RFI filter ba pha và yêu cầu dòng nằm trong dải series.

Tuy nhiên Enerdoor cũng lưu ý rằng việc xác định filter tối ưu cho một hệ thống EMC cụ thể cần dựa trên emission và immunity test thực tế, thay vì chỉ lựa theo danh sách ứng dụng chung. Điểm này rất đáng lưu ý. Một filter có đúng điện áp và dòng không có nghĩa là chắc chắn giải quyết được mọi loại nhiễu.

FIN1200 Enerdoor – dòng EMI Filter hướng rõ vào công nghiệp nặng

FIN1200 không phải là một bộ lọc nhỏ dùng để bổ sung cho nguồn điều khiển đơn giản. Dải dòng lên tới 3000 A, tùy chọn busbar và phiên bản điện áp cao cho thấy series được phát triển rõ ràng cho môi trường công nghiệp.

Điểm mạnh của FIN1200 Enerdoor Việt Nam nằm ở khả năng bao phủ rất rộng: từ hệ thống automation nhỏ đến các drive và tải công suất lớn. Bên cạnh dải dòng rộng, khả năng suy giảm common mode và differential mode, dòng rò thấp, nhiều kiểu kết nối và khả năng chịu quá tải giúp FIN1200 trở thành một trong những dòng EMI/RFI Filter đáng chú ý của Enerdoor.

Để sử dụng hiệu quả, điều quan trọng vẫn là xác định đúng vấn đề: nếu cần kiểm soát EMI phía nguồn, FIN1200 là ứng viên phù hợp; nếu vấn đề nằm ở harmonic hoặc motor output thì phải chuyển sang nhóm sản phẩm khác của Enerdoor.
