Đồng hồ nhiệt độ Termics – Thiết bị đo nhiệt độ cơ học cho hệ thống công nghiệp

Đồng hồ nhiệt độ Termics là thiết bị dùng để theo dõi nhiệt độ trực tiếp tại đường ống, bồn chứa, thiết bị công nghệ và các hệ thống sản xuất công nghiệp. Termics S.r.l. là nhà sản xuất của Ý hoạt động trong lĩnh vực đo và kiểm soát nhiệt độ từ năm 1980, với danh mục gồm cảm biến nhiệt độ, cặp nhiệt điện, RTD, nhiệt kế lưỡng kim, nhiệt kế giãn nở khí và các thiết bị hiển thị nhiệt độ.

Khác với cảm biến nhiệt độ chỉ tạo tín hiệu đưa về PLC hoặc DCS, đồng hồ nhiệt độ Termics cho phép người vận hành quan sát trực tiếp giá trị nhiệt độ ngay tại vị trí thiết bị. Đây là phương pháp giám sát đơn giản nhưng rất quan trọng tại các hệ thống dầu khí, hóa chất, nhiệt, hơi, đường ống chất lỏng và nhiều dây chuyền vận hành liên tục.

Đồng hồ nhiệt độ Termics dành cho môi trường công nghiệp nặng

Termics cung cấp nhiều dạng đồng hồ nhiệt độ cơ học phục vụ các ngành công nghiệp khác nhau. Danh mục chính thức của hãng bao gồm nhiệt kế giãn nở khí, nhiệt kế lưỡng kim và đồng hồ nhiệt độ điện tử. Hãng cũng cung cấp phụ kiện đi kèm như thermowell, transmitter nhiệt độ, đầu nối và các thiết bị hiển thị liên quan.

Đối với nhà máy, ưu điểm của đồng hồ cơ là khả năng hiển thị tại chỗ mà không phụ thuộc hoàn toàn vào nguồn điện hoặc hệ thống điều khiển trung tâm. Người vận hành có thể nhanh chóng kiểm tra nhiệt độ dầu, nước, khí hoặc môi chất đang lưu thông qua thiết bị.

Các phiên bản thân bằng thép không gỉ cũng phù hợp với môi trường có độ ẩm cao, bụi, rung động hoặc yêu cầu chống ăn mòn.

Đồng hồ nhiệt độ giãn nở khí Termics

Một trong những nhóm sản phẩm nổi bật là đồng hồ nhiệt độ Termics dạng giãn nở khí trơ. Hệ thống đo sử dụng khí bên trong phần tử cảm biến. Khi nhiệt độ tại đầu dò thay đổi, áp suất của môi chất bên trong thay đổi theo và tác động lên cơ cấu truyền động của kim chỉ thị.

Thiết kế này phù hợp với những vị trí cần bố trí mặt đồng hồ cách xa điểm đo thông qua ống mao dẫn. Đồng hồ vì vậy có thể được gắn trên bảng điều khiển hoặc tại vị trí dễ quan sát trong khi đầu dò vẫn nằm bên trong đường ống hoặc thiết bị.

Theo catalogue của hãng, dòng đồng hồ nhiệt độ khí trơ của Termics được thiết kế cho môi trường chất lỏng, chất khí, dầu khí, hóa chất và hóa dầu.

Các model đồng hồ nhiệt độ Termics TT701, TT702, TT703 và TT707

Trong catalogue đồng hồ nhiệt độ của Termics, nhóm nhiệt kế giãn nở khí có các dòng tiêu biểu như TT701, TT702, TT703 và TT707.

Termics TT701 là phiên bản sử dụng cơ chế giãn nở khí trơ kết hợp bù nhiệt lưỡng kim. Dòng này có nhiều lựa chọn kích thước mặt đồng hồ và kiểu lắp đặt, phù hợp với ứng dụng cần hiển thị nhiệt độ tại chỗ.

Termics TT702 cũng sử dụng hệ thống khí trơ nhưng có thêm các phiên bản chứa chất lỏng bên trong mặt đồng hồ. Kiểu thiết kế này giúp hạn chế ảnh hưởng của rung động đối với kim chỉ thị.

Termics TT703 có thể tích hợp tiếp điểm điện. Ngoài chức năng hiển thị nhiệt độ, đồng hồ có khả năng hỗ trợ tín hiệu cảnh báo hoặc điều khiển khi nhiệt độ đạt mức cài đặt phù hợp với cấu hình thiết bị.

Termics TT707 là phiên bản có cụm lò xo chống rung, được thiết kế cho những vị trí có độ rung cơ học đáng kể.

Dải đo của đồng hồ nhiệt độ Termics

Dải đo là một yếu tố quan trọng khi chọn đồng hồ nhiệt độ Termics. Theo catalogue, một số model thuộc nhóm khí trơ có thể lựa chọn thang đo trong khoảng tổng thể từ khoảng -100°C đến +650°C, tùy cấu hình cụ thể.

Khi chọn đồng hồ, không nên chỉ dựa vào nhiệt độ cực đại của hệ thống. Thang đo nên được chọn sao cho vùng nhiệt độ vận hành thường xuyên nằm trong khu vực dễ đọc trên mặt đồng hồ.

Ví dụ, một hệ thống thường làm việc quanh 100°C sẽ phù hợp hơn với thang đo tập trung quanh vùng này thay vì sử dụng đồng hồ có dải nhiệt quá rộng đến hàng trăm độ C.

Kích thước mặt đồng hồ Termics

Các model thuộc nhóm TT700 có nhiều lựa chọn kích thước mặt hiển thị. Catalogue của hãng thể hiện một số phiên bản với đường kính danh nghĩa như DN100, DN125, DN150 hoặc DN250, tùy model.

Mặt đồng hồ lớn phù hợp với khu vực mà người vận hành phải quan sát từ khoảng cách xa. Ngược lại, đường kính nhỏ hơn có lợi tại các cụm thiết bị có không gian hạn chế.

Khi thiết kế hệ thống, kích thước mặt hiển thị nên được lựa chọn cùng với kiểu chân cảm biến và hướng lắp để việc đọc số không bị che khuất.

Đầu dò và chiều dài cảm biến của đồng hồ nhiệt độ Termics

Đồng hồ nhiệt độ cơ học không chỉ gồm mặt hiển thị mà còn có phần đầu dò tiếp xúc trực tiếp với môi chất.

Một số dòng Termics có chiều dài thân đầu dò từ khoảng 110 đến 600 mm, trong khi cấu hình sử dụng mao dẫn có thể mở rộng chiều dài lớn hơn tùy thiết kế. Đường kính đầu dò cũng có nhiều lựa chọn như khoảng 6 mm, 8 mm, 9,5 mm, 10 mm hoặc 12 mm tùy model.

Việc chọn chiều dài phải dựa trên đường kính ống, kích thước bồn và độ sâu cần đo. Nếu đầu dò quá ngắn, cảm biến có thể không nằm đúng vùng nhiệt độ đại diện cho quá trình.

Vật liệu thép không gỉ cho môi trường công nghiệp

Nhiều cấu hình đồng hồ nhiệt độ Termics sử dụng thép không gỉ AISI 304 hoặc AISI 316 cho vỏ và các bộ phận tiếp xúc.

AISI 304 phù hợp với nhiều môi trường công nghiệp thông thường. Trong những hệ thống có yêu cầu chống ăn mòn cao hơn, AISI 316 thường được xem xét.

Đối với môi trường hóa chất hoặc đường ống có áp suất cao, người dùng cũng có thể kết hợp đồng hồ với thermowell. Termics sản xuất thermowell bằng nhiều vật liệu khác nhau như AISI 304, 316, 321, Inconel, Hastelloy, Monel, Duplex và Superduplex.

Cấp bảo vệ của đồng hồ nhiệt độ Termics

Một số dòng đồng hồ cơ Termics có cấp bảo vệ IP65, đồng thời có thể có tùy chọn IP66 hoặc IP67 tùy cấu hình.

Đây là yếu tố cần quan tâm khi đồng hồ được lắp ngoài trời, tại khu vực có bụi hoặc gần hệ thống thường xuyên vệ sinh bằng nước.

Trong thực tế, cấp bảo vệ phải được kiểm tra theo đúng mã hàng và cấu hình đặt mua thay vì áp dụng chung cho toàn bộ dòng sản phẩm.

Đồng hồ nhiệt độ Termics cho hệ thống dầu và khí

Trong hệ thống dầu khí, nhiệt độ ảnh hưởng trực tiếp đến độ nhớt của dầu, khả năng vận chuyển môi chất và trạng thái vận hành của thiết bị.

Đồng hồ nhiệt độ Termics có thể được lắp trên skid, đường ống dầu, bộ trao đổi nhiệt, hệ thống xử lý khí hoặc các cụm thiết bị công nghệ.

Phiên bản giãn nở khí đặc biệt phù hợp khi mặt đồng hồ cần bố trí cách xa điểm đo. Điều này giúp người vận hành quan sát an toàn hơn tại các hệ thống có bề mặt nóng hoặc không gian lắp đặt khó tiếp cận.

Ứng dụng trong ngành hóa chất và hóa dầu

Termics liệt kê môi trường hóa chất và hóa dầu trong nhóm ứng dụng của dòng nhiệt kế giãn nở khí.

Trong dây chuyền hóa chất, đồng hồ có thể được dùng theo dõi nhiệt độ bồn chứa, đường ống, bộ trao đổi nhiệt hoặc các thiết bị công nghệ.

Vật liệu tiếp xúc phải được lựa chọn theo thành phần môi chất. Trong một số ứng dụng, cần sử dụng thermowell để cách ly trực tiếp cảm biến với môi trường ăn mòn và giúp thay thế đồng hồ thuận tiện hơn.

Đồng hồ nhiệt độ Termics cho nước, hơi và hệ thống nhiệt

Trong hệ thống HVAC, nước nóng, hệ thống gia nhiệt hoặc đường ống hơi, đồng hồ cơ giúp xác nhận nhanh nhiệt độ tại từng vị trí.

Người vận hành có thể so sánh nhiệt độ đầu vào và đầu ra của bộ trao đổi nhiệt, theo dõi hiệu suất quá trình hoặc phát hiện tình trạng nhiệt độ tăng bất thường.

Với môi trường hơi hoặc áp suất lớn, việc lựa chọn thermowell phù hợp đặc biệt quan trọng nhằm bảo vệ phần tử đo trước tải cơ học của dòng lưu chất.

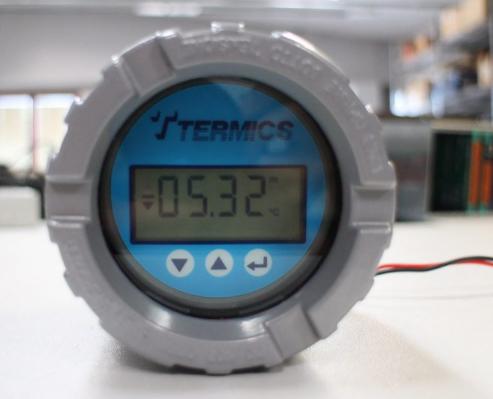

Đồng hồ nhiệt độ điện tử Termics ID2013

Ngoài đồng hồ cơ học, Termics còn phát triển ID2013, thiết bị hiển thị số có thể kết hợp với đầu dò nhiệt độ sử dụng transmitter 4–20 mA.

ID2013 có thể hiển thị tín hiệu analog 4–20 mA hoặc giá trị đại diện cho đại lượng đang đo. Thiết bị cũng được Termics tích hợp modem HART để làm việc với transmitter tương thích giao thức này.

Theo hãng, ID2013 có ba chế độ làm việc liên quan đến đọc tín hiệu analog, giao tiếp HART với transmitter hoặc làm việc cùng hệ thống điều khiển DCS.

Termics cũng công bố phiên bản màn hình có lựa chọn chứng nhận ATEX và IECEx Ex ia cho các ứng dụng phù hợp.

Lựa chọn đồng hồ nhiệt độ Termics đúng cho từng vị trí

Khi chọn đồng hồ nhiệt độ Termics, cần xác định đồng thời dải nhiệt, kích thước mặt đồng hồ, chiều dài đầu dò, đường kính đầu dò, kiểu kết nối ren, vật liệu vỏ, hướng lắp và điều kiện môi trường.

Đối với dây chuyền rung mạnh, phiên bản có dầu làm giảm dao động hoặc thiết kế chống rung có thể phù hợp hơn. Với yêu cầu cảnh báo nhiệt độ, có thể xem xét đồng hồ có tiếp điểm điện.

Trong những vị trí khó quan sát trực tiếp, cấu hình mao dẫn cho phép đưa mặt đồng hồ ra xa điểm đo. Còn đối với hệ thống cần truyền tín hiệu về trung tâm, đồng hồ điện tử hoặc đầu dò có transmitter sẽ phù hợp hơn.

Đồng hồ nhiệt độ Termics cho giám sát nhiệt độ tại chỗ

Đồng hồ nhiệt độ Termics cung cấp nhiều cấu hình từ nhiệt kế cơ học, nhiệt kế giãn nở khí đến thiết bị hiển thị điện tử. Khả năng lựa chọn vật liệu, chiều dài đầu dò, kiểu lắp đặt và phương pháp hiển thị giúp sản phẩm thích nghi với nhiều điều kiện nhà máy.

Các dòng TT701, TT702, TT703 và TT707 phù hợp với nhiều hệ thống đo nhiệt độ tại chỗ, trong khi ID2013 phục vụ những ứng dụng cần hiển thị tín hiệu điện tử và giao tiếp HART. Việc chọn đúng cấu hình sẽ giúp duy trì khả năng quan sát nhiệt độ rõ ràng, ổn định và phù hợp với điều kiện vận hành thực tế.
