Dây đai răng Bode Belting – Timing Belt ATLATOS cho truyền động công nghiệp

Dây đai răng Bode Belting là dòng dây đai truyền động được phát triển cho máy móc cần chuyển động đồng bộ và ổn định. Sản phẩm nổi bật của hãng là ATLATOS® Timing Belt, được Bode Belting sản xuất tại Đức. Dây đai sử dụng kết cấu răng để ăn khớp với pulley, giúp truyền chuyển động chính xác và hạn chế hiện tượng trượt.

Khác với dây đai ma sát thông thường, Timing Belt Bode Belting phù hợp với những vị trí cần kiểm soát tốc độ và vị trí. Sản phẩm được ứng dụng trong máy đóng gói, dây chuyền tự động, thiết bị xử lý vật liệu và nhiều hệ thống truyền động công nghiệp.

ATLATOS tạo nên dấu ấn của dây đai răng Bode Belting

Nhắc đến dây đai răng Bode Belting, ATLATOS® là dòng sản phẩm đáng chú ý. Bode Belting phát triển nhiều cấu hình ATLATOS để đáp ứng cả truyền động quay, chuyển động tuyến tính và vận chuyển sản phẩm. Điều này giúp cùng một nền tảng dây đai có thể xuất hiện trên nhiều loại máy khác nhau.

Dây đai ATLATOS sử dụng polyurethane có khả năng làm việc ổn định trong môi trường công nghiệp. Bên trong dây là các phần tử chịu kéo giúp kiểm soát độ giãn khi vận hành. Sự kết hợp này tạo nên một dây đai có trọng lượng thấp nhưng phù hợp với các chuyển động yêu cầu độ chính xác cao.

Truyền động đồng bộ mà không phụ thuộc vào ma sát

Điểm quan trọng của dây đai răng Bode Belting nằm ở cơ chế truyền động ăn khớp. Các răng trên dây đai tương tác trực tiếp với rãnh răng của pulley. Chuyển động nhờ đó được truyền theo tỷ số xác định giữa các trục.

Đặc tính này đặc biệt hữu ích trên máy cần duy trì chu kỳ lặp lại. Hệ thống có thể sử dụng dây đai cho định vị, cấp liệu hoặc đồng bộ nhiều cơ cấu. Khi lựa chọn đúng profile và pulley, bộ truyền có thể vận hành ổn định ở tốc độ cao.

ATLATOS Linear cho chuyển động tuyến tính

ATLATOS Linear là dây đai răng dạng hở của Bode Belting. Dòng này được thiết kế cho các cơ cấu chuyển động tuyến tính và hệ thống định vị. Đây là lựa chọn phù hợp cho máy tự động có hành trình dài.

Theo Bode Belting, ATLATOS Linear sử dụng polyurethane nhiệt dẻo với độ cứng khoảng 92 Shore A. Phần chịu kéo tiêu chuẩn sử dụng dây thép. Một số cấu hình có thể sử dụng vật liệu chịu kéo khác theo yêu cầu ứng dụng.

ATLATOS Linear có thể xuất hiện trên cơ cấu nâng, cửa công nghiệp và thiết bị xử lý vật liệu. Dây cũng phù hợp với hệ thống chuyển động qua lại trong máy tự động. Khả năng lựa chọn chiều dài linh hoạt giúp dòng này thích ứng với nhiều thiết kế máy.

ATLATOS Flex cho dây đai liền vòng

Một hướng sử dụng khác của Timing Belt Bode Belting là ATLATOS Flex. Đây là nhóm dây đai được thiết kế cho những ứng dụng cần cấu trúc liền vòng. Sản phẩm phù hợp với nhiều cơ cấu truyền động và vận chuyển liên tục.

Dây đai liền vòng giúp hệ thống tránh vị trí nối trên thân dây. Đặc điểm này hữu ích với những máy vận hành liên tục hoặc chịu tải lặp lại. Tuy nhiên, chiều dài và cấu hình dây cần được lựa chọn theo thiết kế pulley thực tế.

ATLATOS Flex có thể được sử dụng trên máy đóng gói và hệ thống cấp sản phẩm. Dòng dây cũng phù hợp với thiết bị tự động cần chuyển động tuần hoàn. Từng ứng dụng có thể yêu cầu profile răng và chiều rộng khác nhau.

ATLATOS Drive tập trung vào truyền động

ATLATOS Drive được Bode Belting phát triển cho nhiệm vụ truyền công suất. Cấu trúc răng giúp dây duy trì chuyển động đồng bộ giữa pulley chủ động và pulley bị động. Đây là đặc tính cần thiết trên nhiều máy sản xuất hiện đại.

Khi sử dụng đúng điều kiện, dây đai răng Bode Belting có thể thay thế một số cơ cấu truyền động truyền thống. Bộ truyền dây đai thường có kết cấu gọn và không yêu cầu bôi trơn như truyền động xích. Điều này hỗ trợ đơn giản hóa công tác bảo trì.

Một dây đai nhưng nhiều khả năng tùy chỉnh

Dây đai răng trong máy tự động không phải lúc nào cũng chỉ thực hiện nhiệm vụ truyền động. Nhiều dây chuyền sử dụng trực tiếp mặt lưng dây để đưa sản phẩm qua từng công đoạn. Vì vậy, Bode Belting cung cấp khả năng gia công dây theo từng ứng dụng.

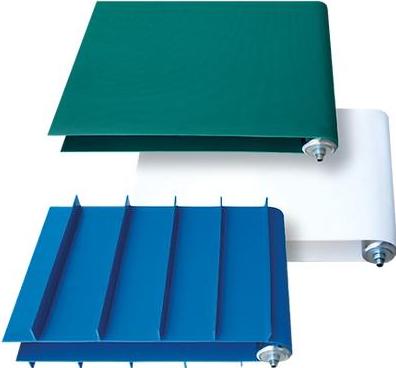

Mặt lưng dây đai ATLATOS có thể được bổ sung lớp phủ phù hợp. Một số cấu hình có thể gia công thêm profile để định vị sản phẩm. Cách thiết kế này biến timing belt thành một thành phần của hệ thống vận chuyển.

Khả năng tùy chỉnh đặc biệt hữu ích trên máy đóng gói. Sản phẩm cần được đưa đến đúng vị trí trước khi cắt, dán hoặc đóng gói. Profile trên dây có thể hỗ trợ giữ khoảng cách giữa từng sản phẩm trong quá trình di chuyển.

Dây đai răng Bode Belting trong máy đóng gói

Máy đóng gói thường yêu cầu nhiều chuyển động diễn ra theo chu kỳ. Bộ phận cấp liệu phải phối hợp với cơ cấu cắt và đóng gói. Sai lệch vị trí có thể ảnh hưởng đến toàn bộ quá trình sản xuất.

Dây đai răng Bode Belting phù hợp với dạng máy này nhờ nguyên lý truyền động đồng bộ. Dây có thể đảm nhiệm cả truyền động và vận chuyển. Thiết kế phù hợp giúp duy trì khoảng cách sản phẩm trong từng chu kỳ máy.

ATLATOS cũng có thể được sử dụng trong hệ thống conveyor nhỏ. Đây thường là các băng tải cần độ chính xác cao hơn băng tải vận chuyển thông thường. Tốc độ dây có thể được đồng bộ với những bộ phận khác của máy.

Ứng dụng trong dây chuyền tự động hóa

Robot phụ trợ, máy lắp ráp và thiết bị pick-and-place thường có cơ cấu chuyển động tuyến tính. Những cơ cấu này cần nhẹ nhưng vẫn đảm bảo khả năng lặp lại. Timing belt là một phương án truyền động phổ biến cho dạng chuyển động này.

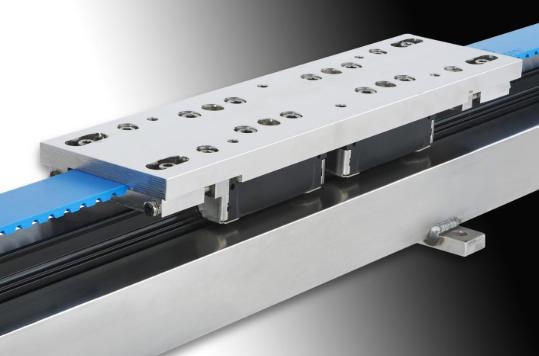

ATLATOS Linear có thể kết hợp với pulley để tạo hệ thống truyền động tuyến tính. Động cơ quay pulley và kéo dây theo hai hướng. Cụm trượt được liên kết với dây để tạo chuyển động qua lại.

Thiết kế này có thể sử dụng trên bàn trượt và thiết bị cấp phôi. Nó cũng xuất hiện trong hệ thống đóng gói và xử lý vật liệu. Lựa chọn dây cần dựa trên tải trọng, hành trình và tốc độ thực tế.

Profile răng quyết định khả năng thay thế

Khi thay dây đai răng Bode Belting, chỉ đo chiều dài dây là chưa đủ. Profile răng phải tương thích với pulley đang sử dụng. Sai profile có thể khiến răng không ăn khớp chính xác.

Bước răng cũng là thông số cần xác định trước khi đặt hàng. Tiếp theo là chiều rộng và chiều dài của dây. Với dây dạng vòng, chu vi phải tương thích với khoảng cách tâm pulley.

Nếu dây cũ vẫn còn ký hiệu, nên ghi lại toàn bộ thông tin trên bề mặt. Hình ảnh rõ nét của dây và pulley cũng hỗ trợ quá trình xác định sản phẩm. Đối với dây đã mòn, bản vẽ máy có thể cung cấp thêm dữ liệu cần thiết.

Không nên chọn Timing Belt chỉ theo kích thước

Hai dây đai có kích thước giống nhau chưa chắc có thể thay thế cho nhau. Vật liệu chịu kéo và cấu tạo mặt lưng có thể khác biệt. Điều kiện tải cũng ảnh hưởng đến tuổi thọ dây.

Một máy chạy liên tục cần yêu cầu khác với máy hoạt động theo chu kỳ. Hệ thống tăng tốc nhanh cũng tạo tải động lớn hơn. Vì vậy, cần xác định cả chế độ vận hành trước khi chọn Timing Belt Bode Belting.

Nhiệt độ môi trường cũng cần được xem xét. Dầu, hóa chất hoặc bụi có thể ảnh hưởng đến vật liệu dây. Với dây vận chuyển sản phẩm, đặc tính mặt lưng còn liên quan trực tiếp đến độ bám.

Khi nào cần thay dây đai răng Bode Belting

Dây đai cần được kiểm tra khi bề mặt xuất hiện dấu hiệu bất thường. Răng bị mòn hoặc biến dạng có thể ảnh hưởng khả năng ăn khớp. Vết nứt trên thân dây cũng cần được chú ý.

Nếu dây thường xuyên lệch khỏi pulley, cần kiểm tra cả hệ thống. Nguyên nhân không nhất thiết nằm ở bản thân dây đai. Pulley lệch tâm hoặc lực căng không phù hợp cũng có thể gây hiện tượng này.

Khi thay dây mới, nên kiểm tra tình trạng pulley trước khi lắp. Pulley đã mòn có thể làm giảm tuổi thọ của dây mới. Căn chỉnh chính xác giúp bộ truyền hoạt động ổn định hơn.

Lựa chọn dây đai răng Bode Belting cho máy đang sử dụng

Đối với máy đã có sẵn dây, cách nhanh nhất là xác định mã trên sản phẩm cũ. Khách hàng nên cung cấp ảnh toàn bộ dây và phần ký hiệu. Chiều rộng cùng chiều dài cũng nên được kiểm tra lại.

Nếu cần thiết kế mới, cần cung cấp thêm công suất và tốc độ động cơ. Đường kính pulley và khoảng cách tâm cũng rất quan trọng. Tải trọng thực tế giúp xác định cấu hình dây phù hợp hơn.

Với hệ thống vận chuyển, cần bổ sung thông tin về sản phẩm trên dây. Kích thước, trọng lượng và khoảng cách sản phẩm đều ảnh hưởng đến thiết kế. Nếu cần profile hoặc lớp phủ, nên cung cấp bản vẽ kỹ thuật.

Dây đai răng Bode Belting cho nhiều ngành công nghiệp

Dây đai răng Bode Belting có phạm vi ứng dụng rộng trong tự động hóa công nghiệp. Sản phẩm phù hợp với máy đóng gói, thiết bị vận chuyển và cơ cấu định vị. Các dây chuyền chế biến cũng có thể sử dụng những cấu hình được thiết kế riêng.

ATLATOS tạo sự linh hoạt nhờ nhiều dạng sản phẩm khác nhau. Linear phục vụ chuyển động tuyến tính. Flex và Drive đáp ứng các nhu cầu truyền động và vận chuyển khác nhau.

Khả năng kết hợp profile, lớp phủ và gia công theo yêu cầu giúp mở rộng phạm vi sử dụng. Người dùng có thể lựa chọn dây dựa trên chính điều kiện của máy. Đây là yếu tố quan trọng khi cần thay thế timing belt cho thiết bị nhập khẩu.

Dây đai răng Bode Belting tại Việt Nam

Nhu cầu tìm dây đai răng Bode Belting tại Việt Nam thường đến từ nhà máy đang cần bảo trì hoặc thay thế dây cũ. Một số trường hợp chỉ còn mã dây nhưng không còn tài liệu máy. Việc xác định đúng ATLATOS giúp hạn chế sai khác khi thay thế.

Các dòng ATLATOS Linear, ATLATOS Flex và ATLATOS Drive đáp ứng nhiều kiểu truyền động khác nhau. Khách hàng nên cung cấp đầy đủ mã, kích thước và hình ảnh sản phẩm. Với cấu hình đặc biệt, bản vẽ kỹ thuật sẽ giúp quá trình lựa chọn chính xác hơn.
