Đầu đọc mã vạch Cognex – Thiết bị đọc mã DataMan 1D, 2D và DPM

Đầu đọc mã vạch Cognex là thiết bị nhận dạng mã bằng hình ảnh, được phát triển để đọc và giải mã thông tin trên nhãn sản phẩm, linh kiện, bao bì và các bề mặt có khắc mã trực tiếp. Với các dòng sản phẩm DataMan, Cognex cung cấp giải pháp đọc mã vạch cố định và cầm tay, phục vụ kiểm tra thông tin, truy xuất nguồn gốc và quản lý sản phẩm trên dây chuyền sản xuất.

Khác với các thiết bị quét mã thông thường, đầu đọc mã vạch Cognex sử dụng công nghệ thu nhận hình ảnh kết hợp thuật toán giải mã, cho phép xử lý nhiều dạng mã có độ tương phản thấp, mã bị biến dạng hoặc mã xuất hiện trên những bề mặt khó đọc.

Đầu đọc mã vạch Cognex và công nghệ nhận dạng mã DataMan

Dòng DataMan của Cognex được phát triển với khả năng nhận dạng mã 1D, 2D và mã DPM (Direct Part Marking). Thiết bị có thể đọc thông tin được in trên nhãn giấy, nhãn nhựa, bao bì hoặc được khắc trực tiếp bằng laser lên kim loại và linh kiện.

Công nghệ giải mã 1DMax và 2DMax của Cognex hỗ trợ phân tích đặc điểm hình ảnh, xác định vùng chứa mã và tái tạo thông tin từ những mã khó đọc. Khả năng này đặc biệt có giá trị khi mã vạch bị mờ, trầy xước, phản chiếu ánh sáng hoặc có chất lượng in không đồng đều.

Đối với hệ thống đọc mã tự động, dữ liệu sau khi giải mã có thể được truyền đến PLC, máy tính hoặc hệ thống quản lý sản xuất thông qua giao thức truyền thông được hỗ trợ trên từng model.

Các dòng đầu đọc mã vạch Cognex DataMan

Đầu đọc mã vạch Cognex DataMan 80

Cognex DataMan 80 là dòng đầu đọc mã vạch cố định có thiết kế nhỏ gọn, phù hợp lắp đặt ở những vị trí có không gian hạn chế. Thiết bị được sử dụng để đọc mã trên sản phẩm di chuyển qua các vị trí kiểm tra, máy đóng gói hoặc trạm lắp ráp tự động.

DataMan 80 hỗ trợ nhận dạng mã 1D và 2D, đồng thời cung cấp các tùy chọn kết nối để tích hợp với hệ thống điều khiển.

Đầu đọc mã vạch Cognex DataMan 280

Cognex DataMan 280 được thiết kế cho các ứng dụng cần hiệu suất giải mã cao nhưng vẫn yêu cầu kích thước thiết bị nhỏ gọn. Dòng sản phẩm này hỗ trợ công nghệ xử lý hình ảnh tiên tiến, phù hợp đọc mã trên bao bì, linh kiện điện tử và sản phẩm cơ khí.

Thiết bị có cấu trúc module, hỗ trợ cấu hình hệ thống quang học và chiếu sáng theo yêu cầu của vị trí lắp đặt. DataMan 280 thường được tích hợp trong các dây chuyền kiểm tra sản phẩm, phân loại hàng hóa và truy xuất thông tin sản xuất.

Đầu đọc mã vạch Cognex DataMan 290

DataMan 290 là dòng đầu đọc mã vạch ứng dụng công nghệ AI, hỗ trợ xử lý các tình huống nhận dạng mã có độ phức tạp cao. Thiết bị phục vụ việc đọc mã tự động trên dây chuyền sản xuất và các hệ thống cần điều chỉnh cấu hình nhận dạng phù hợp với điều kiện vận hành.

Đầu đọc mã vạch Cognex DataMan 370

Cognex DataMan 370 thuộc nhóm đầu đọc mã vạch cố định hiệu suất cao, được phát triển cho những ứng dụng có tốc độ xử lý lớn hoặc yêu cầu đọc nhiều mã trong một vùng hình ảnh.

Thiết bị có bộ xử lý đa lõi, kết hợp các tùy chọn thấu kính và chiếu sáng, giúp cải thiện khả năng nhận dạng mã in và mã DPM trên bề mặt sản phẩm.

DataMan 370 được sử dụng trong dây chuyền lắp ráp ô tô, sản xuất linh kiện điện tử, kiểm tra chi tiết cơ khí và hệ thống vận chuyển sản phẩm tự động.

Đầu đọc mã vạch Cognex DataMan 380 và 390

DataMan 380 được phát triển với vùng quét rộng, hỗ trợ đọc mã trên nhiều vị trí trong cùng khu vực quan sát. Thiết bị phù hợp với các hệ thống có sản phẩm thay đổi vị trí hoặc cần mở rộng phạm vi nhận dạng.

DataMan 390 là dòng đầu đọc mã vạch độ phân giải cao có tích hợp công nghệ AI, phục vụ các yêu cầu nhận dạng mã phức tạp trên dây chuyền tự động.

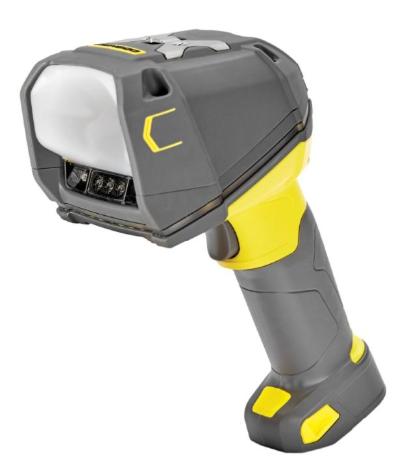

Đầu đọc mã vạch cầm tay Cognex DataMan 8700

DataMan 8700 là dòng đầu đọc mã vạch cầm tay chuyên dụng cho hoạt động kiểm tra sản phẩm, xác nhận mã linh kiện và truy xuất thông tin tại các vị trí thao tác thủ công.

Thiết bị hỗ trợ đọc mã 1D, 2D và DPM, bao gồm cả các mã được khắc trực tiếp trên bề mặt chi tiết. Dòng DataMan 8700 có các phiên bản kết nối có dây và không dây, tùy theo cấu hình sản phẩm.

Danh sách model đầu đọc mã vạch Cognex

Đây là tên các dòng sản phẩm. Mã đặt hàng cụ thể cần xác định thêm phiên bản đầu đọc, thấu kính, chiếu sáng và giao tiếp tương ứng.

Ứng dụng đầu đọc mã vạch Cognex trong hệ thống sản xuất

Kiểm tra mã linh kiện điện tử

Trong các dây chuyền sản xuất bảng mạch và lắp ráp linh kiện, đầu đọc mã vạch Cognex được sử dụng để nhận dạng mã Data Matrix trên từng sản phẩm. Thông tin thu thập giúp hệ thống xác định mã linh kiện, lô sản xuất và vị trí kiểm tra.

Truy xuất thông tin trong ngành ô tô

Các chi tiết động cơ, hộp số và bộ phận cơ khí thường được đánh dấu bằng laser hoặc công nghệ khắc trực tiếp. Đầu đọc mã vạch DataMan hỗ trợ nhận dạng các mã này ngay cả khi bề mặt kim loại phản xạ ánh sáng hoặc độ tương phản của mã thấp.

Đọc mã trên dây chuyền đóng gói

Đầu đọc mã vạch Cognex có thể lắp đặt phía trên hoặc bên cạnh băng tải để kiểm tra mã sản phẩm khi đi qua vùng quét. Kết quả đọc được truyền về bộ điều khiển để xác nhận sản phẩm, phân loại hoặc đưa ra tín hiệu xử lý đối với mã không hợp lệ.

Nhận dạng mã trong kho vận

Trong hệ thống kho hàng và trung tâm phân phối, thiết bị Cognex hỗ trợ quét mã trên thùng carton, kiện hàng và nhãn vận chuyển. Những dòng có vùng quét rộng và tốc độ xử lý cao được sử dụng tại các điểm phân loại tự động.

Kết nối đầu đọc mã vạch Cognex với PLC và hệ thống quản lý

Đầu đọc mã vạch Cognex có thể được tích hợp vào hệ thống điều khiển thông qua các giao tiếp và giao thức phù hợp với từng phiên bản thiết bị.

Các cấu hình hỗ trợ có thể bao gồm Ethernet, Ethernet/IP, PROFINET, TCP/IP, giao tiếp nối tiếp hoặc I/O tín hiệu. Khả năng kết nối thực tế cần được kiểm tra theo tài liệu kỹ thuật của model.

Khi đầu đọc nhận được tín hiệu kích hoạt, thiết bị sẽ thu nhận hình ảnh, giải mã và gửi kết quả đến hệ thống điều khiển. PLC có thể sử dụng dữ liệu để xác nhận mã hàng, điều khiển cơ cấu phân loại hoặc lưu kết quả kiểm tra.

Với các hệ thống quản lý sản xuất MES, dữ liệu mã vạch còn có thể được sử dụng để liên kết sản phẩm với thông tin công đoạn, thời gian sản xuất và lịch sử kiểm tra chất lượng.

Các thông số cần xác định khi chọn đầu đọc mã vạch Cognex

Để xác định chính xác model DataMan, cần xem xét một số thông số kỹ thuật liên quan trực tiếp đến quá trình đọc mã:

• Loại mã: 1D, QR Code, Data Matrix hoặc DPM.

• Kích thước mã: Độ rộng mã, kích thước ô mã và độ phân giải yêu cầu.

• Khoảng cách đọc: Khoảng cách giữa đầu đọc và bề mặt sản phẩm.

• Tốc độ di chuyển: Tốc độ băng tải hoặc thời gian cho phép để thu nhận hình ảnh.

• Bề mặt sản phẩm: Giấy, nhựa, kim loại, thủy tinh hoặc bề mặt phản chiếu.

• Giao tiếp: Ethernet/IP, PROFINET, TCP/IP hoặc giao tiếp khác theo hệ thống đang sử dụng.

• Điều kiện lắp đặt: Không gian, ánh sáng môi trường và yêu cầu bảo vệ thiết bị.

Việc xác định đúng các thông số này giúp chọn được đầu đọc mã vạch Cognex có cấu hình thấu kính, chiếu sáng và bộ xử lý phù hợp.

Cognex DataMan – Giải pháp nhận dạng mã trong dây chuyền tự động

Đầu đọc mã vạch Cognex DataMan đáp ứng nhiều yêu cầu nhận dạng khác nhau, từ đọc mã sản phẩm trên băng tải đến giải mã DPM trên linh kiện có bề mặt phức tạp.

Với các dòng DataMan 80, 280, 290, 370, 380, 390 và 8700, Cognex cung cấp nhiều cấu hình đầu đọc cố định và cầm tay, giúp triển khai việc đọc mã, xác nhận thông tin và truy xuất nguồn gốc sản phẩm theo yêu cầu của từng hệ thống.
