Đại lý Encoder Hengstler Việt Nam – Giải pháp đo vị trí và tốc độ chính xác

Trong một hệ thống chuyển động, động cơ tạo lực nhưng encoder mới là thiết bị giúp bộ điều khiển hiểu chuyển động đang diễn ra như thế nào. Một sai lệch nhỏ về vị trí, tốc độ hoặc chiều quay có thể khiến máy đóng gói cắt lệch, trục CNC mất tọa độ hoặc robot dừng sai điểm. Vì vậy, lựa chọn đúng Encoder Hengstler không chỉ là mua một thiết bị đo. Đó là bước bảo đảm toàn bộ hệ thống vận hành chính xác và ổn định.

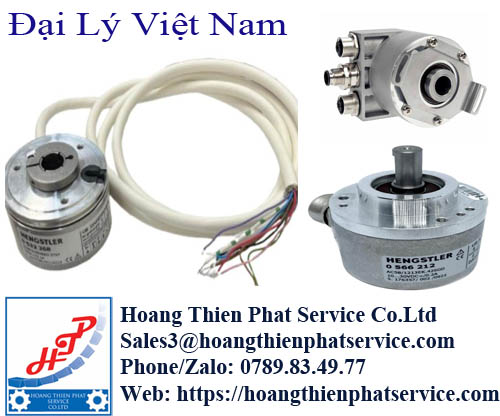

Hoàng Thiên Phát cung cấp các dòng Encoder Hengstler tại Việt Nam, bao gồm encoder tương đối, encoder tuyệt đối, encoder trục đặc, trục rỗng và encoder phản hồi động cơ servo. Khách hàng được hỗ trợ kiểm tra mã sản phẩm, đối chiếu thông số và lựa chọn phiên bản phù hợp với thiết bị đang sử dụng.

Vì sao Encoder Hengstler được sử dụng trong hệ thống chuyển động?

Hengstler phát triển nhiều dòng encoder công nghiệp dành cho máy móc, động cơ, dây chuyền tự động và các hệ thống điều khiển chuyển động. Danh mục của hãng gồm encoder tương đối và encoder tuyệt đối với nhiều kiểu trục, độ phân giải và giao thức truyền thông khác nhau. Website Hengstler cũng giới thiệu các nhóm sản phẩm encoder, bộ đếm, rơ le và máy in công nghiệp.

Điểm đáng chú ý của Encoder Hengstler nằm ở khả năng tùy chọn cấu hình. Cùng một dòng sản phẩm có thể có nhiều phiên bản về đường kính trục, mặt bích, độ phân giải, điện áp, tín hiệu đầu ra và kiểu kết nối. Điều này giúp encoder dễ tích hợp vào máy mới hoặc thay thế thiết bị cũ mà không phải thay đổi toàn bộ cơ cấu truyền động.

Trong máy móc công nghiệp, encoder tiếp nhận chuyển động quay từ trục động cơ hoặc trục máy. Thiết bị chuyển chuyển động cơ học thành tín hiệu điện rồi gửi về PLC, biến tần, servo drive hoặc bộ đếm. Bộ điều khiển dựa trên tín hiệu này để xác định tốc độ, vị trí, chiều quay và số vòng đã thực hiện.

Một encoder không phù hợp vẫn có thể phát tín hiệu, nhưng hệ thống chưa chắc hoạt động chính xác. Sai loại ngõ ra có thể khiến PLC không đọc được xung. Sai đường kính trục gây khó khăn khi lắp đặt. Độ phân giải quá thấp làm giảm độ chính xác, trong khi chọn quá cao có thể vượt tần số đầu vào của bộ điều khiển. Đó là lý do khách hàng nên cung cấp đầy đủ mã cũ hoặc thông số vận hành khi liên hệ đại lý Encoder Hengstler Việt Nam.

Hai nhóm Encoder Hengstler quan trọng nhất

Encoder tương đối Hengstler

Encoder tương đối, còn gọi là incremental encoder, tạo ra chuỗi xung khi trục quay. Bộ điều khiển đếm số xung để tính tốc độ, quãng đường hoặc vị trí tương đối. Các kênh A và B thường lệch pha nhằm xác định chiều quay. Một số phiên bản có thêm kênh Z để tạo điểm tham chiếu sau mỗi vòng.

Loại encoder này phù hợp với băng tải, máy cắt, máy đóng gói, trục CNC, động cơ và hệ thống đo chiều dài. Ưu điểm của encoder tương đối là cấu trúc tín hiệu phổ biến, phản hồi nhanh và dễ tích hợp với PLC hoặc biến tần.

Tuy nhiên, hệ thống sử dụng encoder tương đối thường cần xác lập lại điểm gốc sau khi mất điện. Nếu ứng dụng phải ghi nhớ chính xác vị trí ngay khi cấp nguồn, encoder tuyệt đối sẽ là lựa chọn phù hợp hơn.

Encoder tuyệt đối Hengstler

Encoder tuyệt đối gán một giá trị riêng cho từng vị trí của trục. Khi hệ thống bị mất nguồn và được khởi động lại, bộ điều khiển vẫn có thể nhận biết vị trí hiện tại mà không cần thực hiện lại toàn bộ chu trình tìm điểm gốc.

Hengstler cung cấp cả phiên bản single-turn và multi-turn. Encoder single-turn xác định vị trí trong một vòng quay. Encoder multi-turn vừa đo vị trí trong từng vòng, vừa ghi nhận số vòng đã quay. Công nghệ này phù hợp với robot, thang máy, cần trục, hệ thống nâng hạ, máy công cụ và dây chuyền có yêu cầu kiểm soát vị trí liên tục.

Các phiên bản Encoder Hengstler tuyệt đối có thể sử dụng SSI, BiSS, CANopen, PROFIBUS, PROFINET, EtherCAT hoặc các giao thức khác. Vì vậy, giao thức truyền thông phải được kiểm tra dựa trên cổng kết nối của PLC, servo drive hoặc bộ điều khiển đang sử dụng.

Các dòng Encoder Hengstler được sử dụng phổ biến

Hengstler ICURO RI58 – lựa chọn linh hoạt cho máy công nghiệp

RI58 là một trong những dòng encoder tương đối nổi bật của Hengstler. Dòng này có vỏ đường kính 58 mm, nhiều tùy chọn trục đặc, trục rỗng xuyên tâm và hub shaft. Ngõ ra có thể là Push-Pull, Push-Pull Complementary hoặc RS422.

Theo thông tin của hãng, RI58 có thể đạt đến 10.000 vạch và 40.000 bước, mức bảo vệ lên đến IP67. Encoder phù hợp với máy công cụ, trục CNC, máy đóng gói, động cơ, máy ép nhựa và máy cưa. Phiên bản RI58-T có thể làm việc ở nhiệt độ đến 100°C. Thông tin Encoder Hengstler RI58

Một số mã cấu hình có thể tham khảo gồm RI58-O/1024EK.72IA-F0, RI58-O/400EK.42KD và RI58-O/5000AS.41RB. Đây là mã hoàn chỉnh, không chỉ là tên series. Khi đặt hàng cần giữ nguyên dấu chấm, dấu gạch và ký tự phía sau vì chúng thể hiện độ phân giải, mặt bích, trục, tín hiệu và kiểu kết nối.

Hengstler ACURO AC58 – encoder tuyệt đối đa giao thức

AC58 được phát triển cho các hệ thống cần giá trị vị trí tuyệt đối và khả năng kết nối linh hoạt. Dòng sản phẩm có phiên bản single-turn và multi-turn, độ phân giải tổng lên đến 34 bit tùy giao thức. Trong đó, độ phân giải có thể đạt 22 bit single-turn và 12 bit multi-turn.

Encoder AC58 hỗ trợ nhiều giao thức như SSI, BiSS, EtherCAT, PROFINET, PROFIBUS, CANopen, DeviceNet và Interbus. Dải nhiệt độ hoạt động từ -40°C đến +100°C giúp thiết bị phù hợp với nhiều môi trường công nghiệp. Thông số Encoder Hengstler AC58

Một số mã tham khảo gồm AC58/1212EF.42DPZ, AC58/1212EK.42DPZ, AC58/0012EK.42SGB-F0 và AC58/0010AK.42PGA. Hai mã cùng thuộc AC58 vẫn có thể khác hoàn toàn về độ phân giải, giao thức và kết cấu cơ khí. Vì vậy, không nên thay thế chỉ dựa trên hình dáng bên ngoài.

Hengstler ACURO AD36 – phản hồi chính xác cho động cơ servo

AD36 là encoder tuyệt đối quang học có thiết kế nhỏ gọn, trục rỗng 8 mm và khả năng lắp tương thích với resolver size 15. Dòng này hướng đến động cơ servo không chổi than và những hệ truyền động có không gian lắp đặt hạn chế.

AD36 cung cấp độ phân giải đến 22 bit single-turn kết hợp 12 bit multi-turn. Thiết bị làm việc liên tục ở tốc độ đến 10.000 vòng/phút và nhiệt độ từ -40°C đến +120°C. Các giao diện SSI hoặc BiSS giúp truyền dữ liệu vị trí với tốc độ cao. Dòng này còn có tín hiệu sinewave 1 Vpp để tích hợp vào một số hệ điều khiển truyền động. Thông số Encoder Hengstler AD36

Encoder Hengstler được ứng dụng ở đâu?

Trong máy đóng gói, encoder đồng bộ tốc độ băng tải với dao cắt, cơ cấu dán nhãn và bộ phận cấp liệu. Khi tốc độ thay đổi, tín hiệu phản hồi giúp PLC điều chỉnh chuyển động để chiều dài bao bì và vị trí nhãn không bị sai lệch.

Trong máy CNC, encoder xác định tốc độ trục chính và vị trí các trục chuyển động. Độ phân giải phù hợp giúp máy duy trì độ chính xác khi gia công, hạn chế sai số tích lũy và cải thiện khả năng lặp lại giữa các chu kỳ.

Đối với động cơ servo, encoder tạo vòng phản hồi kín giữa động cơ và drive. Bộ điều khiển liên tục so sánh vị trí thực tế với giá trị đặt. Nếu xuất hiện sai lệch, drive lập tức điều chỉnh dòng điện và tốc độ động cơ. Các dòng AD36 hoặc AD58 đặc biệt phù hợp với nhóm ứng dụng này.

Trong cần trục, thang máy và hệ thống nâng hạ, encoder tuyệt đối giúp xác định vị trí ngay cả sau khi mất điện. Điều này làm giảm thời gian thiết lập lại và hạn chế rủi ro do hệ thống hiểu sai vị trí tải.

Cách lựa chọn đúng mã Encoder Hengstler

Xác định loại tín hiệu cần sử dụng

Trước tiên cần biết bộ điều khiển đang nhận xung incremental hay dữ liệu absolute. Với encoder incremental, cần kiểm tra Push-Pull, HTL, TTL hoặc RS422. Với encoder absolute, cần xác định rõ SSI, BiSS, CANopen, PROFIBUS, PROFINET hoặc EtherCAT.

Kiểm tra độ phân giải và tốc độ quay

Độ phân giải có thể được thể hiện bằng PPR, số vạch, số bước hoặc số bit. Giá trị này phải phù hợp với yêu cầu chính xác và khả năng xử lý của PLC. Đồng thời, cần kiểm tra tốc độ quay tối đa để tránh encoder hoạt động vượt giới hạn cơ khí hoặc tần số đầu ra.

Đối chiếu trục và mặt bích lắp đặt

Khách hàng cần cung cấp đường kính trục, loại trục đặc hay trục rỗng, kiểu mặt bích, hướng cáp và kích thước không gian lắp. Với nhu cầu thay thế, ảnh tem nhãn và ảnh vị trí đang lắp sẽ giúp quá trình đối chiếu nhanh hơn.

Kiểm tra điều kiện môi trường

Mức bảo vệ IP, nhiệt độ, độ rung, va đập và nguy cơ ăn mòn phải được xem xét. Dòng RI58 phù hợp với nhiều máy công nghiệp phổ thông. AC59 hoặc AR62/AR63 thích hợp hơn cho khu vực ẩm, hàng hải hoặc có chế độ vệ sinh áp lực cao.

Đại lý Encoder Hengstler Việt Nam hỗ trợ những gì?

Hoàng Thiên Phát tiếp nhận yêu cầu cung cấp và thay thế Encoder Hengstler tại Việt Nam cho nhà máy, đơn vị chế tạo máy và công ty bảo trì. Khách hàng có thể gửi mã encoder đầy đủ, hình ảnh tem nhãn, datasheet cũ hoặc thông số kỹ thuật cần sử dụng.

Đội ngũ kỹ thuật hỗ trợ kiểm tra series, độ phân giải, kiểu trục, tín hiệu đầu ra, điện áp và phương thức kết nối. Với những mã đã ngừng sản xuất hoặc khó tìm, khách hàng sẽ được hỗ trợ đối chiếu phiên bản thay thế dựa trên thông số cơ khí và điện.

Khi yêu cầu báo giá, nên gửi thêm số lượng, địa điểm giao hàng và yêu cầu chứng từ. Thông tin càng đầy đủ thì quá trình xác định mã và báo giá càng nhanh, hạn chế trường hợp encoder mua về không thể lắp hoặc không tương thích với bộ điều khiển.
