Cầu chì Ferraz Shawmut – Giải pháp bảo vệ thiết bị điện công nghiệp
Trong hệ thống điện của nhà máy, sự cố quá dòng hoặc ngắn mạch có thể gây ảnh hưởng trực tiếp đến biến tần, động cơ, tủ điều khiển, máy móc và toàn bộ dây chuyền sản xuất. Cầu chì Ferraz Shawmut được sử dụng như một thiết bị bảo vệ nhằm ngắt dòng điện khi xuất hiện điều kiện bất thường, hạn chế hư hỏng thiết bị và giảm phạm vi ảnh hưởng của sự cố điện.
Ferraz Shawmut là thương hiệu có lịch sử lâu đời trong lĩnh vực thiết bị bảo vệ mạch điện và hiện gắn với thương hiệu Mersen. Vì vậy trên thị trường có thể gặp các cách gọi như cầu chì Ferraz Shawmut, cầu chì Mersen Ferraz Shawmut hoặc cầu chì Mersen. Các sản phẩm được phát triển với nhiều kích thước, đặc tính tác động và cấp điện áp khác nhau để đáp ứng từ tủ điện công nghiệp thông thường đến hệ thống công suất lớn.
Vì sao cầu chì Ferraz Shawmut được sử dụng trong nhà máy?
Một dây chuyền sản xuất hiện đại thường tập trung nhiều thiết bị điện có giá trị cao. Khi xảy ra ngắn mạch, dòng điện có thể tăng rất nhanh trong khoảng thời gian ngắn. Nếu thiết bị bảo vệ không xử lý phù hợp, năng lượng sự cố có thể tác động tới dây dẫn, linh kiện bán dẫn và những thiết bị khác nằm trên cùng hệ thống.
Cầu chì Ferraz Shawmut được thiết kế để trở thành một phần của hệ thống bảo vệ quá dòng. Khi dòng điện vượt quá giới hạn được thiết kế trong những điều kiện xác định, phần tử cầu chì nóng lên và nóng chảy, làm gián đoạn đường dẫn điện. Cơ chế tương đối đơn giản nhưng có ý nghĩa quan trọng đối với việc cô lập sự cố.
Một ưu điểm đáng chú ý là Ferraz Shawmut phát triển nhiều dòng cầu chì chuyên biệt thay vì chỉ sử dụng một loại cho mọi tải. Người thiết kế có thể lựa chọn cầu chì cho động cơ, máy biến áp, thiết bị bán dẫn, biến tần, hệ thống phân phối điện hoặc những tải công nghiệp đặc thù.
Cầu chì Ferraz Shawmut bảo vệ những thiết bị nào?
Trong thực tế, cầu chì Ferraz Shawmut có thể xuất hiện tại tủ điện tổng, tủ phân phối, tủ điều khiển động cơ, hệ thống biến tần và nhiều cụm máy sản xuất. Vị trí lắp đặt phụ thuộc vào sơ đồ điện, dòng định mức, điện áp, tải cần bảo vệ và yêu cầu phối hợp với các thiết bị đóng cắt khác.
Đối với dây chuyền sử dụng biến tần, bộ chỉnh lưu hoặc linh kiện bán dẫn công suất, yêu cầu bảo vệ thường khác với một nhánh tải điện thông thường. Các thiết bị bán dẫn có khả năng bị ảnh hưởng bởi năng lượng sự cố trong thời gian rất ngắn, vì vậy việc lựa chọn đúng loại cầu chì là yếu tố quan trọng.
Bảo vệ biến tần và thiết bị bán dẫn
Đây là một trong những nhóm ứng dụng đáng chú ý của cầu chì Ferraz Shawmut. Các dòng cầu chì semiconductor/high-speed được phát triển cho các ứng dụng cần khả năng tác động nhanh và hạn chế năng lượng truyền qua sự cố.
Cầu chì có thể được bố trí trong các hệ thống sử dụng diode, thyristor, IGBT, bộ chỉnh lưu, bộ nguồn công suất và drive công nghiệp. Khi thay thế cầu chì tại những vị trí này, không nên chỉ căn cứ vào kích thước bên ngoài mà cần kiểm tra chính xác đặc tính điện và mã sản phẩm.
Bảo vệ động cơ công nghiệp
Động cơ điện có dòng khởi động lớn hơn đáng kể so với dòng vận hành bình thường. Vì vậy cầu chì Ferraz Shawmut dành cho mạch động cơ phải được lựa chọn để vừa đáp ứng đặc tính khởi động, vừa tham gia bảo vệ khi xuất hiện sự cố.
Trong tủ MCC, cầu chì thường làm việc kết hợp với contactor, relay bảo vệ quá tải và những thiết bị đóng cắt khác. Việc phối hợp đúng giữa các thành phần giúp hệ thống vận hành ổn định hơn và tránh tình trạng cầu chì tác động không cần thiết trong quá trình khởi động.
Bảo vệ máy biến áp và hệ thống phân phối
Các hệ thống phân phối điện công nghiệp cũng là khu vực sử dụng nhiều loại cầu chì. Tùy thiết kế, cầu chì Ferraz Shawmut có thể được lựa chọn cho mạch phân phối, máy biến áp và các nhánh cấp nguồn cho thiết bị sản xuất.
Đối với ứng dụng này, kỹ sư cần đặc biệt quan tâm đến điện áp hệ thống, dòng tải, dòng sự cố dự kiến, khả năng cắt và đặc tính thời gian – dòng điện của cầu chì.
Các dòng cầu chì Ferraz Shawmut thường gặp
Danh mục Ferraz Shawmut/Mersen rất rộng, bao gồm nhiều chuẩn và cấu hình khác nhau. Trên thị trường công nghiệp có thể gặp các nhóm sản phẩm như cầu chì công nghiệp IEC, cầu chì semiconductor tốc độ cao, cầu chì dạng NH, cầu chì dạng cylindrical, cầu chì theo tiêu chuẩn Bắc Mỹ và các dòng cầu chì chuyên dụng.

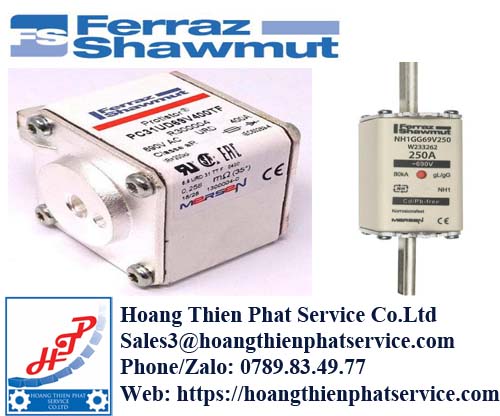

Cầu chì Ferraz Shawmut Protistor
Protistor là tên thường được bắt gặp khi tìm kiếm cầu chì Ferraz Shawmut dành cho thiết bị điện tử công suất. Nhóm sản phẩm này gắn với các ứng dụng bảo vệ semiconductor, drive, rectifier và thiết bị chuyển đổi công suất.
Trong trường hợp máy móc cũ sử dụng cầu chì mang nhãn Ferraz Shawmut Protistor, khi tìm hàng thay thế nên cung cấp đầy đủ mã trên thân cầu chì. Điều này giúp xác định chính xác sản phẩm hiện hành hoặc mã Mersen tương ứng.
Cầu chì Ferraz Shawmut Amp-Trap
Amp-Trap là một dòng sản phẩm nổi tiếng gắn với Ferraz Shawmut/Mersen, bao gồm nhiều loại cầu chì phục vụ hệ thống điện công nghiệp. Tùy series, sản phẩm có thể được sử dụng cho phân phối điện, động cơ, transformer, semiconductor và nhiều ứng dụng bảo vệ khác.
Các series Amp-Trap có nhiều mức dòng điện, điện áp và đặc tính tác động. Vì vậy khi tìm cầu chì Ferraz Shawmut Amp-Trap, cần xác định đầy đủ series và part number thay vì chỉ sử dụng tên Amp-Trap.
Cầu chì Ferraz Shawmut dạng NH
Cầu chì NH được sử dụng rộng rãi trong hệ thống phân phối điện công nghiệp. Thiết kế dạng blade giúp sản phẩm phù hợp với các đế cầu chì và hệ thống tủ điện tương ứng.
Các kích thước và dòng định mức rất đa dạng. Khi thay thế cần đối chiếu size NH, dòng định mức, điện áp, category sử dụng và khả năng cắt theo tài liệu kỹ thuật của từng model.
Cầu chì Ferraz Shawmut dạng ống
Cầu chì cylindrical có cấu trúc dạng ống và được sản xuất với nhiều kích thước tiêu chuẩn. Loại cầu chì này thường kết hợp với fuse holder phù hợp, giúp việc kiểm tra và thay thế trong tủ điện thuận tiện.
Các kích thước có thể gặp trong hệ thống công nghiệp gồm nhiều chuẩn khác nhau như 10×38, 14×51 và 22×58 mm, tùy dòng sản phẩm và ứng dụng.
Model cầu chì Ferraz Shawmut cần xác định như thế nào?
Ferraz Shawmut có danh mục part number rất lớn và cùng một kiểu dáng có thể tồn tại nhiều phiên bản khác nhau. Do đó cách an toàn nhất khi tìm sản phẩm thay thế là đọc toàn bộ thông tin trên nhãn hoặc thân cầu chì.
Thông tin quan trọng thường bao gồm part number, series, dòng định mức (A), điện áp định mức (V), loại cầu chì, kích thước và tiêu chuẩn áp dụng. Với cầu chì semiconductor, các thông số liên quan đến đặc tính tác động và I²t cũng đặc biệt quan trọng.
Ví dụ, khi nhà máy chỉ yêu cầu “cầu chì Ferraz Shawmut 100A”, thông tin này thường chưa đủ để xác định chính xác sản phẩm. Hai cầu chì cùng 100A có thể khác điện áp, kích thước, tốc độ tác động, khả năng cắt và đối tượng bảo vệ.
Do đó, khi cần báo giá cầu chì Ferraz Shawmut, nên gửi ảnh rõ toàn bộ thân sản phẩm cũ hoặc cung cấp nguyên mã part number. Đây là phương pháp nhanh nhất để hạn chế lựa chọn nhầm model.
Không nên chọn cầu chì chỉ dựa vào dòng định mức
Dòng điện định mức là thông số rất quan trọng nhưng không phải yếu tố duy nhất. Một cầu chì Ferraz Shawmut phù hợp phải được đánh giá đồng thời dựa trên nhiều đặc tính của hệ thống điện.
Điện áp định mức của cầu chì phải phù hợp với điện áp hệ thống. Khả năng cắt cần đáp ứng mức dòng ngắn mạch dự kiến tại điểm lắp đặt. Đồng thời đặc tính tác động của cầu chì phải phù hợp với tải cần bảo vệ.
Đối với động cơ, cần xem xét dòng khởi động. Đối với biến tần và semiconductor, đặc tính I²t và tốc độ tác động có thể trở thành yếu tố quyết định. Đối với hệ thống phân phối, cần xem xét khả năng phối hợp chọn lọc giữa các cấp bảo vệ.
Khi nào cần thay cầu chì Ferraz Shawmut?
Trường hợp rõ ràng nhất là cầu chì đã tác động sau một sự cố quá dòng hoặc ngắn mạch. Tuy nhiên trước khi thay cầu chì mới, kỹ thuật viên cần tìm nguyên nhân khiến cầu chì cũ bị đứt. Việc liên tục thay cầu chì mà không xử lý nguyên nhân gốc có thể khiến sự cố tái diễn.
Ngoài ra, nhà máy có thể chủ động tìm cầu chì Ferraz Shawmut để dự phòng cho các thiết bị quan trọng. Đối với dây chuyền hoạt động liên tục, việc thiếu một model cầu chì đặc biệt có thể khiến thời gian dừng máy kéo dài trong khi chờ nhập phụ tùng.
Các nhà máy có nhiều máy móc nhập khẩu cũng thường gặp những model Ferraz Shawmut cũ. Trong trường hợp mã cũ không còn sản xuất, cần tra cứu khả năng thay thế bằng sản phẩm Mersen hiện hành có thông số tương đương phù hợp.
Ferraz Shawmut và Mersen có liên quan như thế nào?
Đây là vấn đề thường gây nhầm lẫn khi tìm mua sản phẩm thay thế. Ferraz Shawmut là tên thương hiệu quen thuộc trên rất nhiều cầu chì được lắp trong máy móc và tủ điện thế hệ trước, trong khi danh mục hiện nay được phát triển dưới thương hiệu Mersen.
Do đó, một máy đang sử dụng cầu chì Ferraz Shawmut có thể cần được đối chiếu sang part number Mersen hiện hành. Việc trên sản phẩm thay thế xuất hiện logo Mersen thay vì Ferraz Shawmut không tự động có nghĩa đó là sản phẩm khác loại; cần dựa vào mã và tài liệu kỹ thuật để xác định tương thích.
Ứng dụng cầu chì Ferraz Shawmut trong công nghiệp
Cầu chì Ferraz Shawmut được ứng dụng trong nhiều hệ thống sản xuất như nhà máy thép, xi măng, khai khoáng, xử lý nước, điện năng, thực phẩm, hóa chất, đóng tàu và dây chuyền tự động hóa.
Sản phẩm có thể được lắp trong tủ MCC, tủ phân phối điện, hệ thống biến tần, bộ chỉnh lưu, máy CNC, hệ thống điều khiển động cơ, UPS, bộ nguồn công nghiệp và những thiết bị sử dụng semiconductor công suất.
Đặc biệt đối với máy móc nhập khẩu đã hoạt động nhiều năm, Ferraz Shawmut là tên thường xuất hiện trên danh mục spare part. Vì vậy nhu cầu tìm đúng model cũ hoặc xác định model Mersen thay thế vẫn rất phổ biến tại các nhà máy Việt Nam.
Kinh nghiệm gửi yêu cầu báo giá cầu chì Ferraz Shawmut
Để xác định nhanh sản phẩm, khách hàng nên cung cấp hình ảnh nameplate hoặc ảnh chụp rõ phần chữ trên cầu chì. Nếu có tài liệu máy, có thể gửi thêm part number trong BOM hoặc spare parts list để đối chiếu.
Các thông tin nên xác định gồm mã sản phẩm, số lượng, dòng điện, điện áp, kích thước và thiết bị đang sử dụng cầu chì. Với hàng thay thế cho model cũ, cần thông báo rõ yêu cầu thay thế tương đương để kiểm tra khả năng tương thích.
Cầu chì Ferraz Shawmut cho nhu cầu thay thế và bảo trì nhà máy
Với danh mục sản phẩm đa dạng, cầu chì Ferraz Shawmut đáp ứng nhiều nhu cầu bảo vệ mạch điện từ hệ thống phân phối đến thiết bị bán dẫn công suất. Việc lựa chọn đúng model giúp duy trì chức năng bảo vệ theo thiết kế và hạn chế rủi ro cho thiết bị phía sau khi xảy ra sự cố điện.
Khi cần tìm cầu chì Ferraz Shawmut Việt Nam, đặc biệt đối với những mã cũ trên máy nhập khẩu, nên tra cứu đồng thời tên Ferraz Shawmut và Mersen. Đối chiếu chính xác part number, thông số kỹ thuật và ứng dụng sẽ giúp lựa chọn sản phẩm phù hợp hơn cho công tác sửa chữa, bảo trì và dự phòng phụ tùng tại nhà máy.
