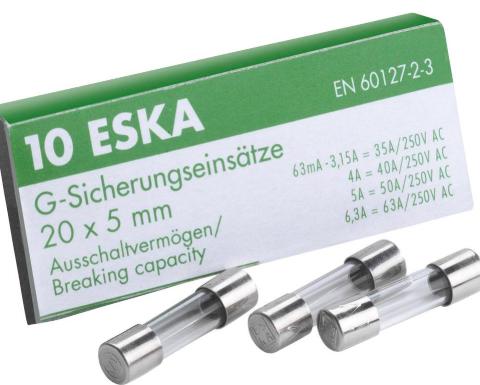

Cầu chì ESKA 5x20mm – Cầu chì bảo vệ mạch điện chính hãng Đức

Cầu chì ESKA 5x20mm là dòng cầu chì ống được sử dụng để bảo vệ mạch điện, linh kiện điện tử và các thiết bị điều khiển trước sự cố quá dòng. Sản phẩm thuộc thương hiệu ESKA của Đức, được phát triển với nhiều đặc tính tác động khác nhau như cầu chì siêu nhanh, cầu chì nhanh, cầu chì tác động trung bình và cầu chì chậm.

Với kích thước đường kính 5mm và chiều dài 20mm, cầu chì ESKA phù hợp với nhiều loại đế cầu chì và bộ giữ cầu chì tương ứng. Tuy nhiên, cùng một kích thước không có nghĩa là tất cả các mã cầu chì đều có thể thay thế cho nhau.

Các series như ESKA 520.000, 520.100, 520.500, 520.600, 521.000, 522.300, 522.500 và 522.700 mang những đặc điểm riêng về dòng điện, điện áp và khả năng cắt. Đây là những thông tin quan trọng khi khách hàng tìm mua cầu chì ESKA 5x20mm để bảo trì hoặc thay thế linh kiện.

Cầu chì ESKA 5x20mm có những loại nào?

ESKA phát triển nhiều dòng cầu chì ống 5x20mm nhằm đáp ứng yêu cầu bảo vệ của từng thiết bị điện. Thay vì chỉ phân biệt theo kích thước, sản phẩm được chia thành các nhóm dựa trên đặc tính tác động và khả năng bảo vệ.

Cầu chì siêu nhanh ESKA – Very Quick Acting FF

Series ESKA 520.100 thuộc nhóm cầu chì siêu nhanh FF, có dòng điện định mức từ 100mA đến 16A và điện áp định mức 250V. Dòng cầu chì này được sử dụng trong những mạch điện yêu cầu đặc tính nóng chảy nhanh khi dòng điện vượt giới hạn cho phép.

Cầu chì nhanh ESKA – Quick Acting F

Các series ESKA 520.000, 520.500 và 520.600 thuộc nhóm cầu chì tác động nhanh. Đây là nhóm sản phẩm đáng chú ý đối với khách hàng tìm kiếm cầu chì bảo vệ mạch điện tử, thiết bị đo lường và mạch nguồn.

ESKA 520.000 có dải dòng điện từ 500mA đến 20A. Trong khi đó, series 520.500 có dải từ 50mA đến 16A và khả năng cắt định mức 1.500A. Riêng dòng ESKA 520.600 sử dụng ống thủy tinh, có dải dòng điện từ 32mA đến 10A.

Cầu chì tác động trung bình ESKA – Medium Time Lag M

Nhóm này bao gồm ESKA 521.000 và 521.500. Sản phẩm có đặc tính tác động trung bình, được lựa chọn khi thiết kế mạch điện yêu cầu khả năng chịu quá dòng ngắn hạn phù hợp với đặc tuyến M.

Cầu chì chậm ESKA – Time Lag T

Các series ESKA 522.000, 522.300, 522.500, 522.600 và 522.700 thuộc nhóm cầu chì chậm. Đặc tính T thường được xem xét tại những mạch có dòng khởi động ngắn hạn, chẳng hạn một số bộ nguồn và thiết bị điện có tải cảm.

ESKA còn có dòng 522.400 với đặc tính tác động rất chậm TT, đáp ứng các yêu cầu bảo vệ khác với cầu chì nhanh thông thường.

Các series cầu chì ESKA 5x20mm được tìm mua theo mã

Khi cần thay cầu chì trong thiết bị, khách hàng thường tìm kiếm theo số series hoặc mã được in trên linh kiện cũ. Việc phân biệt các dòng sản phẩm ESKA giúp xác định đúng loại cầu chì trước khi yêu cầu báo giá.

ESKA 520.000 – Cầu chì nhanh 5x20mm

ESKA 520.000 là dòng cầu chì có đặc tính F, điện áp định mức 250V và dải dòng điện từ 500mA đến 20A. Sản phẩm sử dụng ống thủy tinh có vật liệu dập hồ quang, phù hợp với các thiết kế mạch điện yêu cầu đặc tính bảo vệ tương ứng.

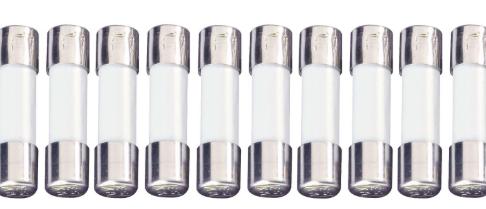

ESKA 520.500 – Cầu chì sứ tác động nhanh

Cầu chì ESKA 520.500 có đặc tính F, điện áp định mức 250V và khả năng cắt 1.500A. Dòng sản phẩm này sử dụng ống gốm, với cấu tạo bên trong thay đổi tùy mức dòng điện định mức.

Đây là series cần được chú ý khi thay thế cầu chì có yêu cầu khả năng cắt cao hơn so với một số loại cầu chì thủy tinh thông thường.

ESKA 520.600 – Cầu chì thủy tinh tác động nhanh

ESKA 520.600 thuộc nhóm cầu chì nhanh F, được sản xuất với ống thủy tinh và hai đầu tiếp xúc kim loại. Dòng sản phẩm có dải từ 32mA đến 10A, điện áp định mức tùy phiên bản 125V hoặc 250V.

Khách hàng tìm mua cầu chì ESKA 520.600 cần kiểm tra dòng điện cụ thể của linh kiện, tránh lựa chọn chỉ dựa vào kích thước 5x20mm.

ESKA 522.300 – Cầu chì chậm dạng thủy tinh

ESKA 522.300 là dòng cầu chì tác động chậm T, điện áp định mức 250V và dải dòng điện từ 32mA đến 10A. Sản phẩm được thiết kế theo tiêu chuẩn IEC 60127-2/6, với khả năng cắt định mức 150A.

ESKA 522.500 – Cầu chì chậm 5x20mm

Cầu chì ESKA 522.500 có dải dòng điện từ 100mA đến 10A, thuộc nhóm Time Lag T. Đây là một trong những series có thể được tìm kiếm khi thay thế cầu chì chậm dạng thủy tinh trong thiết bị điện.

ESKA 522.700 – Cầu chì sứ tác động chậm

ESKA 522.700 sử dụng ống gốm, có đặc tính tác động T và khả năng cắt định mức 1.500A. Dòng điện định mức của series trải từ 100mA đến 12,5A, điện áp định mức 250V.

Đối với những thiết bị đang sử dụng cầu chì sứ ESKA 522.700, người mua cần đối chiếu thêm mã đặt hàng hoàn chỉnh và đặc tuyến thời gian – dòng điện trước khi thay thế.

Cầu chì ESKA 5x20mm được sử dụng trong những thiết bị nào?

Cầu chì ống 5x20mm là linh kiện bảo vệ được sử dụng trong nhiều loại thiết bị điện tử. Tại nhà máy, nhu cầu thay thế thường phát sinh khi kiểm tra các bo mạch điều khiển, module nguồn, thiết bị đo lường hoặc các bộ điều khiển có tích hợp cầu chì.

Đối với bộ nguồn và thiết bị điều khiển, cầu chì hỗ trợ ngắt mạch khi xuất hiện dòng điện vượt quá giới hạn thiết kế. Việc lựa chọn đặc tính F, M hoặc T phụ thuộc vào dòng làm việc và mức dòng khởi động của thiết bị.

Trong hệ thống đo lường và kiểm tra điện, cầu chì bảo vệ những mạch điện nhạy cảm trước các tình huống quá dòng. Một số thiết bị đo yêu cầu cầu chì chuyên dụng có khả năng cắt cao, do đó không nên dùng cầu chì thủy tinh thông thường để thay thế nếu chưa được xác nhận tương thích.

Với tủ điều khiển và thiết bị tự động hóa, cầu chì ESKA 5x20mm có thể được lắp đặt tại các vị trí bảo vệ mạch phụ trợ hoặc module điện tử, tùy theo thiết kế của nhà sản xuất thiết bị.

Tại các đơn vị sửa chữa và bảo trì, cầu chì 5x20mm còn được mua theo số lượng để dự phòng. Việc lưu trữ đúng mã giúp kỹ thuật viên thuận tiện hơn khi cần thay thế mà vẫn đảm bảo sự phù hợp với thiết bị ban đầu.

Tại sao cần xác định đúng mã cầu chì ESKA khi thay thế?

Một tình huống thường gặp là khách hàng cung cấp thông tin cầu chì ESKA 5x20mm 250V nhưng chưa xác định được mã sản phẩm.

Thông tin này chưa đủ để chọn cầu chì thay thế vì ESKA có nhiều series cùng kích thước và điện áp, nhưng khác nhau về đặc tính tác động, khả năng cắt và dòng điện định mức.

Chẳng hạn, cầu chì ESKA 520.600 thuộc nhóm tác động nhanh F, trong khi ESKA 522.700 thuộc nhóm tác động chậm T. Nếu chỉ dựa trên kích thước 5x20mm và cùng dòng điện định mức để thay thế, đặc tính bảo vệ của mạch có thể bị thay đổi.

Ngoài ra, cầu chì có khả năng cắt 35A không thể mặc nhiên thay cho một cầu chì được thiết kế với khả năng cắt 1.500A. Những thông số này cần được đối chiếu với điều kiện điện và mức dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Khi cầu chì bị đứt, người vận hành cũng cần kiểm tra nguyên nhân quá dòng hoặc ngắn mạch trước khi lắp cầu chì mới, tránh tình trạng sự cố tiếp tục xảy ra.

Tìm mua cầu chì ESKA 5x20mm theo series và thông số

Đối với khách hàng đang tìm cầu chì ESKA 5x20mm, việc cung cấp chính xác mã đặt hàng sẽ giúp quá trình kiểm tra nguồn hàng và xác nhận sản phẩm diễn ra nhanh chóng hơn.

Ngoài những series phổ biến như ESKA 520.000, 520.500, 520.600 và 522.700, nhà máy có thể yêu cầu các dòng cầu chì đặc biệt hơn như ESKA 520.100 siêu nhanh, ESKA 521.000 tác động trung bình hoặc ESKA 522.600 dành cho mạch DC theo thông số của hãng.

Mỗi series có nhiều mã đặt hàng tương ứng với dòng điện khác nhau. Vì vậy, khi yêu cầu báo giá, khách hàng nên cung cấp mã đầy đủ, hình ảnh cầu chì hiện tại hoặc thông tin kỹ thuật được ghi trong tài liệu thiết bị.

Cầu chì ESKA có thể được cung cấp theo quy cách đóng gói nhiều chiếc, phù hợp với nhu cầu mua linh kiện dự phòng, sửa chữa và bảo trì định kỳ của doanh nghiệp.

Cầu chì ESKA 5x20mm là nhóm sản phẩm bảo vệ mạch điện đa dạng về đặc tính và mã sản phẩm. Việc lựa chọn đúng cầu chì nhanh, cầu chì chậm hoặc cầu chì sứ ESKA theo thông số thiết kế sẽ hỗ trợ duy trì tính phù hợp của hệ thống bảo vệ điện trong quá trình vận hành.
