Cảm biến vị trí Celesco – Giải pháp đo hành trình và dịch chuyển chính xác

Trong các hệ thống máy móc công nghiệp, việc xác định chính xác vị trí, khoảng cách dịch chuyển hoặc hành trình của cơ cấu chuyển động đóng vai trò quan trọng đối với quá trình điều khiển và giám sát. Cảm biến vị trí Celesco được phát triển để đáp ứng những yêu cầu này, đặc biệt trong các ứng dụng cần đo hành trình tuyến tính trên khoảng cách từ ngắn đến dài. Thiết bị có thể được sử dụng trên máy sản xuất, hệ thống thủy lực, thiết bị nâng hạ, máy công trình, dây chuyền tự động hóa và nhiều hệ thống cơ khí khác.

Một trong những dòng sản phẩm đặc trưng của Celesco là cảm biến vị trí dạng kéo dây. Thay vì yêu cầu cảm biến phải chạy trực tiếp dọc theo toàn bộ hành trình của máy, cảm biến dây rút Celesco sử dụng dây đo liên kết với bộ phận chuyển động. Khi cơ cấu thay đổi vị trí, dây được kéo ra hoặc thu lại và chuyển chuyển động cơ học thành tín hiệu điện tương ứng. Phương pháp này giúp việc đo hành trình trở nên linh hoạt, đặc biệt tại những vị trí có không gian lắp đặt hạn chế.

Celesco và công nghệ đo vị trí bằng dây rút

Celesco được biết đến trong lĩnh vực thiết bị đo vị trí tuyến tính, đặc biệt là công nghệ cable-extension transducer hay string potentiometer. Các thiết bị này thường được gọi bằng nhiều tên như cảm biến vị trí Celesco, cảm biến kéo dây Celesco, cảm biến dây rút Celesco, cảm biến dịch chuyển Celesco hoặc cảm biến hành trình Celesco.

Điểm nổi bật của phương pháp đo này nằm ở cấu tạo tương đối gọn so với khoảng hành trình mà thiết bị có thể giám sát. Phần thân cảm biến có thể được cố định trên khung máy trong khi đầu dây được kết nối với cơ cấu chuyển động. Điều này tạo điều kiện thuận lợi khi cải tạo máy cũ hoặc bổ sung hệ thống giám sát vị trí mà không muốn thay đổi quá nhiều kết cấu cơ khí.

Cảm biến vị trí Celesco hoạt động như thế nào?

Nguyên lý của Cảm biến vị trí Celesco có thể hình dung thông qua chuyển động của một dây đo được cuộn bên trong thân cảm biến. Một đầu dây được gắn với vật thể cần theo dõi. Khi vật thể di chuyển ra xa cảm biến, dây đo được kéo ra khỏi tang cuốn. Khi vật thể quay trở lại, cơ cấu lò xo bên trong sẽ thu dây về.

Chuyển động quay của tang cuốn được truyền tới bộ phận đo bên trong. Tùy dòng thiết bị, sự thay đổi này được chuyển thành tín hiệu điện tương ứng với vị trí thực tế của đối tượng. Bộ điều khiển, PLC hoặc thiết bị thu thập dữ liệu sau đó có thể sử dụng tín hiệu để hiển thị hành trình, xác định vị trí hoặc thực hiện các chức năng điều khiển máy.

Ví dụ, khi cảm biến hành trình Celesco được lắp trên một xi lanh thủy lực, thân cảm biến được cố định còn dây kéo được gắn với đầu chuyển động của xi lanh. Xi lanh càng mở rộng thì dây cảm biến càng được kéo dài. Hệ thống điều khiển nhờ đó có thể xác định được mức độ mở rộng của xi lanh thay vì chỉ nhận biết hai trạng thái đóng và mở.

Cấu tạo đặc trưng của cảm biến dây rút Celesco

Một cảm biến dây rút Celesco thường bao gồm thân bảo vệ, dây đo, tang cuốn dây, hệ thống lò xo hồi vị, bộ phận chuyển đổi vị trí và đầu kết nối tín hiệu. Các thành phần được bố trí thành một cụm tương đối nhỏ gọn nhằm thuận tiện cho việc lắp đặt trực tiếp trên máy.

Dây đo đóng vai trò liên kết giữa cảm biến và vật thể chuyển động. Tang cuốn giúp kiểm soát chiều dài dây trong quá trình kéo ra và thu lại. Cơ cấu hồi vị duy trì độ căng cần thiết để dây không bị chùng trong quá trình hoạt động. Trong khi đó, phần tử đo chịu trách nhiệm chuyển chuyển động cơ học thành tín hiệu có thể đưa về hệ thống điều khiển.

Nhờ cấu trúc này, Cảm biến vị trí Celesco có thể theo dõi chuyển động tuyến tính mà không cần toàn bộ thân cảm biến có chiều dài tương đương với khoảng đo.

Các dòng cảm biến vị trí Celesco phổ biến

Danh mục Celesco có nhiều series được phát triển cho các khoảng đo, môi trường và phương thức kết nối khác nhau. Khi tìm thiết bị thay thế, người sử dụng nên xác định chính xác model trên nhãn sản phẩm thay vì chỉ lựa chọn theo tên gọi chung.

Một số series Celesco thường gặp trong lĩnh vực đo vị trí và hành trình gồm:

Celesco SP1 – dòng cảm biến kéo dây nhỏ gọn, thích hợp với các ứng dụng đo hành trình tuyến tính và không gian lắp đặt giới hạn.

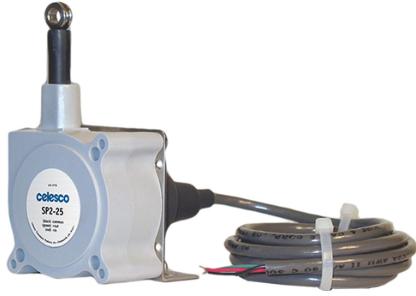

Celesco SP2 – cảm biến vị trí dạng cable-extension được sử dụng trong nhiều hệ thống đo dịch chuyển và máy móc công nghiệp.

Celesco SP3 – dòng cảm biến dây rút phục vụ đo vị trí tuyến tính với thiết kế phù hợp cho nhiều ứng dụng công nghiệp.

Celesco PT1 – dòng transducer đo vị trí dạng dây kéo, thường được lựa chọn cho các ứng dụng cần thiết bị có kết cấu đơn giản và dễ tích hợp.

Celesco PT5 – dòng cảm biến vị trí có thể được sử dụng để giám sát hành trình của các cơ cấu chuyển động trong máy móc.

Celesco PT9 – dòng cable-extension transducer dành cho các ứng dụng đo dịch chuyển với yêu cầu khoảng đo lớn hơn.

Celesco PT101 – một trong những series cảm biến vị trí dây kéo được sử dụng trong các hệ thống công nghiệp cần giám sát hành trình.

Ngoài các model trên, Celesco còn có nhiều biến thể khác nhau. Thông số cụ thể về khoảng đo, tín hiệu đầu ra, độ chính xác, kiểu kết nối và điều kiện môi trường cần được kiểm tra theo mã cấu hình đầy đủ của từng sản phẩm.

Vì sao cảm biến vị trí dạng dây kéo phù hợp với máy công nghiệp?

Đối với một số hệ thống, khoảng cách giữa vị trí đầu và cuối của cơ cấu có thể tương đối lớn. Nếu sử dụng cảm biến tuyến tính dạng thanh, chiều dài của thiết bị có thể gây khó khăn trong bố trí. Cảm biến kéo dây Celesco giải quyết vấn đề này bằng cách để phần dây đảm nhiệm việc theo dõi chuyển động trong khi thân cảm biến vẫn có kích thước nhỏ hơn đáng kể.

Đặc điểm này đặc biệt hữu ích trên những máy có hành trình dài hoặc không gian xung quanh cơ cấu chuyển động bị giới hạn. Người thiết kế có thể đặt cảm biến tại vị trí cố định thuận tiện cho bảo trì, sau đó đưa dây đo tới bộ phận cần giám sát.

Khả năng lắp đặt linh hoạt cũng giúp cảm biến dịch chuyển Celesco phù hợp với cả máy mới lẫn các dự án retrofit. Nhà máy có thể bổ sung chức năng đo hành trình cho thiết bị hiện hữu mà không phải thay đổi toàn bộ kết cấu cơ khí.

Ứng dụng Cảm biến vị trí Celesco trên xi lanh thủy lực

Xi lanh thủy lực là một trong những ứng dụng phù hợp với công nghệ đo vị trí bằng dây kéo. Trong nhiều hệ thống, bộ điều khiển cần biết piston đang ở vị trí nào thay vì chỉ xác định xi lanh đã đóng hoặc mở hoàn toàn.

Cảm biến hành trình Celesco có thể được bố trí song song với chuyển động của xi lanh. Khi cần piston di chuyển tới một vị trí trung gian xác định, tín hiệu cảm biến được truyền về bộ điều khiển để hệ thống xác định hành trình thực tế.

Giải pháp này có thể xuất hiện trên máy ép, thiết bị nâng, bàn nâng thủy lực, máy gia công, hệ thống kẹp, thiết bị khai thác và các cơ cấu thủy lực công nghiệp khác.

Đo vị trí trên cần cẩu và thiết bị nâng hạ

Các hệ thống nâng hạ thường có nhiều cơ cấu chuyển động với khoảng hành trình lớn. Việc xác định chiều cao, vị trí hoặc mức mở rộng của một bộ phận có thể cần đến thiết bị đo tuyến tính phù hợp.

Cảm biến vị trí Celesco dạng dây rút có lợi thế vì dây đo có thể kéo theo chuyển động của cơ cấu mà không yêu cầu cảm biến có chiều dài tương ứng. Tín hiệu thu được có thể được sử dụng cho mục đích hiển thị vị trí, giám sát vận hành hoặc cung cấp dữ liệu cho hệ thống điều khiển.

Trong những ứng dụng này, cần lựa chọn đúng khoảng đo và chú ý đến hướng kéo dây. Dây cảm biến nên di chuyển theo phương phù hợp với thiết kế của nhà sản xuất để hạn chế ma sát và hao mòn trong quá trình vận hành lâu dài.

Cảm biến dịch chuyển Celesco trong dây chuyền sản xuất

Trong dây chuyền tự động hóa, nhiều chuyển động cơ khí cần được giám sát liên tục. Ví dụ, bàn trượt có thể phải di chuyển một khoảng xác định trước khi công đoạn tiếp theo được thực hiện. Cảm biến dịch chuyển Celesco cung cấp thông tin vị trí để bộ điều khiển xác định trạng thái thực tế của cơ cấu.

Ngoài bàn trượt, cảm biến có thể được cân nhắc cho cửa máy, cơ cấu nâng hạ, bộ phận định vị, thiết bị kiểm tra, máy đóng gói, máy gia công và hệ thống thử nghiệm.

So với công tắc hành trình chỉ cung cấp tín hiệu tại một hoặc một số điểm cố định, cảm biến đo vị trí cho phép hệ thống theo dõi sự thay đổi trên toàn bộ khoảng dịch chuyển. Đây là khác biệt quan trọng trong các ứng dụng cần dữ liệu vị trí liên tục.

Cách lựa chọn Cảm biến vị trí Celesco

Yếu tố đầu tiên cần xác định là khoảng đo. Khoảng đo của cảm biến phải đáp ứng toàn bộ hành trình của cơ cấu. Không nên lựa chọn cảm biến có hành trình quá sát với mức dịch chuyển tối đa của máy nếu điều kiện thực tế có khả năng xuất hiện chuyển động vượt giới hạn.

Tiếp theo là tín hiệu đầu ra. Hệ thống điều khiển hiện hữu sử dụng loại tín hiệu nào sẽ ảnh hưởng trực tiếp đến cấu hình cảm biến cần lựa chọn. PLC, bộ hiển thị hoặc hệ thống DAQ phải tương thích với tín hiệu được cung cấp bởi cảm biến.

Điều kiện môi trường cũng cần được xem xét. Nếu Cảm biến vị trí Celesco hoạt động ngoài trời, trong khu vực nhiều bụi, độ ẩm cao hoặc trên máy công trình, yêu cầu bảo vệ sẽ khác với cảm biến lắp trong tủ máy hoặc môi trường nhà xưởng sạch.

Cuối cùng là kiểu lắp đặt, hướng dây, tốc độ chuyển động và số chu kỳ làm việc. Đây là các yếu tố ảnh hưởng trực tiếp đến tuổi thọ của hệ thống dây kéo.

Thông tin cần cung cấp khi tìm Celesco thay thế

Khi một cảm biến trên máy bị hỏng và cần tìm sản phẩm thay thế, cách chính xác nhất là kiểm tra toàn bộ thông tin trên nameplate. Chỉ cung cấp tên Cảm biến vị trí Celesco thường chưa đủ để xác định cấu hình vì cùng một series có thể tồn tại nhiều phiên bản.

Thông tin nên được ghi nhận gồm model đầy đủ, series, khoảng đo, tín hiệu đầu ra, nguồn cấp nếu có, kiểu kết nối, chiều dài cáp và các tùy chọn đặc biệt. Nếu nameplate đã mờ, có thể chụp hình cảm biến, đầu nối và vị trí lắp đặt để hỗ trợ quá trình nhận diện.

Đối với thiết bị OEM nằm trong máy nhập khẩu, part number của nhà sản xuất máy cũng rất hữu ích. Có trường hợp cùng một cảm biến dây rút Celesco được nhà chế tạo máy quản lý bằng mã phụ tùng riêng.

Cảm biến vị trí Celesco trong các dự án retrofit

Retrofit là một ứng dụng đáng chú ý của công nghệ cable-extension. Một dây chuyền cũ có thể chỉ sử dụng limit switch để nhận biết vị trí cuối hành trình. Khi nhà máy muốn nâng cấp khả năng giám sát, việc lắp Cảm biến vị trí Celesco có thể cung cấp thêm dữ liệu về vị trí trong toàn bộ quá trình chuyển động.

Do cảm biến dạng dây kéo không yêu cầu một thanh đo dài chạy dọc theo cơ cấu, việc bố trí có thể đơn giản hơn trong những hệ thống có không gian hạn chế. Đây cũng là lý do loại cảm biến này thường được cân nhắc khi cần bổ sung phép đo mà không muốn can thiệp lớn vào kết cấu máy.

Dữ liệu vị trí sau đó có thể đưa về PLC, HMI hoặc hệ thống thu thập dữ liệu để người vận hành theo dõi hành trình và trạng thái máy.

Những lưu ý khi lắp đặt cảm biến kéo dây Celesco

Mặc dù nguyên lý hoạt động tương đối đơn giản, chất lượng lắp đặt ảnh hưởng lớn tới độ ổn định của cảm biến kéo dây Celesco. Hướng dây cần được bố trí phù hợp, tránh để dây cọ trực tiếp vào cạnh kim loại hoặc vật cản trong quá trình máy chuyển động.

Điểm cố định đầu dây cũng cần chắc chắn và phải di chuyển theo quỹ đạo đã tính toán. Nếu cơ cấu chuyển động lệch quá nhiều so với hướng kéo thiết kế, dây có thể chịu tải ngang không cần thiết.

Ngoài ra, không nên để cơ cấu máy vượt quá hành trình cho phép của cảm biến. Việc kéo dây vượt giới hạn có thể tác động tới tang cuốn và hệ thống hồi dây bên trong. Khi thiết kế, nên kiểm tra kỹ hành trình thực tế của máy và khoảng đo danh định của model Celesco được sử dụng.

Ưu điểm của Cảm biến vị trí Celesco

Một ưu điểm đáng chú ý là khả năng đo hành trình lớn trong khi phần thân cảm biến vẫn tương đối nhỏ gọn. Điều này tạo ra sự khác biệt rõ rệt khi cảm biến được sử dụng trên các máy có khoảng dịch chuyển dài.

Cảm biến dây rút Celesco cũng thuận tiện trong nhiều dự án nâng cấp thiết bị vì không nhất thiết phải thay đổi sâu kết cấu cơ khí. Việc liên kết với vật thể cần đo chủ yếu thông qua dây kéo.

Ngoài ra, danh mục có nhiều series cho phép người sử dụng lựa chọn thiết bị dựa trên khoảng đo, phương thức tín hiệu và yêu cầu ứng dụng. Khi được lựa chọn và lắp đặt đúng, thiết bị có thể trở thành một thành phần quan trọng trong hệ thống phản hồi vị trí của máy.

Celesco Việt Nam – Giải pháp cho hệ thống đo hành trình công nghiệp

Nhu cầu sử dụng Cảm biến vị trí Celesco tại Việt Nam tập trung nhiều ở các hệ thống máy nhập khẩu, thiết bị thủy lực, máy nâng hạ, dây chuyền sản xuất và các dự án tự động hóa cần giám sát hành trình tuyến tính.

Đối với khách hàng đang tìm sản phẩm Celesco thay thế, việc xác định đúng model và cấu hình kỹ thuật cần được ưu tiên. Hai cảm biến có ngoại hình gần giống nhau chưa chắc có cùng khoảng đo hoặc tín hiệu đầu ra. Vì vậy, thông tin nameplate cần được đối chiếu trước khi lựa chọn.

Các từ khóa liên quan như Celesco Việt Nam, cảm biến dây rút Celesco, cảm biến hành trình Celesco, cảm biến kéo dây Celesco và cảm biến dịch chuyển Celesco cũng có thể được triển khai thành những trang nội dung riêng để xây dựng cụm chủ đề SEO cho thương hiệu.

Cảm biến vị trí Celesco cho hệ thống đo lường hiện đại

Với nguyên lý đo vị trí bằng dây kéo, Cảm biến vị trí Celesco mang đến một phương án đáng chú ý cho những hệ thống cần xác định hành trình tuyến tính nhưng gặp hạn chế về không gian lắp đặt. Thiết bị có thể được tích hợp trên xi lanh, bàn trượt, máy nâng, máy công trình và nhiều cơ cấu chuyển động khác.

Các dòng cảm biến dây rút Celesco, cảm biến hành trình Celesco và cảm biến dịch chuyển Celesco đặc biệt phù hợp khi nhà máy cần thu thập dữ liệu vị trí liên tục thay cho phương pháp chỉ xác định điểm đầu và điểm cuối hành trình. Việc lựa chọn đúng series, khoảng đo và tín hiệu đầu ra sẽ giúp cảm biến tương thích tốt hơn với hệ thống điều khiển hiện hữu.
