Cảm biến từ Pulsotronic – Giải pháp cảm biến từ tính cho tự động hóa công nghiệp

Cảm biến từ Pulsotronic là dòng thiết bị cảm biến được phát triển cho các hệ thống tự động hóa yêu cầu khả năng nhận biết vị trí, chuyển động hoặc trạng thái của đối tượng thông qua từ trường. Pulsotronic là thương hiệu có nguồn gốc từ Đức và hiện thuộc Phoenix Contact Group, chuyên phát triển các giải pháp cảm biến, linh kiện điện tử và công nghệ kết nối phục vụ máy móc công nghiệp, thiết bị di động và nhiều hệ thống tự động hóa chuyên dụng.

Danh mục cảm biến của Pulsotronic khá rộng, bao gồm cảm biến cảm ứng, cảm biến điện dung, cảm biến từ trở, cảm biến góc, cảm biến quang, cảm biến siêu âm, radar, cảm biến nghiêng và nhiều giải pháp cảm biến thiết kế riêng. Trong đó, Cảm biến từ Pulsotronic được sử dụng ở những vị trí cần phát hiện không tiếp xúc, tốc độ phản hồi nhanh và độ ổn định cao trong môi trường sản xuất.

Cảm biến từ Pulsotronic hoạt động như thế nào?

Cảm biến từ Pulsotronic nhận biết sự thay đổi của từ trường được tạo ra bởi nam châm hoặc bộ phận có từ tính đặt gần vùng cảm biến. Khi từ trường đạt đến mức xác định, phần tử cảm biến bên trong sẽ chuyển đổi tín hiệu từ thành tín hiệu điện để truyền về PLC, bộ điều khiển hoặc hệ thống giám sát.

Pulsotronic phát triển các dòng cảm biến dựa trên nhiều công nghệ khác nhau, trong đó có magnetoresistive – cảm biến từ trở và cảm biến dựa trên hiệu ứng Hall. Một số cảm biến từ trở Pulsotronic có khả năng làm việc ở tần số cao, thích hợp cho việc theo dõi tốc độ hoặc các chuyển động nhanh của thiết bị.

Cách đo không tiếp xúc giúp hạn chế hao mòn cơ khí so với công tắc hành trình truyền thống. Đây là một ưu điểm quan trọng khi cảm biến phải hoạt động liên tục trong máy sản xuất tự động.

Đặc điểm nổi bật của Cảm biến từ Pulsotronic

Một trong những thế mạnh của Cảm biến từ Pulsotronic là khả năng phát hiện ổn định mà không cần tiếp xúc trực tiếp với đối tượng. Điều này cho phép cảm biến được lắp tại những vị trí có tốc độ chuyển động cao hoặc khó sử dụng cơ cấu đóng cắt cơ khí.

Một số dòng cảm biến Pulsotronic có cấp bảo vệ IP67, phù hợp với môi trường công nghiệp có bụi và độ ẩm. Dải nhiệt độ làm việc của một số phiên bản từ trở có thể từ khoảng -40°C đến +85°C, giúp thiết bị thích nghi tốt với nhiều điều kiện vận hành.

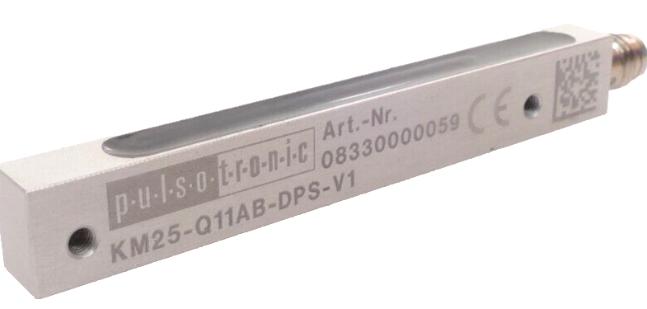

Thiết kế cảm biến cũng khá đa dạng với dạng trụ ren, dạng khối hoặc thiết kế chuyên biệt theo yêu cầu. Nhờ đó người dùng có thể lựa chọn cảm biến phù hợp với không gian lắp đặt trên máy.

Các dòng Cảm biến từ Pulsotronic phổ biến

Cảm biến từ trở Pulsotronic

Cảm biến từ trở Pulsotronic sử dụng công nghệ magnetoresistive để phát hiện sự thay đổi của từ trường. Dòng này thường được sử dụng để theo dõi chuyển động, tốc độ hoặc vị trí của các cơ cấu quay.

Một phiên bản được Pulsotronic giới thiệu có khoảng cách chuyển mạch khoảng 0,5 mm, điện áp hoạt động 4,1–6,2 VDC và tần số sử dụng lên đến 50.000 Hz. Thiết bị có thể đạt cấp bảo vệ IP67 và hoạt động trong dải nhiệt độ rộng.

Cảm biến góc từ Pulsotronic

Pulsotronic còn phát triển dòng cảm biến góc KW sử dụng nguyên lý từ tính Hall với nam châm ngoài. Thiết kế cảm biến và nam châm tách rời giúp hệ thống có khả năng chịu sai lệch cơ khí tốt hơn so với phương pháp đo tiếp xúc.

Dòng KW có thể đo góc từ 0° đến 360°, độ phân giải 12 bit và cung cấp nhiều dạng tín hiệu như điện áp analog, 4–20 mA hoặc CANopen tùy phiên bản. Một số cấu hình có khả năng đạt cấp bảo vệ lên đến IP69K tùy thiết kế cơ khí.

Một số model Cảm biến Pulsotronic tham khảo

Pulsotronic cung cấp nhiều model cho từng yêu cầu đo và cấu hình lắp đặt khác nhau. Một số mã thường được tìm thấy trong danh mục sản phẩm gồm:

KM1,5-M12MB-DNI-D-V2 – cảm biến từ trở Pulsotronic dạng trụ M12.

KM1,5-M12MB-DNI – cảm biến magnetoresistive dùng cho các ứng dụng phát hiện từ trường.

KW360-D42KN7-ANU5 – cảm biến góc từ, tín hiệu đầu ra 0,5–4,5 V.

KW360-D42KN7-ANU – cảm biến góc từ, đầu ra 1–10 V.

KW360-D42KN7-ANI – cảm biến góc từ, đầu ra 4–20 mA.

KW360-D42KN15-CANO – cảm biến góc từ hỗ trợ giao tiếp CANopen.

KW360-Q25KN10-ANU5 – cảm biến góc dạng Q25, tín hiệu điện áp analog.

KW360-Q25KN10-ANI – cảm biến góc dạng Q25, tín hiệu 4–20 mA.

Ngoài các mã trên, Pulsotronic còn có rất nhiều phiên bản cảm biến cảm ứng như KJ4-M12MB60-DPS-V2, KJ12-M18MB76-DPS-V2, KJ15-M30MN50-DPS-V2 hoặc KJ0,8-M5EB38-DPS-V1 phục vụ các ứng dụng phát hiện kim loại trong hệ thống tự động hóa.

Ứng dụng của Cảm biến từ Pulsotronic trong nhà máy

Cảm biến từ Pulsotronic có thể được lắp trong dây chuyền sản xuất để kiểm tra vị trí của xy lanh, cơ cấu trượt, bàn xoay hoặc bộ truyền động. Khi nam châm đi vào vùng nhận biết của cảm biến, tín hiệu được gửi về PLC để xác nhận trạng thái của máy.

Trong các cơ cấu quay, cảm biến từ có thể hỗ trợ phát hiện tốc độ, hướng hoặc vị trí góc. Đây là ứng dụng thường gặp trong động cơ, hộp số, trục quay và hệ thống truyền động tự động.

Cảm biến cũng được sử dụng trong thiết bị đóng gói, máy lắp ráp, hệ thống vận chuyển nội bộ, ngành ô tô và máy móc di động. Pulsotronic hiện phát triển sản phẩm cho các lĩnh vực tự động hóa, intralogistics, máy di động, đường sắt, năng lượng tái tạo và thiết bị y tế.

Vì sao Cảm biến từ Pulsotronic phù hợp cho hệ thống tự động hóa?

Điểm đáng chú ý của Cảm biến từ Pulsotronic là khả năng đo và phát hiện không tiếp xúc. Cảm biến không cần tác động cơ học trực tiếp nên giảm tình trạng mài mòn và phù hợp với những hệ thống phải đóng mở hoặc chuyển động liên tục.

Pulsotronic đồng thời có năng lực phát triển sản phẩm theo yêu cầu riêng của từng ứng dụng. Nhà sản xuất cho biết danh mục của hãng bao gồm cảm biến, linh kiện điện tử và cơ điện tử dành cho nhiều môi trường làm việc công nghiệp khác nhau.

Việc có nhiều dạng tín hiệu đầu ra như tín hiệu đóng cắt, analog, dòng điện hoặc giao tiếp CAN cũng tạo điều kiện thuận lợi khi tích hợp cảm biến vào PLC và hệ thống điều khiển hiện có.

Lựa chọn Cảm biến từ Pulsotronic phù hợp

Khi lựa chọn Cảm biến từ Pulsotronic, trước tiên cần xác định loại đối tượng cần phát hiện và nguyên lý đo phù hợp. Đối với việc phát hiện nam châm hoặc vị trí cơ cấu, cảm biến từ trở hoặc cảm biến Hall thường là lựa chọn phù hợp hơn cảm biến cảm ứng thông thường.

Tiếp theo cần kiểm tra khoảng cách phát hiện, điện áp nguồn, loại tín hiệu đầu ra, kích thước thân cảm biến và kiểu kết nối. Những yếu tố như nhiệt độ môi trường, độ rung, bụi, nước và cấp bảo vệ IP cũng cần được xem xét trước khi thay thế cảm biến trên máy.

Đối với các thiết bị đang sử dụng sẵn, nên cung cấp đầy đủ model Pulsotronic, part number, hình ảnh nhãn sản phẩm, điện áp và kiểu kết nối. Việc đối chiếu đúng mã giúp tránh nhầm giữa cảm biến từ, cảm biến cảm ứng và những dòng cảm biến có hình dạng bên ngoài tương tự.

Cảm biến từ Pulsotronic tại Việt Nam

Cảm biến từ Pulsotronic được sử dụng trong nhiều hệ thống máy móc nhập khẩu từ châu Âu và các dây chuyền tự động hóa chuyên dụng. Khi cần thay thế, doanh nghiệp nên đối chiếu chính xác model cũ và thông số kỹ thuật trước khi lựa chọn sản phẩm tương đương.

Ngoài cảm biến từ, danh mục Pulsotronic còn bao gồm cảm biến cảm ứng, cảm biến điện dung, cảm biến góc, cảm biến quang, cảm biến laser, cảm biến siêu âm, cảm biến radar, cảm biến nghiêng và nhiều hệ thống cảm biến tùy chỉnh.
