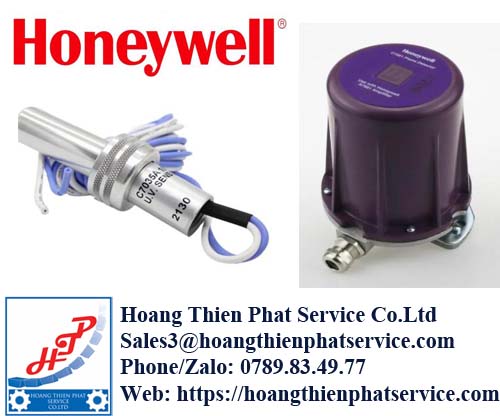

Cảm Biến Ngọn Lửa Honeywell – Giải Pháp Nhận Biết Trạng Thái Cháy Trong Hệ Thống Burner

Cảm biến ngọn lửa Honeywell là thiết bị chuyên dùng để nhận biết trạng thái cháy bên trong buồng đốt và truyền tín hiệu về hệ thống kiểm soát burner. Sản phẩm thường xuất hiện trong các hệ thống đốt gas, dầu, lò hơi, lò sấy, lò nung và thiết bị gia nhiệt công nghiệp. Thay vì chỉ kiểm tra việc đầu đốt đã được cấp nhiên liệu, cảm biến trực tiếp xác nhận ngọn lửa thực tế đã hình thành và đang được duy trì.

Trong hệ thống burner, tín hiệu từ cảm biến lửa Honeywell là một trong những dữ liệu quan trọng để bộ điều khiển quyết định tiếp tục hoặc dừng quá trình cấp nhiên liệu. Honeywell phát triển nhiều dòng đầu dò theo các phương pháp nhận biết ngọn lửa khác nhau, đặc biệt là UV, IR và thanh dò ion hóa. Việc chọn đúng series cần dựa trên loại burner, nhiên liệu, bộ điều khiển và điều kiện vận hành thực tế.

Honeywell kiểm soát ngọn lửa trong hệ thống burner như thế nào?

Một hệ thống đốt công nghiệp không chỉ cần tạo được ngọn lửa mà còn phải liên tục xác nhận ngọn lửa tồn tại trong suốt quá trình vận hành. Khi burner bắt đầu chu trình đánh lửa, hệ thống thực hiện các bước kiểm tra liên động, cấp khí, đánh lửa và mở nhiên liệu theo trình tự đã thiết lập. Sau thời điểm đánh lửa, cảm biến phải nhanh chóng nhận biết được ngọn lửa.

Tín hiệu này được truyền tới bộ điều khiển burner hoặc flame safeguard control. Khi trạng thái cháy được xác nhận, hệ thống chuyển sang giai đoạn vận hành bình thường. Nếu không nhận được tín hiệu phù hợp trong thời gian cho phép, bộ điều khiển sẽ xử lý theo logic an toàn của hệ thống.

Giai đoạn trước khi hình thành ngọn lửa

Trước khi burner đánh lửa, đầu dò ngọn lửa Honeywell phải ở trạng thái không phát hiện ngọn lửa. Điều này giúp hệ thống kiểm tra tín hiệu bất thường trước khi nhiên liệu được cấp vào buồng đốt.

Nếu bộ điều khiển nhận được tín hiệu lửa không hợp lệ ngay từ giai đoạn này, chu trình khởi động có thể bị ngăn lại. Đây là một phần quan trọng trong trình tự kiểm soát burner.

Giai đoạn đánh lửa

Sau khi hệ thống đánh lửa và cấp nhiên liệu, cảm biến bắt đầu kiểm tra sự xuất hiện của ngọn lửa. Tùy công nghệ đầu dò, thiết bị sẽ nhận biết tia UV, đặc tính bức xạ hoặc tín hiệu ion hóa của ngọn lửa.

Khi tín hiệu đạt điều kiện cần thiết, bộ điều khiển xác nhận quá trình đánh lửa thành công. Burner sau đó có thể chuyển sang chế độ hoạt động theo chương trình điều khiển.

Giai đoạn burner đang hoạt động

Công việc của cảm biến không kết thúc sau khi đánh lửa thành công. Trong toàn bộ thời gian burner vận hành, cảm biến ngọn lửa Honeywell tiếp tục theo dõi trạng thái cháy.

Khi ngọn lửa mất hoặc tín hiệu giảm xuống dưới điều kiện cho phép, hệ thống điều khiển nhận biết sự thay đổi và thực hiện trình tự bảo vệ tương ứng. Vì thế độ ổn định của tín hiệu cảm biến ảnh hưởng trực tiếp đến hoạt động của toàn bộ burner.

Ba phương pháp Honeywell sử dụng để nhận biết ngọn lửa

Không phải tất cả cảm biến Honeywell đều phát hiện ngọn lửa theo cùng một cách. Từng series được phát triển cho những nguyên lý và điều kiện vận hành cụ thể. Đây cũng là yếu tố cần kiểm tra đầu tiên khi tìm thiết bị thay thế.

Đầu dò tia cực tím UV Honeywell

Cảm biến UV Honeywell nhận biết bức xạ tử ngoại sinh ra trong quá trình cháy. Đây là nhóm sản phẩm quen thuộc trong các hệ thống burner công nghiệp và cũng là nhóm có nhiều model Honeywell được sử dụng trên thị trường.

Các series như Honeywell C7027, C7035, C7044, C7061 thuộc nhóm model thường được tìm kiếm khi cần đầu dò UV. Tuy nhiên, mỗi series có nhiều phiên bản nên model đầy đủ vẫn phải được kiểm tra trước khi lựa chọn.

Đầu dò hồng ngoại IR Honeywell

Phương pháp IR sử dụng đặc tính bức xạ hồng ngoại liên quan đến quá trình cháy để xác định trạng thái ngọn lửa. Giải pháp này phù hợp với những hệ thống có đặc tính ngọn lửa và điều kiện quan sát đáp ứng yêu cầu của cảm biến.

Đối với cảm biến quang học, hướng quan sát rất quan trọng. Đầu dò cần nhìn đúng vùng ngọn lửa cần giám sát đồng thời hạn chế ảnh hưởng của những nguồn bức xạ khác bên trong buồng đốt.

Thanh dò ngọn lửa Honeywell

Flame rod hoạt động dựa trên đặc tính ion hóa của ngọn lửa. Điện cực được bố trí tại vị trí thích hợp để nhận biết trạng thái cháy và cung cấp tín hiệu cho bộ điều khiển.

Phương pháp này thường có cấu trúc khá đơn giản nhưng phụ thuộc nhiều vào vị trí lắp điện cực, tình trạng bề mặt thanh dò và hệ thống nối đất. Khi flame rod bị bẩn hoặc đặt sai vùng ngọn lửa, tín hiệu có thể trở nên yếu hoặc không ổn định.

Nhận diện các dòng cảm biến ngọn lửa Honeywell theo series

Khi khách hàng cần thay cảm biến ngọn lửa Honeywell, việc xác định series giúp thu hẹp nhanh thiết bị cần tìm. Một số dòng thường gặp gồm:

Bảng trên dùng để định hướng nhóm sản phẩm. Trong thực tế, phía sau series thường còn các ký tự và số thể hiện phiên bản cụ thể. Khi đặt hàng nên sử dụng model đầy đủ trên tem sản phẩm thay vì chỉ cung cấp C7027, C7061 hoặc một tên series chung.

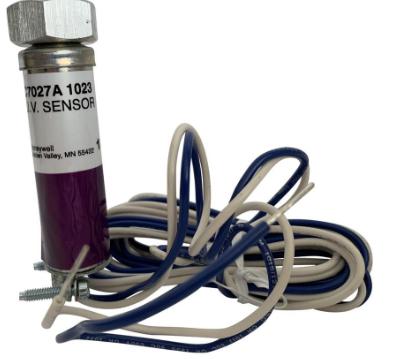

C7027 – dòng cảm biến UV Honeywell thường gặp

Honeywell C7027 là series đầu dò UV được sử dụng để phát hiện ngọn lửa trong các hệ thống burner tương thích. Thiết bị tập trung vào việc nhận biết bức xạ UV sinh ra khi nhiên liệu cháy và truyền tín hiệu về bộ kiểm soát ngọn lửa.

C7027 có nhiều biến thể phục vụ các cấu hình lắp đặt khác nhau. Khi cần thay thế, nên ghi lại toàn bộ mã trên nhãn cảm biến và mã bộ điều khiển đang kết nối để hạn chế tình trạng chọn đúng series nhưng sai phiên bản.

C7035 – đầu dò UV cho hệ thống kiểm soát burner

Honeywell C7035 cũng thuộc nhóm đầu dò UV và thường được tìm kiếm cho các hệ thống kiểm soát ngọn lửa công nghiệp. Thiết bị được bố trí sao cho vùng quan sát hướng trực tiếp vào khu vực ngọn lửa cần giám sát.

Khi kiểm tra C7035 đang sử dụng, ngoài model cần quan sát tình trạng dây dẫn, cửa nhìn và môi trường xung quanh cảm biến. Một đầu dò hoạt động tốt nhưng cửa quan sát bị bẩn vẫn có thể tạo ra tín hiệu không ổn định.

C7061 – giải pháp giám sát ngọn lửa UV Honeywell

Honeywell C7061 là một series khác thuộc nhóm cảm biến UV của Honeywell. Dòng thiết bị này được sử dụng trong các cấu hình burner và flame safeguard system phù hợp, đặc biệt khi hệ thống cần giám sát trạng thái ngọn lửa trong quá trình vận hành.

Khi lựa chọn C7061, cần kiểm tra cả bộ điều khiển đang sử dụng thay vì lựa chọn riêng đầu dò. Khả năng tương thích giữa detector và flame safeguard control là yếu tố quan trọng trong việc xác định chính xác thiết bị.

Một cảm biến Honeywell cần tương thích với những thiết bị nào?

Cảm biến ngọn lửa Honeywell là một mắt xích của hệ thống điều khiển cháy chứ không phải thiết bị vận hành độc lập. Tùy thiết kế máy, tín hiệu cảm biến có thể được xử lý bởi bộ điều khiển burner hoặc hệ thống flame safeguard chuyên dụng.

Chuỗi thiết bị của một burner có thể bao gồm bộ điều khiển đầu đốt, van gas, biến áp đánh lửa, bộ truyền động damper, công tắc áp suất và cảm biến lửa. Do đó, khi thay cảm biến cần xem xét toàn bộ cấu hình thay vì chỉ so sánh hai đầu dò có hình dạng tương tự nhau.

Những thông tin cần đọc trên cảm biến Honeywell cũ

Tem sản phẩm là nguồn dữ liệu quan trọng nhất khi cần xác định cảm biến lửa Honeywell thay thế. Model đầy đủ nên được ghi lại chính xác từng ký tự, bao gồm cả hậu tố nằm phía sau series chính.

Tiếp theo cần xác định bộ điều khiển burner đang kết nối với cảm biến. Nếu thiết bị đã mất tem hoặc ký tự không còn đọc được, có thể kiểm tra hình dạng đầu dò, đầu nối, dây cáp, vị trí lắp và model bộ điều khiển để hỗ trợ xác định sản phẩm.

Vì sao cảm biến lửa Honeywell có tín hiệu yếu?

Tín hiệu yếu không đồng nghĩa cảm biến đã hỏng. Với đầu dò UV hoặc IR, cửa quan sát bị bám bụi, muội than hoặc dầu có thể làm giảm lượng bức xạ truyền tới cảm biến. Vị trí cảm biến bị dịch chuyển sau quá trình bảo trì cũng có thể khiến vùng quan sát không còn hướng đúng vào ngọn lửa.

Đối với thanh dò lửa, bề mặt điện cực, khoảng cách với burner và tình trạng nối đất cần được kiểm tra. Ngoài ra, chất lượng ngọn lửa thực tế, áp suất nhiên liệu hoặc tỷ lệ không khí – nhiên liệu cũng có thể làm tín hiệu thay đổi.

Khi nào nên kiểm tra hoặc thay cảm biến ngọn lửa Honeywell?

Một hệ thống thường xuyên khóa burner do báo mất lửa cần được kiểm tra tổng thể trước khi kết luận cảm biến hỏng. Kỹ thuật viên nên xác nhận ngọn lửa thực tế, hệ thống đánh lửa, nguồn nhiên liệu, dây tín hiệu và tình trạng đầu dò.

Nếu cảm biến đã xuống cấp, tín hiệu không ổn định hoặc không còn đáp ứng yêu cầu của bộ điều khiển, việc thay đúng model là cần thiết. Với thiết bị đã ngừng sản xuất, model thay thế phải được đối chiếu theo tài liệu kỹ thuật và khả năng tương thích của hệ thống.

Cảm biến ngọn lửa Honeywell trong dây chuyền nhà máy

Các nhà máy sử dụng nhiệt trong quy trình sản xuất thường có nhiều hệ thống burner cần giám sát liên tục. Cảm biến ngọn lửa Honeywell có thể xuất hiện trên lò hơi tạo hơi, hệ thống gia nhiệt, lò sấy, lò nung và nhiều thiết bị đốt công nghiệp khác.

Trong môi trường sản xuất liên tục, sự cố tín hiệu cảm biến có thể khiến burner dừng và ảnh hưởng tới dây chuyền phía sau. Vì vậy việc lưu lại model cảm biến, bộ điều khiển tương thích và thông tin thiết bị thay thế giúp bộ phận bảo trì chủ động hơn khi cần xử lý sự cố.

Cách xác định đúng cảm biến ngọn lửa Honeywell cần thay thế

Để lựa chọn chính xác, trước tiên cần đọc model đầy đủ của cảm biến Honeywell cũ. Sau đó xác định công nghệ phát hiện ngọn lửa là UV, IR hay flame rod và kiểm tra model bộ điều khiển burner đang kết nối.

Không nên lựa chọn cảm biến chỉ dựa trên kích thước hoặc hình ảnh bên ngoài. Hai đầu dò Honeywell có thiết kế gần giống nhau vẫn có thể khác về nguyên lý hoạt động, điều kiện lắp đặt hoặc khả năng tương thích với bộ điều khiển.

Đối với yêu cầu báo giá, nên cung cấp ảnh tem sản phẩm, model đầy đủ, số lượng và hình ảnh vị trí lắp. Những thông tin này giúp việc đối chiếu cảm biến ngọn lửa Honeywell nhanh và chính xác hơn.

Cảm biến ngọn lửa Honeywell Việt Nam

Nhu cầu tìm cảm biến ngọn lửa Honeywell Việt Nam chủ yếu đến từ các hệ thống burner đang vận hành cần bảo trì, thay thế đầu dò cũ hoặc tìm model tương đương. Các dòng C7027, C7035, C7044, C7061 và nhiều series khác cần được xác định dựa trên cấu hình cụ thể của từng hệ thống.

Khi tìm sản phẩm, nên sử dụng đồng thời tên thiết bị và model để tăng độ chính xác, chẳng hạn C7027 Honeywell, cảm biến UV Honeywell C7061, đầu dò lửa Honeywell C7035 hoặc cảm biến ngọn lửa Honeywell cho đầu đốt. Cách triển khai này cũng giúp nội dung tiếp cận tốt hơn những tìm kiếm kỹ thuật cụ thể từ bộ phận mua hàng và bảo trì nhà máy.
