Cảm biến lực chuẩn SENSY – Thiết bị tham chiếu chính xác cho hiệu chuẩn lực
Cảm biến lực chuẩn SENSY là dòng cảm biến có độ chính xác cao được phát triển cho các hệ thống kiểm định, hiệu chuẩn máy thử lực và phòng thí nghiệm đo lường. Khác với load cell công nghiệp thông thường chủ yếu dùng để theo dõi tải, cảm biến lực chuẩn được sử dụng như một thiết bị tham chiếu nhằm xác định độ chính xác của hệ thống đo lực khác.
SENSY phát triển danh mục cảm biến lực chuẩn theo các tiêu chuẩn đo lường như ISO 376, ASTM E74 và EN 12390-4. Dải đo tiêu chuẩn của hãng trải rộng từ khoảng 200 N đến 50 MN, hỗ trợ đo lực kéo, lực nén hoặc cả hai chiều tùy từng dòng cảm biến. Một số cấu hình có thể đạt cấp chính xác ISO 376 đến Class 00.
Cảm biến lực chuẩn SENSY giữ vai trò tham chiếu trong hệ thống đo lực
Trong máy thử kéo, máy thử nén hoặc hệ thống kiểm tra vật liệu, giá trị lực hiển thị phải được xác nhận định kỳ để bảo đảm kết quả thử nghiệm nằm trong giới hạn cho phép. Cảm biến lực chuẩn SENSY có thể được đặt trực tiếp vào máy thử để so sánh lực thực tế với giá trị do hệ thống đo của máy ghi nhận.
Khi tải được tăng dần qua từng điểm hiệu chuẩn, cảm biến chuẩn tạo ra tín hiệu tương ứng với lực tác động. Kết quả từ cảm biến sau đó được đối chiếu với dữ liệu của máy cần kiểm tra. Từ sai lệch giữa hai giá trị, kỹ thuật viên có thể xác định độ tuyến tính, độ lặp lại, sai số hoặc tình trạng lệch chuẩn của hệ thống.
Phương pháp này đặc biệt quan trọng tại phòng hiệu chuẩn, trung tâm kiểm định, nhà máy sản xuất vật liệu, phòng R&D và những đơn vị sử dụng máy thử lực có yêu cầu nghiêm ngặt về truy xuất đo lường.
Tiêu chuẩn ISO 376 trên cảm biến lực chuẩn SENSY
ISO 376 là một trong những tiêu chuẩn quan trọng đối với thiết bị chuẩn lực được sử dụng để kiểm tra máy thử vật liệu một trục. SENSY thiết kế nhiều dòng cảm biến riêng cho mục đích này với các cấp chính xác Class 1, Class 0.5 và Class 00, tùy model và điều kiện hiệu chuẩn.
Một cảm biến đáp ứng ISO 376 không chỉ cần có độ chính xác cao tại một điểm tải. Thiết bị còn phải duy trì đặc tính đo ổn định khi thực hiện nhiều chu kỳ tải, thay đổi hướng lắp hoặc thay đổi mức lực trong quá trình kiểm tra.
Do đó, cảm biến lực chuẩn SENSY phù hợp với các công việc yêu cầu khả năng truy xuất kết quả đo và kiểm soát sai số chặt chẽ hơn so với load cell vận hành thông thường.
Dải đo từ lực nhỏ đến hàng chục Meganewton
Một điểm mạnh đáng chú ý của SENSY là phạm vi tải rất rộng. Danh mục cảm biến lực chuẩn của hãng bao phủ từ khoảng 0,2 kN đến 50 MN, cho phép sử dụng từ những bàn thử nhỏ trong phòng thí nghiệm đến các máy thử tải công suất cực lớn.
Ở dải tải thấp, cảm biến có thể được sử dụng để hiệu chuẩn máy thử linh kiện, vật liệu nhỏ hoặc hệ thống kiểm tra lực trong nghiên cứu. Khi tải tăng lên hàng trăm kN hoặc nhiều MN, cảm biến phù hợp với máy thử thép, kết cấu cơ khí, cáp, thiết bị nâng hoặc các hệ thống thử nén công suất lớn.
SENSY còn có kinh nghiệm chế tạo cảm biến chuẩn lực dung lượng rất cao. Hãng cho biết đã sản xuất các cảm biến ở mức 20 MN, 25 MN và 30 MN cho những hệ thống thử tải đặc biệt.

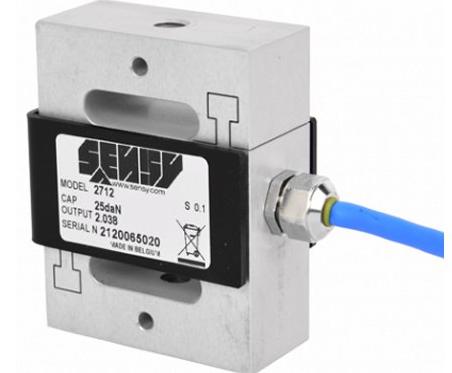

SENSY 2712-ISO cho dải lực thấp
SENSY 2712-ISO là một trong những dòng cảm biến chuẩn lực nhỏ gọn của hãng. Dòng này được thiết kế cho phép đo kéo và nén, với dải tải khoảng 0,2 kN đến 10 kN.
Thân cảm biến sử dụng hợp kim nhôm anodized nhằm giảm kích thước và khối lượng trong khi vẫn duy trì đặc tính đo cần thiết. 2712-ISO hỗ trợ các cấp ISO 376 Class 1, 0.5 và 00 tùy cấu hình hiệu chuẩn.
Đây là lựa chọn phù hợp cho phòng thí nghiệm, máy thử lực nhỏ, máy thử vật liệu và hệ thống hiệu chuẩn yêu cầu cảm biến tham chiếu có kích thước gọn. SENSY cũng cung cấp phụ kiện cơ khí để thuận tiện hơn khi chuyển đổi giữa phép thử kéo và phép thử nén.
SENSY 2715-ISO cho lực kéo và lực nén trung bình
Khi yêu cầu tải vượt quá khả năng của dòng 2712, SENSY 2715-ISO mở rộng phạm vi làm việc lên khoảng 20 kN đến 100 kN. Cảm biến sử dụng kết cấu nhỏ gọn bằng thép hợp kim; phiên bản thép không gỉ cũng có thể được cung cấp theo yêu cầu.
Thiết kế kéo và nén giúp 2715-ISO thích hợp cho các máy thử vật liệu đa năng. Một cảm biến có thể được dùng để kiểm tra cả hai hướng lực nếu cấu hình máy và hệ thống gá lắp cho phép.
Trong phòng hiệu chuẩn, dải tải 20–100 kN khá phù hợp với nhiều máy thử kéo nén được sử dụng để kiểm tra kim loại, nhựa, chi tiết cơ khí và các cụm linh kiện công nghiệp.
SENSY 3115-ISO cho hệ thống thử nén tải lớn
SENSY 3115-ISO được phát triển cho phép đo nén công suất cao. Theo danh mục hiện tại của hãng, dòng cảm biến này có phạm vi rất rộng, có thể đạt đến 50 MN tùy phiên bản.
Thiết bị phù hợp với những máy thử nén lớn, bàn thử kết cấu hoặc hệ thống kiểm định cần đặt trực tiếp cảm biến giữa hai mặt ép. Kết cấu chịu tải lớn giúp cảm biến đảm nhiệm vai trò thiết bị tham chiếu trong những ứng dụng mà load cell thông thường khó đạt được độ ổn định cần thiết.
Đây cũng là nhóm đáng chú ý đối với ngành xây dựng, thép, cơ khí nặng và các trung tâm kiểm định thiết bị tải trọng lớn.
SENSY 5105-ISO cho lực kéo và nén công suất cao
Đối với các hệ thống vừa cần đo lực kéo vừa cần đo lực nén ở tải lớn, SENSY phát triển dòng 5105-ISO. Dải tải của dòng này có thể từ khoảng 100 kN đến 50 MN.
Khả năng đo hai chiều giúp 5105-ISO phù hợp với máy thử kết cấu, thử cáp, thử thiết bị nâng, kiểm tra móc, sling và nhiều hệ thống kiểm nghiệm cơ khí công suất cao.
Đối với những bàn thử chuyên dụng, SENSY cũng có khả năng điều chỉnh thiết kế cơ khí để phù hợp với không gian lắp đặt và kích thước của máy thử.
SENSY 3115F-12390 cho máy thử bê tông
Một dòng đặc biệt trong danh mục cảm biến lực chuẩn SENSY là 3115F-12390. Sản phẩm được phát triển cho việc kiểm tra máy thử bê tông cứng theo EN 12390-4.
Phiên bản tiêu chuẩn có tải khoảng 2 MN và sử dụng nhiều cầu đo độc lập nhằm đánh giá sự phân bố lực trên bề mặt ép. SENSY cũng đề cập các phiên bản tải cao hơn 3 MN và 5 MN cho một số ứng dụng đặc biệt.
Việc kiểm tra sự đồng đều của lực ép rất quan trọng trong thử nén mẫu bê tông. Nếu lực không được phân bố đồng đều trên tiết diện mẫu, kết quả thử có thể bị ảnh hưởng dù tổng lực hiển thị trên máy vẫn đúng.
Tín hiệu mV/V và khả năng số hóa dữ liệu đo
Cảm biến lực chuẩn truyền thống của SENSY thường cung cấp tín hiệu mV/V từ cầu strain gauge. Tín hiệu này được đưa đến bộ chỉ thị hoặc thiết bị khuếch đại có độ chính xác cao trước khi chuyển thành giá trị lực.
SENSY cũng cung cấp tùy chọn giao tiếp số như USB, RS-232 và RS-485, cho phép cảm biến kết nối trực tiếp với máy tính trong một số cấu hình. Điều này giúp đơn giản hóa chuỗi đo và giảm phụ thuộc vào nhiều thiết bị điện tử trung gian.
Hãng còn có các bộ hiển thị chuyên dụng như INDI-00 và INDI-ISO376 dành riêng cho cảm biến lực chuẩn. Các thiết bị này được thiết kế để xây dựng một chuỗi đo hoàn chỉnh từ cảm biến, xử lý tín hiệu đến hiển thị giá trị lực.
Lựa chọn cảm biến lực chuẩn SENSY theo dải tải
Việc lựa chọn cảm biến cần bắt đầu từ dải lực của máy cần kiểm tra. Với tải nhỏ khoảng 0,2–10 kN có thể xem xét dòng 2712-ISO; khoảng 20–100 kN có 2715-ISO; còn những máy có tải hàng trăm kN đến nhiều MN có thể sử dụng 3115-ISO hoặc 5105-ISO tùy yêu cầu kéo, nén hay hai chiều.
Ngoài tải danh định, cần xác định cấp chính xác ISO 376 yêu cầu, hướng lực, kích thước không gian lắp đặt, kiểu gá cơ khí, tín hiệu đầu ra và thiết bị chỉ thị đi kèm.
Đối với hệ thống hiệu chuẩn, chứng chỉ calibration cũng là thành phần quan trọng. Cảm biến chuẩn chỉ thực sự phát huy vai trò tham chiếu khi toàn bộ chuỗi đo từ cảm biến, bộ chỉ thị đến quy trình sử dụng được quản lý và hiệu chuẩn phù hợp.
Cảm biến lực chuẩn SENSY cho hệ thống đo yêu cầu độ chính xác cao
Với dải tải từ vài trăm Newton đến hàng chục Meganewton, cảm biến lực chuẩn SENSY có thể đáp ứng từ máy thử nhỏ trong phòng thí nghiệm đến các hệ thống thử tải công nghiệp công suất rất lớn. Các dòng 2712-ISO, 2715-ISO, 3115-ISO, 5105-ISO và 3115F-12390 giúp người dùng lựa chọn thiết bị dựa trên lực kéo, lực nén, tải trọng và tiêu chuẩn hiệu chuẩn tương ứng.
Khả năng đáp ứng ISO 376, ASTM E74 hoặc EN 12390-4 cùng tùy chọn số hóa USB, RS-232 và RS-485 giúp cảm biến SENSY phù hợp với các hệ thống đo lực hiện đại, nơi độ chính xác, khả năng truy xuất và tính ổn định của phép đo là những yêu cầu quan trọng.
