Bơm piston Sunfab – Dòng bơm áp suất cao cho hệ thống thủy lực tải nặng

Bơm piston Sunfab là nhóm bơm thủy lực được thiết kế cho các hệ thống yêu cầu áp suất cao, lưu lượng ổn định và khả năng làm việc bền bỉ trong điều kiện tải thay đổi liên tục. Sunfab Hydraulics phát triển nhiều dòng bơm piston lưu lượng cố định phục vụ thủy lực di động và thủy lực công nghiệp, trong đó nổi bật là các series SAP, SAPT và SCP với nhiều chuẩn trục, mặt bích và dung tích khác nhau.

Khác với việc lựa chọn bơm chỉ dựa vào lưu lượng, Sunfab xây dựng từng series theo điều kiện truyền động thực tế. Bơm có thể được lắp trực tiếp lên bộ trích công suất PTO hoặc dẫn động thông qua trục trung gian. Các dòng hiện tại của hãng bao phủ dung tích từ khoảng 12 đến 130 cm³/vòng, với nhiều phiên bản đạt áp suất làm việc tối đa 400 bar.

Bơm piston Sunfab được phát triển cho những hệ thống phải làm việc nặng

Một máy thủy lực hoạt động trong vài phút mỗi ngày và một xe chuyên dụng vận hành liên tục nhiều giờ đặt ra hai yêu cầu hoàn toàn khác nhau đối với bơm.

Ở các thiết bị như xe ben, xe nâng móc, xe quét đường, xe hút chân không, xe chở bê tông hoặc cơ cấu nâng hạ, tốc độ động cơ và tải thủy lực thay đổi thường xuyên. Bơm vì vậy phải duy trì được khả năng cấp dầu ổn định trong cả vùng tốc độ thấp lẫn khi PTO quay nhanh.

Các dòng piston Sunfab được phát triển chính cho kiểu điều kiện này. Thiết kế nhỏ gọn cho phép bố trí bơm gần PTO, trong khi dải dung tích rộng giúp lựa chọn chính xác lượng dầu cần thiết thay vì sử dụng một bơm quá lớn.

Riêng dòng SCP 012–108 DIN có dải dung tích từ 12 đến 108 cm³/vòng và áp suất làm việc tối đa có thể đạt 400 bar. Sunfab xác định đây là dòng bơm lưu lượng cố định dành cho thủy lực di động yêu cầu cao về lưu lượng, áp suất, hiệu suất và kích thước lắp đặt.

SAP hướng tới trọng lượng thấp và không gian lắp đặt nhỏ

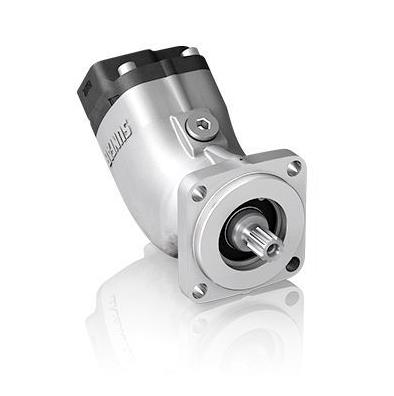

Một trong những đặc điểm dễ nhận biết của dòng SAP Sunfab là thân bơm bằng kim loại nhẹ. Đây không chỉ là yếu tố giảm khối lượng mà còn liên quan trực tiếp tới cách bơm được sử dụng trên xe chuyên dụng.

Khi thiết bị được lắp phía sau hộp số, trọng lượng của PTO, bơm, đường ống và giá đỡ đều tác động lên toàn bộ cụm truyền động. Một bơm có khối lượng thấp sẽ thuận lợi hơn khi thiết kế hệ thống có không gian giới hạn.

SAP 012–064 ISO hiện có dải dung tích từ khoảng 12,6 đến 63,6 cm³/vòng, với áp suất làm việc tối đa 400 bar. Sunfab nhấn mạnh các đặc điểm như thân kim loại nhẹ, vận hành ổn định trong toàn dải tốc độ, khả năng tản nhiệt qua vỏ và tuổi thọ được hỗ trợ bởi việc lựa chọn vật liệu cho ổ đỡ và phớt.

Điều này khiến SAP phù hợp với những hệ thống cần sự cân bằng giữa công suất thủy lực, trọng lượng và kích thước lắp đặt.

SAP và SAPT mở rộng khả năng lựa chọn lưu lượng

Trong thực tế không phải hệ thống nào cũng dừng ở mức dung tích 50 hoặc 60 cm³/vòng. Những xe chuyên dụng lớn có thể cần lưu lượng dầu cao hơn đáng kể.

Sunfab vì vậy mở rộng họ SAP bằng các phiên bản SAPT, trong đó SAPT 090 và SAPT 130 được phát triển cho những ứng dụng cần lưu lượng lớn hơn. Theo thông tin của hãng, SAP/SAPT theo chuẩn DIN và SAE có phạm vi dung tích lên đến 130 cm³/vòng; các phiên bản SAPT dung tích lớn hỗ trợ áp suất tới khoảng 300 bar.

Sự phân chia này rất quan trọng khi thiết kế hệ thống. Một xe cần tốc độ nâng cao có thể yêu cầu lưu lượng lớn nhưng không nhất thiết phải làm việc liên tục ở áp suất cực cao. Trong trường hợp đó, việc chọn đúng dung tích có thể quan trọng hơn việc chỉ tìm bơm có mức áp suất lớn nhất.

SCP tập trung nhiều hơn vào khả năng chịu tải trên trục

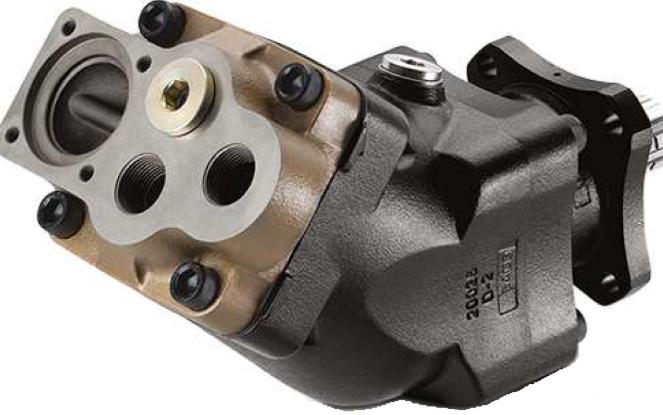

Bên cạnh SAP, SCP Sunfab là nhóm bơm piston được sử dụng nhiều trong các hệ thống cần kết cấu chắc chắn và khả năng chịu tải cơ khí cao hơn.

Điển hình là SCP 012–130 ISO. Dòng này sử dụng ổ bi côn kép được thiết kế để chịu tải trên trục và hỗ trợ khả năng vận hành ở tốc độ cao. Bơm có dải dung tích từ 12 đến 130 cm³/vòng, áp suất tối đa khoảng 400 bar và sử dụng đường thoát dầu ngoài.

Đây là khác biệt đáng chú ý khi bơm được kết nối với bộ truyền động có khả năng tạo tải hướng kính hoặc tải dọc trục đáng kể.

Sunfab cũng phát triển phiên bản SCP 012–108 SAE với trục và mặt bích theo chuẩn SAE-B và SAE-C. Dòng này có dải dung tích 12–108 cm³/vòng và có thể lắp trực tiếp lên PTO hoặc thông qua trục trung gian.

Nhờ có cả ISO, DIN và SAE, việc lựa chọn bơm có thể được thực hiện theo chuẩn cơ khí thực tế của thiết bị thay vì phải thay đổi toàn bộ cụm truyền động.

Tốc độ cao nhưng vẫn phải kiểm soát độ ồn và dao động

Khi bơm piston quay nhanh, dao động áp suất và tiếng ồn có thể tăng lên nếu hình học bên trong không được tối ưu.

Sunfab phát triển riêng dòng SAP 012–108 DIN Optimised cho những ứng dụng cần tốc độ cao hơn và mức tiếng ồn thấp hơn. Dòng này vẫn sử dụng thiết kế piston lưu lượng cố định nhưng được tối ưu đặc tính tốc độ và xung lưu lượng.

Các phiên bản dung tích nhỏ của SAP Optimised có tốc độ liên tục có thể đạt khoảng 3.000 vòng/phút, trong khi tốc độ gián đoạn có thể lên tới khoảng 3.500 vòng/phút, tùy kích thước bơm. Áp suất làm việc tối đa của dòng vẫn đạt khoảng 400 bar.

Sunfab cũng cho biết phiên bản này tạo ít tiếng ồn và ít dao động lưu lượng hơn dòng SAP tiêu chuẩn, đồng thời phù hợp với cả truyền động bằng động cơ điện trong những điều kiện thích hợp.

Vì vậy, khi một hệ thống gặp vấn đề về tiếng ồn hoặc cần tăng tốc độ dẫn động, việc đổi sang một phiên bản được tối ưu đúng mục đích có thể phù hợp hơn so với chỉ tăng kích thước bơm.

Dung tích bơm quyết định lượng dầu trên mỗi vòng quay

Thông số quan trọng nhất trên bơm piston Sunfab thường được thể hiện bằng cm³/vòng. Giá trị này cho biết lượng dầu lý thuyết mà bơm dịch chuyển sau mỗi vòng quay.

Ví dụ, với dòng SCP, các kích thước 025, 040, 056, 084 hoặc 108 thể hiện các cấp dung tích khác nhau. Khi tốc độ trục tăng, lưu lượng dầu cũng tăng tương ứng.

Dòng SCP 012–108 DIN cho thấy ở tốc độ 1.500 vòng/phút, phiên bản dung tích khoảng 12,6 cm³/vòng tạo lưu lượng lý thuyết khoảng 19 lít/phút, trong khi phiên bản 108 cm³/vòng có thể đạt khoảng 162 lít/phút.

Điều này cho thấy lựa chọn dung tích không thể tách rời tốc độ PTO. Một bơm lớn chạy quá nhanh có thể tạo ra lưu lượng vượt xa nhu cầu của van và cơ cấu chấp hành.

Ngược lại, chọn bơm quá nhỏ khiến thiết bị hoạt động chậm hoặc buộc PTO phải chạy ở tốc độ cao hơn cần thiết.

Áp suất 400 bar không có nghĩa mọi hệ thống nên vận hành liên tục ở mức này

Nhiều dòng bơm piston Sunfab có thông số áp suất tối đa lên tới 400 bar. Tuy nhiên, giá trị cực đại không nên được hiểu là mức vận hành tối ưu cho mọi hệ thống.

Áp suất thực tế được hình thành bởi tải phía sau bơm. Khi xy lanh nâng tải lớn hoặc motor thủy lực gặp mô-men cản cao, áp suất tăng. Bơm phải chịu được mức áp suất đó nhưng hệ thống vẫn cần được thiết kế với van an toàn, đường ống và các thành phần phù hợp.

Ngoài áp suất, cần kiểm tra tốc độ liên tục và tốc độ gián đoạn của từng kích thước. Các model dung tích lớn thường có giới hạn tốc độ khác với model nhỏ.

Đây là lý do Sunfab công bố bảng thông số riêng cho từng cấp dung tích thay vì đưa ra một tốc độ chung cho toàn bộ series.

Chiều quay là thông số không thể bỏ qua khi thay bơm

Bơm piston Sunfab có nhiều phiên bản quay trái hoặc quay phải.

Một bơm đúng dung tích và đúng mặt bích nhưng sai chiều quay vẫn không phải là thiết bị thay thế phù hợp. Đặc biệt với những dòng được tối ưu theo tốc độ như SCP ISO hoặc SAP Optimised, nhà sản xuất cung cấp riêng cấu hình theo chiều quay L hoặc R.

Khi kiểm tra một bơm cũ, cần đọc toàn bộ tem thay vì chỉ lấy ký hiệu như SAP 056 hoặc SCP 084.

Phần mã phía sau có thể liên quan đến trục, mặt bích, chiều quay, phớt, cổng hút – đẩy và các cấu hình lắp đặt khác. Với thiết bị đã sử dụng lâu năm, hình ảnh của trục, mặt bích và các cổng dầu cũng rất hữu ích khi cần đối chiếu bơm thay thế.

Chuẩn DIN, ISO và SAE quyết định khả năng lắp trực tiếp

Một trong những nguyên nhân thường gặp khiến bơm mới không lắp được vào máy là chọn đúng dung tích nhưng sai chuẩn cơ khí.

Sunfab cung cấp bơm piston theo nhiều chuẩn như DIN, ISO và SAE. Dòng SAP/SAPT có phiên bản DIN và SAE, trong khi SCP có các phiên bản DIN, SAE và ISO.

Mỗi chuẩn có thể khác nhau về mặt bích, trục, số lượng lỗ bắt bulông và kích thước cơ khí.

Do đó, việc thay một SCP SAE bằng một SCP ISO có cùng dung tích không đồng nghĩa hai bơm sẽ lắp trực tiếp cho nhau.

Đối với máy đang vận hành, cách an toàn hơn là xác định chính xác mã bơm cũ rồi mới kiểm tra khả năng thay thế bằng series tương đương.

Bơm piston Sunfab xuất hiện nhiều trên thiết bị thủy lực di động

Nhóm SAP Optimised được Sunfab liệt kê cho nhiều ứng dụng như xe bồn, xe hút chân không, xe bê tông, xe thu gom chất thải, xe nâng móc, xe quét đường và xe làm việc trên đường.

Điểm chung của những thiết bị này là bơm phải hoạt động trong môi trường rung động, tốc độ động cơ thay đổi và không gian lắp đặt tương đối chật.

Trên xe nâng móc hoặc xe ben, bơm cấp dầu cho xy lanh nâng. Với xe quét đường, hệ thống có thể cần dầu cho nhiều motor và cơ cấu cùng lúc. Trên xe hút chân không hoặc xe môi trường, bơm thủy lực có thể vận hành nhiều thiết bị phụ trợ trong từng giai đoạn của chu kỳ làm việc.

Vì vậy, khả năng lựa chọn nhiều dung tích và nhiều chuẩn lắp đặt của Sunfab giúp bơm piston thích nghi với nhiều loại thiết bị khác nhau mà không phải thay đổi toàn bộ thiết kế truyền động.

Bơm piston Sunfab cần được chọn theo toàn bộ hệ thống

Một model phù hợp không được xác định chỉ bằng áp suất 400 bar hoặc một con số dung tích.

Cần đồng thời kiểm tra lưu lượng yêu cầu, tốc độ PTO, chiều quay, áp suất làm việc, chuẩn mặt bích, kiểu trục, phương thức thoát dầu, nhiệt độ vận hành và chu kỳ tải của máy.

Với hệ thống cần bơm nhẹ và gọn, dòng SAP thường là nhóm đáng chú ý. Khi cần kết cấu chắc chắn và khả năng chịu tải trục tốt, các phiên bản SCP cung cấp nhiều lựa chọn hơn. Những ứng dụng cần tốc độ cao và giảm tiếng ồn có thể xem xét SAP DIN Optimised.

Chính sự phân chia rõ ràng giữa các series này giúp bơm piston Sunfab đáp ứng từ hệ thống thủy lực trên xe tải đến máy công nghiệp cố định, đồng thời duy trì khả năng lựa chọn chính xác theo công suất và cấu trúc truyền động của từng thiết bị.
