Bộ mã hóa vòng quay Leine Linde – Encoder đo tốc độ và vị trí trục công nghiệp

Bộ mã hóa vòng quay Leine Linde (Rotary Encoder Leine Linde) là thiết bị đo lường chuyển động được sử dụng để xác định tốc độ quay, chiều quay và vị trí của trục trong hệ thống máy móc công nghiệp. Sản phẩm thuộc thương hiệu Leine Linde đến từ Thụy Điển, chuyên phát triển các dòng encoder dành cho động cơ, hệ thống truyền động và dây chuyền tự động hóa có yêu cầu cao về độ tin cậy.

Bộ mã hóa vòng quay Leine Linde được ứng dụng trong nhiều ngành công nghiệp như thép, giấy, xi măng, khai khoáng, cầu trục, năng lượng và sản xuất cơ khí. Với danh mục sản phẩm đa dạng từ Incremental Encoder đến Absolute Encoder, hãng cung cấp giải pháp phản hồi chuyển động phù hợp cho cả thiết bị thông thường và hệ thống làm việc trong điều kiện khắc nghiệt.

Vai trò của bộ mã hóa vòng quay Leine Linde trong điều khiển chuyển động

Trong hệ thống truyền động, động cơ thường phải duy trì tốc độ chính xác theo yêu cầu của từng công đoạn sản xuất. Tuy nhiên, tốc độ thực tế có thể thay đổi do tải trọng, ma sát hoặc sự biến động của quá trình vận hành. Nếu không có tín hiệu phản hồi, bộ điều khiển khó xác định chính xác trạng thái chuyển động của trục.

Đối với dây chuyền có nhiều động cơ vận hành đồng thời, bộ mã hóa vòng quay còn đóng vai trò quan trọng trong việc đồng bộ chuyển động. Nhờ tín hiệu phản hồi liên tục, bộ điều khiển có thể phát hiện sai lệch tốc độ giữa các trục và thực hiện hiệu chỉnh phù hợp.

Hai công nghệ Encoder chính của Leine Linde

Incremental Encoder Leine Linde – Đo tốc độ và vị trí tương đối

Bộ mã hóa vòng quay gia tăng Leine Linde tạo ra chuỗi xung điện tương ứng với chuyển động của trục. Khi trục quay, số xung và tần số tín hiệu thay đổi theo tốc độ thực tế. Bộ điều khiển tiếp nhận tín hiệu để tính toán tốc độ, chiều quay và vị trí tương đối của cơ cấu truyền động.

Loại encoder này thường được sử dụng trong hệ thống điều khiển tốc độ động cơ, máy cán thép, băng tải và thiết bị nâng hạ. Với cấu hình tín hiệu và độ phân giải phù hợp, Incremental Encoder có thể tích hợp vào nhiều hệ thống sử dụng PLC hoặc biến tần.

Absolute Encoder Leine Linde – Xác định vị trí trục chính xác

Khác với encoder gia tăng, bộ mã hóa vòng quay tuyệt đối Leine Linde cung cấp giá trị vị trí tuyệt đối của trục. Mỗi vị trí góc được biểu diễn bằng một giá trị xác định, giúp bộ điều khiển nhận biết vị trí mà không cần cộng dồn xung từ điểm tham chiếu như encoder gia tăng.

Đối với phiên bản Multi-turn Absolute Encoder, thiết bị còn ghi nhận số vòng quay để xác định vị trí trên nhiều vòng. Công nghệ này phù hợp với các hệ thống định vị, cầu trục, máy móc tự động và những cơ cấu cần xác định vị trí sau khi cấp nguồn trở lại.

Các dòng Absolute Encoder Leine Linde có thể hỗ trợ nhiều giao thức truyền thông như SSI, EnDat, PROFIBUS, PROFINET và EtherNet/IP tùy theo model.

Những dòng bộ mã hóa vòng quay Leine Linde nổi bật

Leine Linde phát triển các dòng encoder với cấu hình cơ khí, khả năng chịu tải và phương thức truyền tín hiệu khác nhau. Một số series được sử dụng phổ biến trong các ứng dụng công nghiệp gồm:

Các series trên được đối chiếu theo danh mục và catalog kỹ thuật của Leine Linde.

Leine Linde 800 Heavy Duty – Encoder cho hệ thống truyền động công suất lớn

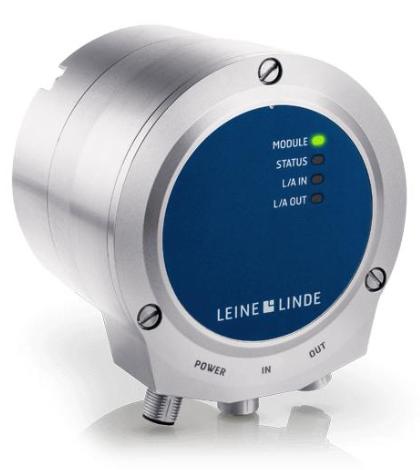

Leine Linde 900 Premium – Giải pháp phản hồi vị trí tuyệt đối

Dòng Leine Linde 900 Premium được phát triển cho những ứng dụng yêu cầu dữ liệu vị trí có độ phân giải cao và khả năng giao tiếp với bộ điều khiển công nghiệp. Encoder có thể tích hợp trong hệ thống định vị trục, máy móc tự động và các thiết bị cần kiểm soát chuyển động chính xác.

Một số phiên bản hỗ trợ giao tiếp EnDat, SSI, PROFIBUS, PROFINET, EtherNet/IP hoặc DRIVE-CLiQ. Ngoài ra, dòng sản phẩm còn có các cấu hình liên quan đến an toàn chức năng phục vụ ứng dụng đặc biệt.

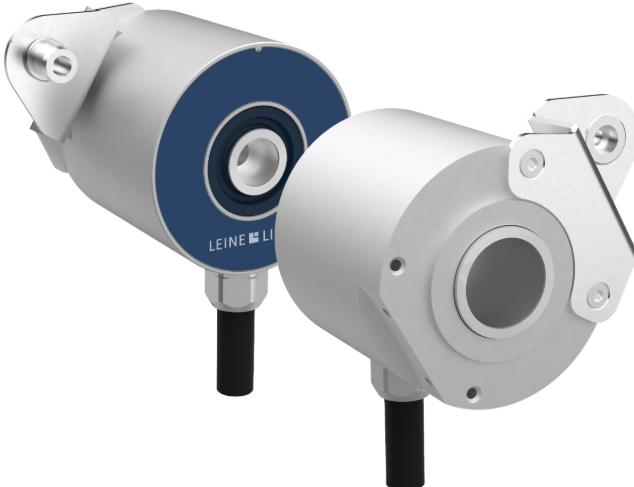

Leine Linde 2000 Bearingless – Đo chuyển động không sử dụng ổ đỡ tích hợp

Leine Linde 2000 Bearingless sử dụng giải pháp đo từ tính, được thiết kế dành cho những trục quay có đường kính lớn hoặc vị trí không thuận tiện để lắp encoder truyền thống.

Thiết kế không có ổ đỡ tích hợp giúp giảm những giới hạn cơ khí liên quan đến ổ đỡ của encoder thông thường. Dòng sản phẩm này thích hợp cho các ứng dụng đo tốc độ và vị trí trong hệ thống truyền động lớn, nơi độ bền và yêu cầu bảo trì được đặc biệt quan tâm.

Các thông số kỹ thuật cần xác định khi lựa chọn Rotary Encoder Leine Linde

Một bộ mã hóa vòng quay chỉ hoạt động hiệu quả khi cấu hình phù hợp với cả cơ cấu truyền động và hệ thống điều khiển. Những thông số cần kiểm tra gồm:

Lưu ý kỹ thuật: Các thông số trong bảng là tiêu chí lựa chọn, không phải cấu hình chung của mọi encoder Leine Linde. Khi đặt hàng cần đối chiếu mã sản phẩm hoàn chỉnh với datasheet chính hãng.

Bộ mã hóa vòng quay Leine Linde được sử dụng ở đâu?

Dây chuyền cán thép và luyện kim

Trong công nghiệp thép, hệ thống cán sử dụng nhiều động cơ và trục truyền động phải hoạt động đồng bộ. Bộ mã hóa vòng quay Leine Linde cung cấp tín hiệu tốc độ để bộ điều khiển theo dõi chuyển động của từng trục. Khi có sự chênh lệch vận tốc, hệ thống có thể thực hiện điều chỉnh nhằm duy trì quá trình cán ổn định.

Hệ thống sản xuất giấy

Ở các dây chuyền sản xuất giấy, encoder được sử dụng để đo tốc độ trục cuốn, trục kéo và những cơ cấu truyền động liên quan. Tín hiệu phản hồi hỗ trợ duy trì sự phối hợp vận tốc giữa các công đoạn, hạn chế hiện tượng giấy bị kéo căng hoặc đứt do mất đồng bộ.

Cầu trục, tời nâng và thiết bị nâng hạ

Bộ mã hóa vòng quay Leine Linde được tích hợp trong hệ thống nâng hạ nhằm theo dõi tốc độ hoặc vị trí của cơ cấu chuyển động. Với các ứng dụng cần xác định hành trình nâng, dữ liệu encoder hỗ trợ hệ thống điều khiển xác định vị trí và giới hạn chuyển động.

Đối với hệ thống có yêu cầu an toàn cao, cần sử dụng phiên bản encoder được chứng nhận phù hợp và kết hợp bộ điều khiển an toàn theo thiết kế của máy.

Ngành khai khoáng và xi măng

Các thiết bị như băng tải, máy nghiền, động cơ công suất lớn và hệ thống vận chuyển nguyên liệu thường làm việc trong môi trường nhiều bụi, rung động và tải cơ khí thay đổi. Encoder Leine Linde giúp giám sát tốc độ trục, hỗ trợ kiểm soát trạng thái hoạt động và phát hiện những thay đổi bất thường trong quá trình vận hành.

Khả năng kết nối bộ mã hóa vòng quay Leine Linde với PLC và biến tần

Trong hệ thống tự động hóa, tín hiệu từ encoder phải tương thích với bộ điều khiển để đảm bảo dữ liệu được tiếp nhận chính xác. Với Incremental Encoder, tín hiệu xung thường được đưa vào bộ đếm tốc độ cao hoặc module đọc encoder của PLC. Đối với hệ thống biến tần điều khiển vector vòng kín, encoder cung cấp thông tin phản hồi giúp cải thiện khả năng điều khiển tốc độ.

Absolute Encoder sử dụng phương thức truyền dữ liệu vị trí phù hợp với giao thức được tích hợp trên thiết bị. Việc lựa chọn encoder có cùng chuẩn truyền thông với PLC hoặc bộ điều khiển chuyển động giúp đơn giản hóa quá trình kết nối và cấu hình hệ thống.

Thay thế bộ mã hóa vòng quay Leine Linde trong nhà máy

Khi encoder gặp lỗi, bộ phận bảo trì thường cần thay thế nhanh để hạn chế thời gian dừng dây chuyền. Tuy nhiên, không nên lựa chọn encoder thay thế chỉ dựa trên hình dáng hoặc tên series.

Hai sản phẩm cùng thuộc dòng Leine Linde 800 có thể khác nhau về đường kính trục, dạng tín hiệu, số xung, điện áp nguồn hoặc kiểu đầu nối. Nếu những thông số này không tương thích, thiết bị mới có thể không truyền được tín hiệu chính xác đến bộ điều khiển.

Để xác định đúng encoder thay thế, cần kiểm tra model, part number, ảnh nhãn thiết bị và catalog kỹ thuật. Trường hợp mã cũ đã ngừng sản xuất, có thể đối chiếu với dòng sản phẩm hiện hành để tìm phương án tương đương về cơ khí và tín hiệu.

Bộ mã hóa vòng quay Leine Linde – Giải pháp phản hồi chuyển động cho nhà máy

Với danh mục từ encoder nhỏ gọn đến encoder chịu tải nặng, bộ mã hóa vòng quay Leine Linde đáp ứng nhiều nhu cầu đo tốc độ và vị trí trong hệ thống truyền động công nghiệp. Sản phẩm phù hợp với các dây chuyền cần tín hiệu phản hồi ổn định, khả năng vận hành lâu dài và cấu hình linh hoạt theo yêu cầu thực tế.

Việc lựa chọn đúng model Rotary Encoder Leine Linde không chỉ giúp duy trì độ chính xác trong điều khiển mà còn hỗ trợ giảm rủi ro ngừng máy, nâng cao khả năng giám sát và tối ưu hiệu quả vận hành thiết bị.
