Bộ hiển thị thước quang Magnescale – Digital Readout chính xác cho máy công cụ

Bộ hiển thị thước quang Magnescale là thiết bị Digital Readout (DRO) dùng để tiếp nhận tín hiệu từ thước đo tuyến tính hoặc cảm biến vị trí Magnescale và hiển thị giá trị dịch chuyển dưới dạng số. Thiết bị được sử dụng phổ biến trên máy tiện, máy phay, máy mài, máy doa, máy khoan, máy đo và nhiều hệ thống cơ khí chính xác trong nhà máy.

Trong thực tế bảo trì máy công cụ, nhu cầu tìm bộ hiển thị Magnescale thường phát sinh khi màn hình cũ bị hỏng, mất một kênh đo, cần bổ sung thêm trục hoặc model đang sử dụng đã ngừng sản xuất. Việc chọn thiết bị thay thế không đơn giản là tìm một bộ hiển thị có cùng số trục. Model thước, chuẩn tín hiệu, độ phân giải và giao diện kết nối đều phải được kiểm tra để đảm bảo hệ thống hoạt động chính xác.

Bộ hiển thị Magnescale hoạt động như thế nào?

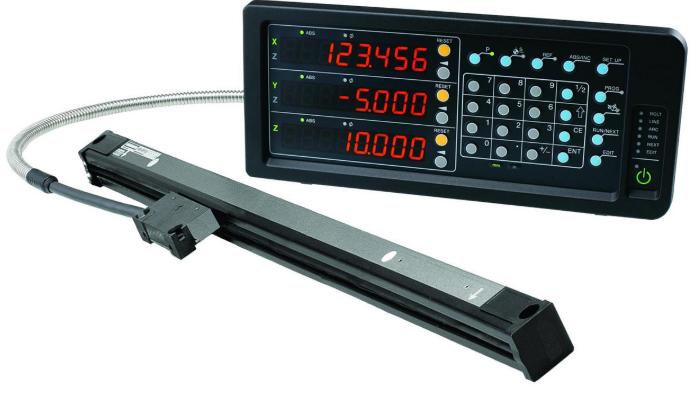

Một hệ thống đo vị trí Magnescale cơ bản gồm thước đo được lắp trên trục chuyển động của máy, đầu đọc hoặc cảm biến, dây tín hiệu và bộ hiển thị kỹ thuật số. Khi bàn máy hoặc cơ cấu chuyển động thay đổi vị trí, hệ thống đo ghi nhận lượng dịch chuyển và truyền tín hiệu về bộ hiển thị. Giá trị này được xử lý và thể hiện trực tiếp trên màn hình để người vận hành theo dõi tọa độ.

Ví dụ trên máy phay, thước được lắp theo các trục X, Y và Z. Khi bàn máy di chuyển, người vận hành có thể quan sát trực tiếp tọa độ của từng trục trên màn hình Magnescale. Trên máy tiện, hệ thống giúp theo dõi vị trí dịch chuyển phục vụ quá trình kiểm soát kích thước và thao tác gia công.

Ưu điểm của phương pháp này là những máy công cụ cơ truyền thống vẫn có thể được bổ sung khả năng đọc tọa độ kỹ thuật số mà không nhất thiết phải chuyển đổi toàn bộ máy thành CNC. Đây là lý do hệ thống DRO vẫn được sử dụng rộng rãi trên nhiều máy tiện, máy phay và máy mài đang hoạt động tại nhà máy.

Các dòng bộ hiển thị thước quang Magnescale

Magnescale phát triển nhiều dòng bộ hiển thị phục vụ các yêu cầu khác nhau về số trục, chức năng và ứng dụng. Trong nhóm Digital Readout có thể gặp các series như LH70, LH71, LH71A, LH72, LY71 và LY72.

Magnescale LH70 là dòng bộ hiển thị đa chức năng dành cho máy công cụ, với các phiên bản theo số lượng trục như LH70-1, LH70-2 và LH70-3. Đây là lựa chọn phù hợp cho các hệ thống cần hiển thị một, hai hoặc ba trục trên máy gia công.

Magnescale LH71 cũng có nhiều cấu hình số trục và được trang bị các chức năng hỗ trợ đo vị trí, thiết lập tọa độ và vận hành máy công cụ. Khi tìm LH71 để thay cho thiết bị đang sử dụng, cần xác định chính xác hậu tố model cũng như loại thước kết nối với bộ hiển thị.

Magnescale LH71A là một model khác thường được quan tâm trong các hệ thống Digital Readout. Với những máy đã sử dụng lâu năm, câu hỏi quan trọng không chỉ là còn mua được LH71A hay không mà còn là model nào có thể thay thế mà vẫn giữ lại hệ thống thước hiện hữu.

Magnescale LH72 được phát triển hướng đến ứng dụng máy tiện. Trong khi đó, LY71 và LY72 phù hợp với các ứng dụng đo lường cần những chức năng và khả năng giao tiếp tương ứng. Vì vậy, không nên mặc định tất cả bộ hiển thị Magnescale đều có thể sử dụng thay thế lẫn nhau.

Thông số cần kiểm tra trước khi chọn bộ hiển thị Magnescale

Đối với khách hàng nhà máy, thông số quan trọng nhất không phải chỉ là kích thước màn hình hay hình thức bên ngoài. Khả năng tương thích với hệ thống đang sử dụng mới quyết định bộ hiển thị có thể lắp và vận hành hay không.

Đặc biệt với máy Nhật cũ hoặc máy đã retrofit nhiều lần, cấu hình hiện tại có thể khác với cấu hình nguyên bản. Trong trường hợp này, kiểm tra trực tiếp tem của bộ hiển thị và thước đang lắp trên máy thường đáng tin cậy hơn việc chỉ tìm theo model máy.

Bộ hiển thị Magnescale có dùng được với thước cũ không?

Đây là một trong những câu hỏi quan trọng nhất khi nhà máy cần thay bộ hiển thị nhưng muốn tiếp tục sử dụng thước hiện tại. Câu trả lời phụ thuộc vào model thước, chuẩn tín hiệu, độ phân giải, connector và khả năng hỗ trợ của bộ hiển thị mới.

Một số hệ thống Digital Readout của Magnescale có thể làm việc với các dòng thước hoặc cảm biến như GB-ER, SJ700A, PL20C và các series tương ứng. Tuy nhiên, danh sách tương thích phải được kiểm tra theo từng model cụ thể. Việc hai thiết bị cùng mang thương hiệu Magnescale không đồng nghĩa chúng có thể kết nối trực tiếp với nhau.

Khi cần xác định khả năng tương thích, nên bắt đầu từ model thước đang sử dụng rồi kiểm tra ngược về bộ hiển thị phù hợp. Cách làm này đặc biệt quan trọng khi model DRO cũ đã ngừng sản xuất và nhà máy cần tìm một model thế hệ mới để thay thế.

Ứng dụng của bộ hiển thị Magnescale trong nhà máy

Trên máy phay, hệ thống DRO giúp hiển thị tọa độ của bàn máy theo từng trục, hỗ trợ người vận hành xác định vị trí gia công và kiểm soát lượng dịch chuyển. Đối với máy phay cơ, việc bổ sung thước và bộ hiển thị kỹ thuật số có thể giúp thao tác thuận tiện hơn so với chỉ sử dụng du xích cơ khí.

Trên máy tiện, bộ hiển thị được sử dụng để theo dõi vị trí dịch chuyển trong quá trình gia công. Một số dòng Magnescale được thiết kế với các chức năng dành riêng cho ứng dụng tiện, giúp người vận hành kiểm soát tọa độ trực quan hơn.

Với máy mài, khả năng theo dõi những thay đổi vị trí nhỏ đặc biệt hữu ích trong các công đoạn cần kiểm soát lượng dịch chuyển chính xác. Hệ thống cũng có thể được ứng dụng trên máy doa, máy khoan, bàn đo, đồ gá kiểm tra và các thiết bị đo vị trí trong dây chuyền sản xuất.

Thay bộ hiển thị Magnescale cũ: cần kiểm tra cả hệ thống

Khi một bộ hiển thị Magnescale đã hoạt động nhiều năm và cần thay thế, sai lầm phổ biến là tìm model mới chỉ dựa trên số trục. Chẳng hạn, bộ cũ là loại 2 trục thì lựa chọn ngay một bộ Magnescale 2 trục khác. Cách chọn này tiềm ẩn rủi ro vì tín hiệu từ thước cũ có thể không phù hợp với đầu vào của thiết bị mới.

Phương án an toàn hơn là xác định đầy đủ model bộ hiển thị cũ, model từng thước đang sử dụng, số trục, loại connector và yêu cầu vận hành của máy. Sau đó mới đối chiếu model hiện hành hoặc phương án chuyển đổi phù hợp.

Nếu không còn tài liệu kỹ thuật của máy, nhà máy có thể chụp nameplate của bộ hiển thị và thước. Hình ảnh mặt sau bộ hiển thị và đầu connector cũng rất hữu ích khi cần xác định cấu hình thực tế.

Bộ hiển thị không lên số có phải đã hỏng?

Không phải mọi trường hợp mất hiển thị tọa độ đều có nghĩa bộ DRO đã hỏng. Hệ thống đo vị trí gồm nhiều thành phần nên lỗi có thể xuất hiện ở thước, dây tín hiệu, connector, nguồn cấp hoặc chính bộ hiển thị.

Nếu chỉ một trục mất tín hiệu trong khi các trục khác vẫn hoạt động, kỹ thuật viên nên kiểm tra đường tín hiệu và thước của trục đó trước. Nếu toàn bộ màn hình không hoạt động, cần kiểm tra nguồn và bộ hiển thị. Việc khoanh vùng nguyên nhân trước khi đặt mua thiết bị mới giúp tránh trường hợp thay bộ hiển thị nhưng lỗi thực tế vẫn còn trên máy.

Cách gửi yêu cầu báo giá Magnescale để kiểm tra nhanh model

Khi cần mua bộ hiển thị thước quang Magnescale mới hoặc tìm model thay thế, khách hàng nên gửi mã sản phẩm đầy đủ thay vì chỉ gửi tên thương hiệu. Với thiết bị đang lắp trên máy, nên bổ sung hình ảnh để việc đối chiếu chính xác hơn.

Thông tin nên có gồm model bộ hiển thị, model thước, số lượng cần mua, số trục đang sử dụng và hình ảnh nameplate. Trường hợp model cũ không còn sản xuất, cần kiểm tra thêm giải pháp thay thế và khả năng tiếp tục sử dụng thước hiện tại.

Các model Magnescale thường được tìm kiếm

Những mã sản phẩm liên quan đến nhóm bộ hiển thị Digital Readout có thể bao gồm Magnescale LH70-1, LH70-2, LH70-3, LH71-1, LH71-2, LH71-3, LH71A, LH72, LY71 và LY72. Khi tìm theo model cụ thể, nên giữ nguyên mã sản phẩm trong tiêu đề, mô tả và nội dung trang để người dùng kỹ thuật dễ tìm đúng thiết bị.

Tư vấn và báo giá bộ hiển thị thước quang Magnescale

Đối với nhu cầu mua mới, thay thế thiết bị hỏng hoặc tìm model tương đương, việc xác định đúng cấu hình ngay từ đầu giúp giảm thời gian trao đổi và hạn chế rủi ro đặt sai sản phẩm.

Khách hàng cần báo giá bộ hiển thị Magnescale có thể cung cấp model và số lượng. Nếu cần thay thế thiết bị đang hoạt động trên máy, nên gửi thêm ảnh tem bộ hiển thị, model thước và hình ảnh connector để kiểm tra khả năng tương thích trước khi lựa chọn.
