Bộ điều khiển vị trí Pora – Giải pháp kiểm soát vị trí vật liệu chính xác

Bộ điều khiển vị trí Pora là thiết bị được sử dụng trong các hệ thống tự động căn chỉnh vị trí vật liệu trên dây chuyền sản xuất. Sản phẩm thuộc hệ thống Position Control của Pora Electric Machinery – thương hiệu đến từ Hàn Quốc, tập trung vào các giải pháp điều khiển vị trí, điều khiển lực căng và thiết bị hỗ trợ cho dây chuyền vật liệu dạng cuộn.

Trong các dây chuyền xử lý màng film, giấy, bao bì, vải, tấm kim loại hoặc những vật liệu chạy liên tục, hiện tượng lệch biên có thể ảnh hưởng trực tiếp đến công đoạn cuộn, cắt và in. Bộ điều khiển vị trí Pora tiếp nhận tín hiệu từ cảm biến, xác định mức độ sai lệch và phối hợp với cơ cấu chấp hành để đưa vật liệu trở về vị trí cài đặt.

Hệ thống điều khiển vị trí Pora hoạt động như thế nào?

Hệ thống Position Control Pora có thể được triển khai theo các phương án EPC – Edge Position Control hoặc CPC – Center Position Control tùy theo yêu cầu kiểm soát cạnh hoặc tâm của vật liệu. Pora cung cấp đồng bộ nhiều thành phần như bộ khuếch đại vị trí, cảm biến, bộ điều khiển, cơ cấu chấp hành bằng động cơ, xi lanh thủy lực và hệ thống dẫn hướng.

Trong quá trình máy vận hành, cảm biến liên tục giám sát vị trí thực tế của vật liệu. Khi phát hiện vật liệu lệch khỏi vị trí thiết lập, tín hiệu được truyền về bộ điều khiển vị trí Pora để xử lý. Bộ điều khiển sau đó tạo tín hiệu điều chỉnh cho actuator hoặc hệ thống thủy lực, giúp cơ cấu dẫn hướng dịch chuyển theo hướng cần thiết.

Quá trình này diễn ra liên tục nhằm duy trì vật liệu ở đúng vị trí trong suốt quá trình sản xuất. Nhờ đó, doanh nghiệp có thể hạn chế tình trạng cuộn không đều, sai vị trí in, sai đường cắt hoặc vật liệu bị dịch chuyển ngoài phạm vi cho phép.

Bộ điều khiển EPC Pora cho dây chuyền vật liệu dạng cuộn

EPC là một trong những ứng dụng quan trọng của dòng bộ điều khiển vị trí Pora. Hệ thống tập trung theo dõi cạnh của màng, giấy, vải hoặc vật liệu dạng dải và điều chỉnh khi cạnh vật liệu bị lệch khỏi đường chuẩn.

Giải pháp này phù hợp cho cả công đoạn unwinding – xả cuộn và winding – thu cuộn, đồng thời có thể kết hợp với các cụm guide roller trên dây chuyền. Tài liệu sản phẩm Pora cũng cho thấy hệ thống dẫn hướng được ứng dụng để đưa vật liệu về vị trí chính xác trước công đoạn in hoặc cắt.

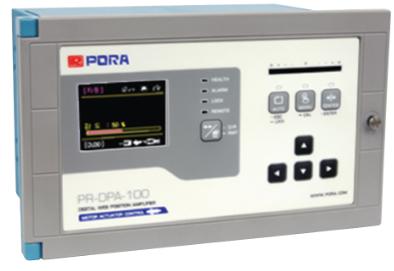

Một số hệ thống sử dụng cơ cấu chấp hành bằng động cơ điện thay cho thủy lực. Chẳng hạn PR-DPA-100.A được mô tả là bộ điều khiển actuator động cơ kỹ thuật số, hướng tới khả năng vận hành nhanh, tránh vấn đề rò rỉ dầu và tích hợp chức năng cảnh báo, bảo vệ trong quá trình hoạt động.

Các model bộ điều khiển vị trí Pora

Pora phát triển nhiều model phục vụ các cấu hình máy và phương thức điều khiển khác nhau. Một số mã sản phẩm có thể tham khảo gồm:

PR-DPA-100.A – Bộ điều khiển vị trí sử dụng cơ cấu chấp hành động cơ kỹ thuật số.

PR-DPA-100L.A – EPC Controller Pora, sử dụng trong hệ thống căn chỉnh vị trí vật liệu.

PR-DPA-200 – Bộ điều khiển EPC/Motor cho hệ thống Position Control.

PR-DPA-150.A – Bộ điều khiển EPC sử dụng trong cấu hình điều khiển thủy lực.

PR-DPA-250 – EPC Controller cho hệ thống hydraulic position control.

PR-DPA-150L.A – Bộ điều khiển vị trí thuộc nhóm EPC/Hydraulic.

PR-102UE – Bộ điều khiển EPC Pora.

PR-102B – EPC Controller dùng cho hệ thống căn chỉnh biên tự động.

PR-102A – Bộ điều khiển vị trí thuộc hệ thống EPC.

PR-102L – Bộ điều khiển EPC cho các cấu hình máy phù hợp.

Ngoài ra, danh mục Position Control còn xuất hiện các dòng PR-MES-15W, PR-MES-40W, PR-MED-15W, PR-MED-40W và nhiều thiết bị hỗ trợ khác.

Bộ khuếch đại vị trí Pora PR-DPA Series

Bên cạnh các bộ điều khiển EPC, Pora còn có dòng Digital Strip Position Amplifier dành cho việc giám sát và điều khiển vị trí vật liệu dạng dải.

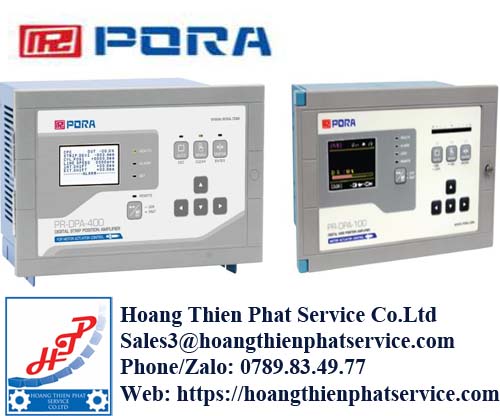

Một số model tiêu biểu gồm PR-DPA-400, PR-DPA-450/450C và PR-DPA-550. Trên màn hình thiết bị có thể hiển thị các thông tin vận hành liên quan đến độ lệch của dải vật liệu, vị trí cylinder và các giá trị điều khiển khác tùy phiên bản.

Thiết kế dạng bộ điều khiển công nghiệp với màn hình và phím thao tác trực tiếp giúp người vận hành thuận tiện theo dõi trạng thái hệ thống, thiết lập thông số và kiểm tra cảnh báo.

Điểm nổi bật của bộ điều khiển vị trí Pora

Khả năng điều chỉnh tự động giúp bộ điều khiển vị trí Pora phù hợp với các dây chuyền chạy liên tục, nơi độ lệch nhỏ của vật liệu cũng có thể ảnh hưởng đến sản phẩm đầu ra. Hệ thống có thể kết hợp nhiều loại cảm biến như cảm biến quang, cảm biến hồng ngoại, cảm biến siêu âm, cảm biến cảm ứng và các giải pháp phát hiện vị trí khác tùy cấu hình.

Việc kết hợp controller, sensor và actuator thành một hệ thống hoàn chỉnh giúp giảm thao tác điều chỉnh thủ công. Đặc biệt với những dây chuyền tốc độ cao, khả năng phát hiện và hiệu chỉnh liên tục hỗ trợ duy trì độ ổn định của quá trình sản xuất.

Pora đồng thời phát triển cả giải pháp sử dụng motor actuator và hydraulic actuator, tạo điều kiện lựa chọn cấu hình phù hợp với máy hiện hữu.
