Bộ Điều Khiển Đầu Đốt Siemens – Giải Pháp Điều Khiển Burner Công Nghiệp

Bộ Điều Khiển Đầu Đốt Siemens là thiết bị chuyên dụng thực hiện các chức năng điều khiển trình tự khởi động, đánh lửa, giám sát ngọn lửa và dừng an toàn của hệ thống burner sử dụng khí hoặc nhiên liệu lỏng. Trong hệ thống lò hơi, lò sấy và lò nung công nghiệp, bộ điều khiển đóng vai trò trung tâm khi tiếp nhận trạng thái từ các thiết bị an toàn, kiểm soát quá trình cấp nhiên liệu và phối hợp với cảm biến ngọn lửa để duy trì quá trình vận hành ổn định.

Danh mục Bộ Điều Khiển Đầu Đốt Siemens khá rộng với các dòng LME, LMO, LGB, LFL, LAL và hệ thống quản lý burner LMV. Tùy từng series, thiết bị có thể được sử dụng cho đầu đốt gas, đầu đốt dầu, burner một cấp, hai cấp hoặc hệ thống điều chế công suất. Vì vậy khi thay thế bộ điều khiển Siemens cũ, model đầy đủ trên nhãn thiết bị là thông tin đặc biệt quan trọng.

Bộ Điều Khiển Đầu Đốt Siemens kiểm soát những gì trong burner?

Trong một hệ thống burner công nghiệp, quá trình đốt không đơn giản chỉ là cấp điện cho van gas và bộ đánh lửa. Các bước phải được thực hiện theo một trình tự xác định nhằm đảm bảo điều kiện vận hành trước khi nhiên liệu được đưa vào buồng đốt. Bộ Điều Khiển Đầu Đốt Siemens được thiết kế để quản lý chuỗi hoạt động này và xử lý tín hiệu từ các thiết bị liên quan.

Khi nhận lệnh khởi động, bộ điều khiển kiểm tra các điều kiện cho phép của hệ thống, sau đó thực hiện các bước theo chương trình được thiết lập cho từng loại burner. Quạt gió, cơ cấu điều chỉnh gió, bộ đánh lửa, van nhiên liệu và cảm biến ngọn lửa được phối hợp theo trình tự. Nếu tín hiệu ngọn lửa không xuất hiện trong khoảng thời gian an toàn hoặc tín hiệu bất thường được phát hiện, hệ thống có thể chuyển sang trạng thái khóa nhằm ngăn nhiên liệu tiếp tục được cấp.

Đây chính là lý do Bộ Điều Khiển Đầu Đốt Siemens thường xuất hiện trong các burner của lò hơi, lò công nghiệp, máy sấy, thiết bị gia nhiệt và nhiều hệ thống combustion control.

Nhóm Siemens LME – Dòng điều khiển burner được sử dụng phổ biến

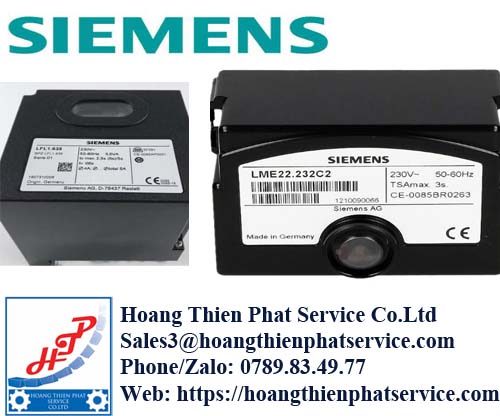

Bộ điều khiển Siemens LME21

Siemens LME21 thuộc nhóm bộ điều khiển dành cho đầu đốt gas. Dòng thiết bị này thường được sử dụng trên burner công suất nhỏ và trung bình, nơi cần một bộ điều khiển thực hiện trình tự khởi động và giám sát ngọn lửa tự động.

LME21 có nhiều biến thể nên khi tìm thiết bị thay thế cần sử dụng nguyên model, chẳng hạn dạng LME21.xxx thay vì chỉ xác định LME21. Những ký tự phía sau liên quan đến cấu hình và thông số của từng phiên bản.

Bộ điều khiển Siemens LME22

Siemens LME22 cũng là một dòng quan trọng trong danh mục Bộ Điều Khiển Đầu Đốt Siemens. Thiết bị được phát triển cho burner gas cưỡng bức và có thể phối hợp với những thiết bị ngoại vi của hệ thống đốt để quản lý quá trình khởi động cũng như giám sát ngọn lửa.

Các mã LME22 thường xuất hiện trên nhiều hệ thống burner công nghiệp. Khi cần báo giá LME22, nên chụp rõ toàn bộ nhãn sản phẩm vì cùng một series có thể tồn tại nhiều phiên bản khác nhau.

Bộ điều khiển Siemens LME23

Dòng Siemens LME23 tiếp tục mở rộng lựa chọn trong series LME. Thiết bị có nhiệm vụ quản lý burner và giám sát quá trình hình thành ngọn lửa theo chương trình vận hành được thiết kế cho từng cấu hình.

Các dòng LME21, LME22 và LME23 vì vậy có thể được triển khai thành những nhóm từ khóa phụ bên trong bài Bộ Điều Khiển Đầu Đốt Siemens, giúp khách hàng tìm theo model dễ tiếp cận nội dung hơn.

Siemens LME7 cho hệ thống đầu đốt công nghiệp

Một nhóm đáng chú ý khác là Bộ Điều Khiển Đầu Đốt Siemens LME7. Đây là nền tảng điều khiển dựa trên vi xử lý dành cho các ứng dụng burner có yêu cầu điều khiển cao hơn. Dòng sản phẩm được Siemens phát triển cho burner cưỡng bức công suất trung bình đến lớn và có thể sử dụng trong các cấu hình nhiều cấp hoặc điều chế.

Các series có thể gặp gồm:

LME71 – LME72 – LME73 – LME75 – LME76.

LME7 có thể kết hợp với nhiều giải pháp phát hiện ngọn lửa khác nhau tùy cấu hình hệ thống. Điều này giúp dòng sản phẩm phù hợp với nhiều burner sử dụng nhiên liệu khí hoặc lỏng và các thiết bị xử lý nhiệt công nghiệp.

Bộ quản lý đầu đốt Siemens LMV

Nếu LME tập trung vào burner control thì Siemens LMV được phát triển theo hướng một hệ thống quản lý đầu đốt tích hợp. LMV có thể kết hợp nhiều chức năng điều khiển burner trong một nền tảng, đặc biệt phù hợp với các hệ thống cần quản lý tỷ lệ nhiên liệu – không khí và điều chế công suất.

Những dòng thường được nhắc đến gồm Siemens LMV2, LMV3 và LMV5. Hệ thống có khả năng phối hợp với actuator Siemens và các thiết bị giám sát ngọn lửa để hình thành giải pháp điều khiển burner đồng bộ.

Siemens LMV2 và LMV3

LMV2 và LMV3 được sử dụng cho nhiều hệ thống burner yêu cầu quản lý trình tự đốt kết hợp điều khiển các cơ cấu truyền động. Việc tích hợp nhiều chức năng vào cùng một nền tảng giúp giảm số lượng thiết bị điều khiển rời trong tủ điện.

Đối với nhu cầu thay thế, cần xác định chính xác mã LMV đang lắp đặt cùng những actuator và cảm biến liên quan. Không nên lựa chọn thiết bị chỉ dựa trên tên series LMV2 hoặc LMV3.

Siemens LMV5

Siemens LMV5 hướng đến những hệ thống burner và boiler management có yêu cầu điều khiển phức tạp hơn. Thiết bị có thể đóng vai trò trung tâm trong hệ thống quản lý quá trình cháy, phối hợp giữa nhiên liệu, lượng không khí cấp và trạng thái ngọn lửa.

Đối với lò hơi hoặc burner công suất lớn, LMV5 là một trong những dòng Bộ Điều Khiển Đầu Đốt Siemens đáng chú ý khi xây dựng giải pháp điều khiển combustion.

Những dòng điều khiển đầu đốt Siemens thế hệ trước

Ngoài LME và LMV, thị trường công nghiệp vẫn còn rất nhiều hệ thống đang vận hành các dòng Siemens thế hệ trước. Do tuổi thọ của lò hơi và lò công nghiệp thường khá dài, nhu cầu tìm thiết bị thay thế cho những model này vẫn xuất hiện.

Siemens LFL

Siemens LFL là dòng burner control quen thuộc trên các hệ thống burner gas, dầu hoặc burner nhiên liệu kép. Một số thiết bị thuộc series này vẫn được tìm kiếm để phục vụ bảo trì các hệ thống burner đang vận hành.

Các model thường được tìm theo dạng LFL1.xxx, vì vậy cần giữ nguyên toàn bộ phần mã phía sau khi yêu cầu thay thế.

Siemens LAL

Siemens LAL được sử dụng trong các ứng dụng điều khiển đầu đốt nhiên liệu lỏng. Đây cũng là dòng sản phẩm xuất hiện trên nhiều burner và lò hơi thế hệ trước.

Khi hệ thống đang sử dụng LAL và cần chuyển sang thiết bị khác, việc kiểm tra sơ đồ điện, trình tự hoạt động và các thiết bị ngoại vi là cần thiết thay vì tự động thay bằng một model có hình dạng tương tự.

Siemens LGB

Dòng Siemens LGB được sử dụng cho nhiều đầu đốt gas công suất nhỏ và trung bình. Tương tự LME, sản phẩm có nhiều phiên bản khác nhau tùy chương trình vận hành và ứng dụng.

Vì vậy từ khóa Bộ điều khiển đầu đốt Siemens LGB vẫn có giá trị đối với nhu cầu tìm linh kiện thay thế cho burner cũ tại các nhà máy.

Cảm biến ngọn lửa kết hợp Bộ Điều Khiển Đầu Đốt Siemens

Một burner control cần biết chính xác ngọn lửa đã hình thành hay chưa. Siemens cung cấp nhiều dòng cảm biến ngọn lửa để kết hợp với bộ điều khiển tương ứng.

Những dòng thường gặp có thể kể đến Siemens QRA, QRB và QRI. Trong đó QRA là nhóm cảm biến sử dụng công nghệ UV trong các ứng dụng phù hợp, QRB được sử dụng cho việc phát hiện ngọn lửa trong những cấu hình burner tương ứng, còn QRI phục vụ các yêu cầu giám sát ngọn lửa khác theo thiết kế của hệ thống.

Một số model thường được tìm kiếm gồm:

QRA2 – QRA4 – QRA10 – QRB1 – QRB3 – QRB4 – QRI.

Không phải cảm biến nào cũng có thể kết hợp tùy ý với mọi Bộ Điều Khiển Đầu Đốt Siemens. Model burner controller và flame detector phải được đối chiếu theo tài liệu kỹ thuật của Siemens trước khi lựa chọn.

Servo Siemens SQN và SQM trong hệ thống burner

Bên cạnh bộ điều khiển và cảm biến lửa, hệ thống burner còn cần cơ cấu truyền động để điều chỉnh lượng không khí hoặc nhiên liệu. Siemens cung cấp các actuator thuộc series SQN và SQM cho mục đích này.

Servo Siemens SQN thường được sử dụng để điều khiển cánh gió hoặc các cơ cấu quay trên burner. Một số series thường gặp gồm SQN30, SQN31, SQN70, SQN71, SQN72, SQN73, SQN74 và SQN75.

Đối với hệ thống yêu cầu mô-men lớn hơn có thể gặp các dòng Siemens SQM40, SQM41 và SQM5x. Bộ truyền động nhận lệnh điều khiển để thay đổi vị trí cơ cấu theo yêu cầu công suất của burner, qua đó hỗ trợ kiểm soát tỷ lệ gió và nhiên liệu.

Bảng model Bộ Điều Khiển Đầu Đốt Siemens tham khảo

Ứng dụng thực tế của Bộ Điều Khiển Đầu Đốt Siemens

Bộ Điều Khiển Đầu Đốt Siemens được sử dụng trong nhiều hệ thống nhiệt công nghiệp như lò hơi tạo hơi cho nhà máy, lò sấy, lò nung, hệ thống gia nhiệt dầu, thiết bị xử lý nhiệt và dây chuyền sử dụng burner gas hoặc burner dầu. Tùy thiết kế, một hệ thống có thể chỉ sử dụng burner controller đơn giản hoặc sử dụng cả hệ thống quản lý LMV cùng servo và nhiều cảm biến.

Trong ngành thực phẩm, dệt may, hóa chất, giấy, thép, xi măng và các dây chuyền sản xuất cần nhiệt, khả năng kiểm soát burner ảnh hưởng trực tiếp đến quá trình vận hành của thiết bị. Do đó khi bộ điều khiển đầu đốt bị lỗi, việc xác định đúng model và cấu hình thay thế cần được thực hiện chính xác.

Cách chọn đúng Bộ Điều Khiển Đầu Đốt Siemens

Điểm quan trọng nhất khi lựa chọn Bộ Điều Khiển Đầu Đốt Siemens là không chỉ đọc phần series lớn trên mặt thiết bị. Một mã như LME22 chưa đủ để xác định chính xác sản phẩm bởi Siemens có thể có nhiều biến thể nằm trong cùng một dòng.

Cần ghi lại model đầy đủ trên nameplate, điện áp nguồn, loại nhiên liệu, loại burner, cảm biến ngọn lửa đang sử dụng và model servo nếu hệ thống có actuator. Với thiết bị cũ đã ngừng sản xuất, cần kiểm tra thêm khả năng thay thế bằng model mới và những thay đổi liên quan đến đấu dây hoặc thiết bị ngoại vi.

Đối với yêu cầu báo giá, hình ảnh rõ nét của mặt trước và tem thông số sẽ giúp việc xác định Bộ Điều Khiển Đầu Đốt Siemens chính xác hơn đáng kể.

Bộ Điều Khiển Đầu Đốt Siemens tại Việt Nam

Nhu cầu sử dụng Bộ Điều Khiển Đầu Đốt Siemens tại Việt Nam chủ yếu đến từ các hệ thống lò hơi, burner, lò sấy và dây chuyền gia nhiệt đang vận hành trong nhà máy. Ngoài thiết bị mới cho dự án, nhu cầu thay thế các dòng LME, LFL, LAL, LGB, LMV và linh kiện liên quan cũng tương đối đa dạng do nhiều hệ thống đã hoạt động trong thời gian dài.

Khi triển khai một hệ thống đồng bộ, có thể kết hợp Bộ Điều Khiển Đầu Đốt Siemens LME/LMV, cảm biến ngọn lửa Siemens QRA/QRB và servo Siemens SQN/SQM. Việc lựa chọn theo đúng model và cấu hình burner giúp đảm bảo khả năng tương thích với hệ thống hiện hữu.

Các từ khóa model nên tìm khi cần thay thế

Khách hàng đang tìm thiết bị có thể kiểm tra theo các nhóm từ khóa Siemens LME21, Siemens LME22, Siemens LME23, Siemens LME39, Siemens LME41, Siemens LME44, Siemens LME71, Siemens LME72, Siemens LME73, Siemens LMV2, Siemens LMV3, Siemens LMV5, Siemens LFL, Siemens LAL, Siemens LGB, Siemens QRA2, Siemens QRA4, Siemens QRA10, Siemens QRB1, Siemens SQN30, Siemens SQN31, Siemens SQN70, Siemens SQM40 và Siemens SQM41.

Việc đưa model cụ thể vào nội dung Bộ Điều Khiển Đầu Đốt Siemens cũng giúp bài viết tiếp cận đúng nhóm người dùng kỹ thuật đang tìm thiết bị thay thế theo mã hàng thay vì chỉ tìm kiếm tên thương hiệu chung.

Bộ Điều Khiển Đầu Đốt Siemens – Giải pháp cho hệ thống burner

Từ những burner tương đối đơn giản đến hệ thống combustion control phức tạp, Siemens có nhiều dòng thiết bị phục vụ điều khiển và giám sát quá trình đốt. Các series LME đảm nhiệm nhóm burner control, LMV hướng đến quản lý đầu đốt tích hợp, trong khi QRA/QRB và SQN/SQM đảm nhiệm các chức năng phát hiện ngọn lửa và truyền động.

Với những hệ thống đang vận hành tại nhà máy, lựa chọn đúng Bộ Điều Khiển Đầu Đốt Siemens cần dựa trên model đầy đủ và cấu hình thực tế của burner. Đặc biệt đối với model Siemens đời cũ, việc đối chiếu tài liệu kỹ thuật trước khi thay thế giúp xác định chính xác thiết bị tương đương và hạn chế phát sinh khi lắp đặt.
