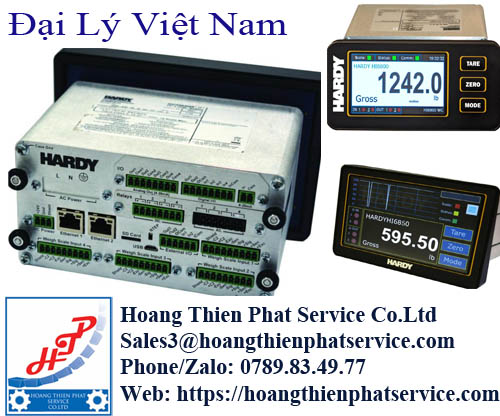

Bộ Điều Khiển Cân Hardy – Biến Trọng Lượng Thành Lệnh Điều Khiển

Trong một hệ thống cân tự động, độ chính xác không chỉ phụ thuộc vào load cell. Tín hiệu cân còn phải được xử lý nhanh, ổn định và truyền đúng đến PLC. Đây chính là nhiệm vụ của bộ điều khiển cân Hardy.

Thiết bị không dừng ở việc hiển thị số kilogram. Nó liên tục theo dõi tải trọng và so sánh với giá trị đã cài đặt. Sau đó, bộ điều khiển phát lệnh đóng van, dừng băng tải hoặc thay đổi tốc độ cấp liệu.

Nhờ khả năng xử lý chuyên dụng, Hardy phù hợp với cân bồn, phối trộn và chiết rót. Thiết bị cũng được ứng dụng trong đóng bao, kiểm tra trọng lượng và quản lý nguyên liệu.

Trọng lượng trở thành dữ liệu sản xuất như thế nào?

Load cell tạo ra tín hiệu điện rất nhỏ khi nhận tải. Tín hiệu này dễ bị ảnh hưởng bởi rung động, động cơ và cáp nguồn. Nếu không được xử lý tốt, số cân sẽ dao động hoặc phản hồi chậm.

Bộ điều khiển cân Hardy tiếp nhận tín hiệu từ load cell và chuyển đổi thành dữ liệu trọng lượng. Dữ liệu sau xử lý được hiển thị tại máy hoặc gửi về hệ thống trung tâm.

Tại đây, trọng lượng trở thành một phần của quy trình tự động. PLC có thể sử dụng dữ liệu này để điều khiển thiết bị theo công thức sản xuất.

Giai đoạn nhận và ổn định tín hiệu

Tín hiệu load cell được đưa vào bộ chuyển đổi có độ phân giải cao. Bộ điều khiển loại bỏ những dao động không liên quan đến tải trọng thực tế.

Công nghệ WAVERSAVER® hỗ trợ giảm ảnh hưởng từ rung động cơ học. Nhờ đó, kết quả cân ổn định hơn trong môi trường có máy trộn hoặc băng tải.

Giai đoạn so sánh với điểm đặt

Người vận hành cài đặt trước giá trị trọng lượng cần đạt. Bộ điều khiển liên tục so sánh tải thực tế với điểm đặt này.

Khi trọng lượng tiến gần mục tiêu, thiết bị có thể chuyển sang chế độ cấp chậm. Cách điều khiển này giúp hạn chế tình trạng nạp dư nguyên liệu.

Giai đoạn xuất lệnh điều khiển

Sau khi đạt trọng lượng yêu cầu, bộ điều khiển phát tín hiệu đến thiết bị chấp hành. Van cấp liệu được đóng hoặc băng tải được dừng.

Dữ liệu mẻ cân cũng được truyền đến PLC, HMI hoặc hệ thống quản lý. Nhà máy có thể lưu lại sản lượng và kiểm tra sai lệch từng mẻ.

Ba cấu hình Hardy cho ba nhu cầu vận hành

Không phải hệ thống nào cũng cần bộ điều khiển nhiều kênh. Việc chọn model nên dựa trên số cân và phương thức cấp liệu.

Hardy HI6800 cho một điểm cân độc lập

HI6800 phù hợp với hệ thống chỉ sử dụng một cụm load cell. Model này thường được lắp cho bồn chứa, silo hoặc phễu cân.

Thiết bị xử lý dữ liệu nhanh và hỗ trợ điều khiển theo điểm đặt. Người dùng có thể kết nối HI6800 với PLC qua mạng Ethernet công nghiệp.

HI6800 là lựa chọn gọn cho máy đơn hoặc trạm cân độc lập. Nó không tạo ra cấu hình phức tạp nhưng vẫn đáp ứng điều khiển tự động.

Hardy HI6850 cho dây chuyền nhiều thành phần

HI6850 hướng đến những hệ thống cần xử lý nhiều kênh cân. Một bộ điều khiển có thể quản lý tối đa bốn kênh trọng lượng.

Cấu hình này phù hợp với máy phối trộn có nhiều bồn nguyên liệu. Mỗi kênh cân được giám sát riêng trước khi đưa vào công thức chung.

HI6850 còn cho phép mở rộng tín hiệu vào và ra. Nhà máy có thể bổ sung relay, tín hiệu analog hoặc I/O số.

Hardy HI6850-CMFC cho cấp liệu liên tục

Cấp liệu liên tục yêu cầu cách điều khiển khác với cân theo mẻ. Bộ điều khiển phải theo dõi khối lượng thay đổi theo thời gian.

HI6850-CMFC được phát triển cho nhiệm vụ này. Thiết bị tính toán lưu lượng khối lượng và điều chỉnh tốc độ feeder.

Model phù hợp với vít tải định lượng, băng tải cân và máng rung. Lưu lượng được duy trì ngay cả khi đặc tính nguyên liệu thay đổi.

Bộ điều khiển cân Hardy hoạt động ra sao trong từng dây chuyền?

Tại hệ thống phối trộn nguyên liệu

Mỗi thành phần được cấp vào bồn theo giá trị đã thiết lập. Bộ điều khiển giám sát trọng lượng trong suốt quá trình nạp.

Khi gần đạt mục tiêu, tốc độ cấp liệu được giảm xuống. Khi đủ tải, van đóng và chuyển sang nguyên liệu tiếp theo.

Phương pháp này giúp công thức được duy trì ổn định giữa các mẻ. Nó cũng giảm lượng nguyên liệu bị cấp dư.

Tại máy chiết rót và đóng bao

Bao bì rỗng được đặt lên bàn cân hoặc cơ cấu treo. Bộ điều khiển ghi nhận giá trị ban đầu và bắt đầu quá trình nạp.

Quá trình cấp nhanh giúp rút ngắn thời gian. Giai đoạn cấp chậm giúp đạt đúng trọng lượng yêu cầu.

Khi hoàn tất, sản phẩm được chuyển sang công đoạn tiếp theo. Những sản phẩm thiếu hoặc thừa cân có thể được cảnh báo riêng.

Tại bồn chứa và silo

Load cell được lắp dưới chân bồn để đo toàn bộ tải trọng. Bộ điều khiển chuyển tải trọng thành lượng nguyên liệu còn lại.

Dữ liệu này được gửi đến phòng điều khiển theo thời gian thực. Người vận hành không cần mở bồn hoặc đo mức thủ công.

Hệ thống có thể phát cảnh báo khi lượng vật liệu xuống thấp. Việc bổ sung nguyên liệu vì thế được chủ động hơn.

Giá trị nổi bật nằm ở khả năng chẩn đoán

Sai số cân không phải lúc nào cũng xuất phát từ bộ điều khiển. Nguyên nhân có thể nằm ở load cell, hộp nối hoặc kết cấu cơ khí.

Công nghệ INTEGRATED TECHNICIAN® hỗ trợ kiểm tra tình trạng của hệ thống cân. Kỹ thuật viên có thể khoanh vùng điểm bất thường nhanh hơn.

Với load cell Hardy tương thích, công nghệ C2® hỗ trợ hiệu chuẩn điện tử. Cách này giảm nhu cầu sử dụng tải chuẩn có khối lượng lớn.

Khả năng chẩn đoán đặc biệt hữu ích với bồn cân khó tiếp cận. Thời gian kiểm tra và dừng dây chuyền cũng được rút ngắn.

Chọn cấu hình Hardy theo yêu cầu thực tế

Hệ thống chỉ cần giám sát trọng lượng

Đối với cân bồn hoặc cân phễu đơn, HI6800 thường đáp ứng tốt. Cấu hình gọn giúp việc lắp đặt và vận hành đơn giản.

Nếu chỉ cần truyền số cân về PLC, không nên chọn cấu hình quá nhiều kênh. Việc đầu tư nên bám sát nhu cầu mở rộng.

Hệ thống có nhiều công thức phối trộn

HI6850 phù hợp hơn khi dây chuyền có nhiều nguyên liệu. Thiết bị cho phép quản lý nhiều kênh và mở rộng I/O.

Khi lựa chọn, cần xác định số van, động cơ và cảm biến liên quan. Những thông tin này quyết định loại bo mở rộng cần sử dụng.

Hệ thống sử dụng PLC Allen-Bradley

Các mô-đun HI1756 và HI1769 được thiết kế để tích hợp trực tiếp vào nền tảng PLC tương ứng. Giải pháp này giúp giảm thiết bị trung gian.

Kỹ sư có thể truy cập dữ liệu cân ngay trong chương trình PLC. Công tác lập trình và chẩn đoán cũng thuận tiện hơn.

Những thông tin cần có trước khi đặt hàng

Mã bộ điều khiển phải phù hợp với cấu trúc của hệ thống cân. Chỉ cung cấp tên “Hardy controller” chưa đủ để xác định cấu hình.

Khách hàng nên chuẩn bị số lượng kênh cân và số load cell mỗi kênh. Điện trở load cell và độ nhạy mV/V cũng cần được xác nhận.

Ngoài ra, cần cung cấp loại PLC và giao thức truyền thông đang sử dụng. Kiểu lắp DIN rail, panel hoặc hộp bảo vệ cũng ảnh hưởng đến lựa chọn.

Nếu thay thiết bị cũ, nên gửi đầy đủ model và hình tem nhãn. Sơ đồ đấu dây cũ sẽ giúp kiểm tra khả năng thay thế chính xác hơn.

Lưu ý khi lắp bộ điều khiển cân Hardy

Cáp load cell cần đi riêng khỏi dây động lực và biến tần. Khoảng cách phù hợp giúp hạn chế nhiễu điện từ.

Lớp chống nhiễu phải được nối đất theo hướng dẫn kỹ thuật. Không nên nối đất tùy tiện tại nhiều vị trí.

Bồn cân cần được tách khỏi đường ống có lực kéo. Khớp nối mềm nên được sử dụng tại đường cấp và đường xả.

Sau khi lắp đặt, hệ thống cần kiểm tra điểm zero và độ lặp lại. Việc thử tải nên được thực hiện tại nhiều mức trọng lượng.

Bộ điều khiển cân Hardy phù hợp với nhà máy nào?

Thiết bị phù hợp với ngành thực phẩm, hóa chất, thức ăn chăn nuôi và vật liệu xây dựng. Hardy cũng được sử dụng trong dược phẩm, nhựa và đóng gói.

Điểm mạnh của sản phẩm nằm ở khả năng xử lý tín hiệu cân chuyên sâu. Hệ thống vẫn duy trì độ ổn định trong môi trường có rung động.

Với nhiều lựa chọn từ bộ điều khiển độc lập đến mô-đun PLC, Hardy đáp ứng cả máy mới và dự án nâng cấp.
